铝液在线除气

铝液除气机原理铝液除气机是一种常用于铸造工艺中的设备，主要用于去除铝液中的气体，保证铸件的质量和性能。

它的工作原理是通过物理化学的方法将铝液中的气体分离出来，从而达到除气的效果。

铝液除气机主要由以下部分组成：真空系统、除气室、加热系统和控制系统。

其工作流程如下：打开除气机的真空系统，通过真空泵将除气室内的气体抽出。

真空泵是除气机的核心部件，它能够将气体抽出并排出系统，从而形成真空环境。

将铝液加入除气室中。

在加入铝液之前，需要将除气室预热至一定温度，以保证铝液的流动性和除气效果。

加热系统通过加热器将除气室加热至设定的温度。

然后，启动除气机的搅拌系统，通过搅拌将铝液中的气体充分混合。

搅拌的目的是使铝液中的气体能够尽可能均匀地分布，便于除气。

接着，通过真空系统将除气室内的气体抽出。

铝液中的气体会随着气体的抽出而被带走，最终达到除气的效果。

除气的过程需要一定的时间，具体的除气时间取决于铝液的性质和除气机的工作参数。

当除气完成后，关闭除气机的真空系统，将除气室中的铝液排出。

排出后的铝液可以继续进行下一步的铸造工艺。

铝液除气机的原理是利用真空泵将除气室内的气体抽出，从而形成真空环境。

在真空环境中，铝液中的气体会随着气体的抽出而被带走，从而达到除气的效果。

除气的过程需要一定的时间，具体的除气时间取决于铝液的性质和除气机的工作参数。

除气机的性能对铸件的质量和性能有着重要的影响。

除气不彻底或不到位会导致铝液中残留气体过多，进而在铸件中形成气孔、夹杂物等缺陷，影响铸件的强度和密封性。

因此，在铝液铸造过程中，除气机的使用是必不可少的。

除气机的工作原理简单明了，在铝液铸造过程中起到了至关重要的作用。

通过除气机的除气作用，可以有效地提高铸件的质量和性能，保证铸件在使用过程中的可靠性。

除气机的使用不仅在铝液铸造中广泛应用，也在其他铸造工艺中得到了广泛的应用。

铝合金熔体在线除气、精炼设备供货技术要求1、供货名称及数量（前期上4套除气过滤，后期再上2套）铝合金熔体箱式双转子液压倾翻式在线除气设备6台,水平板式过滤设备6台；2、设备用途铝合金熔体铸造前在线净化处理，经吸附精炼后的铝熔体进入过滤装置，陶瓷过滤板对铝熔体进行二次过滤和梳理整流，吸附粘结夹杂物，实现非吸附精炼，以满足各种挤压铝型材产品对熔体质量(氢含量、非金属夹杂物含量)的最终要求。

3、供货范围整体设备设计、制作、安装；保温炉出水口至铸造机进水口段流槽及施工，涉及土建部份由供货方提供相关土建施工图纸，购买方负责土建施工。

供货方同时负责完成后期设备调试、MES系统建造人员配合工作、操作员工培训工作；同时需要与熔炼炉、铸造机设计方沟通出水和铸造盘高度，保证设备达到最佳使用效果；4、除气设备技术要求1)除气效果：针对1、3、4、5、6、7系铝合金，当除气箱进口铝合金熔体中氢含量≥0.30cm3/100g· Al 时，除气率≥60%；当除气箱进口铝合金熔体中氢含量＜0.30cm3/100g·Al时，出口含氢量小于0.12cm3/100g·Al；（上述指标在买方提供99.995%纯氩惰性气源，铝液中Mg ≤1%的条件才可达到）；2)除气介质：氩气压力：5-16bar设计流量：200L/min操作流量：120L/min3)在线除气箱要求：3.1、保证惰性气体扩散表面积在铝液中达最大，弥散性最均匀，气泡最小。

3.2、惰性气体在铝液中保持时间最长。

3.3、惰性气体与杂质保持充分接触。

3.4、保证惰性气体产生的涡流最小，铝液表面浮动最小。

3.5、保证铝液形成稳定的潜流，进出口温降最小。

3.6、熔体处理量：≤30T/h ；3.7、保温性能好，箱体外壁允许温升不超过30℃(即外壁温度≤室温+30℃)；3.8、足够的升温能力，在工作态时的出口温度比进口温度温升≥2℃；3.9、良好的密闭性，箱体内金属液面上方应维持惰性气氛，以保护转子和金属液尽量少氧化；3.10、足够的容量，以保证充分脱气；3.11、箱体内衬寿命：≥24个月；转子寿命：≥150工作时3.12、有工艺参数显示及智能控制和故障报警，温控精度±3℃；3.13、运行噪音≤60dB；3.14、操作、清理方便，维护简便；3.15、处理结束时，箱体内不滞留或少滞留熔体；3.16、应考虑环保和车间卫生的要求。

铝液除气机原理标题：铝液除气机的工作原理及应用引言：铝液除气机是一种用于铝液中气体去除的设备，广泛应用于铝合金生产和加工过程中。

本文旨在介绍铝液除气机的工作原理，以及其在工业领域中的应用。

一、铝液中气体的问题铝液在熔炼和浇铸过程中，常常会含有大量的气体，如氢气、氧气和氮气等。

这些气体会对铝合金的质量和性能产生不利影响，如气孔、缩松、气泡和气体夹杂等缺陷。

因此，有效地去除铝液中的气体是铝合金生产中重要的工艺环节。

二、铝液除气机的工作原理铝液除气机通过利用物理和化学原理来去除铝液中的气体。

其工作原理主要包括以下几个方面：1. 压力平衡法：铝液除气机通过控制系统中的压力差，使铝液中的气体自动排除。

在铝液中施加一定的负压，使气体从铝液中解吸出来，并通过排气口排出。

2. 溶解法：铝液除气机中通常添加一定量的溶解剂，如硅、钛等。

这些溶解剂能够与铝液中的气体发生反应，生成易溶解的化合物。

通过溶解剂的作用，铝液中的气体被转化为易于去除的溶解气体，从而实现除气的效果。

3. 理化吸附法：铝液除气机中常使用一些具有高吸附性能的材料，如活性炭、分子筛等。

这些材料能够吸附铝液中的气体分子，从而实现除气的目的。

三、铝液除气机的应用铝液除气机广泛应用于铝合金生产和加工过程中，具有以下几个方面的应用：1. 铝合金熔炼：在铝合金的熔炼过程中，铝液除气机能够有效去除铝液中的气体，提高铝合金的质量和性能。

同时，去除气体还能减少铝液的气泡和缩孔等缺陷，提高铝合金的外观质量。

2. 铝合金浇铸：在铝合金的浇铸过程中，铝液除气机能够去除铝液中的气泡和气体夹杂物，提高铝合金的致密性和力学性能。

3. 铝合金加工：在铝合金的加工过程中，铝液除气机能够去除铝液中的气体，减少气孔和缺陷的产生，提高加工品的表面质量和加工性能。

结论：铝液除气机是一种重要的设备，用于去除铝液中的气体，提高铝合金的质量和性能。

通过压力平衡法、溶解法和理化吸附法等工作原理，铝液除气机能够有效地去除铝液中的气体，广泛应用于铝合金生产和加工过程中。

铝熔体在线除气净化机制研究柯东杰;陈群;李宇航【摘要】阐述液态铝液在线除气的物理化学原理,分析国内外铝液在线除气的研究状况和存在的不足.创新性地采用同实际铝液流量相当的动态水模拟试验进行研究,发现了动态两相流运动中存在合泡和短流现象.并提出有效的解决措施.同时发明了多项专利技术,发挥产学研密切配合的优势,研发出节能减排的在线除气工艺技术和装备.【期刊名称】《轻合金加工技术》【年(卷),期】2012(040)008【总页数】10页(P13-22)【关键词】铝合金;在线除气;动态水模拟;工艺研究【作者】柯东杰;陈群;李宇航【作者单位】福州麦特新高温材料有限公司,福建麦特新铝业科技有限公司,福建福州350001;福州麦特新高温材料有限公司,福建麦特新铝业科技有限公司,福建福州350001;福州麦特新高温材料有限公司,福建麦特新铝业科技有限公司,福建福州350001【正文语种】中文【中图分类】TG292铝及其合金在熔炼炉内高温熔炼过程中，来自纯金属锭、中间合金、废料、高温炉气、耐火材料和工具对铝熔体纯洁度的影响，使铸锭产生气孔和夹渣等冶金缺陷。

因此在生产过程中采用熔剂和惰性气体精炼来减少冶金缺陷的产生，然而炉内精炼处理均存在以下问题:(1)纯惰性气体精炼流量大、气泡大、熔体翻滚严重，容易氧化造渣，除气效果较好，但除渣效果差;且大流量氩气成本高，用氮气容易生成MgN和AlN，净化程度不良。

(2)氯气净化毒性和活性大，反应太激烈，害处多，净化效果更差。

(3)混合气体精炼用氮气和氯气混合或者氩气和氯气混合气体精炼，提高净化效果不明显，对人体健康有害，对周围设备腐蚀严重，为此必须有完好的通风防护设备。

(4)纯熔剂净化虽能较好清除氧化夹渣，也可以去除一些气体，但不彻底，还会带来熔剂夹渣。

(5)真空处理去气效果很好，但去除杂质的作用很小，而且设备造价、运行成本昂贵。

综上所述，当今最经济实用有效的具有熔剂净化效果和气体净化效果的炉内喷粉精炼是铝合金熔体最有效的精炼方法［1］。

铝液除气机原理铝液除气机是一种用于铝合金生产过程中除去气体的设备。

在铝液中存在氧化铝、氢气等气体，如果不及时除去，会对产品质量产生不良影响。

铝液除气机通过物理和化学的方法，将铝液中的气体分离出来，从而提高铝合金的质量。

铝液除气机的工作原理如下：1. 物理除气铝液除气机利用物理原理实现对铝液中气体的分离。

物理除气的方法包括真空除气和惰性气体吹扫。

真空除气是通过产生负压，在铝液中形成真空环境，使气体从铝液中逸出。

惰性气体吹扫则是利用惰性气体（如氩气）代替铝液中的气体，将气体从铝液中排除。

2. 化学除气铝液中的氢气是一种常见的有害气体，会导致铝合金产生气孔。

化学除气是通过添加化学剂，与氢气发生化学反应，将氢气转化为水蒸气，从而实现除气的目的。

常用的化学除气剂有氧化铝和卤化物。

铝液除气机的工作过程如下：1. 准备工作需要准备好铝液和除气机设备。

铝液是由铝合金熔炼而成，具有一定的温度和流动性。

除气机设备包括真空泵、化学除气剂和惰性气体。

2. 物理除气将铝液倒入除气机中，通过打开真空泵，形成负压环境。

铝液中的气体会被抽出，并通过真空泵排出。

同时，可以利用惰性气体吹扫的方法，将气体从铝液中排出。

3. 化学除气在物理除气的基础上，可以添加化学除气剂，与铝液中的氢气发生反应。

化学除气剂会将氢气转化为水蒸气，并排出除气机。

这样可以更彻底地除去铝液中的气体。

4. 完成除气经过物理和化学的除气处理后，铝液中的气体已经被有效地分离出来。

除气机可以停止工作，待铝液冷却后，即可进行后续的铝合金加工过程。

铝液除气机的原理与操作流程如上所述。

它通过物理和化学的方法，将铝液中的气体分离出来，从而提高铝合金的质量。

在铝合金生产过程中，铝液除气机起到了至关重要的作用，确保了产品质量的稳定性和可靠性。

通过适当的操作和维护，铝液除气机可以长期稳定地工作，为铝合金行业的发展做出贡献。

SNIF除气设备
铝及铝合金熔体处理-炉外除气（SNIF）
SNIF表示“旋转、喷嘴、惰性气体、除气”（Spinning Nozzel Inert Floatation），SNIF除气系统可提供铝液的连续除气，铝液流量每小时9-110吨。

系统由精炼炉、处理过程控制系统与炉加热控制系统组成。

SNIF除气系统其中最突出之处，是经特殊设计而带有耐火材料内衬的除气室，除气室设计用来使全部处理气体气泡在整个熔体中饱和并且使用内部隔板来控制金属流动，保证熔融铝流过除气室时得到充分除气，除气室的一面炉墙是带有加热组件的一块石墨加热块，这一内部加热能力为精炼炉中的金属提供了连续温度控制。

SNIF P系列的设计特征是快速简便地更换预烧制耐火材料炉内衬箱体，当炉子的耐火材料需更换时，只需将旧箱体拿出并更换一个新的，耐火材料更换仅需几小时就能完成。

SNIF除气系统针对不同的铝液处理量，可以分为单室、双室、三室和四室。

可供产品
SNIF系列名称 处理室的数量 进口/出口池的数量 金属的最大深度
（mm）
额定金属处理量
(MT/hr)
R-10 1 2 150 9 P-30HB 1 2 150 14 P-30U,P-30UHB 1 2 300 14 R-60,P-60HB 2 2 150 27 R-60/4,P-60/4HB 2 4 150 27 P-60U,P-60UHB 2 4 300 27 R-140,P-140HB 2 2 150 64 R-140U,P-140U,P-140UHB 2 4 300 64 R-180U,P-180U,P-180UHB 3 4 300 82 P-240U,P-240UHB 4 4 300 109 *有关SNIF的具体资料，请向我司查询。

28。

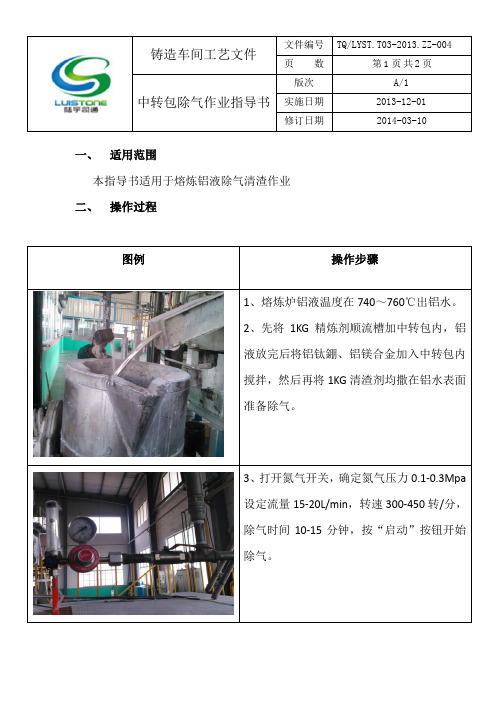

铝合金溶液除气精炼作业指导书
1.主题内容及适用范围:
本作业指导书规定了,铝合金溶液除气精练的作业方法和要求,适用于铸造车间铝液除气精炼工序.
2.生产准备验证:
除气操作时,应按“设备点检表”逐项检查,认真填写,并验证“熔炼监控记录”合格,方可除气,否则采取措施解决.
3.作业方法:
3.1.作业前准备:
31.1.检查确认设备状态是否良好,除气杆无堵塞和损坏现象,确保设备运行符合要求.
3.1.2.接通电源,检查确认行程开关是否正常.
3.1.3.接通气源,检查确认输入气管密封处有无漏气,确认探测除气杆通气是否良好.
3.2铝液除气:
3.2.1.除气参数设定.
3.2.1.1气体:纯度为99.98% 氩气.
3.2.1.2气体压力:0.25MPa.
3.2.2.将除气杆升至最高位.
3.2.3.将装满铝液的转运包移入除气杆下,除气杆必须对正转运包中心.
3.2.
4.操作人员必须穿戴好必要的劳保用品,确保人身安全.
3.2.5.将转运包表面浮渣扒掉.
3.2.6.接通气源,按照<<除气机操作指导书>>进行除气操作.
3.2.7.除气8min后,从包取试样进行含气测试,密度达到2.63g/cm3或以上时,除气精炼达到要求.否则继续除气直到密度达到要求;若铝液温度低于680℃,密度还未达到要求时,则将铝水倒回熔炼炉重新熔炼, 3.2.8.除气达到要求后,不要立即关闭气源和电源,应将除气杆升至高于液面后,才可切断电源和气源.
3.2.9.一些状态下(除气后)注意不要将除气杆意外旋转启动,并及时检查疏通除气杆的出气孔.
3.2.10.及时清理干净铝液表面的浮渣.
3.3.专注操作
4.作业流程及流程图:。
