7WINCC课程--报警组态ALARM

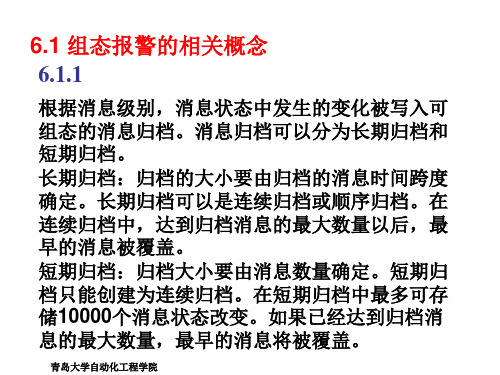

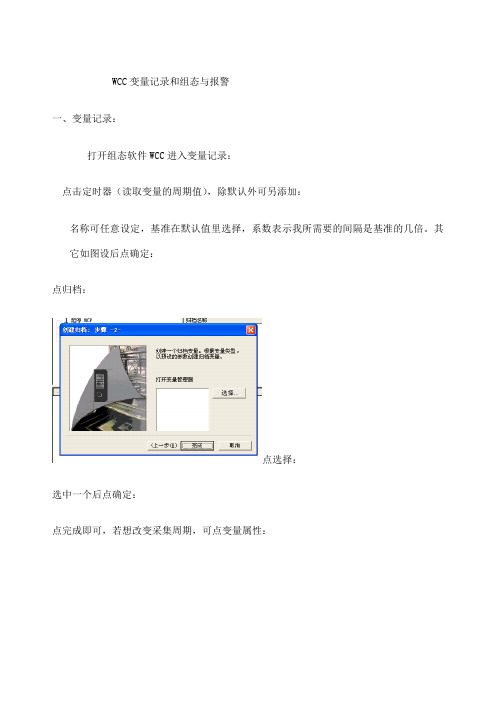

WCC变量记录和组态与报警
一、变量记录：
打开组态软件WCC进入变量记录：
点击定时器（读取变量的周期值），除默认外可另添加：
名称可任意设定，基准在默认值里选择，系数表示我所需要的间隔是基准的几倍。

其它如图设后点确定：
点归档：
点选择：
选中一个后点确定：
点完成即可，若想改变采集周期，可点变量属性：
可分别设置采集、归档/显示时间。

此为参数。

此为显示，若点击直接组态，则会有上下限值设定，当超限时画面只显示上下最大限值。

归档组态为默认，不用去改动设置。

完成后再保存。

另需在计算机属性的起动里要给变量记录系统打勾才能正常调用。

2、曲线组态：
点击画面编辑器里的控件：
双击出现的画面：
+为添加曲线-为减少曲线。

名称可填写中文的实际名。

选择归档/变量：
双击选中的变量可查看变量类型最后点确定：
一般选择线性连接，再选定线性粗细。

电击常规：
窗口标题为画面的总名称，显示标尺为鼠标点到曲线任一点时都自动读出该点数据；公共X轴一般为时间轴共用，Y轴若数据范围一样也可共用。

时间范围需选择。

标签可标中文实名；范围选择以实际值上下限填入，如0——150；标尺小数位为Y轴分度小数位；小数位为显示数据小数位。

点击确定后完成：
3、查找历史曲线：
在时间轴里点击
再在选择时间里点击选择时间里的要调看的时间段。

运行WCC当中若要改变画面可观度可点击分配参数重新设定：。

带你全面认识一下WinCC报警消息组态界面WinCC通过报警给操作员提供了有关过程故障和错误的信息。

它们有助于尽早检测重要情况和避免停机时间。

在WinCC中可以用画面和声音的形式报告、记录消息事件：•画面：在画面中以'文本'的形式，显示报警信息；•声音：以'声音'的形式，提示报警。

也可以以'语音'的形式播报报警信息，语音需要提前录制好的。

在中双击'报警记录'，即可打开'消息'的组态界面，如图1所示。

所有对'消息'的组态工作都在这个界面中实现。

在学习'消息'组态之前，我们必须对消息组态界面做一个系统的认识。

消息组态分为4个大的内容：（1）消息块；（2）消息类型；（3）组消息；（4）归档组态，，如图2所示。

一、消息块'消息块'是指一条消息中所包含的内容。

其在运行系统中是以表格的形式显示的。

在【消息块】中可以组态我们要在画面中显示的内容，如：编号、时间日期、消息文本、过程值等。

【消息块】中又分为3个子类：1、系统块。

即系统提供的信息，它包括由消息系统提供的系统数据，如日期、时间、消息ID号等。

系统还提供了其他系统数据，可根据需要自行添加，如图3所示。

2、用户文本块。

由用户自由定义，提供消息的文本信息。

最多可添加10个用户文本块。

3、过程值块。

当某个消息产生时，可记录当前时刻的过程值。

最多可记录10个过程值。

二、消息类别对消息进行分类，不同类别的消息可以设置成不同的属性。

WinCC中可将消息分成16个类别，每个类别的消息下还可以定义16种消息类型。

系统预定义了3种消息类别。

消息类别和消息类型用于划分消息的级别。

一般，中小型的项目，采用系统默认的消息类别就足够了。

三、组消息把消息分组，以对整组的消息进行统一的操作，如对某一组的消息同时进行'消息确认'。

单个消息可以组合成两种不同的组消息（如图7所示）：创建一个新的消息类别时，也从包含的所有消息中创建相关的组消息。

Wincc软件报警声音的触发和确认
通过wincc内部变量的Horn变量组，报警记录，报警器，实现触发报警声音
第一步：打开wincc变量管理器，选中内部变量，在Horn变量组新建几个内部变量，本例中新建HORN_ALM，数据格式定无符号的值，8位，16位，32位都可以，本例中定义为32位，新建HORN1，HORN2，HORN3，数据格式为二进制变量
第二步：打开报警记录，在消息下面可以新建消息，本例中创建了三个消息组，按报警的等级创建了一级报警，二级报警，三级报警，等级的划分看项目上是否有要求，没有就不用划分
第三步：将HORN_ALM变量在添加到三个消息组中，消息位不能重复，HORN_ALM定位32位值，消息位可以从0-31中任意选择
第四步：打开报警器，在消息分配中将三个报警等级选上，消息类别对应的变量为新建内部变量的HORN1,HORN2,HORN3
第五步：在信号分配中，组态HORN1,HORN2,HORN3，对应报警声音文件
总共五步步骤可以实现通过Horn变量组，报警记录，报警器，触发报警声音
报警声音的确认：使用wincc AlarmControl报警控件，当报警消息到达后，会出现报警栏中，通过报警栏上的单个确认按钮或全部确认按钮确认到达的报警条目，当报警消息确认后报警声音停止。

WinCC V7.5 离散量报警组态
实现变量的某一个位来触发报警，通常组态离散量报警，例如设备的故障信号。

1.首先在项目管理器左边菜单中双击“报警记录”。

2.在弹出的报警记录编辑器中选择“消息”。

3.在右边消息列表中选择“消息变量”，这里需要选择触发报警的变量。

4.消息变量的数据类型可以是：二进制变量，无符号的8位值，无符号的16位值，无符号的32位值。

5.然后填写消息位，也就是触发报警的位。

如果是二进制变量，变量仅有1位，默认填写0。

如果是无符号的8位值，变量是1个字节，1个字节有8位对应0-7，例如DB1.DBB0 消息位对应如下。

如果是无符号的16位值，变量是2个字节，2个字节有16位对应0-15，但是字中的字节高低顺序是交换的，例如DB1.DW0 消息位对应如下。

无符号的32位值，字节高低顺序也是由高到低。

5.填写消息文本。

6.在图形编辑器中打开画面，从右边的控件列表中，把WinCC AlarmControl控件拖拽到画面，用于显示报警。

7.在弹出的控件属性对话框中（双击控件也可以弹出熟悉对话框），选择消息列表，把需要显示的块从左边列表添加到右边列表，然后保存画面。

8.最后在项目编辑器中选择“计算机”，然后双击计算机名，在弹出的属性对话框中选择“启动”列表，在列表中勾选“报警记录运行系统”，然后激活项目。

项目运行后，可以看到，当触发变量由0变1(0->1)，报警控件将显示报警触发的日期，时间，消息文本等。

离散量报警默认是触发位由0变1(0->1)，生成报警消息。

如果需要组态触发位由1变0(1->0)，生成报警消息，。

一、使用Horn报警器WINCC软件“帮助”中有报警器用法的详细说明Horn有关的系统变量@RestartHorn@Horn TriggeringSingalsActive 禁止或者运行播放声音文件@HornSettingTagsActive@HornReset 可以用来确认报警，停止报警声音开始组态创建两个信号变量在图形编辑器下报警记录下完成打开报警器组态消息分配组态信号分配（需要提前下载WAW格式的报警声音文件）二、用C脚本播放WAV文件组态：启动按钮字体-文本-启动效果-全局颜色方案-否颜色-背景颜色-绿色停止按钮字体-文本-停止效果-全局颜色方案-否颜色-背景颜色-红色为了监视程序运行，要插入智能对象组态启动按钮C动作#include”apdefap.h”#pragma code(”Winmm.dll”)VOID WINAPI PlaySoundA(char*pszSound,char*hmode,DWORD dwflag); #pragma code()printf(“Start\r\n”);PlaySoundA(“C:\\WINDOWS\\Media\\ALARM8.WAV”,NULL,0);printf(“End\r\n”);组态启动按钮的SetTagBit组态停止按钮的SetTagBit三、用C脚本触发PC蜂鸣器#include”apdefap.h”#pragma code(”Kernel32.dll”)BOOL Beep(DWORD dwFreq,DWORD dwDuration); #pragma code()BOOL Beep(1000,100);。

报警记录在Wincc中可以组态事件的报警，组态事件报警基本上可以分为两个步骤。

1.在报警编辑器中设置报警的各种类别，包括上限下限值触发的模拟量报警，还有通过消息变量触发的报警例如：开关量的报警。

2.通过对报警控件的设置实现报警显示。

在画面编辑器中插入报警记录控件，报警控件具有很多的功能。

包括报警显示，对报警的确认，报警的自动归档，报警的查询等等。

首先组态一个模拟量报警，并通过此实例来说明状态变量，确认变量的定义及用法。

在下一个实例中说明消息变量的使用。

模拟量报警新建个项目命名为alarmtext点击创建按扭打开报警记录编辑器，我们可以看到报警记录的主画面，包括消息块，消息类别，组消息，和归档组态。

首先组态报警。

组态报警就是设置报警消息的一些内容，包括时间，日期。

报警地点，报警消息，产生报警的当前值以及报警的类别!报警消息的时间，日期对应消息块中的系统块。

报警地点，报警消息对应消息块的用户文本块。

当前值对应过程值块。

故障报警对应消息类别。

所以我们开始建立组态。

一．添加系统快。

在消息块的系统快点击右击添加/删除添加系统快我们可以看到系统已将编号，日期，时间选中。

我们还可以添加左侧的系统快。

但我们只使用编号，日期，时间选项。

点击确定按钮。

我们看到所选的系统快已经显示出来二．添加用户文本块。

用户文本块采用同样的方法添加所需的块。

我们采取默认选择的错误点和消息文本.点击确定订按钮。

为了能使报警信息显示更多内容修改消息文本和错误点的字符长度改为30.双击消息文本，错误点修改。

三．添加过程值块将过程值块中的过程值1，过程值2，过程值3添加到右侧如图。

点击确定按钮。

我们可以成功的添加过程值1. 过程值2. 过程值3.四．在消息类别中设置报警消息的颜色！设置报警的进入，离开，已确认的文本颜色，与背景颜色。

我们设置的颜色如图所示。

点击确定这样我们已经组态好了一个报警。

我们也可以使用系统向导来组态报警由于操作简单这里就不加诉说了。
