九年级物理全册 第十一章简单电路练习题(678节无答案)(新版)北师大版

【精选】北师大版九年级全册物理第十一章
《简单电路》测试卷（含答案）
一、选择题 (每题3分，共30分)
1．[2023·攀枝花]目前，制造手机芯片的材料主要为( )
A．导体
B．绝缘体
C．半导体
D．超导体
2．[2023·徐州]如图所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，就制成了一个简单的验电器。

将待检验的物体靠近铝箔条的一端，发现铝箔条向物体方向偏转，则说明该物体( )
A．带正电荷
B．带负电荷
C．不带电
D．带正电荷或负电荷
3．[2023·青岛期末]如图所示，把铜片、铁片插入半块橙子中，制成一个水果电池，用电压表测量它的电压。

则( )
A．橙子是用电器
B．电压表能提供电压
C．水果电池的电压为0.5 V
D．铜片是水果电池的正极
4．如图所示的电路图，完全无误的是( )
1/ 9。

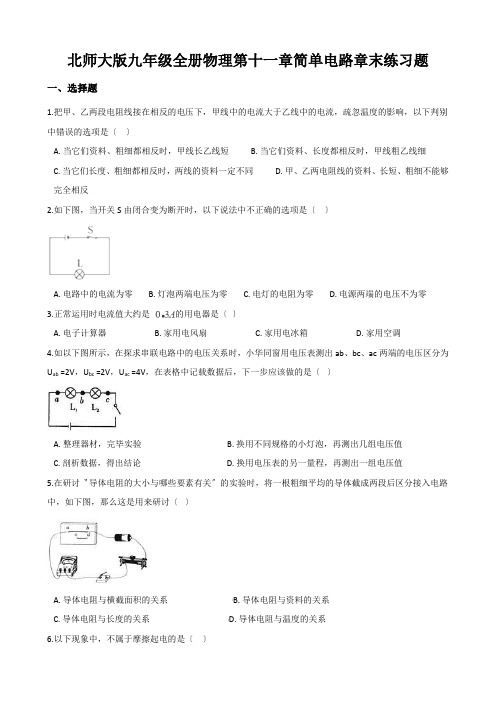

北师大版九年级全册物理第十一章简单电路章末练习题一、选择题1.把甲、乙两段电阻线接在相反的电压下，甲线中的电流大于乙线中的电流，疏忽温度的影响，以下判别中错误的选项是〔〕A. 当它们资料、粗细都相反时，甲线长乙线短B. 当它们资料、长度都相反时，甲线粗乙线细C. 当它们长度、粗细都相反时，两线的资料一定不同D. 甲、乙两电阻线的资料、长短、粗细不能够完全相反2.如下图，当开关S由闭合变为断开时，以下说法中不正确的选项是〔〕A. 电路中的电流为零B. 灯泡两端电压为零C. 电灯的电阻为零D. 电源两端的电压不为零3.正常运用时电流值大约是的用电器是〔〕A. 电子计算器B. 家用电风扇C. 家用电冰箱D. 家用空调4.如以下图所示，在探求串联电路中的电压关系时，小华同窗用电压表测出ab、bc、ac两端的电压区分为U ab =2V，U bc =2V，U ac =4V，在表格中记载数据后，下一步应该做的是〔〕A. 整理器材，完毕实验B. 换用不同规格的小灯泡，再测出几组电压值C. 剖析数据，得出结论D. 换用电压表的另一量程，再测出一组电压值5.在研讨〝导体电阻的大小与哪些要素有关〞的实验时，将一根粗细平均的导体截成两段后区分接入电路中，如下图，那么这是用来研讨〔〕A. 导体电阻与横截面积的关系B. 导体电阻与资料的关系C. 导体电阻与长度的关系D. 导体电阻与温度的关系6.以下现象中，不属于摩擦起电的是〔〕A. 用头发摩擦过的塑料笔杆可以吸引碎纸屑B. 磁铁可以吸引铁钉C. 用枯燥的毛刷刷衣服时，毛刷上吸附着许多粗大物体D. 冬夜脱腈纶毛衣服时，会听到细微的〝噼啪〞声，甚至能看见火花7.在图所示的电路中，当开关S闭合后，电压表V1和V2示数相反，发作的缺点是( )A. 灯L1的灯丝断了B. 灯L2的灯丝断了C. 开关S处断路D. L1两接线柱短路8.如下图电阻箱的示数为〔〕A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω9.在物理实验室中，测量电流的工具或仪器是〔〕A. 验电器B. 电能表C. 电流表D. 测电笔10.举重竞赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．假定裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．如下图，契合这一要求的电路是〔〕A. B.C. D.11. 小明用如下图的器材探求〝影响电阻大小的要素〞．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，以下说法正确的选项是〔〕A. 小灯泡越亮，表示接入的合金丝电阻越大B. 应用此装置只能探求导体电阻大小和横截面积的关系C. 应用此装置能探求导体电阻大小和横截面积、长度的关系D. 为了准确比拟两条合金丝的电阻，可在电路中串联一个电压表12. 某实验小组用两个相反的小灯泡衔接了如下图的串联电路，当开封锁合后发现，甲乙两灯都不亮，为了找到缺点缘由．小张用一根导线线来反省．当导线与AB两点衔接时，甲灯不亮乙灯亮；当导线与BC两点衔接时，两灯都不亮．由此推测缺点是〔〕A. AB两点间存在短路B. AB两点间存在断路C. BC两点间存在短路D. BC两点间存在断路二、填空题13.如下图，当人触摸〝静电球〞时，局部头发会一根根竖起，构成〝怒发冲冠〞的现象，这是由于头发带有________电荷而相互________。

北师大版九年级物理第十一章《简单电路》练习题一、单选题（共15题；共30分）1.小刚同学在学习串、并联电路知识后，对家用电器进行了研究。

在老师的指导下，将一调温型电热毯的电路简化为如图所示的类似电路，其中L1和L2分别表示二根相同的电热丝（暂用灯泡符号代替）、图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上，小刚同学尝试画出了开关滑到这些档位时所对应的简化电路图并进行了说明，其中与实际情况不符合的是（）A.当开关处于文件位“1”时，简化电路如甲图B.当开关处于文件位“2”时，简化电路如乙图C.当开关处于文件位“3”时，简化电路如丙图D.当开关处于文件位“4”时，电热毯没有启动，无法画出简化电路图2.如图所示的实物电路，关于它的电路图画法正确的是（）A. B. C. D.3.如图所示的电动助力车是在脚踏骑行的基础上安装了电池和电机等设备，有关电动助力车，下列说法正确的是（）A.宽大的车座，可以减小人对车的压力B.电动助力车的车把是一个费力杠杆C.给电池充电的过程中，是将电能转化为机械能的过程D.助力车电机的工作原理是利用通电线圈在磁场中受力转动4.将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（）A.在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭B.在甲电路中再串联一个小灯泡，接通电路后，L1和L2变暗C.在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭D.在乙电路中再并联一个小灯泡，接通电路后，L1和L2变亮5.用带负电的橡胶棒去靠近一个轻质小球，二者互相排斥．则小球的带电情况是（）A.不带电B.带正电C.带负电D.不带电或带正电6.家用电视机正常工作时的电流最接近（）A.0.05安。

B.0.5安。

C.5安。

D.10安。

7.如图是A，B，C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是（）A.一定带正电B.一定带负电C.可能不带电D.无法判断8.如图所示，小强看见电工师傅剪掉的铜线中，线芯中甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，丁是有多根细铜丝组成，但整体线和丙一样粗，也和丙一样长，这四根导线电阻最大的是()A.丁B.丙C.乙D.甲9.将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（）A.两灯中的电流不相等，甲灯中电流大于乙灯中电流B.两灯中的电流不相等，乙灯中电流大于甲灯中电流C.两灯中的电流相等D.无法判断两灯中电流的大小10.如图所示的电路，当开关S闭合时，下列说法正确的是（）A.L1不亮，L2亮，电流表不会损坏B.L1L2都不亮，电流表不会损坏C.L1L2都不亮，电流表会损坏D.L2不亮，L1亮，电流表会损坏11.如图所示，闭合开关S后，张凯想用电压表测量灯泡L1两端的电压，则电压表应接在（）A.a、b之间，且a与电压表“﹣”接线柱连接B.a、b之间，且b与电压表“﹣”接线柱连接C.c、d之间，且c与电压表“﹣”接线柱连接D.c、d之间，且d与电压表“﹣”接线柱连接12.如图所示的电路中，电源电压保持不变，在保证电路元件安全的前提下，不考虑电阻的影响，将开关S 闭合，下列说法正确的是（）A.电流表和电压表的示数都将变小B.电流表示数变小、电压表示数变大C.电流表与电压表示数的比值将不变D.电压表和电流表示数的比值将变大13.如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（）A.R1∶R2＝1∶4B.R1∶R2＝4∶1C.R1∶R2＝1∶5D.R1∶R2＝5∶114.一只电阻，当其两端电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，那么该电阻阻值为（）A.8ΩB.20ΩC.28ΩD.18Ω15.在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A.电流表和电压表的示数都增大，电路总功率变大B.电流表和电压表的示数都减小，电路总功率变小C.电流表示数减小，电压表示数不变，变阻器功率变小D.电流表示数减小，电压表示数变大，灯泡功率不变二、填空题（共15题；共38分）16.在如图所示的电路图中，闭合开关S前，电压表测的是________两端的电压，A1________（选填“＞”、“＜”或“=”）A2．闭合开关S后，电压表的示数________（选填“增大”、“减小”或“不变”），A1________（选填“＞”、“＜”或“=”）A2．17.某课外小组的同学用如图所示的电路做物理实验．接通电路后，在用酒精灯给金属丝加热的过程中发现小灯泡亮度变暗，电流表示数变小，请你根据这个现象提出一个可探究的题：________18.某电流表有两个量程，只知道大量程是0～9A，小量程数字看不清。

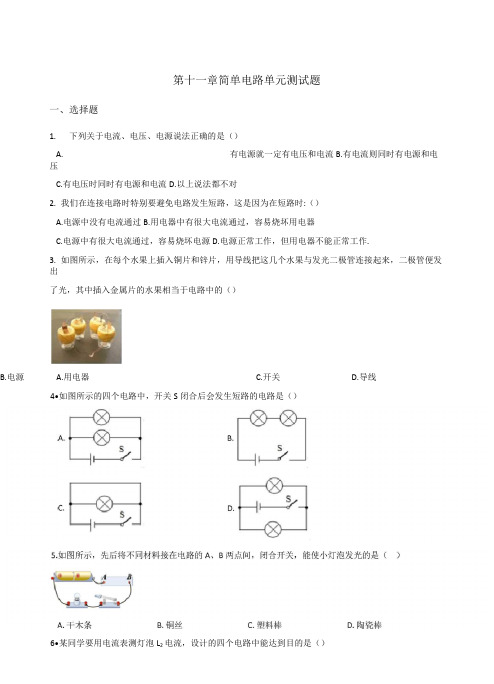

B.电源C.开关D.导线第十一章简单电路单元测试题一、选择题1.下列关于电流、电压、电源说法正确的是（）A.有电源就一定有电压和电流B.有电流则同时有电源和电压C.有电压时同时有电源和电流D.以上说法都不对2.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（）A.电源中没有电流通过B.用电器中有很大电流通过，容易烧坏用电器C.电源中有很大电流通过，容易烧坏电源D.电源正常工作，但用电器不能正常工作.3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A.用电器4•如图所示的四个电路中，开关S闭合后会发生短路的电路是（）6•某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（）A.同种电荷互相吸引B.电流表可以直接连在电源两极上A.电流表指针明显偏转B.小灯泡发光C.电压表指针明显偏转D.电池被烧坏8.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。

若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部dA B )电路最接近的是()D.电路中有电流，电路两端就一定有电压C.长度相同的两根铝线，粗的比细的电阻大10.如图所示，若要使R］、R2并联，贝9()A.只闭合S 1B.只闭合S 3C.只闭合S 2、S 3D.只闭合S ］、S 211. 刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中12•如图所示电路，探究并联电路中电流的关系。

L ］与L 2是两个不同规格的小灯泡，闭合开关后，通过a 、b 、c ､d 四处电流的大小关系正确的是（）金厲滑片金厲杆瓷筒电阻堂A.金属杆B.瓷筒C.电阻丝D.金属滑片14•如图所示电路中，电源电压保持不变，闭合开关S ,灯泡L 发光，电流表有示数，电压表的示数几乎为 零，则下列判断中正确的是（）A.电阻R 短路B.电阻R 短路C.灯L 断路D.灯L 短路15. 下列说法错误的是（）A. 摩擦起电的实质是电子从一个物体转移到另一个物体上C.r ：-B.二；:13.如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）B.验电器的工作原理是同种电荷相互排斥C.公路上的路灯同时亮同时灭，它们是串联在一起的D.电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同二、填空题16. _______________________________ 在国际单位制中，电流的单位是，一节新干电池的电压V。

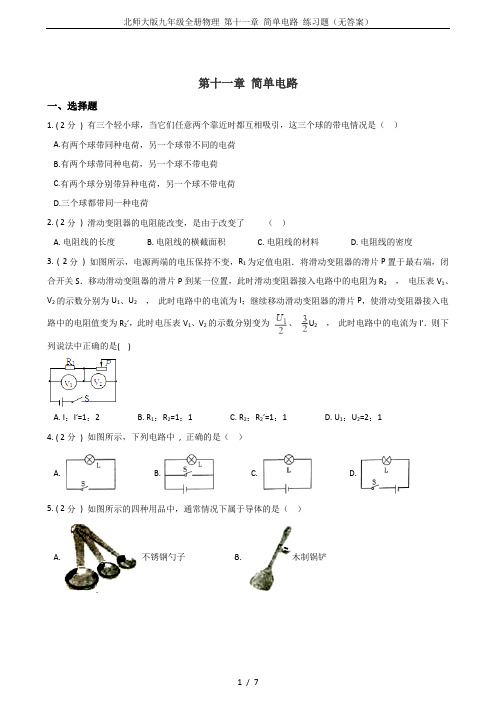

第十一章简单电路一、选择题1. ( 2分) 有三个轻小球，当它们任意两个靠近时都互相吸引，这三个球的带电情况是（）A.有两个球带同种电荷，另一个球带不同的电荷B.有两个球带同种电荷，另一个球不带电荷C.有两个球分别带异种电荷，另一个球不带电荷D.三个球都带同一种电荷2. ( 2分) 滑动变阻器的电阻能改变，是由于改变了（）A. 电阻线的长度B. 电阻线的横截面积C. 电阻线的材料D. 电阻线的密度3. ( 2分) 如图所示，电源两端的电压保持不变，R1为定值电阻．将滑动变阻器的滑片P置于最右端，闭合开关S．移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R2，电压表V1、V2的示数分别为U1、U2，此时电路中的电流为I；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值变为R2′，此时电压表V1、V2的示数分别变为、U2，此时电路中的电流为I′．则下列说法中正确的是( )A. I：I′=1：2B. R1：R2=1：1C. R2：R2′=1：1D. U1：U2=2：14. ( 2分) 如图所示，下列电路中, 正确的是（）A. B. C. D.5. ( 2分) 如图所示的四种用品中，通常情况下属于导体的是（）A. 不锈钢勺子B. 木制锅铲C. 塑料收纳盒D. 橡胶保洁手套6. ( 2分) 小明发现，有些电线杆上装有如图1所示的“小风车”，这些小风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。

关于这样的“小风车”的作用，下列说法中正确的是（）A. 为了警示此处有电B. 为了测定风向C. 为了测量风速大小D. 为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路7. ( 2分) 如图所示，关于电流表和电压表的使用方法中正确的是（）A. B. C. D.8. ( 2分) 如图所示，电源电压4.0V（保持不变）当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A. 灯L1断路B. 灯L1被短路C. 灯L2被短路D. 灯L2断路9. ( 2分) （2017•郴州）现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A. 两个小球带负电，一个小球带正电B. 两个小球带正电，一个小球带负电C. 一个小球带正电，一个小球带负电，一个小球不带电D. 一个小球带电，两个小球不带电10. ( 2分) 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系。

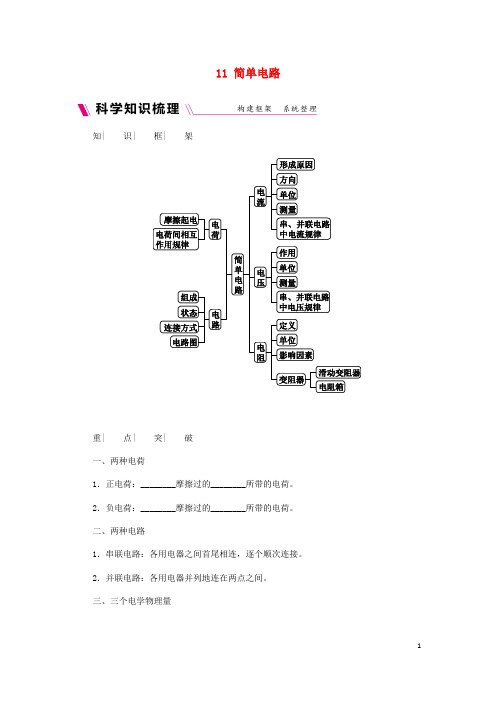

11 简单电路知| 识| 框| 架重| 点| 突| 破一、两种电荷1．正电荷：________摩擦过的________所带的电荷。

2．负电荷：________摩擦过的________所带的电荷。

二、两种电路1．串联电路：各用电器之间首尾相连，逐个顺次连接。

2．并联电路：各用电器并列地连在两点之间。

三、三个电学物理量四、三种仪器使用五、五个探究实验器材干电池两节、开关一个、不同规格的小灯泡四只、电流表一只、导线若干干电池两节、开关一个不同规格的小灯泡四只、电压表一只、导线若干一个电池组、一只电流表、一个开关、若干导线、一个支架电路图实验结论在串联电路中，电流处处________在并联电路中，通过干路的电流等于_________串联电路的总电压等于各用电器两端的________。

用公式表示：U＝U1＋U2＋……＋U n并联电路各支路两端电压____，都等于____。

用公式表示为：U＝U1＝U2＝……＝U n导体的电阻大小与导体的______、______、____和____有关物理研究方法该方法在本章的应用类比法理解电流和电压控制变量法探究影响电阻大小的因素转换法探究影响电阻大小的因素夯基专训——易错概念辨析)判断下列说法的正误，并对错误的说法分析指正。

( )1.把用电器和开关用导线连接起来，就组成了一个电路。

分析指正：_____________________________________________________________________________________________________________________。

( )2.丝绸和玻璃棒摩擦后，玻璃棒带正电，是因为丝绸上一些正电荷转移到玻璃棒上。

分析指正：_______________________________________________________________________________________________________________________________________________________________________________________________。

一、选择题1．下列实例与所利用的物质的物理属性不相符的是（）A．撑杆跳高是利用了撑杆的弹性好B．电线的线芯用铜制成是因为铜的导电性好C．水壶的把手用胶木制成是因为胶木的导热性好D．划玻璃的刀刃用金刚石制成是因为金刚石的硬度大2．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（）A．B．C．D．3．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A．A和B B．B和D C．A和C D．C和D4．“估测”是物理学中常用的一种方法。

小聪估测了一些物理量，其中符合实际的是（）A．将两只鸡蛋举高1m，所做的功约10JB．一位中学生爬楼梯的功率约为15WC．教室内日光灯正常发光时电流约为0.15AD．华为智能手机的电池电压约为220V5．如图所示，电流表测量的是（）A．通过灯L1的电流B．通过灯L1和L2的总电流C．通过灯L2的电流D．既是通过L1的电流，也是通过L2的电流6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A、0.22A B．0.96A、0.24A C．0.98A、0.22A D．1.2A、0.24A 7．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流A．只有①②B．只有②③C．只有②④D．只有①④8．如图所示电路中，会烧坏电流表的错误接法是（）A．B．C．D．9．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”；如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。

北师大版九年级全册物理第十一章简单电路章节练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 在国际单位制中，电阻的基本单位是A．W B．V C．A D．Ω2 . 关于导体和绝缘体，下列说法正确的是A．金属、人体、大地、陶瓷是导体B．绝缘体不易导电，是因为在绝缘体中没有电荷C．导体容易导电，是因为导体中有大量的自由电子D．导体与绝缘体没有绝对界限3 . 如图所示，实验桌上备有实验器材：电阻丝、电流表、横截面积相同的电阻丝带有金属夹的导线，其中、、电阻丝的长度相同．下列电路说法正确的是A．选用和号电阻丝，可探究导体电阻大小跟横截面积是否有关B．选用和号电阻丝，可探究导体电阻大小跟导体材料是否有关C．若将和号电阻丝并联接入电路，通过号电阻丝的电流较大D．若将和号电阻丝串联接入电路，通过两根电阻丝的电流相同4 . 如图所示电路中的电阻器规格都是相同的，那么，关于电路电阻大小的说法，正确的是（）A．甲最小B．乙最小C．丙最小D．一样大5 . 有关电荷，下列说法正确的是（）A．两个轻小物体相互吸引，它们一定带异种电荷B．被丝绸摩擦过的玻璃棒带负电C．验电器可以用来检验物体是带哪种电荷D．摩擦起电的实质是电荷从一个物体转移到另一个物体，使正、负电荷分开6 . 在如图所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1,S2 ，B．只闭合开关S2,S3 ，C．只闭合开关 S1,S3，D．开关 S1，S2 ，S3都闭合7 . 有一种新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电．下列有关说法正确的是A．太阳能属于不可再生能源B．太阳能电池可以把太阳能转化为电能C．给手机充电时手机电池相当于电源D．LED指示灯是由超导材料制成的8 . 如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧．对该实验的分析正确的是（）A．实验时干电池的正极应与正极相连B．用普通纸代替铝箔纸也能发热并燃烧C．该实验不能说明电流具有热效应D．该实验能说明短路带来的危害9 . 在国际单位制中，电功的单位是A．伏特（V）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）10 . 下列都是绝缘体的一组是（）A．铁棒和木块B．大地和盐水C．橡胶和玻璃D．纯水和铅笔芯11 . 甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示。

11.1 认识电路一．选择题（共10小题）1．（中考•昆明）如果家庭电路中发生短路，那么（）A．用电器仍然正常工作 B．灯泡烧坏C．电灯发暗 D．保险丝烧断【答案】D。

【解析】（1）如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；（2）保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。

故D正确。

2．（中考•邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表【答案】A。

【解析】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。

3．（中考•湘西州）如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．【答案】C。

【解析】由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；A、此图中两灯泡并联，电流表在干路上，故A不符合题意。

B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；4．（中考•鄂州）如图所示，下列电路图中与实物图一致的是（）A． B．C．D．【答案】A。

【解析】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。

A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A 正确；B、由电路图可知，两灯泡并联，与实物图不符，故B错误；C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端电压，实物图中电压表测量灯泡L1两端电压，与实物图不符，故C错误；D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端电压，与实物图不符，故D错误；5．（中考•鄂城区模拟）如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。

第十一章简单电路一、选择题1. 下列用品中，通常情况下属于导体的是（）A. 玻璃杯B陶. 瓷碗C塑. 料筷子D金. 属勺2. 已知电阻R1：R2 = 2：3，若将它们串联在电路中，它们的电压之比为（）A. 2：3B. 3：2C. 1：1D. 4：93.三个相同的灯泡L1、L2、L3 组成如图所示的电路，电流表A1、A2、A3 的示数分别为I1、I2、I3 ，则它们之间的关系是( )A. I1=I2B.3=I I1+I2C.1=I I2+I3D.2=I I34.下列家用电器的自动控制中，没有用到温度传感器的是（）A. 电冰箱B. 微波炉C.消毒柜D. 电炒锅5. 在如图所示的电路中，电压表V1、V2、V3 的示数分别为U1、U2、U3 ，电流表A1、A2 的示数分别为I l、I2 ，那么下列关系式正确的是（）A. U3=U l+U2 ，I1=I2B. U1=U2=U3 ，I l=I2C. U l= U2=U3 ，I1＜I2D. U1=U2+U3 ，I l＞I26. 下列说法正确是（）A. 一节干电池的电压是 1.8V B安. 全电压是36VC. 家庭电路的电压是220V D每. 个蓄电池的电压是3V7. 在图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R上。

合理的判断是（）A. 若电压表有示数，一定是电阻R 断路B若.电压表有示数，一定是灯L短路C. 若电压表无示数，可能是电阻R短路D若.电压表无示数，一定是灯L 断路8. 关于粒子和宇宙，下列认识中正确的是（）A. 宇宙是一个有层次的天体结构系统，恒星是绝对不动的B. 固体、液体很难被压缩是因为分子间存在引力C. 在下列微观粒子中，空间尺度从大到小的排列是：原子、原子核、夸克、质子D. 导体导电的实质是电荷的定向移动9.如图所示，ab 间的总电阻是（）A. 5ΩB1.0ΩC2.0ΩD零.10.用同种材料制成的粗细均匀的某段金属导体，对于电阻大小下列说法正确的是（）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关11.如图所示，以下说法中正确的是（）A. 开关S2 控制整个电路B电. 动机与小灯泡工作时互相影响C. 电动机与小灯泡都工作时两端的电压相等D. 开关S1、S2 都闭合时电动机与小灯泡是串联的12.如图所示电路，闭合开关后，若灯不亮，电压表有示数，电流表无示数．则发生的故障是（）A. 短路B. 断路C. 短路D. 断路二、填空题13. 如图为旋转式变阻器的结构图，a、b、c 为变阻器的三个接线柱， d 为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________（选填“a、b”、“b、c”或“a、c”）和灯泡________联后接入电路中．14. 如图，小佳通过实验测得A、B、C三处电流大小，请你帮助小佳得出实验结论：串联电路中各处电流________15.一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A 和0.8A，可判断此电路不可能是________ 电路，判断的依据是________ 。
