焊接连接设计计算

结构连接强度计算公式在工程结构设计中，连接强度是一个非常重要的参数。

连接强度的大小直接影响着整个结构的安全性和稳定性。

因此，准确计算结构连接强度是非常重要的。

在本文中，我们将介绍结构连接强度的计算公式，并对其进行详细解析。

结构连接强度的计算公式通常由材料的强度和连接方式的特点决定。

一般来说，结构连接强度的计算公式可以分为以下几种类型，焊接连接、螺栓连接和胶合连接。

下面我们分别来介绍这几种连接方式的计算公式。

焊接连接的计算公式通常包括焊接接头的计算和焊缝的计算两部分。

焊接接头的计算公式一般为，P = σw × A，其中P为焊接接头的承载能力，σw为焊缝的抗拉强度，A为焊缝的有效截面积。

焊缝的计算公式一般为，σw = 0.7 ×σw0，其中σw0为焊材的抗拉强度。

通过这两个公式可以计算出焊接接头的承载能力。

螺栓连接的计算公式通常包括螺栓的拉伸计算和剪切计算两部分。

螺栓的拉伸计算公式一般为，P = σb × A，其中P为螺栓的承载能力，σb为螺栓的抗拉强度，A为螺栓的有效截面积。

螺栓的剪切计算公式一般为，P = τ× A，其中P为螺栓的承载能力，τ为螺栓的抗剪强度，A为螺栓的有效截面积。

通过这两个公式可以计算出螺栓的承载能力。

胶合连接的计算公式通常为，P = τ× A，其中P为胶合接头的承载能力，τ为胶合材料的剪切强度，A为胶合接头的有效截面积。

通过这个公式可以计算出胶合接头的承载能力。

除了以上介绍的几种连接方式外，还有一些特殊的连接方式，其计算公式也各有特点。

在实际工程中，我们需要根据具体的连接方式和材料的特性来选择合适的计算公式，并进行准确的计算。

在进行结构连接强度计算时，我们还需要考虑一些特殊因素，如温度、湿度、腐蚀等。

这些因素都会对连接强度产生影响，因此在计算时需要进行合理的考虑和修正。

总之，结构连接强度的计算公式是工程设计中非常重要的一部分。

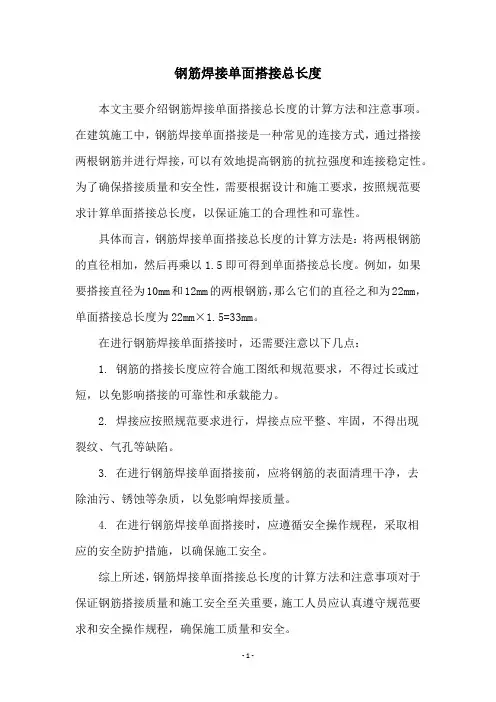

钢筋焊接单面搭接总长度
本文主要介绍钢筋焊接单面搭接总长度的计算方法和注意事项。

在建筑施工中，钢筋焊接单面搭接是一种常见的连接方式，通过搭接两根钢筋并进行焊接，可以有效地提高钢筋的抗拉强度和连接稳定性。

为了确保搭接质量和安全性，需要根据设计和施工要求，按照规范要求计算单面搭接总长度，以保证施工的合理性和可靠性。

具体而言，钢筋焊接单面搭接总长度的计算方法是：将两根钢筋的直径相加，然后再乘以1.5即可得到单面搭接总长度。

例如，如果要搭接直径为10mm和12mm的两根钢筋，那么它们的直径之和为22mm，单面搭接总长度为22mm×1.5=33mm。

在进行钢筋焊接单面搭接时，还需要注意以下几点：
1. 钢筋的搭接长度应符合施工图纸和规范要求，不得过长或过短，以免影响搭接的可靠性和承载能力。

2. 焊接应按照规范要求进行，焊接点应平整、牢固，不得出现
裂纹、气孔等缺陷。

3. 在进行钢筋焊接单面搭接前，应将钢筋的表面清理干净，去
除油污、锈蚀等杂质，以免影响焊接质量。

4. 在进行钢筋焊接单面搭接时，应遵循安全操作规程，采取相
应的安全防护措施，以确保施工安全。

综上所述，钢筋焊接单面搭接总长度的计算方法和注意事项对于保证钢筋搭接质量和施工安全至关重要，施工人员应认真遵守规范要求和安全操作规程，确保施工质量和安全。

“钢构造“网上辅导材料二钢构造的焊接连接钢构造的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。

焊接连接是现代钢构造最主要的连接方法。

它的优点是：〔1〕焊件间可直接相连，构造简单，制作加工方便；〔2〕不削弱截面，用料经济；〔3〕连接的密闭性好，构造刚度大；〔4〕可实现自动化操作，提高焊接构造的质量。

缺点是：〔1〕在焊缝附近的热影响区，钢材的材质变脆；〔2〕焊接剩余应力和变形使受压构件承载力降低；〔3〕焊接构造对裂纹很敏感，低温时冷脆的问题较为突出。

一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。

两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f 称为角焊缝的焊脚尺寸，h e ＝0.7h f 为直角角焊缝的计算厚度。

斜角角焊缝常用于钢漏斗和钢管构造中。

对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝〔钢管构造除外〕。

2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。

焊缝金属填充在坡口，所以对接焊缝是被连接件的组成局部。

坡口形式与焊件厚度有关。

当焊件厚度很小〔手工焊≤t 6mm ，埋弧焊≤t 10mm 〕时，可用直边缝。

对于一般厚度〔t=10～20mm 〕的焊件可采用具有斜坡口的单边V 形或V 形焊缝。

斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托住熔化金属的作用。

对于较厚的焊件〔t ＞20mm 〕，则采用U 形、K 形和*形坡口。

对于V 形缝和U 形缝需对焊缝根部进展补焊。

对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准“建筑构造焊接规程“的要求进展。

凡T 形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。

图3 对接焊缝的坡口形式3．焊缝质量检验“钢构造工程施工质量验收规“规定焊缝按其检验方法和质量要求分为一级、二级和三级。

几种常用焊接焊缝计算书常用焊缝计算书一、轴力、剪力作用下的角焊缝计算1.角焊缝强度计算角焊缝受力示意图如下：通过焊缝中心作用的轴向力为F=23kN，轴向力与焊缝长度方向的夹角为45°，垂直于焊缝方向的分力为N，平行于焊缝方向的分力为V。

角焊缝的焊脚尺寸为6mm，计算长度为100mm，有效截面面积为Af，正面角焊缝的强度设计增大系数βf取1.22.角焊缝的强度设计值fwt取160N/mm2，则根据公式计算得到焊缝强度ft为27.8158N/mm2，小于fwt，满足要求。

二、轴力作用下的角钢连接的角焊缝计算1.角焊缝强度计算角焊缝受力示意图如下：通过焊缝中心作用的轴向力为N=20kN，角焊缝的焊脚尺寸为6mm，角钢的肢宽为45mm。

角焊缝采用双不等肢短肢角钢三面围焊连接方式，角钢的肢背焊缝长度为90mm，肢尖焊缝长度为75mm。

正面角焊缝的强度设计增大系数βf取1.22，角焊缝的强度设计值fwt取160N/mm2.根据公式计算得到角钢肢宽分配荷载N3为36.8928kN，角钢肢背内力分配系数k1查表取0.75，角钢肢尖内力分配系数k2查表取0.25.角钢肢背承受的轴心力N1为0，角钢肢尖承受的轴心力N2为-10.9464kN，取0.经计算，角焊缝强度满足要求。

根据计算结果，角焊缝的强度满足要求。

具体来说，根据弯矩轴力剪力作用下的角焊缝计算，首先需要计算各条焊缝的强度。

针对第一条焊缝N1，其强度计算公式为ft1=0.7×hf×(lw1-10)×103，代入实际参数后得到结果为0N/mm2≤fwt=160N/mm2.同理，对于第二条焊缝N2，其强度计算公式为ft2=0.7×hf×(lw2-10)×103，代入实际参数后得到结果为0N/mm2≤fwt=160N/mm2.因此，可以得出结论：焊缝强度满足要求。

接下来，需要进行焊缝几何特征的计算。

焊接接头的设计与强度计算焊接接头作为一种常用的联接方式，在结构设计和强度计算中具有重要的地位。

本文将探讨焊接接头的设计原则以及强度计算的方法。

一、焊接接头的设计原则焊接接头的设计应遵循以下原则：1.材料的选择焊接接头所使用的材料应根据工程要求进行选择。

在选择材料时需考虑到接头所处环境的工作温度、腐蚀性等因素，以确保接头的耐久性和可靠性。

2.结构形式的选择根据工程需求，选择适合的焊接接头结构形式。

常见的焊接接头结构包括对接接头、搭接接头、角接接头等。

需要根据结构的受力情况选择合适的结构形式。

3.焊接参数的确定焊接参数的选择对焊接接头的质量和强度具有重要影响。

应根据材料的性质、焊接方法以及工作环境等因素来确定焊接参数，以保证焊接接头的强度和耐久性。

4.几何尺寸的设计焊接接头的几何尺寸设计应符合设计要求。

包括接头的长度、宽度、厚度等尺寸的确定，需要根据接头所承受的受力情况和应力分布进行合理的设计。

5.焊接缺陷的控制焊接接头的质量受到焊接缺陷的影响。

因此，在设计焊接接头时，要合理控制焊接缺陷的产生，采取相应的措施来减少焊接缺陷对接头强度的影响。

二、焊接接头强度计算的方法焊接接头的强度计算需要考虑以下几个方面的因素：1.焊缝的强度焊缝的强度是焊接接头强度计算的重要指标。

焊缝的强度与焊接方法、焊缝形状以及材料的物理性质等因素相关。

常见的焊缝强度计算方法包括应力分析法、变形分析法和有限元分析法等。

2.爆破力的计算焊接接头在受到外力作用时会产生爆破力，爆破力的大小影响着接头的强度。

爆破力的计算需要考虑材料的弹性模量、接触面积以及受力情况等因素。

3.承载能力的估计焊接接头的承载能力即接头在工作条件下所能承受的最大荷载。

承载能力的估计需要考虑接头的几何形状、材料的物理性质以及焊接质量等因素。

4.疲劳寿命的计算焊接接头在长时间工作条件下会受到循环载荷的作用，容易产生疲劳破坏。

疲劳寿命的计算需要根据接头的几何形状、材料的疲劳性能以及工作条件等因素进行评估。

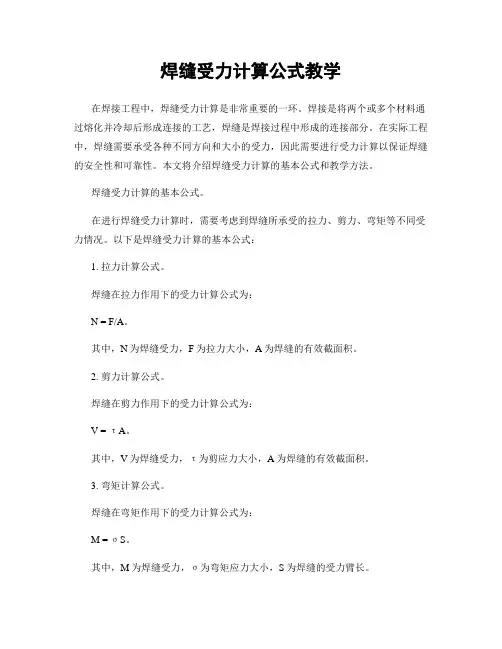

焊缝受力计算公式教学在焊接工程中，焊缝受力计算是非常重要的一环。

焊接是将两个或多个材料通过熔化并冷却后形成连接的工艺，焊缝是焊接过程中形成的连接部分。

在实际工程中，焊缝需要承受各种不同方向和大小的受力，因此需要进行受力计算以保证焊缝的安全性和可靠性。

本文将介绍焊缝受力计算的基本公式和教学方法。

焊缝受力计算的基本公式。

在进行焊缝受力计算时，需要考虑到焊缝所承受的拉力、剪力、弯矩等不同受力情况。

以下是焊缝受力计算的基本公式：1. 拉力计算公式。

焊缝在拉力作用下的受力计算公式为：N = F/A。

其中，N为焊缝受力，F为拉力大小，A为焊缝的有效截面积。

2. 剪力计算公式。

焊缝在剪力作用下的受力计算公式为：V = τA。

其中，V为焊缝受力，τ为剪应力大小，A为焊缝的有效截面积。

3. 弯矩计算公式。

焊缝在弯矩作用下的受力计算公式为：M = σS。

其中，M为焊缝受力，σ为弯矩应力大小，S为焊缝的受力臂长。

以上是焊缝受力计算的基本公式，通过这些公式可以计算焊缝在不同受力情况下的受力大小，从而为焊接工程的设计和实施提供参考依据。

焊缝受力计算的教学方法。

在进行焊缝受力计算的教学中，需要从基础知识的讲解开始，逐步引导学生理解和掌握受力计算的方法和技巧。

以下是焊缝受力计算的教学方法：1. 理论知识的讲解。

首先，需要向学生介绍焊缝受力计算的基本理论知识，包括受力的分类、受力计算的基本原理和公式等内容。

通过理论知识的讲解，可以帮助学生建立对焊缝受力计算的基本认识和理解。

2. 实例分析。

其次，可以通过实例分析的方式，向学生展示不同受力情况下焊缝受力计算的具体步骤和方法。

通过实例分析，可以帮助学生将理论知识应用到实际问题中，提高他们的计算能力和实际操作能力。

3. 计算练习。

在教学过程中，可以安排一定数量的焊缝受力计算练习，让学生通过实际操作来巩固和提高他们的受力计算能力。

通过计算练习，可以帮助学生加深对焊缝受力计算方法的理解和掌握。

第一节钢结构的连接方法钢结构是由钢板、型钢通过必要的连接组成基本构件，如梁、柱、桁架等；再通过一定的安装连结装配成空间整体结构，如屋盖、厂房、钢闸门、钢桥等。

可见，连接的构造和计算是钢结构设计的重要组成部分。

好的连接应当符合安全可靠、节约钢材、构造简单和施工方便等原则。

钢结构的连接方法可分为焊缝连接、铆钉连接和螺栓连接三种(详见附图十三)。

一、焊缝连接焊接是现代钢结构最主要的连接方法。

其优点是不削弱构件截面（不必钻孔），构造简单，节约钢材，加工方便，在一定条件下还可以采用自动化操作，生产效率高。

此外，焊缝连接的刚度较大密封性能好。

焊缝连接的缺点是焊缝附近钢材因焊接的高温作用而形成热影响区，热影响区由高温降到常温冷却速度快，会使钢材脆性加大，同时由于热影响区的不均匀收缩，易使焊件产生焊接残余应力及残余变形，甚至可能造成裂纹，导致脆性破坏。

焊接结构低温冷脆问题也比较突出。

二、铆钉连接铆接的优点是塑性和韧性较好，传力可靠，质量易于检查和保证，可用于承受动载的重型结构。

但是，由于铆接工艺复杂、用钢量多，因此，费钢又费工。

现已很少采用。

三、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接两种。

普通螺栓通常用Q235钢制成，而高强度螺栓则用高强度钢材制成并经热处理。

高强度螺栓因其连接紧密，耐疲劳，承受动载可靠，成本也不太高，目前在一些重要的永久性结构的安装连接中，已成为代替铆接的优良连接方法。

螺栓连接的优点是安装方便，特别适用于工地安装连接，也便于拆卸，适用于需要装拆结构和临时性连接。

其缺点是需要在板件上开孔和拼装时对孔，增加制造工作量；螺栓孔还使构件截面削弱，且被连接的板件需要相互搭接或另加拼接板或角钢等连接件，因而比焊接连接多费钢材。

第二节 焊接方法、焊缝类型和质量级别一、钢结构中常用的焊接方法焊接方法很多，钢结构中主要采用电弧焊，薄钢板（mm t 3 ）的连接有时也可以采用电阻焊或气焊。

1．电弧焊电弧焊是利用焊条或焊丝与焊件间产生的电弧热，将金属加热并熔化的焊接方法。

电路板焊接的计算公式---简介电路板焊接技术是电子制造中至关重要的一部分，它涉及到电子元件的连接和固定。

在焊接过程中，计算一些重要指标和参数是必不可少的，这些计算公式可以帮助工程师有效地设计和实施焊接方案。

本文档将介绍一些常用的电路板焊接计算公式。

1. 焊接时间计算公式焊接时间是完成一次焊接所需的时间。

它可以通过以下公式计算得到：焊接时间 = 焊点数 ×单个焊点的焊接时间其中，焊点数是待焊接电路板上的焊点总数，单个焊点的焊接时间是焊接一个焊点所需的时间。

2. 焊接温度计算公式焊接温度是指焊接过程中工作区域的温度。

它可以影响焊接质量和电子元件的可靠性。

在焊接过程中，可以通过以下公式计算焊接温度：焊接温度 = (电流 ×电流对应的电阻值 × 1000) / 焊点面积其中，电流是通过焊接点的电流值，电流对应的电阻值是焊接点所对应的电阻值。

3. 焊接体积计算公式焊接体积是指焊接点周围焊锡的体积。

它对焊接点的可靠性和焊接质量有着重要影响。

以下公式可用于计算焊接体积：焊接体积 = 焊点面积 ×焊锡高度其中，焊点面积是焊接点的表面积，焊锡高度是焊接点上焊锡的高度。

4. 焊锡重量计算公式焊接过程中使用的焊锡量直接影响焊接质量和成本。

以下公式可用于计算焊锡重量：焊锡重量 = 焊接体积 ×焊锡密度其中，焊接体积是焊接点周围焊锡的体积，焊锡密度是焊锡的密度。

5. 功率密度计算公式功率密度是焊接过程中，焊机对焊接点周围产生的热量密度。

以下公式可用于计算功率密度：功率密度 = 焊接功率 / 焊接点面积其中，焊接功率是焊机输出的功率，焊接点面积是焊接点的表面积。

---以上是一些常用的电路板焊接计算公式。

在设计和实施焊接方案时，合理运用这些公式可以提高焊接质量和效率，并确保电子元件的可靠性。

在实际应用中，需要注意不同情况可能需要适当调整参数和指标。

希望本文档能对您有所帮助，如有任何疑问，请随时与我们联系。

《钢结构》网上辅导材料二钢结构的焊接连接钢结构的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。

焊接连接是现代钢结构最主要的连接方法。

它的优点是：（1）焊件间可直接相连，构造简单，制作加工方便；（2）不削弱截面，用料经济；（3）连接的密闭性好，结构刚度大；（4）可实现自动化操作，提高焊接结构的质量。

缺点是：（1）在焊缝附近的热影响区内，钢材的材质变脆；（2）焊接残余应力和变形使受压构件承载力降低；（3）焊接结构对裂纹很敏感，低温时冷脆的问题较为突出。

一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。

两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f 称为角焊缝的焊脚尺寸，h e ＝0.7h f 为直角角焊缝的计算厚度。

斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝（钢管结构除外）。

2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。

焊缝金属填充在坡口内，所以对接焊缝是被连接件的组成部分。

坡口形式与焊件厚度有关。

当焊件厚度很小（手工焊≤t 6mm ，埋弧焊≤t 10mm ）时，可用直边缝。

对于一般厚度（t=10～20mm ）的焊件可采用具有斜坡口的单边V 形或V 形焊缝。

斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托住熔化金属的作用。

对于较厚的焊件（t ＞20mm ），则采用U 形、K 形和X 形坡口。

对于V 形缝和U 形缝需对焊缝根部进行补焊。

对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准《建筑结构焊接规程》的要求进行。

凡T 形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。

图3 对接焊缝的坡口形式 3．焊缝质量检验《钢结构工程施工质量验收规范》规定焊缝按其检验方法和质量要求分为一级、二级和三级。

焊缝的强度、定额计算二 焊缝的强度计算角焊缝的计算断面，在角焊缝截面的最小高度上，其值等于内接三角形高度a （计算高度）。

K Ka7.02= 余高和个量熔深对接头强度没有影响，对埋弧焊CO 2气保护的熔深较大应考虑。

计算断面：δ=（K+P ）cos45° 当K ≤8mm δ可取等于K 当K ＞8mm 可取P=3mm ⑴ 对接接头的静载荷强度计算a 不考虑焊缝的的余高（基本金属的强度即为焊缝的强度，计算公式通用）b 焊缝的计算长度=实际长度c 计算厚度时取薄板一侧d 焊缝金属的许用应力与基本金属相等，不必进行强度计算 A 受拉或受压受拉时 []'≤=t L Ft σδσ1 受压时 []'≤=p L Fp σδσ1F ：接头所受的拉力或压力（N ） L ：焊缝长度(mm)δ1 接头中较薄板的厚度σt 、σp 接头受拉或受压焊缝中所承受的应力（Mpa ） ［σt ′］焊缝受拉或弯曲时的许用应力（Mpa ） ［σp ′］焊缝受压时的许用应力（Mpa ） 例1：两块板厚5mm ，宽为500mm 的钢板，对接在一起，两端受到284000N 拉力，材料为Q235-A ，［σt ′］=142MPa ，试校核其焊缝强度？已知：δ=5mm ，焊缝长度L=500mm ，F=28400N ，［σt ′］=142MPa ，求σt ＜［σt ′］ 解：[]Mpa t Mpa ＜L F t 1426.11355002840001='=⨯==σδσ∴该对接接头焊缝强度满足要求，结构工作是安全的注：1)单位化为mm ；2）应有校核的结论Bτ:接头焊缝中所承受的切应力（Mpa ） Q ： 接头所受的剪切力［τ′］：焊缝许用的剪切应力（Mpa ） 例2两块板厚为10mm 的钢板对接，焊缝受到29300N 的切力，材料为Q235，试设计焊缝的长度？已知：δ1=10mm ，Q=29300N ，［τ′］=98 Mpa 。

角焊缝及其计算型式及分类截面形式:普通型（等边凸形）、平坦型（不等边凹形）、凹面形两焊脚边夹角: 直角角焊缝、斜角角焊缝、焊缝长度与作用方向1.侧面角焊缝（侧缝）侧缝主要承受剪力, 应力状态叫单纯, 在弹性阶段, 剪应力沿焊缝长度方向分布不均匀, 两端大中间小, 且焊缝越长越不均匀, 但侧缝塑性好。

2. 正面角焊缝（端缝）端缝连接中传力线有较大的弯折, 应力状态较复杂, 正面角焊缝沿焊缝长度方向分布比较均匀, 但焊脚及有效厚度面上存在严重的应力集中现象, 所以其破坏属于正应力和剪应力的综合破坏, 但正面角焊缝的刚度较大, 变形较小, 塑性较差, 性质较脆。

3. 斜向角焊缝斜向角焊缝受力情况较复杂, 其性能介于侧缝和端缝之间, 常用于杆件倾斜相支的情况, 也用在板件较宽, 内力较大连接中。

4. 周围角焊缝主要为了增加焊缝的长度和使焊缝遍及板件全宽, 而把板件交搭处的所有交搭线尽可能多的加以焊接, 成为开口或封闭的周围角焊缝。

构造及要求。

4.1.最小焊脚尺.4.2.最大焊脚尺.贴边处满.4.3.角焊缝最小长度4.4.侧面角焊缝最大计算长度4.5.板件端部仅有两条角焊缝时每条侧面角焊缝的计算长度4.6.搭接连接中搭接长度应满.而且不宜采用一条正面角焊缝来传力。

4.7.在次要构件和焊缝连接中，允许采用断续角焊缝，各段间距满足以保证整体受力。

角焊缝连接计算基本计算公式轴心作用下的角焊缝计算轴心作用下角钢的角焊缝计算弯矩，剪力和轴心力共同作用下角焊缝计算（T形接头）弯矩，剪力和轴心力共同作用下角焊缝计算（搭接形接头）1.端缝、侧缝在轴向力作用下的计算.（1）端缝...——垂直于焊缝长度方向的应力....h.——角焊缝有效厚度....l.——角焊缝计算长度，每条角焊缝取实际长度减10mm（每端减5mm）.ff.——角焊缝强度设计值.b.——系数，对承受静力荷载和间接承受动力荷载的结构，b.=1.22，直接承受动力荷载b.=1.0。
