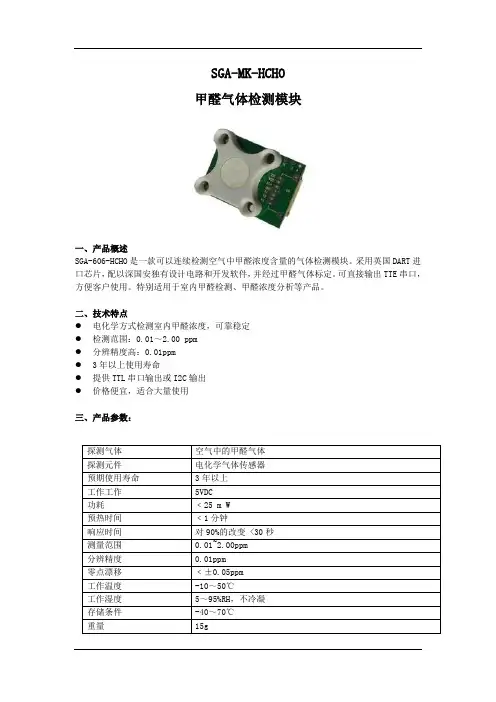

甲醛CH2O传感器模组

甲醛电化学传感器原理
甲醛电化学传感器是一种基于电化学原理的气体传感器，用于检测环境中的甲醛浓度。

其工作原理如下：
1. 工作电极：甲醛电化学传感器通常使用贵金属作为工作电极材料，如铂、钯等。

工作电极表面有较大的表面积，有利于提高传感器的灵敏度。

2. 敏感膜：工作电极表面覆盖有一层敏感膜，其主要成分是一种对甲醛具有高度选择性的材料，如Nafion、聚合物等。

敏
感膜的作用是将环境中的甲醛分子吸附在表面，使其与工作电极发生反应。

3. 氧化还原反应：当甲醛分子被吸附在敏感膜上时，与工作电极间会发生氧化还原反应。

具体来说，甲醛分子在电极表面被氧化为CO2，并释放出电子。

释放的电子会通过电极与电解
质溶液中的离子重新结合形成废水，完成氧化还原反应。

4. 电流变化：甲醛氧化还原反应会导致电极上的电流发生变化，这种变化与甲醛浓度呈正比。

通过测量电流的变化，可以间接计算出环境中的甲醛浓度。

需要注意的是，甲醛电化学传感器在使用过程中需要定期校准，以保证测量结果的准确性。

另外，该传感器对其他气体的干扰性较弱，但仍可能受到高湿度、高温和其他有害气体的影响，因此在应用时需要考虑环境条件等因素。

甲醛CH2O传感器甲醛气体传感器模组描述：在线式甲醛气体检测模组,适用于各种环境中的甲醛气体浓度和泄露实时准确检测，采用电学化检测原理传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 4-20Ma/RS485标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 广泛用于科研, 气体监测, 空气质量检测等等领域；甲醛气体传感器模组特性：★原装进口传感器,且体积全球最小；★可检测空气中上百种可燃及有毒有害气体的浓度和泄露；★采用先进微处理技术, 响应速度快, 测量精度高, 稳定性好；★具有良好的搞干扰性能, 使用寿命长达3年;★电压和串口同时输出特点, 方便客户调试使用,★传感器出厂精准标定,使用现场无须标定, 关键参数自动识别；★全量程范围温度数字自动跟踪补偿, 保证测量准确性；★更换时无须标定；★全最简化的外围电路, 生产简单, 操作方便;软件自动校准,★在可直接输出0.4-2V, 0-1.6V, 0-4V, 0-5V等电压信号和TTL电平信号;★安全型电路设计, 可带电热拔插操作;★PPM, %VOL, mg/m3三个单位显示；★防高浓度气体冲击的自动保护功能；应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。

注意事项：气体传感器模组设计七只管脚, 采用插拔方式安装在传感器插座上, 为保证连接可靠应当选择使用专插孔.插孔应当按管脚对应方式布置, 插孔应当垂直安装, 焊接牢固.根据用户的特殊要求, 可以不使用管脚拔插方式, 而采用外部引线方式, 引线型号为ZR-BVR0.75, 线长一般不超过150mm. 在非防爆场所, 可以带电热插拔. 在有防爆要求的工作现场, 安装前必须关闭传感器所连接设备的电源.。

地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：甲醛气体报警器地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：量程选择图表公司简介：深圳市东日瀛能科技有限公司是专业研发、生产、销售工业可燃气体及有害气体检测设备的高新科技企业，是专业从事国际传感器应用硬件、软件及相关系统的应用设计、服务和销售服务的专业系统配套方案提供商。

深圳市东日瀛能科技有限公司的产品现已广泛应用于矿用安全、汽车电子、航海航空、动力机车、医疗器械、通信设备、电力控制、石油化工、大气环保、水质监测等行业，已成为多家国际知名品牌公司在中国的优秀合作伙伴。

在科学技术飞速发展的时代、用先进的技术实力来武装自己。

提高企业竞争实力，为用户带去稳定、可靠、安全的数字化智能产品。

帮助客户提高实现安全生产、时时保障用户利益。

公司用先进的技术和先进的生产工艺，通过现代化生产加工设备，提供给用户高质量，高可靠、功能强，安装调试使用方便的优质产品。

深圳市东日瀛能科技有限公司与其它公司的气体监测设备相比具有应用广泛、使用寿命长、灵敏度高、稳定性好、适合气体多、性价比高、维护成本低、可在线分析等等一系列优点。

电子自动化产业的迅速发展与进步促使气体监测技术、特别是集成智能气体监测技术日地 址：深圳市龙华新区大浪下岭排新工业区14栋4楼 官 网：趋活跃发展，近年来随着半导体技术的迅猛发展，深圳市东日瀛能科技有限公司正和高等院校在大力开展有关集成智能气体监测设备的研制，国内一些著名的高校和研究所以及公司也积极跟进，集成数字化气体监测设备技术取得了令人瞩目的发展。

“让客户第二次购买”是我们的经营理念！带着这种意志，我们将竭诚为您服务！我们有团结创新的精神、精湛严谨的技术、物廉价美的产品、热情周到的服务。

我们注重每一个细节，珍惜每一个机会。

不辜负广大客户的信赖和支持。

我司真诚希望能与您携手合作、共创辉煌！产品简介：本产品是一款采用模块化设计，具有智能化传感器检测技术，固定安装方式的可燃有害气体报警器，仪器采用世界知名品牌的传感器，传感器性能稳定、准确度高、线性好；仪器抗干扰能力强，使用寿命长。

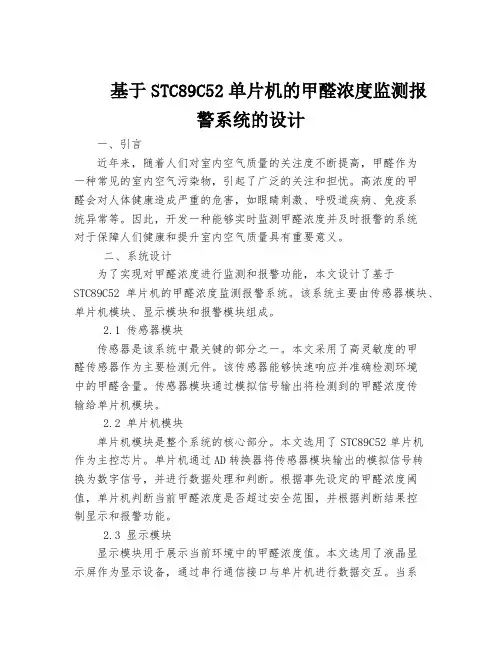

基于STC89C52单片机的甲醛浓度监测报警系统的设计一、引言近年来，随着人们对室内空气质量的关注度不断提高，甲醛作为一种常见的室内空气污染物，引起了广泛的关注和担忧。

高浓度的甲醛会对人体健康造成严重的危害，如眼睛刺激、呼吸道疾病、免疫系统异常等。

因此，开发一种能够实时监测甲醛浓度并及时报警的系统对于保障人们健康和提升室内空气质量具有重要意义。

二、系统设计为了实现对甲醛浓度进行监测和报警功能，本文设计了基于STC89C52单片机的甲醛浓度监测报警系统。

该系统主要由传感器模块、单片机模块、显示模块和报警模块组成。

2.1 传感器模块传感器是该系统中最关键的部分之一。

本文采用了高灵敏度的甲醛传感器作为主要检测元件。

该传感器能够快速响应并准确检测环境中的甲醛含量。

传感器模块通过模拟信号输出将检测到的甲醛浓度传输给单片机模块。

2.2 单片机模块单片机模块是整个系统的核心部分。

本文选用了STC89C52单片机作为主控芯片。

单片机通过AD转换器将传感器模块输出的模拟信号转换为数字信号，并进行数据处理和判断。

根据事先设定的甲醛浓度阈值，单片机判断当前甲醛浓度是否超过安全范围，并根据判断结果控制显示和报警功能。

2.3 显示模块显示模块用于展示当前环境中的甲醛浓度值。

本文选用了液晶显示屏作为显示设备，通过串行通信接口与单片机进行数据交互。

当系统检测到超过设定阈值的甲醛浓度时，显示屏会实时显示警告信息。

2.4 报警模块报警功能是该系统中非常重要的一部分，能够及时提醒用户环境中存在高浓度甲醛并采取相应措施。

本文采用了蜂鸣器作为报警装置，当系统检测到超过设定阈值的甲醛浓度时，蜂鸣器会发出尖锐的声音，提醒用户采取相应的防护措施。

三、系统工作原理甲醛浓度监测报警系统的工作原理如下：首先，传感器模块感知环境中的甲醛浓度，并将模拟信号传输给单片机模块。

单片机通过AD转换器将模拟信号转换为数字信号，并进行数据处理。

然后，单片机根据设定的甲醛浓度阈值进行判断，如果检测到超过安全范围的甲醛浓度，则控制显示模块显示警告信息，并通过报警模块发出声音警示用户。

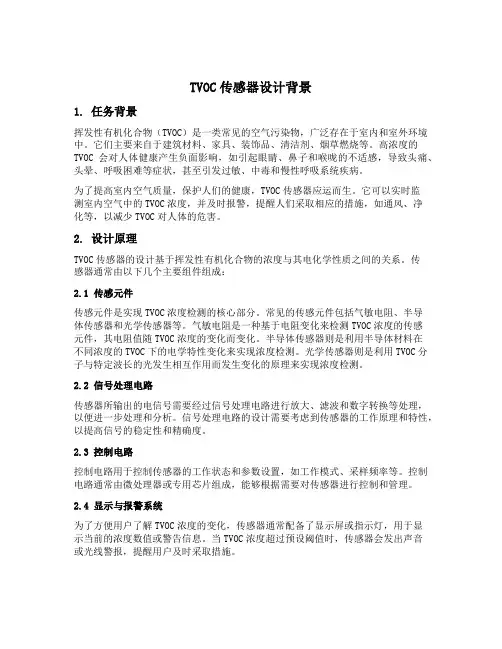

TVOC传感器设计背景1. 任务背景挥发性有机化合物（TVOC）是一类常见的空气污染物，广泛存在于室内和室外环境中。
