甲醛气体浓度检测传感器模组

电化学甲醛传感器原理
电化学甲醛传感器基本原理是利用氧化还原反应与甲醛气体的相互作用来进行甲醛浓度的检测。

传感器中主要包含两个电极：工作电极和参比电极。

工作电极上通常涂有一种催化剂，用于促进甲醛与氧气的氧化反应。

参比电极则用作电池的参考点，保持电化学反应的稳定性。

在工作电极上施加一定的电势时，如果周围环境中存在甲醛气体，甲醛分子将被吸附到工作电极的表面上。

随着甲醛吸附数量的增加，甲醛分子进一步参与氧化还原反应，释放出电子。

这些电子通过电路流动，产生电流信号。

电流信号的大小与甲醛气体的浓度成正比。

所以，通过测量电流信号的大小，就可以得到周围环境中甲醛气体的浓度。

需要注意的是，传感器的灵敏度和选择性是关键。

灵敏度高表示传感器能够检测到低浓度的甲醛气体，而选择性高表示传感器对其他气体的响应较小，能够准确检测甲醛气体。

这些都需要通过适当的催化剂的选择和传感器设计来实现。

甲醛电化学传感器原理
甲醛电化学传感器是一种基于电化学原理的气体传感器，用于检测环境中的甲醛浓度。

其工作原理如下：
1. 工作电极：甲醛电化学传感器通常使用贵金属作为工作电极材料，如铂、钯等。

工作电极表面有较大的表面积，有利于提高传感器的灵敏度。

2. 敏感膜：工作电极表面覆盖有一层敏感膜，其主要成分是一种对甲醛具有高度选择性的材料，如Nafion、聚合物等。

敏
感膜的作用是将环境中的甲醛分子吸附在表面，使其与工作电极发生反应。

3. 氧化还原反应：当甲醛分子被吸附在敏感膜上时，与工作电极间会发生氧化还原反应。

具体来说，甲醛分子在电极表面被氧化为CO2，并释放出电子。

释放的电子会通过电极与电解
质溶液中的离子重新结合形成废水，完成氧化还原反应。

4. 电流变化：甲醛氧化还原反应会导致电极上的电流发生变化，这种变化与甲醛浓度呈正比。

通过测量电流的变化，可以间接计算出环境中的甲醛浓度。

需要注意的是，甲醛电化学传感器在使用过程中需要定期校准，以保证测量结果的准确性。

另外，该传感器对其他气体的干扰性较弱，但仍可能受到高湿度、高温和其他有害气体的影响，因此在应用时需要考虑环境条件等因素。

甲醛CH2O传感器甲醛气体传感器模组描述：在线式甲醛气体检测模组,适用于各种环境中的甲醛气体浓度和泄露实时准确检测，采用电学化检测原理传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 4-20Ma/RS485标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 广泛用于科研, 气体监测, 空气质量检测等等领域；甲醛气体传感器模组特性：★原装进口传感器,且体积全球最小；★可检测空气中上百种可燃及有毒有害气体的浓度和泄露；★采用先进微处理技术, 响应速度快, 测量精度高, 稳定性好；★具有良好的搞干扰性能, 使用寿命长达3年;★电压和串口同时输出特点, 方便客户调试使用,★传感器出厂精准标定,使用现场无须标定, 关键参数自动识别；★全量程范围温度数字自动跟踪补偿, 保证测量准确性；★更换时无须标定；★全最简化的外围电路, 生产简单, 操作方便;软件自动校准,★在可直接输出0.4-2V, 0-1.6V, 0-4V, 0-5V等电压信号和TTL电平信号;★安全型电路设计, 可带电热拔插操作;★PPM, %VOL, mg/m3三个单位显示；★防高浓度气体冲击的自动保护功能；应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。

注意事项：气体传感器模组设计七只管脚, 采用插拔方式安装在传感器插座上, 为保证连接可靠应当选择使用专插孔.插孔应当按管脚对应方式布置, 插孔应当垂直安装, 焊接牢固.根据用户的特殊要求, 可以不使用管脚拔插方式, 而采用外部引线方式, 引线型号为ZR-BVR0.75, 线长一般不超过150mm. 在非防爆场所, 可以带电热插拔. 在有防爆要求的工作现场, 安装前必须关闭传感器所连接设备的电源.。

MQ-7气敏电阻可测量甲醛气体的浓度。

1. MQ-7气敏电阻简介MQ-7气敏电阻是一种常用的气体传感器，可以用于检测一氧化碳（CO）、甲烷（CH4）、甲醛（HCHO）等有毒气体。

MQ-7气敏电阻采用半导体敏感材料制成，具有灵敏度高、响应速度快、稳定性好等特点。

2. MQ-7气敏电阻的工作原理MQ-7气敏电阻的工作原理是基于气敏材料的电阻值随目标气体浓度发生变化而变化。

当目标气体通过传感器时，气敏材料吸附目标气体分子，导致电阻值发生变化。

通过测量电阻值的变化，可以间接测量目标气体的浓度。

3. MQ-7气敏电阻测量甲醛气体浓度的原理甲醛是一种挥发性有机化合物，常见于家具、装饰材料、化妆品等产品中。

甲醛对人体健康有害，长期接触会引发呼吸道疾病、皮肤过敏等问题。

MQ-7气敏电阻可通过敏感材料对甲醛气体进行检测，从而测量出甲醛的浓度。

4. MQ-7气敏电阻测量甲醛气体浓度的应用在室内空气质量监测、家具装饰材料甲醛释放检测、化妆品甲醛含量检测等领域，都可以应用MQ-7气敏电阻进行甲醛浓度的测量。

通过实时监测甲醛浓度，可以及时采取措施保护人体健康。

5. MQ-7气敏电阻测量甲醛气体浓度的优势与传统的甲醛检测方法相比，MQ-7气敏电阻具有检测灵敏度高、响应速度快、成本低廉、操作简便等优势。

在实际应用中，可以方便快捷地进行甲醛浓度的监测和控制。

6. 结语总结来说，MQ-7气敏电阻作为一种常用的气体传感器，可以可靠地测量甲醛气体的浓度。

在环境监测、健康保护等方面具有重要的应用前景。

希望未来能够进一步完善气敏电阻技术，提高测量精度和稳定性，为甲醛浓度监测提供更多有效的手段。

由于甲醛对人体健康的危害，甲醛的监测和控制备受关注。

而MQ-7气敏电阻作为一种能够测量甲醛浓度的传感器，在相关领域具有广泛的应用前景。

下面将会继续探讨MQ-7气敏电阻在监测甲醛浓度方面的优势，并对其在不同领域的应用进行更详细的介绍。

1. MQ-7气敏电阻在甲醛监测中的优势MQ-7气敏电阻在测量甲醛浓度方面具有以下优势：一是灵敏度高。

该传感器是两电极电化学型的传感器，通过扩散原理实现，因此不需要外部采样硬件。

当有甲醛气体存在的时候，将会有一个很小的直流产生；传感器本身不需要电源供应，但是产生的这个电流需要外部的数据采集将其变为可读的信号。

有几种选择满足客户不同的应用。

甲醛传感器特别注意：传感器测试在293K,1个大气压下，相对湿度为35%。

传感器储存在密封的塑料袋中，环境温度20℃,以使其寿命达到最大。

传感器的选择有两种版本满足不同的市场需求。

优异型版本是针对较高性能要求的应用中，例如科学仪表中或者安全危机应用中。

经济型版本是简化的版本，在成本因素比较关键，对精度要求不是很高的情况下，能够提供足够的性能。

如果存疑，我们建议您从优异型版本开始进行产品的研发。

应用电路由于传感器的输出信号非常微弱，因此放大器需要选择高放大倍数的运放。

电路设计和元器件的选择因此显得非常关键。

校准可以通过调整电路的放大倍数（手调电阻或通过数字电位计进行调节，或者固定放大倍数的情况下，知道传感器的灵敏度，从而在软件中实现校准。

上面的参考电路是达特传感器公司为了满足客户开发需求而做的。

应用了JFET短接传感器以阻止传感器在不使用状态下产生的漂移。

同时它还提供了一个真实的地接，这在单边电源供应电路中是必须的。

校准要产生一系列合适的甲醛校准标气是不重要的，并且只能通过使用合适的设备才能够获得。

在有限的条件下，通过协商，客户可以选择由我们在出厂前进行校准或者灵敏度测定，当然这需要付一定的费用。

达特公司可以为客户的研发提供基于液态参考标气的一个台式测试系统。

然而在生产阶段，唯一可接受的方法是通过加湿的渗透管或者扩散管设备。

达特公司可以提供这种测试系统的全套服务。

达特公司不接受为任何使用不恰当的甲醛校准标气活甲醛测试气体的客户提供技术支持。

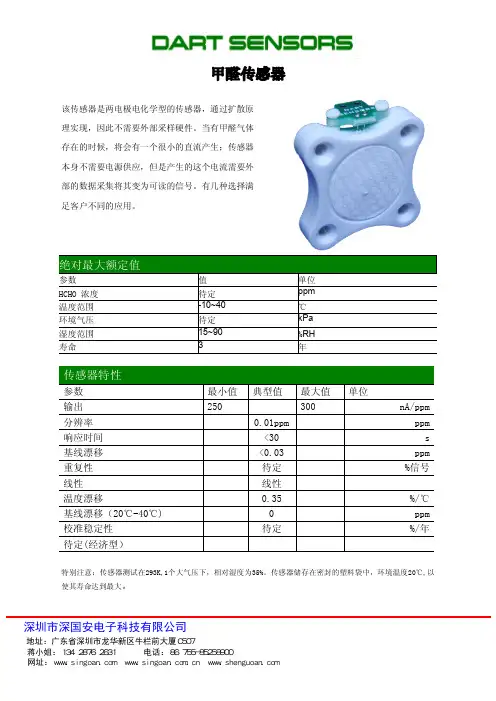

产品数据表：甲醛传感器绪论Dart sensor公司生产的电化学式甲醛气体传感器是真正能够连续监测的传感器，而不需要任何的气体采样或者采用气泵抽取。

这种传感器是从我们已经成功应用的呼吸式酒精传感器基础上开发出来的。

适合于绝大多数的环境（-20℃~+50℃）监测使用（如有特殊介绍，可应用于更高的温度中）。

这款传感器有六大设计结构特点：低成本设计构造简单以及很少的部件使得其成本得到降低，从而形成更有竞争力的价格。

长寿命它使用的是在世界范围内已经有30多年使用经验的呼吸酒精传感器的元件。

而呼吸酒精传感器的精度，稳定性和长久性都是已经得到了验证的。

响应快速一条短小且低阻抗的扩散路径使其响应时间很少电源要求低燃料电池原理意味着它并不需要电源激励，仅仅在信号的处理和显示时需要电能，所以仅仅一个简单的小电池单元即可。

稳定性非常好的稳定性，允许在使用过程中非常长的校准周期可承受高压采用非薄膜构造，不包含在高压环境下容易破碎的元件，经验证，可以承受10个大气压力。

工作原理传感器内部包含一个常规的两电极燃料电池传感器。

工作电极通过外电路将电子释放到计数电极，并且在计数电极端随着氧的减少而消耗，内电路由电解液中的离子流来实现。

设计精良，便于电解液的消长。

电解液的消长随环境温度和湿度的变化而变化，但是仍可正常工作不会影响到校准值。

传感器电路Dart公司的甲醛传感器输出的电流值于空气中从0到高浓度的甲醛浓度呈线性关系。

输出信号需要根据精确度要求进行放大和温度补偿。

信号放大输出信号放大的首选方法是使用一个直接的电流到电压放大的运算放大器。

这样的话传感器将工作在其最好的模式下。

得到的信号值取决于反馈电阻的大小；比方说使用1000欧姆的电阻值，那么一个输出为5nA的信号将会转化为5mV的输出信号。

因为在开路状态传感器可能会逐渐引起偏移，虽然不会对产品有损伤，但是也要花费时间去放电。

所以在储藏期间一般将输出端子进行短路处理，这样就不会出现明显的长期的偏移量。

甲醛气体检测传感器 MQ138醛酮醇类气体传感器简要说明：甲醛气体检测传感器 MQ138醛酮醇类气体传感器量大价优一、尺寸：32mm X22mm X30mm 长*宽*高二、主要芯片：LM393、甲醛感应探头三、工作电压：直流5V四、特点：1、具有信号输出指示灯指示；2、双路信号输出（模拟量输出及TTL电平输出）；3、TTL输出有效信号为低电平；（输出低电平时信号灯亮，可接单片机IO口）4、模拟量输出随浓度增加而增加，浓度越高电压越高；5、对醛、醇、酮、芳族化合物具有很高的灵敏度；6、具有长期的使用寿命和可靠的稳定性；7、快速的响应恢复特性；8、带安装孔，方便固定安装；9、探头可以插拔设计，方便试验。

五、应用：用于家庭、环境的挥发物探测装置，适宜于醛、醇、酮、芳族化合物的探测,气敏感元件测试浓度范围：苯 1 to 100ppm甲苯10 to 100ppm甲醇5 to 100ppm酒精30 to 300ppm丙酮10 to 300ppm甲醛1 to 10ppm 【标注说明】【原理图】【测试程序】实现功能：1、当测量浓度大于设定浓度时，单片机IO口输出低电平/********************************************************************汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*********************************************************************/ /******************************************************************** 说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*********************************************************************/ #include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/******************************************************************** I/O定义*********************************************************************/ sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/********************************************************************结束*********************************************************************/ 【图片展示】。

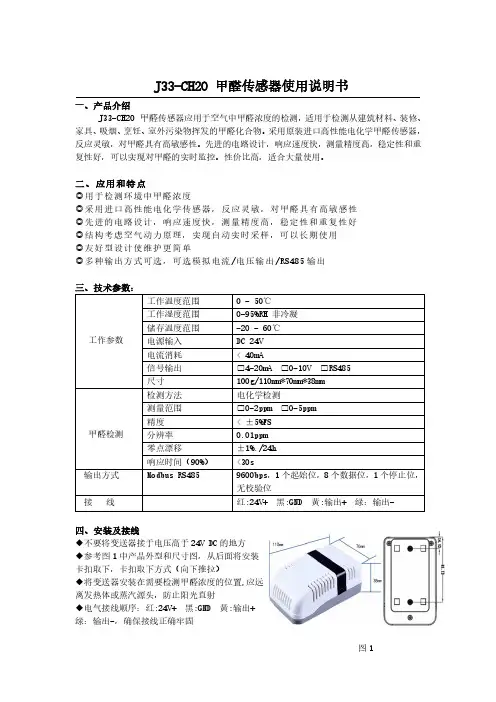

J33-CH2O 甲醛传感器使用说明书一、产品介绍J33-CH2O 甲醛传感器应用于空气中甲醛浓度的检测，适用于检测从建筑材料、装修、家具、吸烟、烹饪、室外污染物挥发的甲醛化合物。

采用原装进口高性能电化学甲醛传感器，反应灵敏，对甲醛具有高敏感性。

先进的电路设计，响应速度快，测量精度高，稳定性和重复性好，可以实现对甲醛的实时监控。

性价比高，适合大量使用。

二、应用和特点◎用于检测环境中甲醛浓度◎采用进口高性能电化学传感器，反应灵敏，对甲醛具有高敏感性◎先进的电路设计，响应速度快，测量精度高，稳定性和重复性好◎结构考虑空气动力原理，实现自动实时采样，可以长期使用◎友好型设计使维护更简单◎多种输出方式可选，可选模拟电流/电压输出/RS485输出三、技术参数：工作参数工作温度范围0 - 50℃工作湿度范围0-95%RH 非冷凝储存温度范围-20 - 60℃电源输入DC 24V电流消耗< 40mA信号输出□4-20mA □0-10V □RS485 尺寸100g/110mm*70mm*38mm甲醛检测检测方法电化学检测测量范围□0-2ppm □0-5ppm 精度< ±5%FS分辨率0.01ppm零点漂移±1%./24h响应时间（90%）<30s输出方式Modbus RS485 9600bps，1个起始位，8个数据位，1个停止位，无校验位接线红:24V+ 黑:GND 黄:输出+ 绿：输出-四、安装及接线◆不要将变送器接于电压高于24V DC的地方◆参考图1中产品外型和尺寸图，从后面将安装卡扣取下，卡扣取下方式（向下推拉）◆将变送器安装在需要检测甲醛浓度的位置,应远离发热体或蒸汽源头，防止阳光直射◆电气接线顺序：红:24V+ 黑:GND 黄:输出+绿：输出-，确保接线正确牢固图1。

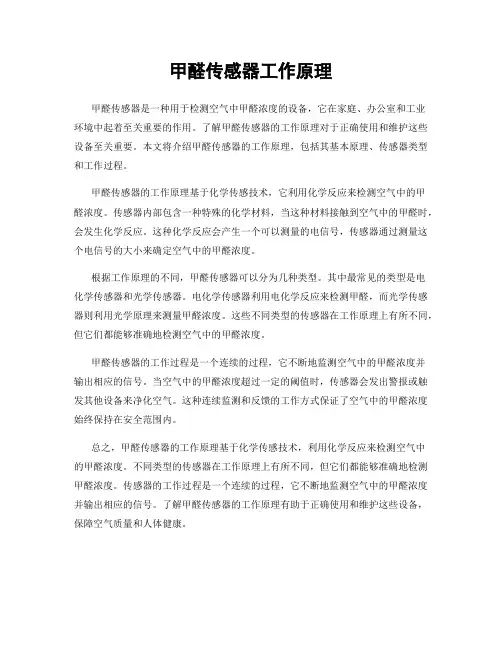

甲醛传感器工作原理
甲醛传感器是一种用于检测空气中甲醛浓度的设备，它在家庭、办公室和工业
环境中起着至关重要的作用。

了解甲醛传感器的工作原理对于正确使用和维护这些设备至关重要。

本文将介绍甲醛传感器的工作原理，包括其基本原理、传感器类型和工作过程。

甲醛传感器的工作原理基于化学传感技术，它利用化学反应来检测空气中的甲
醛浓度。

传感器内部包含一种特殊的化学材料，当这种材料接触到空气中的甲醛时，会发生化学反应。

这种化学反应会产生一个可以测量的电信号，传感器通过测量这个电信号的大小来确定空气中的甲醛浓度。

根据工作原理的不同，甲醛传感器可以分为几种类型。

其中最常见的类型是电
化学传感器和光学传感器。

电化学传感器利用电化学反应来检测甲醛，而光学传感器则利用光学原理来测量甲醛浓度。

这些不同类型的传感器在工作原理上有所不同，但它们都能够准确地检测空气中的甲醛浓度。

甲醛传感器的工作过程是一个连续的过程，它不断地监测空气中的甲醛浓度并
输出相应的信号。

当空气中的甲醛浓度超过一定的阈值时，传感器会发出警报或触发其他设备来净化空气。

这种连续监测和反馈的工作方式保证了空气中的甲醛浓度始终保持在安全范围内。

总之，甲醛传感器的工作原理基于化学传感技术，利用化学反应来检测空气中
的甲醛浓度。

不同类型的传感器在工作原理上有所不同，但它们都能够准确地检测甲醛浓度。

传感器的工作过程是一个连续的过程，它不断地监测空气中的甲醛浓度并输出相应的信号。

了解甲醛传感器的工作原理有助于正确使用和维护这些设备，保障空气质量和人体健康。

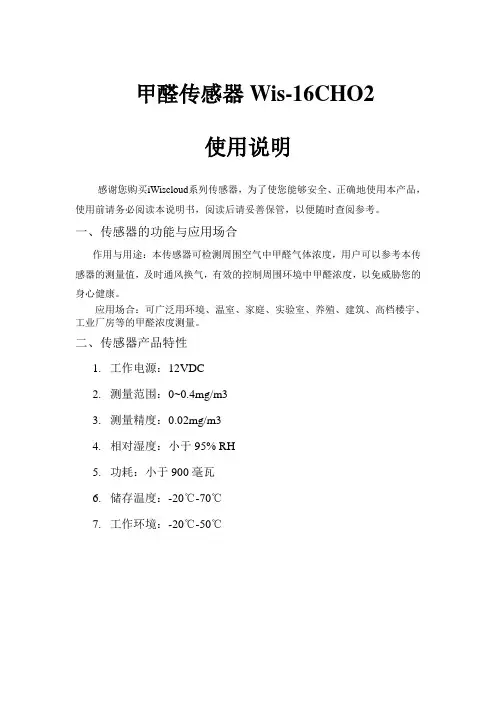

甲醛传感器Wis-16CHO2使用说明感谢您购买iWiscloud系列传感器，为了使您能够安全、正确地使用本产品，使用前请务必阅读本说明书，阅读后请妥善保管，以便随时查阅参考。

一、传感器的功能与应用场合作用与用途：本传感器可检测周围空气中甲醛气体浓度，用户可以参考本传感器的测量值，及时通风换气，有效的控制周围环境中甲醛浓度，以免威胁您的身心健康。

应用场合：可广泛用环境、温室、家庭、实验室、养殖、建筑、高档楼宇、工业厂房等的甲醛浓度测量。

二、传感器产品特性1.工作电源：12VDC2.测量范围：0~0.4mg/m33.测量精度：0.02mg/m34.相对湿度：小于95% RH5.功耗：小于900毫瓦6.储存温度：-20℃-70℃7.工作环境：-20℃-50℃三、产品外形结构及操作说明四、应用信息1、工作与贮存条件超出传感器建议的工作范围可能导致高达3%的临时性漂移信号。

返回正常工作条件后，传感器会缓慢地向校准状态恢复。

在非正常工作条件下长时间使用，会加速产品的老化。

避免将元件长期放在结露和干燥的环境中以及以下环境。

A、盐雾B、酸性或氧化气体，例如二氧化硫，盐酸推荐的存储环境温度：10~40℃湿度：60%RH 以下2、暴露在化学物质中的影响传感器的感应层会受到化学蒸汽的干扰，化学物质在感应层中的扩散可能导致测量值漂移和灵敏度下降。

在一个纯净的环境中，污染物质会缓慢地释放出去。

下文所述的恢复处理将加速实现这一过程。

高浓度的化学污染（如乙醇）会导致传感器感应层的彻底损坏。

3、温度影响甲醛传感器的氧气采集主要是由采集到的甲醛气体在采集模块内部进行电化学反应，电化学反应是会受到一定的温度影响，在适当的温度下会加快化学反应速率，在恶劣的温度下会抑制化学反应速率，因此，建议顾客在此产品的工作环境条件下使用此产品，以免环境条件影响传感器的灵敏度。

4、恢复处理置于极限工作条件下或化学蒸汽中的传感器，通过如下处理程序，可使其恢复到校准时的状态。

源建科技MQ135空气质量传感器什么是MQ135空气质量传感器？MQ135空气质量传感器是一种可探测空气中各种有害气体的传感器，通常用于测量空气中的一氧化碳、氨气、苯、二氧化碳、甲醛等有害气体浓度。

传感器的尺寸较小，需要待测气体散发到传感器附近的空气中，以进行测量。

MQ135传感器可以用于家庭空气质量监控系统、智能家居系统等各种应用中。

MQ135空气质量传感器的工作原理MQ135传感器通过反应气体浓度和传感器电极之间的电阻变化，来测量空气中的有害气体浓度。

传感器的电极表面上涂覆了一层特殊的可燃性有机材料，当待测气体被吸附在电极表面时，便会形成一个二极管结构。

在这个结构下，通过材料附着在电极表面的热敏电阻，监测电阻值的变化，以反映空气中有害气体的浓度。

MQ135空气质量传感器的优势MQ135传感器具有以下几个方面的优势：1. 灵敏度高MQ135传感器可以检测空气中浓度很低的有害气体，感应灵敏度高。

2. 低能耗MQ135传感器是一种低功耗设备，运行时不会耗费过多的电量。

3. 易于使用MQ135传感器可以很容易地与单片机和其他电子设备配合使用。

传感器的信号输出已经被处理成数字信号的形式，便于机器进行处理和分析。

4. 成本低MQ135传感器的制造成本相对较低，可以大规模生产使用。

MQ135空气质量传感器的应用MQ135传感器在以下应用中会被广泛使用：1. 家庭空气质量监控系统MQ135传感器可以与单片机和其他电子设备配合，用于监控家庭中的空气质量，帮助家庭采取有效的措施来保护家庭成员的健康。

2. 智能家居系统MQ135传感器可以与其他智能家居设备配合使用，实现空调、净化器等设备的智能自动控制，以保证室内空气质量的稳定和优质。

3. 工业场景MQ135传感器也可以用于工业现场的空气质量监测，提前预警，为保障工人的健康和安全做出贡献。

结论MQ135空气质量传感器的成本较低、工作原理简单、易于使用和应用广泛，非常适合在各种物联网和其他相关领域中使用。

甲醛CH2O检测仪报警器探测器探头甲醛CH2O泄露检测探测器产品适用于各种环境和特殊环境中的甲醛CH2O气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS 等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

甲醛CH2O气体传感器参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体甲醛CH2O气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;甲醛CH2O检测仪报警器探测器探头产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

甲醛CH2O检测仪报警器探测器探头技术参数：检测气体：空气中的甲醛CH2O气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

电化学甲醛传感器工作原理电化学甲醛传感器是一种能够检测环境中甲醛浓度的传感器。

甲醛是一种有害物质，其存在会对人体健康造成严重威胁。

因此，研发一种高效准确的甲醛传感器对于环境监测和人体健康保护具有重要意义。

电化学甲醛传感器的工作原理基于电化学反应。

其主要由电极、电解质和工作电路等组成。

其中，电极是传感器的核心部件，负责与被测气体发生反应并转化为电信号。

电解质则起到导电的作用，保证电极与电路的连接。

工作电路则用于测量电极产生的电信号，并将其转化为甲醛浓度的数值。

电化学甲醛传感器在工作过程中，首先需要将被测气体与电极接触。

甲醛分子会在电极表面发生氧化还原反应，产生电流信号。

这个过程可以通过电化学方法实现，即在一定的电位下，甲醛分子被氧化成甲醛阳离子，并伴随着电流的产生。

根据法拉第定律，电流的大小与甲醛浓度成正比。

因此，通过测量电流的大小可以间接得到甲醛浓度的信息。

为了提高传感器的灵敏度和准确性，电化学甲醛传感器通常会采用一定的增敏技术。

常见的增敏技术包括使用催化剂提高反应速率、改变电极材料以增加活性等。

这些技术的应用可以使传感器对甲醛的响应更加迅速敏感，提高测量的准确性。

电化学甲醛传感器还需要一定的条件来确保正常工作。

首先，传感器需要在一定的温度范围内工作，过高或过低的温度都会影响传感器的性能。

其次，传感器需要在一定的湿度范围内工作，过高的湿度会导致电极表面水分影响甲醛的反应，从而影响测量的准确性。

最后，传感器需要一定的供电电压和电流，以保证电化学反应的进行和电信号的正常测量。

总结起来，电化学甲醛传感器通过测量甲醛在电极表面产生的电流信号来间接测量甲醛浓度。

其工作原理基于电化学反应，通过增敏技术和保证一定的工作条件，可以提高传感器的灵敏度和准确性。

这种传感器在环境监测和人体健康保护中具有广泛的应用前景。

甲醛CH2O气体检测模块
电化学气体变送模块是一款专门为OEM客户
设计制作的产品，这款模块采用进口电化学气体传
感器，经过标定调较之后，可以用于测量几十种气
体，包括诸如：O2、CO、H2S、CL2、SO2、O3等，
满足了用户对低成本、嵌入式的OEM设计要求，极
大的方便了用户的使用。

模块特点:
1：断电后可以自动短接参考极和工作极，保护传
感器的寿命。

2：傻瓜式两线制接线方式，接线人员不用考虑电
源的正负，接反了也能正常工作。

3：模块性能稳定可靠，具有过压和过流保护。

CH2O甲醛传感器检测模块
SIH4模块硅烷（四氢化硅）传感器检测模块技术参数
传感器：电化学
测量范围：0-10ppm，或指定范围；
分辨率：0.01ppm、0.1ppm；
响应时间：≤30秒
工作模式：连续工作
工作电压：DC12～36V（一般是按照DC24V来设置）
输出电流：4－20mA（也可直接输出继电器开关量）
输出方式：4～20mA ,40～200mV,RS485
温度范围：－20℃～50℃
湿度范围：0 ～95％（RH）无冷凝
外形尺寸：44×44mm
SIH4模块硅烷（四氢化硅）传感器检测模块特点：
1：断电后可以自动短接参考极和工作极，保护传感器的寿命。

2：傻瓜式两线制接线方式，接线人员不用考虑电源的正负，接反了也能正常工作。

3：模块性能稳定可靠，具有过压和过流保护。

DSENSOR多合一气体传感器模组PTQS1005数据手册主要特性◆激光散射原理测量颗粒物浓度◆电化学及半导体原理测量甲醛或TVOC◆红外非分光原理测量二氧化碳◆内部集成温湿度一体检测芯片◆多种传感器统一风道，优化空间和反应速度◆高度集成，方便用户设计概述PTQS1005是一款多合一气体传感器模组，即可以同时测量多种气体指标。

传感器模组内置攀藤科技的激光颗粒物传感器、红外非分光二氧化碳传感器，及最新的电化学和半导体原理相结合的甲醛/TVOC传感器，分别用于颗粒物浓度、二氧化碳和甲醛/TVOC浓度的获取。

传感器模组还内置温湿度传感器芯片。

多种参数将以数字接口的形式统一输出。

本传感器模组通过优化内部结构，使得空气在模组内部的路径与各传感器的取样接口更好地结合，既减小的模组的尺寸，又使各传感器的灵敏度得到保障。

技术指标如表1~6所示表1 颗粒物浓度技术指标注1：最大量程指本传感器确保PM2.5标准值最高输出数值不小于1000微克/立方米。

1000微克/立方米以上以实测为准。

注2：颗粒物浓度一致性数据为测量环境条件为20℃，湿度50%表2 HCHO浓度技术指标表3 TVOC浓度技术指标表4 CO2浓度技术指标表5 温湿度度技术指标表6 基本技术指标数字接口定义PIN1图2 接口示意图电路设计应注意1.PTQS1005需要5V供电，这是因为风机需要5V驱动。

但其他数据通讯和控制管脚均需要3.3V作为高电平。

因此与之连接通讯的主板MCU应为3.3V供电。

如果主板MCU为5V供电，则在通讯线（RXD、TXD）和控制线（SET、RESET）上应当加入电平转换芯片或电路。

2.SET和RESET内部有上拉电阻，如果不使用，则应悬空。

3.PIN7和PIN8为程序内部调试用，应用电路中应使其悬空。

型号定义产品外观尺寸详图：（单位：mm）1.A款正面及侧面PTQS 10 05传感器类型PT-攀藤科技QS-多合一气体传感器模组型号版本05—五种参数2.B款正面及侧面3.AB两款背面附A：传输协议1.主机与传感器模组通讯协议（UART, 9600 ,N ,8, 1）：1.1 主机发送指令最后两字节是16bit校验码，是前面5个字节的累加和指令码定义:例：数据读取指令0x42,0x4D,0xAB,0x00,0x00,0x01,0x3A1.21.3传感器模组应答指令(0xac)1.4传感器模组应答指令(0xad)注：标准颗粒物质量浓度是指用工业金属颗粒物作为等效颗粒进行密度换算得到的质量浓度值，适用于工业生产车间等环境；大气环境颗粒物质量浓度值以空气中主要污染物为等效颗粒进行密度换算，适用于普通室内外大气环境。

FORMALDEHYDE SENSORThis sensor is of the two-electrode electrochemical type, operating by the diffusion principle and as such requires no external sampling hardware. In the presence of formaldehyde gas a small direct current is produced; the sensor requires no power supply of its own but this current requires amplification to make it readable using external data collectionequipment. There are several configuration options to suit a range ofOEM applications.Output Signal ResolutionResponse Time (T90) Baseline Offset Repeatability maximum storage life.Temperature Range Ambient Pressure Range Humidity Range Service Life深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７ 网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ蒋小姐：１３４　２８７６　２６３１ 电话：８６　７５５－８５２５８９００SubstanceCross Sensitivity (%)H2S No dataH 2 0.1 SO 2 12 NO2 No data NO No dataCl 2 -3 C 2H 4 No dataNH 0.0 term transient responseDue to the sensor’s small signal, the amplifier circuit is high -gain; circuit design and component choice is therefore critical. Calibration can be achieved either by physically adjusting the gain of the circuit (manually with a variable resistor or electronically with a digital potentiometer), or us-ing a fixed circuit gain, known sensor sensitivity and a calibration calculation in software.The reference circuit above is available pre-built from Dart Sensors for development purposes. It incorporates a JFET to short the sensor, preventing offsets from building up when not in use. It also generates a virtual ground, a requirement when operating in single-supply environments. The sensor is available in two versions to suit the requirements of different markets. The premium version represents the optimum specification for use where the best performance is required, for example in scientific instrumentation or safety critical applications. The economy is a pared-down variant, offering adequate performance where low cost is of greater importance than absolute precision. If in doubt, Dart Sensors recommends starting your development process with the premium version.深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７ 网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ蒋小姐：１３４　２８７６　２６３１ 电话：８６　７５５－８５２５８９００Part NumberProduction of a suitable span gas for performing formaldehyde calibrations is not trivial, and can only be achieved through the use of suitable equipment. In limited cases, by arrangement, acalibration or sensitivity determination can be carried out at the factory for an additional fee. Dart Sensors can supply a test bench system suitable for development work based on a liquid reference fluid. In production situations the only acceptable method is to use a humidifiedpermeation or diffusion tube based apparatus; Dart Sensors can supply such a system on a turn-key basis. Dart Sensors will not offer technical support where inferior/unsuitable equipment has been used to generate calibration or test gases.深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７ 网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ蒋小姐：１３４　２８７６　２６３１ 电话：８６　７５５－８５２５８９００。
