汽车常用紧固件概述一、紧固件基础知识1.1 概述1.2 紧固件分类1.3 螺纹1.4 螺纹配合等级1.5 紧固件标记方式1.6 紧固件常用材料二、紧固件制造工艺2.1 紧固件生产工艺流程2.2 紧固件生产工序简介2.3 典型工艺路线三、紧固件检验及试验1.1 概述紧固件指能够起紧固作用的零件。
螺纹紧固件是指带有螺纹的紧固件，是根据一定的尺寸制造的，它通过外螺纹和内螺纹的相互配合来发挥其基本功能，我们正是利用螺纹紧固件具备的这种功能，使螺纹紧固件在物体与物体的连接和紧固上，以及物体的移动等方面起到很大作用。
紧固件不仅包括螺纹紧固件，还有垫圈、铆钉、销等。
1.2 紧固件分类紧固件基础知识---紧固件分类自攻螺钉螺栓木螺钉销铆钉螺柱挡圈螺母螺钉垫圈组合件和连接副焊接钉键1.3 螺纹-分类（按用途）根据用途可把螺纹分成四类①紧固螺纹,包括普通螺纹；过渡配合螺纹；过盈配合螺纹；小螺纹；MJ螺纹②传动螺纹，包括梯形螺纹；锯齿形螺纹；方形螺纹。
③管螺纹，55°牙型角的管螺纹；60°牙型角的管螺纹；米制锥螺纹；干密封管螺纹。
④专用螺纹，包括光学仪器用螺纹；锻钢阀门用短牙梯形螺纹；机床梯形螺纹丝杠；石油螺纹；气瓶螺纹等等。
1.3 螺纹-五要素螺纹由牙型、直径、螺距、线数和旋向（螺纹几何尺寸的五要素）确定。
只有五要素完全一致的内外螺纹才能配合使用。
在五要素中，牙型、公称直径、螺距又是主要的三要素，国家标准规定了一些标准的牙型、公称直径和螺距，凡是这些要素都符合标准的都称为标准螺纹。
牙型符合标准，但公称直径或螺距不符合标准的称为特殊螺纹，牙型不符合标准的称为非标准螺纹1.3 螺纹-螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。
它有三角型、梯型、锯齿型和方型等，不同的螺纹牙型有不同的用途,并由不同的代号表示。
1、普通螺纹（M）2、英制管螺纹（G、R、Rp、Rc）3、梯型螺纹（Tr）4、锯齿型螺纹（B）1.3 螺纹-螺纹牙型1、普通螺纹（M）普通螺纹是最常用的连接螺纹，牙型为三角形，牙型角为60°，螺纹特征代号为M。

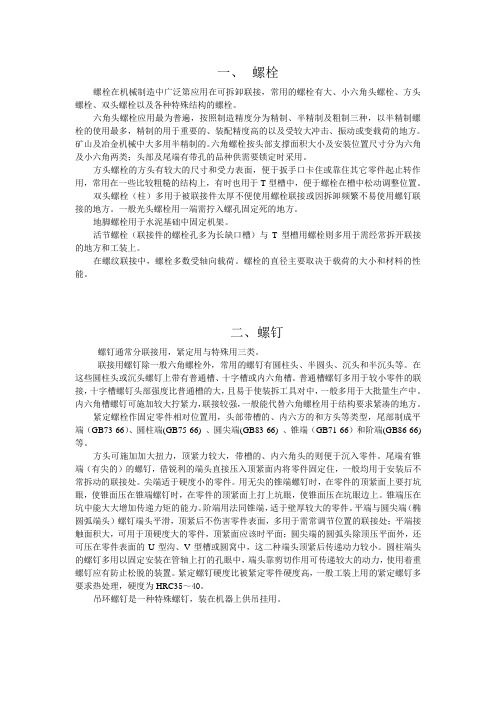

一、螺栓螺栓在机械制造中广泛第应用在可拆卸联接，常用的螺栓有大、小六角头螺栓、方头螺栓、双头螺栓以及各种特殊结构的螺栓。
六角头螺栓应用最为普遍，按照制造精度分为精制、半精制及粗制三种，以半精制螺栓的使用最多，精制的用于重要的、装配精度高的以及受较大冲击、振动或变载荷的地方。
矿山及冶金机械中大多用半精制的。
六角螺栓按头部支撑面积大小及安装位置尺寸分为六角及小六角两类；头部及尾端有带孔的品种供需要锁定时采用。
方头螺栓的方头有较大的尺寸和受力表面，便于扳手口卡住或靠住其它零件起止转作用，常用在一些比较粗糙的结构上，有时也用于T型槽中，便于螺栓在槽中松动调整位置。
双头螺栓（柱）多用于被联接件太厚不便使用螺栓联接或因拆卸频繁不易使用螺钉联接的地方。
一般光头螺栓用一端需拧入螺孔固定死的地方。
地脚螺栓用于水泥基础中固定机架。
活节螺栓（联接件的螺栓孔多为长缺口槽）与T型槽用螺栓则多用于需经常拆开联接的地方和工装上。
在螺纹联接中，螺栓多数受轴向载荷。
螺栓的直径主要取决于载荷的大小和材料的性能。
二、螺钉螺钉通常分联接用，紧定用与特殊用三类。
联接用螺钉除一般六角螺栓外，常用的螺钉有圆柱头、半圆头、沉头和半沉头等。
在这些圆柱头或沉头螺钉上带有普通槽、十字槽或内六角槽。
普通槽螺钉多用于较小零件的联接，十字槽螺钉头部强度比普通槽的大，且易于使装拆工具对中，一般多用于大批量生产中。
内六角槽螺钉可施加较大拧紧力，联接较强，一般能代替六角螺栓用于结构要求紧凑的地方。
紧定螺栓作固定零件相对位置用，头部带槽的、内六方的和方头等类型，尾部制成平端（GB73-66）、圆柱端(GB75-66) 、圆尖端(GB83-66) 、锥端（GB71-66）和阶端(GB86-66)等。
方头可施加加大扭力，顶紧力较大，带槽的、内六角头的则便于沉入零件。
尾端有锥端（有尖的）的螺钉，借锐利的端头直接压入顶紧面内将零件固定住，一般均用于安装后不常拆动的联接处。
紧固件是将两个或两个以上的零件(或构件）紧固连接成为一见整体时所采用的一类机械零件的总称。
市场上也称为标准件。
它通常包括以下12类零件：1。
螺栓:由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合,用于紧固连接两个带有通孔的零件.这种连接形式称螺栓连接.如把螺母从螺栓上旋下,有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
2. 螺柱:没有头部的，仅有两端均外带螺纹的一类紧固件。
连接时,它的一端必须旋入带有内螺纹孔的零件中,另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一见整体。
这种连接形式称为螺柱连接,也是属于可拆卸连接。
主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
3。
螺钉：也是由头部和螺杆两部分构成的一类紧固件,按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉.机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合(这种连接形式称为螺钉连接，也属于可拆卸连接;也可以与螺母配合,用于两个带有通孔的零件之间的紧固连接。
）紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉例如有吊环螺钉等供吊装零件用。
4。
螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。
5. 自攻螺钉：与机器螺钉相似，但螺杆上的螺纹为专用的自攻螺钉用螺纹.用于紧固连接两个薄的金属构件，使之成为一件整体，构件上需要事先制出小孔，由于这种螺钉具有较高的硬度,可以直接旋入构件的孔中,使构件中形成响应的内螺纹。
这种连接形式也是属于可拆卸连接。
6. 木螺钉：也是与机器螺钉相似,但螺杆上的螺纹为专用的木螺钉用罗纹，可以直接旋入木质构件（或零件）中，用于把一个带通孔的金属（或非金属）零件与一个木质构件紧固连接在一起。
这种连接也是属于可以拆卸连接.7. 垫圈：形状呈扁圆环形的一类紧固件。
紧固件知识汇编中和职中税先德1、了解紧固件的定义。
紧固件是将二个或二个以上零件(或构件)紧固连接成为一件整体时所采用的一类机械零件的总称。
紧固件的特点是品种规格繁多，性能用途各异，而且标准化、系列化、通用化程度极高，因此也有人把已有国家标准的一类紧固件称为标准紧固件，或简称为标准件。
2、紧固件的分类紧固件通常被分为螺栓、螺柱、螺钉、螺母、自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、组合件和连接副、焊钉等12大类，螺栓：由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,通常与螺母或螺孔配合,用于连接两个带有通孔或螺孔的物件；螺柱：没有头部的，仅有两端均有外螺纹的一类紧固件；螺钉：也是由头部和螺杆两部分构成的一类紧固件，通常分为：机械螺钉、紧定螺钉、特殊用途螺钉；螺母：带有内螺纹孔，形状一般为扁六角柱形或圆柱形，配合螺柱、螺栓用于连接两个物件，使之成为一个整体。
自攻螺钉：这种螺钉具有较高的硬度，可以直接旋入构件。
销：主要供零件定位、零件连接、固定零件、传递动力之用。
垫圈：分：扁圆环形、弹性垫圈挡圈：供装在机器、设备的轴槽或孔槽中，使两个零件不会轴向移动；铆钉：由头部和钉杆两部分构成的一类紧固件；3、紧固件的行业标准紧固件标准（DIN德标,GB国标，ASME/IFI/ANSI美标,Q汽标，PEM标准，JB标准机械部，EN欧标，ISO国际标准，JIS日标，HG化工标准，NFE法标，UNI意大利标准，BS英标，其他常用标准4、螺纹的定义螺纹是在圆柱或圆锥母体外表面或内表面的截面上制出的螺旋线形的、具有特定截面的连续凸起部分。
5、螺纹的种类，代号，以及各类螺纹的用途。
螺纹按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。
螺纹分布在母体外表面的叫外螺纹，在母体内表面的叫内螺纹。
三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动。
圆柱螺纹：三角形螺纹自锁性能好。
它分粗牙和细牙两种﹐一般联接多用粗牙螺纹。
五金配件分类五金配件是指各种用于装修、维修、建筑等领域所需的金属零部件和其他相关配件。
它们在各个行业都起着重要的作用，为各种工程提供了必要的支持和保障。
本文将以五金配件为主题，依次介绍常见的五金配件分类。
一、螺丝类五金配件螺丝是最常见的五金配件之一，广泛应用于家居装修和机械制造等领域。
螺丝可分为螺纹螺丝和自攻螺丝。
螺纹螺丝通过螺纹与螺母的配合，起到连接和固定的作用。
自攻螺丝则是通过自身的尖锐头部，将其钻入物体中，从而实现固定的目的。
二、紧固件类五金配件紧固件是指用于连接、固定和安装的五金配件。
它包括螺栓、螺母、垫圈、销子等。
螺栓是一种具有外螺纹和螺纹螺栓头的紧固件，通过与螺母配合使用，起到连接和固定的作用。
垫圈则常用于增加紧固件的压力面积，以防止松动或损坏。
销子主要用于连接和固定零部件，通过将销子插入两个或多个零部件的孔中，实现紧固和固定。
三、管件类五金配件管件是指用于连接和支撑管道的五金配件。
它包括弯头、法兰、三通等。
弯头是一种用于改变管道方向的管件，常用于管道系统的弯曲部位。
法兰是一种通过螺栓与法兰垫圈连接管道的配件，用于连接两段管道或管道与设备的接口。
三通是一种具有三个出口的管件，常用于分支管道系统。
四、门窗五金配件门窗五金配件是指用于门窗安装和使用的配件。
它包括门锁、门铰链、窗扇、玻璃夹等。
门锁是门的安全锁具，用于保证门的开关安全和防盗功能。
门铰链是门的连接件，用于连接门和门框，使门能够开关。
窗扇是窗户的移动部件，通过窗扇的开合实现通风和采光。
玻璃夹是用于固定玻璃的配件，常用于玻璃门、窗等的安装。
五、家具五金配件家具五金配件是指用于家具制造和装配的配件。
它包括家具脚、家具五金连接件、家具滑轨等。
家具脚是家具的支撑部件，用于支撑家具并调节家具的高度。
家具五金连接件是家具的连接配件，用于连接家具的各个部件。
家具滑轨是家具抽屉的滑动装置，使抽屉能够平稳地开合。
五金配件是各种用于装修、维修、建筑和制造等领域所需的金属零部件和其他相关配件。
紧固件和标准件的区别紧固件和标准件是工程中常用的两类零部件，它们在机械制造和装配中都起着至关重要的作用。
虽然它们都是用来连接零部件的，但是在实际应用中，它们有着不同的特点和用途。
下面我们将从材料、制造工艺、使用范围等方面来探讨紧固件和标准件的区别。
首先，从材料上来看，紧固件和标准件的材料有所不同。
紧固件通常采用碳钢、合金钢、不锈钢等材料制造，以满足其在工程中承受较大拉力、剪力和扭矩的要求。
而标准件则通常采用优质碳素结构钢、合金结构钢、不锈钢等材料制造，以保证其在连接、传递力量和运动中的稳定性和可靠性。
其次，从制造工艺上来看，紧固件和标准件的制造工艺也有所不同。
紧固件通常需要经过冷镦、热镦、车削、铣削、热处理等工艺加工而成，以保证其在使用过程中不易断裂、变形或者螺纹脱落。
而标准件则通常采用模具冲压、数控车床加工、热处理等工艺制造而成，以保证其尺寸精度和表面光洁度。
再次，从使用范围上来看，紧固件和标准件的使用范围也有所不同。
紧固件主要用于连接和固定机械零部件，如螺栓、螺母、垫圈、销钉等，其作用是将连接的零部件固定在一起，以保证机械设备的正常运行。
而标准件则主要用于传递力量和运动，如轴承、齿轮、联轴器等，其作用是在机械设备的运动过程中传递力量和转动。
最后，虽然紧固件和标准件在材料、制造工艺和使用范围上有所不同，但是它们在工程中都起着至关重要的作用。
在实际应用中，我们需要根据具体的工程要求来选择合适的紧固件和标准件，以保证机械设备的正常运行和安全性。
总之，紧固件和标准件虽然在工程中有着不同的用途和特点，但是它们都是不可或缺的重要零部件。
只有深入了解它们的区别和特点，我们才能更好地应用于实际工程中，确保机械设备的正常运行和安全性。
紧固件标准件手册紧固件是机械行业中常用的零部件，它们在机械装配中起着非常重要的作用。
在工程设计和制造过程中，正确选择和使用紧固件是非常关键的。
因此，掌握紧固件标准件的相关知识对于工程师和技术人员来说至关重要。
一、紧固件的分类。
紧固件按照用途和结构可以分为螺栓、螺母、螺钉、螺柱、垫圈等。
螺栓通常用来连接两个或多个零部件，而螺母则用来固定螺栓。
螺钉通常用于固定薄板或者塑料件。
螺柱则是一种类似于螺栓的紧固件，但是它没有螺纹，通常用于支撑或者定位。
垫圈则用来增加紧固件的承载面积，防止零部件受到损坏。
二、紧固件的材料。
紧固件的材料通常包括碳素钢、合金钢、不锈钢、黄铜、铝合金、钛合金等。
不同的材料具有不同的强度、耐腐蚀性和温度特性，因此在选择紧固件材料时需要根据具体的使用环境和要求进行合理的选择。
三、紧固件的标准。
紧固件的标准化对于保证机械装配的质量和可靠性非常重要。
常见的紧固件标准包括GB、ISO、DIN、ANSI/ASME等。
这些标准规定了紧固件的尺寸、材料、强度等要求，确保了紧固件的互换性和可靠性。
四、紧固件的选用原则。
在实际工程中，选择合适的紧固件是非常重要的。
首先需要根据装配的要求和受力情况选择合适的紧固件类型和规格。
其次需要根据使用环境和工作条件选择合适的材料和表面处理方式。
最后需要根据紧固件的标准和要求进行选用，确保紧固件的可靠性和安全性。
五、紧固件的安装和使用。
在紧固件的安装过程中，需要注意正确的安装方法和扭矩要求，确保紧固件的安装质量。
在紧固件的使用过程中，需要定期检查紧固件的状态，确保紧固件的可靠性和安全性。
六、紧固件的质量控制。
在紧固件的生产和使用过程中，质量控制是非常重要的。
生产厂家需要严格控制原材料的质量，确保紧固件的强度和可靠性。
用户在使用紧固件时也需要严格按照要求进行安装和使用，确保紧固件的质量和安全性。
总结：紧固件作为机械装配中的重要零部件，对于保证机械装配的质量和可靠性起着非常重要的作用。
紧固件培训资料紧固件是机械制造中广泛使用的连接元件，用于固定和连接不同部件或构件。
它们在各种行业中都得到广泛应用，例如机械制造、汽车、航空航天、电子设备等。
由于紧固件的作用至关重要，掌握相关知识和技能对于工程师和相关从业人员来说是非常重要的。
本文将为您介绍一些有关紧固件的基础知识和培训资料。
一、紧固件概述紧固件是指用来连接或固定零件的器具或装置，通常包括螺钉、螺母、垫圈、螺栓、螺柱等。
它们通过力的形式将各个部件固定在一起，保证机械装置的正常工作和安全运行。
紧固件的种类繁多，不同的应用场景需要使用不同类型的紧固件。
二、螺纹紧固件螺纹紧固件是最常见的一种紧固件，它们通过螺纹的连接方式实现固定效果。
常用的螺纹紧固件有螺钉和螺母。
螺纹紧固件可以采用不同的螺纹类型，例如常用的公制螺纹和英制螺纹。
了解螺纹紧固件的基本知识和使用技巧对于正确使用和维护机械设备至关重要。
三、紧固件的材料和表面处理紧固件的材料选择和表面处理对于其性能和寿命具有重要影响。
常用的紧固件材料包括碳钢、合金钢、不锈钢等。
不同材料具有不同的力学性能和耐腐蚀性能，因此在选择紧固件材料时需充分考虑使用环境和要求。
另外，表面处理可以改善紧固件的耐腐蚀性能和外观质量，常见的表面处理方法包括镀锌、镀镍、电镀等。
四、紧固件的安装和拧紧正确的安装和拧紧紧固件是确保其性能和质量的重要步骤。
过松的紧固件可能导致连接失效，而过紧的紧固件可能引起应力集中和螺纹损坏。
安装时应严格按照规范进行，使用合适的工具和方法，避免应力集中和松动。
拧紧紧固件时应根据具体要求选择合适的拧紧扭矩和拧紧角度。
五、紧固件的质量控制紧固件的质量控制对于确保连接的可靠性和安全性十分重要。
各个环节的质量控制包括原材料的检验、生产工艺的控制、产品的测试和检验等。
常见的质量控制方法有寸法和外观检验、拉力和扭矩测试等。
了解质量控制方法和要求有助于提高紧固件的质量和可靠性。
六、紧固件培训资料推荐为了帮助从业人员更好地掌握紧固件的知识和技能，以下是一些优秀的紧固件培训资料推荐：1. 《紧固件工程手册》：该手册详细介绍了紧固件的基础知识、设计原理、选型方法等内容，是一本非常实用的参考书。
