第7章射线探伤——底片评定第7 章底片评定7.1.评片基本要求7.1.1 评片的一般程序步骤1）评定底片本身质量的合格性：为了得到准确的评定结果，要进行评定的底片质量必须合格。
黑度：利用黑度计（密度计）测定黑度范围是否处于相应标准规定的范围内，对比度应适当，没有达到标准要求黑度的底片属于底片品质不合格。
例如JB/T4730.2-2005《承压设备无损检测第2 部分：射线检测》第4.11.2 规定底片评定范围内的黑度D 应符合下列规定：A 级：1.5≤D≤4.0；AB 级：2.0≤D≤4.0；B 级：2.3≤D≤4.0。
用X 射线透照小径管或其它截面厚度变化大的工件时，AB 级最低黑度允许降低至1.5；B 级最低黑度可降至2.0。
采用多胶片方法时，单片观察的黑度应符合以上要求。
双片迭加观察仅限于 A 级，叠加观察时，单片的黑度应不低于1.3。
对评定范围内的黑度 D＞4.0 的底片，如有计量检定报告证明所用观片灯在底片评定范围内的亮度能够满足4.10.3 的要求，允许进行评定。
注：该标准中4.10.3 要求底片评定范围内的亮度符合下列规定：a）当底片评定范围内的黑度D≤2.5 时，透过底片评定范围内的亮度应不低于30cd/m2。
b）当底片评定范围内的黑度D＞2.5 时，透过底片评定范围内的亮度应不低于10cd/m2。
又例如GB/T3323-2005《金属熔化焊焊接接头射线照相》6.8 项规定射线底片黑度（测量允许误差为±0.1）应满足：A 级≥2.0（经合同各方商定，可降为1.5）B 级≥2.3（经合同各方商定，可降为2.0）当观片灯亮度按6.10 中所规定的足够大时，可采用较高的黑度。
采用多胶片透照，而用单张底片观察评定时，每张底片的黑度应满足上述要求。
采用多胶片透照，且用两张底片重叠观察评定时，单张底片的黑度应不小于1.3。
注：该标准6.10 规定：观片灯的亮度应能保证底片透过光的亮度不低于30cd/m2，尽量达到100cd.m2。

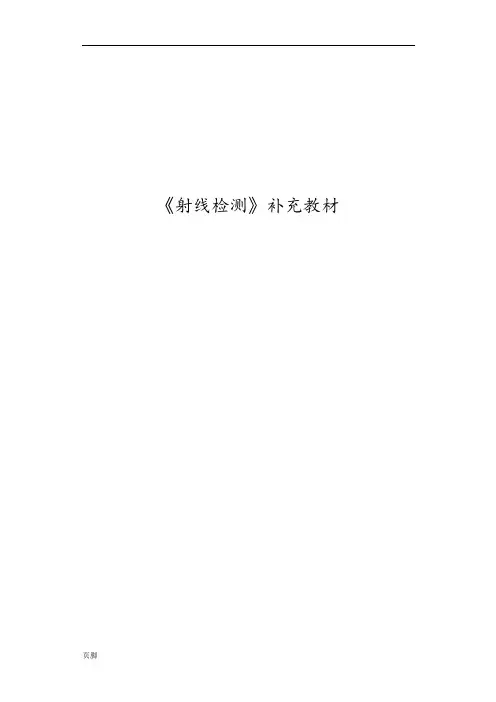

《射线检测》补充教材页脚第六章射线照相底片的评定6.1评定的基本要求-底片质量要求 -评定环境、设备的要求 -评定人员条件要求.6.1.1底片质量要求⑴灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。
在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。
用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。
要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质指数（Z）是否达到标准规定要求等，满足标准规定为合格。
⑵黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。
根据JB4730标准规定，国观片灯亮度必须满足观察底片黑度Dmin≥2.0。
底片黑度测定要求：按标准规定，其下限黑度是指底片两端焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。
只有当有效评定区各点的黑度均在规定的围方为合格。
底片评定围的黑度应符合下列规定：A级：≥1.5；AB级：≥2.0；B级：≥2.3；经合同各方同意，AB级最低黑度可降低至1.7，B级最低黑度可降低至2.0。
透照小径管或其它截面厚度变化大的工件时，AB级最低黑度允许降低至1.5。
采用多胶片技术时，单片观察时单片的黑度应符合以上要求，多片迭加观察时单片黑度应不低于1.3。
⑶标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。
常用标记分为识别标记：如工件编号、焊缝编号、及部位片号、透照日期；定位标记：如中心定位标记、搭接标记和标距带等；返修标记：如R1…N。
上述标记应放置距焊趾不少于5mm。
⑷伪缺陷：因透照操作或暗室操作不当，或由于胶片，增感屏质量不好，在底片上留下的缺陷影像，如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。
一、底片评定的基本要求评片工作一般包括下面的内容：1）评定底片本身质量的合格性；2）正确识别底片上的影像；3）依据从已知的被检工件信息和底片上得到的影像信息，按照验收标准或技术条件对工件质量作出评定；4）记录和资料。
1.底片质量要求（1）灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。
在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。
用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。
要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质丝号是否达到标准规定要求等，满足标准规定为合格。
（2）黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。
底片黑度测定要求：按标准规定，其下限黑度是指底片两端搭接标记处的焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。
只有当有效评定区内各点的黑度均在规定的范围内方为合格。
（底片黑度有一定的范围，才有可能成为影像）底片评定范围内的黑度应符合下列规定A级：1.5≤D≤4.5；AB级 2.0≤D≤4.5；B级：2.3≤D≤4.5；透照小径管或其它截面厚度变化大的工件时，经合同各方同意，AB级最低黑度可降低至1.5，B级最低黑度可降低至2.0。
采用多胶片技术时，单片观察时单片的黑度应符合以上要求，A级允许以双片叠加观察,双片迭加观察时单片黑度应不低于1.3。
对评定范围内黑度D＞4.5的底片，如有计量检定报告证明所用观片灯的亮度能满足要求，并经合同各方同意，允许进行评定。
（3）标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。
常用标记分为识别标记：如产品编号、焊接接头编号、部位编号和透照日期。
射线探伤底片评定6.1 底片质量及评片工作的要求6.1.1底片质量1．黑度按照JB4730-94和GB3323-87标准，x射线底片黑度应控制在1.2～3.5；γ射线底片黑度控制在1.8～3.5。
黑度用黑度计来测量。
其下限值是在底片两端的搭接标记内侧焊缝上无缺陷处测量，测多少点不限，但不能取平均值，其每一点测量值应不小于下限值。
上限值是在主射线束照射的底片的中间部位焊缝近旁的母材上测量，每一点的测量值应不高于上限值。
底片上缺陷部位的黑度不受上述限制。
2．象质指数底片上显示出的最小线径的象质指数应满足该透照厚度规定达到的象质指数。
象质指数的观察借助于刻有10×10小窗口的黑纸板或黑塑料板来进行。
在观片灯下将小窗口放置在底片焊缝上有象质计一端的端头，且将小窗在焊缝上慢慢地向底片中部移动，注意观察小窗口，首先发现的连接小窗口上下边缘的金属丝影象，就是所显示的象质指数的影象。
3．影象识别要求底片上所显示的象质计、定位标记、识别标记、“B”铅字等符号，必须位置正确，类别齐全，数量足够，且不掩盖被检焊缝影象。
4．不允许的假缺陷在底片评定区域内不应有妨碍底片评定的假缺陷。
如：灰雾、水迹、化学污斑、暗室处理条纹、划痕、指纹、静电痕迹、黑点、撕裂和增感屏不好造成的假缺陷。
5．“B”铅字显示透照盒背后确实放置有“B”铅字，底片未显示“B”字或显示较黑的“B”字，不影响底片质量，若显示较淡的“B”字则是背散射线防护不够，该张底片应重照。
6．底片规格底片长度应等于L eff加20mm。
底片宽度应容纳下焊缝和热影响区的宽度和焊缝两边所放各种铅质符号。
7．焊缝影象位置透照焊缝的部位，必须平行显示在底片的中部，若有丁字口也要置于底片中间部位。
底片不允许有白头。
6.1.2评片工作条件1．评片应有专用的评片室。
评片室的光线应稍暗一些，室内的照明不应在底片上产生反射光。
评片室应宁静、卫生、通风良好。
工作台上应能妥善放置观片灯、黑度计、评片尺、纪录纸、相关标准等。
