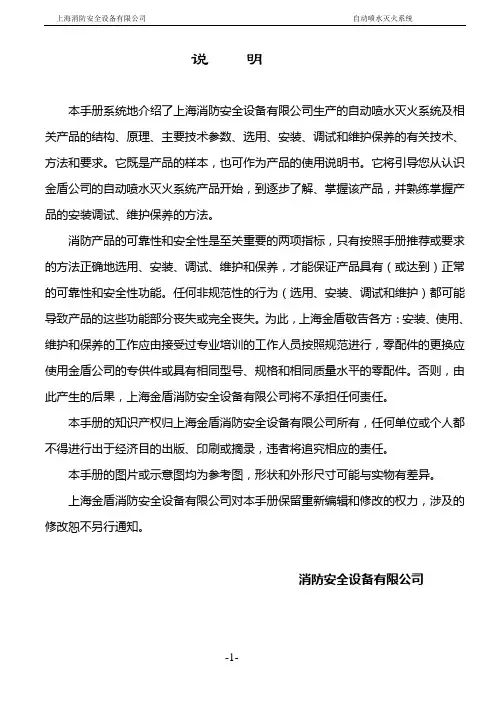

说明本手册系统地介绍了上海消防安全设备有限公司生产的自动喷水灭火系统及相关产品的结构、原理、主要技术参数、选用、安装、调试和维护保养的有关技术、方法和要求。
它既是产品的样本，也可作为产品的使用说明书。
它将引导您从认识金盾公司的自动喷水灭火系统产品开始，到逐步了解、掌握该产品，并熟练掌握产品的安装调试、维护保养的方法。
消防产品的可靠性和安全性是至关重要的两项指标，只有按照手册推荐或要求的方法正确地选用、安装、调试、维护和保养，才能保证产品具有（或达到）正常的可靠性和安全性功能。
任何非规范性的行为（选用、安装、调试和维护）都可能导致产品的这些功能部分丧失或完全丧失。
为此，上海金盾敬告各方：安装、使用、维护和保养的工作应由接受过专业培训的工作人员按照规范进行，零配件的更换应使用金盾公司的专供件或具有相同型号、规格和相同质量水平的零配件。
否则，由此产生的后果，上海金盾消防安全设备有限公司将不承担任何责任。
本手册的知识产权归上海金盾消防安全设备有限公司所有，任何单位或个人都不得进行出于经济目的出版、印刷或摘录，违者将追究相应的责任。
本手册的图片或示意图均为参考图，形状和外形尺寸可能与实物有差异。
上海金盾消防安全设备有限公司对本手册保留重新编辑和修改的权力，涉及的修改恕不另行通知。
消防安全设备有限公司目录1、ZSFZ型湿式报警阀装置 (1)2、ZSDG型雨淋阀装置 (3)ZSFGq15气控雨淋阀控制管路 (6)3、ZSFM型膜式雨淋阀 (7)4、ZSFU型预作用阀装置 (9)i.型预作用空气维护系统 (15)ii.型预作用充气报警控制柜 (16)5、ZSTP普通型玻璃球洒水喷头 (17)6、ZSTZ直立型玻璃球洒水喷头 (19)7、ZSTX下垂型玻璃球洒水喷头 (21)8、ZSTB边墙型玻璃球洒水喷头 (23)9、ZSTYB隐蔽型玻璃球洒水喷头 (25)10、ZSTP-20普通型玻璃球洒水喷头 (26)11、ZSTSB-20边墙型玻璃球洒水喷头 (27)12、ZSTYS20型快速响应早期灭火洒水喷头 (29)13、ZSTXy型易熔合金喷头 (31)14、ZSTM型水幕喷头 (33)15、ZSTWB型高速水幕喷头 (37)16、ZSTWC型中速水幕喷头 (41)17、ZSJZ型水流指示器 (44)18、ZSJZ-I型水流指示器 (46)20、ZSJZ-II型水流指示器 (48)21、ZSJY型压力开关 (50)22、ZSJL型水力警铃 (51)23、ZSFD型对夹式安全信号蝶阀 (52)24、ZSFP25型自动排气阀 (54)25、ZSFPd25型电磁排气阀组 (55)26、ZSPC型消防电磁阀 (56)27、ZSMD型末端试水装置 (58)28、喷头附件 (59)i. ZSPR型喷头装饰盘 (59)ii. ZSPz390型喷头聚热罩 (60)iii. ZSPH15型喷头保护架 (61)iv. ZSPZ型洒水喷头专用扳手 (62)v. ZSPj20型万向接头 (63)续：ZSTWC 型中速水雾喷头ZSTWC 型中速水雾喷头一说明：中速水雾喷头是水雾灭火系统中的主要部件，用来保护闪点在66℃以上的易燃液体、气体和固体危险区，水流通过此喷头后迅速雾化喷射，提高了灭火效能。
1、说明
ZSTM型水幕喷头是消防系统中的一个重要部件之一。
它通常与雨淋报警阀，供水管网和探测报警装置等组成水幕消防系统。
适用于需要用水幕来保护的建筑物。
主要用于窗口，门洞及防火卷帘门、剧院幕布等冷却保护，也可以起到防火阻隔作用。
产品标准：GB5135.13-2006《I自动喷水灭火系统第13部分：水幕喷头》
2、工作原理：
当火灾发生时，探测报警装置进行报警，并且开启雨淋报警阀向管网系统供水，水流经过喷头的喷咀时，从半圆形开口处按预定方向喷射出密集粒状水滴而形成一个水幕用来冷却保护防火卷帘门，剧院幕布等。
也可以起到阻火隔离作用。
3、结构形状
4、ZSTM A-T下垂式水幕喷头
4.1 、喷头型号规格：
4.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、下垂式水幕喷头喷射曲线图：
5、ZSTM B-G窗口式水幕喷头：5.1、喷头型号规格：
5.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、窗口式水幕喷头喷射曲线图：
6、ZSTM B-L檐口式水幕喷头：6.1、喷头型号规格：
6.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、檐口式水幕喷头喷射曲线图：。
ZSTM 型水幕喷头一、产品概述：该喷头是水幕系统的一个组成部件。
主要安装于舞台口、门窗、孔洞口以及檐口用来阻火、隔断火源，也可与防火门、防火卷帘、防火幕布配合使用，通过冷却，以增加其耐火性能，还可单独作为防火分区代替防火分隔设施。
水幕喷头不能用于灭火。
A型水幕喷头的入水口与出水口成一直线，即水幕倾角为0º。
主要用于防火分隔（如：舞台台口、自动扶梯、中庭周边处及建筑物的防火分区等），喷头一般向下布置成3排，且应保证水幕的宽度不小于6m。
B型、C型水幕喷头的入水口与出水口成90º，即水幕倾角为90º，其中B型只有一个出水口，C型有两个出水口。
主要用于冷却防火分隔物（如：门窗、墙、防火门及防火卷帘等），喷头一般直立布置成单排，开口面向冷却对象。
二、产品主要技术参数：产品按GB5135.13-2006《自动喷水灭火系统第13部分：水幕喷头》标准组织生产，通过国家固定灭火系统和耐火构件质量监督检验中心检验。
ESFR 早期抑制快速响应喷头一、产品用途：ESFR喷头即早期抑制快速响应喷头，是响应时间指数RTI≤28±8（m²s）0.5,用于保护高堆垛与高货架仓库的大流量特种洒水喷头。
是一种快速响应火灾、高工作水压及大动量喷水等现代自动洒水喷头技术完美组合的新型喷头，是专门为了对付高架仓库火灾而设计的。
通常用于保护储藏I～Ⅳ类物品、塑料物品和混杂物品的仓库。
ZSTWB型离心式水雾喷头一、产品概述：该喷头是水雾系统的一个重要组成部件。
其喷射的雾状水滴是不连续的、间断水滴，因而具有良好的高压绝缘性能，主要特点为：对油类火灾效果良好，对电气火灾能带电灭火，对火灾扑灭后，复燃性极小。
通常用于扑灭固体火灾、闪点高于60℃的液体火灾以及电气火灾。
如：电厂的发电设备、电缆、发电机组、油浸式电力变压器、油开关及集油坑等。
该喷头工作压力不应低于0.35MPa，可根据灭火要求任意布置。
1 自动喷水灭火系统1.1 ZST系列玻璃球洒水喷头1.1.1 ZSTP15普通型玻璃球洒水喷头1.1.2 ZSTZ15直立型玻璃球洒水喷头1.1.3 ZSTX15下垂型玻璃球洒水喷头1.1.4 ZSTB 边墙型玻璃球洒水喷头1.1.5 ZSTBZ15 直立边墙型玻璃球洒水喷头1.1.6 ZSTP20普通型玻璃球洒水喷头1.1.7 ZSTBS20水平边墙型玻璃球洒水喷头1.1.8 ZSTDY隐蔽型玻璃球洒水喷头1.1.9 易熔合金洒水喷头1.1.10 JD系列玻璃球洒水喷头1.2 快速响应早期抑制（ESFR）洒水喷头1.2.1 ZSTYS下垂型早期抑制快速响应喷头1.2.2 ZSTYZ 直立型早期抑制快速响应喷头1.3 水雾喷头1.3.1 ZSTWB型高速水雾喷头1.3.2 ZSTWC型中速水雾喷头1.4 水幕喷头1.4.1 ZSTMX 下垂型水幕喷头1.4.2 ZSTMS 水平型水幕喷头1.4.3 ZSTMSП双缝型水幕喷头1.4.4 ZSTMY 檐口型水幕喷头1.5 湿式报警阀装置1.5.1 产品概述1.5.2 执行标准1.5.3 ZSFZ型湿式报警阀装置型号规格和技术参数1.5.3.1 ZSFZ型湿式报警阀型号规格1.5.3.2 延迟器主要技术参数1.5.3.3 水力警铃主要性能参数1.5.4 ZSFZ型湿式报警阀出厂配置1.5.5 ZSFZ型湿式报警阀组安装示意图1.5.6 维护保养1.6雨淋报警阀装置1.6.1 ZSFG型杠杆式雨淋报警阀装置1.6.1.1 产品概述1.6.1.2 雨淋阀装置规格及主要技术参数1.6.1.3 干式引导气控装置1.6.1.4 ZSKG型就地控制盘1.6.1.5 控制中心对雨淋系统的监控1.6.1.6 雨淋阀装置安装1.6.1.7 雨淋阀装置调试操作步骤1.6.1.8 ZSFG型杠杆式雨淋阀出厂配置1.6.1.9 用户须知1.6.2 ZSFS型活塞式雨淋报警阀装置1.6.2.1 产品概述1.6.2.2 产品规格型号及性能参数1.6.2.3 ZSFS型活塞式雨淋阀出厂配置1.6.2.4 安装和维护1.6.2.5 ZSFS型活塞式雨淋阀调试操作步骤1.6.2.6 常见故障及排除方法1.6.3 ZSFM型隔膜式雨淋报警阀装置1.6.3.1 隔膜式雨淋阀结构1.6.3.2 隔膜式雨淋阀的材质与控制模式1.6.3.3 隔膜式雨淋阀的产品规格型号及性能参数1.6.3.4 ZSFM型隔膜式雨淋阀出厂配置1.6.3.5 ZSFM隔膜式雨淋阀调试操作步骤1.7 ZSFU型预作用报警阀装置1.7.1产品概述1.7.2 ZSFU型预作用报警阀装置型号规格和技术参数1.7.2.1ZSFU型预作用报警阀装置（雨淋阀）型号规格1.7.2.2空气维护装置主要功能参数和安装要求1.7.2.3 ZSKY型预作用控制柜主要功能参数及配置1.7.3控制中心对预作用系统的监控1.7.3.1预作用装置1.7.3.2预作用控制柜1.7.3.3预作用管网设备1.7.4预作用阀调试操作步骤1.7.4.1调试应具备的条件1.7.4.2调试操作步骤1.7.5 ZSFU型预作用报警阀装置出厂配置1.7.5.1 ZSFU型预作用装置出厂配置1.7.5.2 装箱文件1.7.5.3 订货须知1.8 通用阀门1.8.1 ZSXFD安全信号蝶阀1.8.1.1 产品概述1.8.1.2型号规格1.8.1.3主要技术参数1.8.1.4 操作方式1.8.1.5启闭显示1.8.1.6电气连接1.8.1.7蝶阀外形尺寸1.8.2 消防电磁阀1.8.2.1 产品概述1.8.2.2主要技术参数1.8.2.3结构形式1.8.2.4型号尺寸1.8.2.5用户须知1.8.3 ZSFP25自动排气阀1.8.3.1 产品概述1.8.3.2产品特点1.8.3.3主要技术参数1.8.4 ZSFPd25电磁排气阀组1.8..4.1产品概述1.8.4.2主要性能参数1.9 ZSJZ水流指示器1.9.1产品概述1.9.2规格和连接类型1.9.3技术参数1.9.4安装要求1.9.5外形和安装尺寸1.10 ZSJY型压力开关1.10.1产品概述1.10.2主要性能参数1.10.3安装1.11 ZSMD末端试水装置1.11.1 产品概述1.11.2产品特点1.11.3主要功能1.11.4安装1.11.5品种规格1.12 ZSPR型喷头装饰盘1.12.1产品概述1.12.2产品特点1.12.3 品种1.13 聚热罩1.13.1产品概述1.13.2产品特点1.13.3规格1.13.4 品种1.14 ZSPZ型洒水喷头专用扳手1.14.1产品概述1.14.2特点1.14.3结构尺寸1.15 ZSPH型喷头保护架1.15.1产品概述1.15.2特点1.15.3安装1.16 ZSPJ型万向接头1.16.1产品概述1.16.2主要性能参数1.17 简易自动喷水灭火系统1.17.1系统概述1.17.2系统主要部件1.17.2.1 ZSDT型快速响应低压喷头1.17.2.2 JZSK—1型简易自动喷水灭火系统报警控制器1.17.2.3水泵启动方式1.17.2.4控制器箱体1.17.2.5 JZSG控制管路1.17.2.6 ZSJZ型水流指示器1.17.2.7 ZSMDS手动末端试水装置1.17.2.8 ISG型管道增压泵1.17.3 系统设计1.17.3.1 基本参数1.17.3.2 系统选型1.17.3.3 喷头选型与布置1.17.3.4 管道1.17.3.5 系统供水1.17.3.6 操作控制1.1 ZST系列玻璃球洒水喷头警示：洒水喷头的安装必须在管网冲洗、耐压合格后，于该工程的装潢、风管、电气等完工后方可进行，必须避免交叉施工。
喷泉喷头型号及参数整理————————————————————————————————作者：————————————————————————————————日期：2花柱喷头（银缨）花柱喷头是多孔散射喷头的一种，又名层花喷头、花篮喷头等。
喷水时，其外观形似一束鲜花，造型美观，安装方便，适用于各种场合的喷水池中。
喷头型号主要性能连接管安装尺寸(mm)水压(kpa)流量(m3/h)喷高(m)喷洒直径DN(mm)直径DN(mm)连接形式A BHZ-11270 5.00-7.00 1.20-2.00 1.50-1.8025内螺纹100+60 HZ-306100 6.00-8.00 1.80-2.50 1.80-2.2040内螺纹110+60 HZ-11315010.00-12.00 2.20-3.00 2.10-2.6050内螺纹130+603雾状喷头 Foggy Nozzle雾状喷头它喷出的水滴非常细小，成为雾状，在阳光照射下可形成七色彩虹。
因喷嘴构造差异，喷出的水姿也有不同，喷水时噪声小，用水量少，一般安装在雕像周围。
喷头型号主要性能连接管安装尺寸(mm)水压(kpa)流量(m3/h)喷高(m)喷洒直径DN(mm)直径DN(mm)连接形式A BWZ-1121050.60 1.60 1.5020内螺纹45+20 WZ-3121500.90 1.80 2.5025内螺纹76+40 WZ-407250 1.80 2.00 3.0040内螺纹76+404中心直上喷头(集束)中心直上喷头是在同一个配水箱上安装许多万向直流喷嘴，当这些喷嘴规格相同时，喷出的水姿雄壮笔直；当这些喷嘴规格不完全相同时，大小喷嘴布设得当，喷出的水姿粗壮有力，层次分明、主题突出，是大型喷泉必备的主要喷头。
该喷头也叫中心水柱。
喷头型号主要性能连接管安装尺寸(mm)水压(kpa)流量(m3/h)喷高(m)喷洒直径DN(mm)直径DN(mm)连接形式A BSZ-310100-150200-25019-2325-283-56-111.0-1.31.4-1.650内螺纹220+120SZ-212150-250250-45029-3852-607-1011-161.6-1.82.0-2.565内螺纹280+1205万向直流喷头直流喷头在各种场合的喷水池中广泛应用，是音乐喷泉的必备喷头，这种喷头装有球型接头，可沿垂直方向15度进行调节，万向直流喷头可组合各种不同形状的喷射效果，射流的高低和角度的变化，可根据水池形状大小定。
消防水幕喷头参数
（最新版）
目录
1.消防水幕喷头的分类和性能参数
2.消防水幕喷头的使用要求
3.消防水幕喷头的品牌推荐
正文
一、消防水幕喷头的分类和性能参数
消防水幕喷头是一种消防设备，主要用于防火分隔和冷却保护。
根据喷头的安装方式和喷水形状，可以分为下垂型喷头、吊顶型喷头、直立型喷头、水幕喷头等类型。
其中，下垂型喷头和吊顶型喷头适用于有吊顶的房间，直立型喷头适用于移动物较多、易发生撞击的场所，如水库、桥梁等。
水幕喷头则用于防火分隔和保护建筑物门窗洞口等部位。
消防水幕喷头的参数主要包括喷头口径、流量系数、工作压力等。
喷头口径有 6mm、8mm、10mm、12.7mm、16mm 和 19mm 等不同规格，前三种为小型喷头，后三种为大型喷头。
流量系数则决定了喷头的喷水量，工作压力则决定了喷头的喷水距离和喷水效果。
二、消防水幕喷头的使用要求
消防水幕喷头的使用要求主要包括喷头的布置、安装和保护等方面。
喷头的布置应根据系统的喷水强度、喷头的流量系数和工作压力确定，同一根配水支管上喷头的间距及相邻配水支管的间距应符合规定。
喷头的公称动作温度宜为 68 度，以保证在火灾发生时能及时启动喷水灭火系统。
喷头的安装应牢固可靠，喷头与供水支管的连接应紧密，喷头安装高度和喷水方向应符合设计要求。
同时，喷头的保护应定期进行检查和维护，以保证喷头在火灾发生时能正常工作。
三、消防水幕喷头的品牌推荐
目前市场上有很多消防水幕喷头品牌，其中较为知名的品牌有海湾、西门子、ABB 等。
这些品牌的消防水幕喷头在产品质量、性能参数和售后服务等方面都较为可靠，值得推荐。

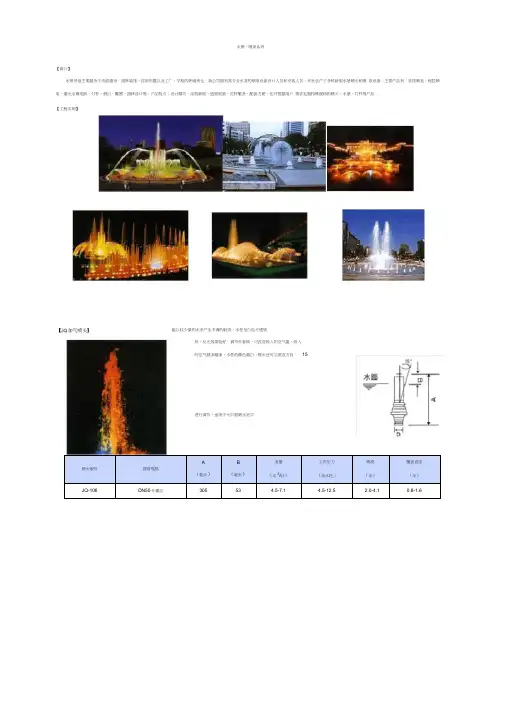

【简介】水景设备主要服务于市政建设、园林装饰、宾馆布置以及工厂、学校的环境美化。
