1、说明
ZSTM型水幕喷头是消防系统中的一个重要部件之一。
它通常与雨淋报警阀，供水管网和探测报警装置等组成水幕消防系统。
适用于需要用水幕来保护的建筑物。
主要用于窗口，门洞及防火卷帘门、剧院幕布等冷却保护，也可以起到防火阻隔作用。
产品标准：GB5135.13-2006《I自动喷水灭火系统第13部分：水幕喷头》
2、工作原理：
当火灾发生时，探测报警装置进行报警，并且开启雨淋报警阀向管网系统供水，水流经过喷头的喷咀时，从半圆形开口处按预定方向喷射出密集粒状水滴而形成一个水幕用来冷却保护防火卷帘门，剧院幕布等。
也可以起到阻火隔离作用。
3、结构形状
4、ZSTM A-T下垂式水幕喷头
4.1 、喷头型号规格：
4.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、下垂式水幕喷头喷射曲线图：
5、ZSTM B-G窗口式水幕喷头：5.1、喷头型号规格：
5.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、窗口式水幕喷头喷射曲线图：
6、ZSTM B-L檐口式水幕喷头：6.1、喷头型号规格：
6.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、檐口式水幕喷头喷射曲线图：。
1、说明
ZSTM型水幕喷头是消防系统中的一个重要部件之一。
它通常与雨淋报警阀，供水管网和探测报警装置等组成水幕消防系统。
适用于需要用水幕来保护的建筑物。
主要用于窗口，门洞及防火卷帘门、剧院幕布等冷却保护，也可以起到防火阻隔作用。
产品标准：GB5135.13-2006《I自动喷水灭火系统第13部分：水幕喷头》
2、工作原理：
当火灾发生时，探测报警装置进行报警，并且开启雨淋报警阀向管网系统供水，水流经过喷头的喷咀时，从半圆形开口处按预定方向喷射出密集粒状水滴而形成一个水幕用来冷却保护防火卷帘门，剧院幕布等。
也可以起到阻火隔离作用。
3、结构形状
4、ZSTM A-T下垂式水幕喷头
4.1 、喷头型号规格：
4.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、下垂式水幕喷头喷射曲线图：
5、ZSTM B-G窗口式水幕喷头：5.1、喷头型号规格：
5.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、窗口式水幕喷头喷射曲线图：
6、ZSTM B-L檐口式水幕喷头：6.1、喷头型号规格：
6.2、喷头性能特性曲线图：
A、水幕喷头的流量特性曲线图：
B、檐口式水幕喷头喷射曲线图：。
ZSTM 型水幕喷头一、产品概述：该喷头是水幕系统的一个组成部件。
主要安装于舞台口、门窗、孔洞口以及檐口用来阻火、隔断火源，也可与防火门、防火卷帘、防火幕布配合使用，通过冷却，以增加其耐火性能，还可单独作为防火分区代替防火分隔设施。
水幕喷头不能用于灭火。
A型水幕喷头的入水口与出水口成一直线，即水幕倾角为0º。
主要用于防火分隔（如：舞台台口、自动扶梯、中庭周边处及建筑物的防火分区等），喷头一般向下布置成3排，且应保证水幕的宽度不小于6m。
B型、C型水幕喷头的入水口与出水口成90º，即水幕倾角为90º，其中B型只有一个出水口，C型有两个出水口。
主要用于冷却防火分隔物（如：门窗、墙、防火门及防火卷帘等），喷头一般直立布置成单排，开口面向冷却对象。
二、产品主要技术参数：产品按GB5135.13-2006《自动喷水灭火系统第13部分：水幕喷头》标准组织生产，通过国家固定灭火系统和耐火构件质量监督检验中心检验。
ESFR 早期抑制快速响应喷头一、产品用途：ESFR喷头即早期抑制快速响应喷头，是响应时间指数RTI≤28±8（m²s）0.5,用于保护高堆垛与高货架仓库的大流量特种洒水喷头。
是一种快速响应火灾、高工作水压及大动量喷水等现代自动洒水喷头技术完美组合的新型喷头，是专门为了对付高架仓库火灾而设计的。
通常用于保护储藏I～Ⅳ类物品、塑料物品和混杂物品的仓库。
ZSTWB型离心式水雾喷头一、产品概述：该喷头是水雾系统的一个重要组成部件。
其喷射的雾状水滴是不连续的、间断水滴，因而具有良好的高压绝缘性能，主要特点为：对油类火灾效果良好，对电气火灾能带电灭火，对火灾扑灭后，复燃性极小。
通常用于扑灭固体火灾、闪点高于60℃的液体火灾以及电气火灾。
如：电厂的发电设备、电缆、发电机组、油浸式电力变压器、油开关及集油坑等。
该喷头工作压力不应低于0.35MPa，可根据灭火要求任意布置。

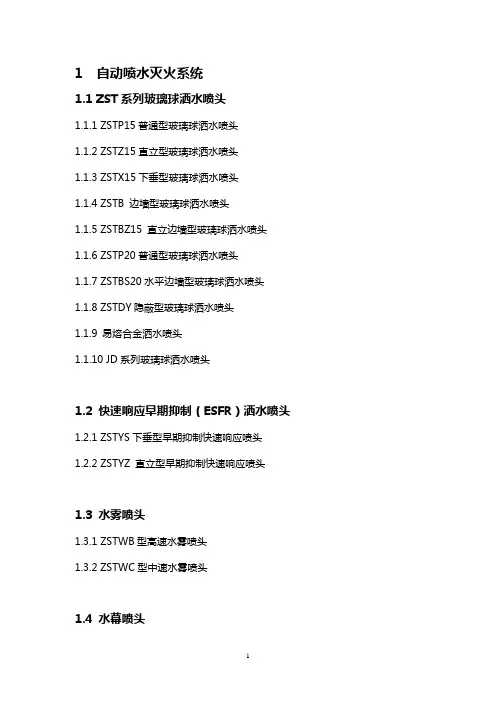

1 自动喷水灭火系统1.1 ZST系列玻璃球洒水喷头1.1.1 ZSTP15普通型玻璃球洒水喷头1.1.2 ZSTZ15直立型玻璃球洒水喷头1.1.3 ZSTX15下垂型玻璃球洒水喷头1.1.4 ZSTB 边墙型玻璃球洒水喷头1.1.5 ZSTBZ15 直立边墙型玻璃球洒水喷头1.1.6 ZSTP20普通型玻璃球洒水喷头1.1.7 ZSTBS20水平边墙型玻璃球洒水喷头1.1.8 ZSTDY隐蔽型玻璃球洒水喷头1.1.9 易熔合金洒水喷头1.1.10 JD系列玻璃球洒水喷头1.2 快速响应早期抑制（ESFR）洒水喷头1.2.1 ZSTYS下垂型早期抑制快速响应喷头1.2.2 ZSTYZ 直立型早期抑制快速响应喷头1.3 水雾喷头1.3.1 ZSTWB型高速水雾喷头1.3.2 ZSTWC型中速水雾喷头1.4 水幕喷头1.4.1 ZSTMX 下垂型水幕喷头1.4.2 ZSTMS 水平型水幕喷头1.4.3 ZSTMSП双缝型水幕喷头1.4.4 ZSTMY 檐口型水幕喷头1.5 湿式报警阀装置1.5.1 产品概述1.5.2 执行标准1.5.3 ZSFZ型湿式报警阀装置型号规格和技术参数1.5.3.1 ZSFZ型湿式报警阀型号规格1.5.3.2 延迟器主要技术参数1.5.3.3 水力警铃主要性能参数1.5.4 ZSFZ型湿式报警阀出厂配置1.5.5 ZSFZ型湿式报警阀组安装示意图1.5.6 维护保养1.6雨淋报警阀装置1.6.1 ZSFG型杠杆式雨淋报警阀装置1.6.1.1 产品概述1.6.1.2 雨淋阀装置规格及主要技术参数1.6.1.3 干式引导气控装置1.6.1.4 ZSKG型就地控制盘1.6.1.5 控制中心对雨淋系统的监控1.6.1.6 雨淋阀装置安装1.6.1.7 雨淋阀装置调试操作步骤1.6.1.8 ZSFG型杠杆式雨淋阀出厂配置1.6.1.9 用户须知1.6.2 ZSFS型活塞式雨淋报警阀装置1.6.2.1 产品概述1.6.2.2 产品规格型号及性能参数1.6.2.3 ZSFS型活塞式雨淋阀出厂配置1.6.2.4 安装和维护1.6.2.5 ZSFS型活塞式雨淋阀调试操作步骤1.6.2.6 常见故障及排除方法1.6.3 ZSFM型隔膜式雨淋报警阀装置1.6.3.1 隔膜式雨淋阀结构1.6.3.2 隔膜式雨淋阀的材质与控制模式1.6.3.3 隔膜式雨淋阀的产品规格型号及性能参数1.6.3.4 ZSFM型隔膜式雨淋阀出厂配置1.6.3.5 ZSFM隔膜式雨淋阀调试操作步骤1.7 ZSFU型预作用报警阀装置1.7.1产品概述1.7.2 ZSFU型预作用报警阀装置型号规格和技术参数1.7.2.1ZSFU型预作用报警阀装置（雨淋阀）型号规格1.7.2.2空气维护装置主要功能参数和安装要求1.7.2.3 ZSKY型预作用控制柜主要功能参数及配置1.7.3控制中心对预作用系统的监控1.7.3.1预作用装置1.7.3.2预作用控制柜1.7.3.3预作用管网设备1.7.4预作用阀调试操作步骤1.7.4.1调试应具备的条件1.7.4.2调试操作步骤1.7.5 ZSFU型预作用报警阀装置出厂配置1.7.5.1 ZSFU型预作用装置出厂配置1.7.5.2 装箱文件1.7.5.3 订货须知1.8 通用阀门1.8.1 ZSXFD安全信号蝶阀1.8.1.1 产品概述1.8.1.2型号规格1.8.1.3主要技术参数1.8.1.4 操作方式1.8.1.5启闭显示1.8.1.6电气连接1.8.1.7蝶阀外形尺寸1.8.2 消防电磁阀1.8.2.1 产品概述1.8.2.2主要技术参数1.8.2.3结构形式1.8.2.4型号尺寸1.8.2.5用户须知1.8.3 ZSFP25自动排气阀1.8.3.1 产品概述1.8.3.2产品特点1.8.3.3主要技术参数1.8.4 ZSFPd25电磁排气阀组1.8..4.1产品概述1.8.4.2主要性能参数1.9 ZSJZ水流指示器1.9.1产品概述1.9.2规格和连接类型1.9.3技术参数1.9.4安装要求1.9.5外形和安装尺寸1.10 ZSJY型压力开关1.10.1产品概述1.10.2主要性能参数1.10.3安装1.11 ZSMD末端试水装置1.11.1 产品概述1.11.2产品特点1.11.3主要功能1.11.4安装1.11.5品种规格1.12 ZSPR型喷头装饰盘1.12.1产品概述1.12.2产品特点1.12.3 品种1.13 聚热罩1.13.1产品概述1.13.2产品特点1.13.3规格1.13.4 品种1.14 ZSPZ型洒水喷头专用扳手1.14.1产品概述1.14.2特点1.14.3结构尺寸1.15 ZSPH型喷头保护架1.15.1产品概述1.15.2特点1.15.3安装1.16 ZSPJ型万向接头1.16.1产品概述1.16.2主要性能参数1.17 简易自动喷水灭火系统1.17.1系统概述1.17.2系统主要部件1.17.2.1 ZSDT型快速响应低压喷头1.17.2.2 JZSK—1型简易自动喷水灭火系统报警控制器1.17.2.3水泵启动方式1.17.2.4控制器箱体1.17.2.5 JZSG控制管路1.17.2.6 ZSJZ型水流指示器1.17.2.7 ZSMDS手动末端试水装置1.17.2.8 ISG型管道增压泵1.17.3 系统设计1.17.3.1 基本参数1.17.3.2 系统选型1.17.3.3 喷头选型与布置1.17.3.4 管道1.17.3.5 系统供水1.17.3.6 操作控制1.1 ZST系列玻璃球洒水喷头警示：洒水喷头的安装必须在管网冲洗、耐压合格后，于该工程的装潢、风管、电气等完工后方可进行，必须避免交叉施工。

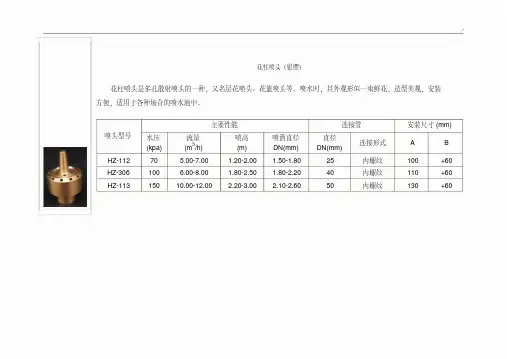

一、大田喷头余姚市广绿喷灌园艺设备XX美国雨鸟公司（Rain Bird）可用于圆形、平移等大型喷灌机组。
2、30IBH——接口为3/4寸外螺纹，喷头仰角23o, 30PSH——接口为3/4寸外螺纹，喷头仰角27o,46H——接口为3/4寸外螺纹，喷头仰角23o,80E——接口为1.25寸外螺纹，喷头仰角27o。
3、历经60多年不断改进的摇臂撞击式驱动机构，工作稳定可靠，H型减磨密封垫，寿命长，副喷嘴采用低喷射仰角，弥补近处水量分布，均匀度高。
角度内喷洒。
脱开换向机构，也可做全圆喷洒。
该类喷头适于布置在场地边缘。
2、历经60多年不断改进的摇臂撞击式驱动机构，工作稳定可靠；软——硬——软或软——硬型减磨密封垫，寿命长；独特的“雨鸟”式摇臂机构，动作灵活可靠。
3、2045PJ-08——接口为1/2寸外螺纹，喷头仰角23o, 35ATNT——接口为3/4寸外螺纹，喷头仰角27o,65PJ——接口为1寸内螺纹，喷头仰角27o,85EHD——接口为1.25寸外螺纹，喷头仰角27o。
XX华维节水灌溉XXTEL：9 FAX：9锌合金摇臂式喷头(俗称锌鸟)配有换向机构，可以根据地块形状等调节喷洒X围，将换向机构上翻，可作全圆喷洒，广泛用于园艺场、果菜园等开放式场所。
减磨密封垫，久经考验的撞击式驱动机构，锌铜合金材料，寿命长。
独特换向机构，动作灵活稳定，粉体烤漆，不掉漆，不褪色，可根据需要适当调节射程及液滴大小。
这两种喷头的接口尺寸为1/2寸外螺纹，喷头仰角23o。
XX万得凯节水技术XXXX彩虹节水灌溉XXTEL：0 5975924 FAX：0371-975924ZY-1型摇臂式全圆喷头ZY-2型摇臂式全圆喷头ZYH-1型摇臂式换向喷头二、地埋喷头以色列雷鸥灌溉公司TEL：2 5975924 FAX：3。

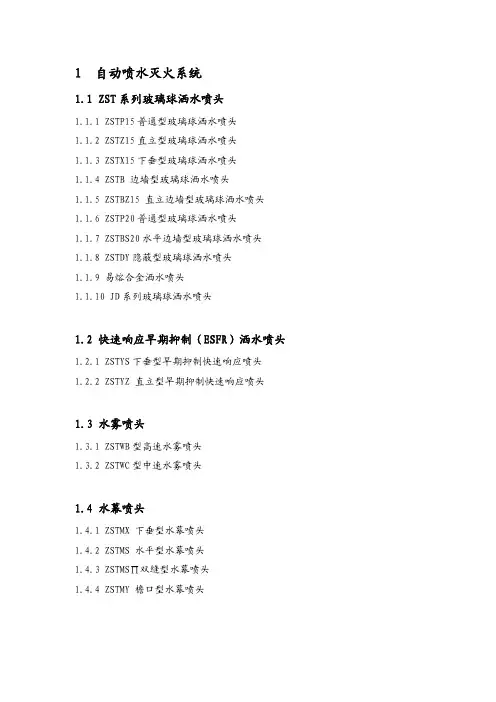

1 自动喷水灭火系统1.1 ZST系列玻璃球洒水喷头1.1.1 ZSTP15普通型玻璃球洒水喷头1.1.2 ZSTZ15直立型玻璃球洒水喷头1.1.3 ZSTX15下垂型玻璃球洒水喷头1.1.4 ZSTB 边墙型玻璃球洒水喷头1.1.5 ZSTBZ15 直立边墙型玻璃球洒水喷头1.1.6 ZSTP20普通型玻璃球洒水喷头1.1.7 ZSTBS20水平边墙型玻璃球洒水喷头1.1.8 ZSTDY隐蔽型玻璃球洒水喷头1.1.9 易熔合金洒水喷头1.1.10 JD系列玻璃球洒水喷头1.2 快速响应早期抑制（ESFR）洒水喷头 1.2.1 ZSTYS下垂型早期抑制快速响应喷头1.2.2 ZSTYZ 直立型早期抑制快速响应喷头1.3 水雾喷头1.3.1 ZSTWB型高速水雾喷头1.3.2 ZSTWC型中速水雾喷头1.4 水幕喷头1.4.1 ZSTMX 下垂型水幕喷头1.4.2 ZSTMS 水平型水幕喷头1.4.3 ZSTMSП双缝型水幕喷头1.4.4 ZSTMY 檐口型水幕喷头1.5 湿式报警阀装置1.5.1 产品概述1.5.2 执行标准1.5.3 ZSFZ型湿式报警阀装置型号规格和技术参数 1.5.3.1 ZSFZ型湿式报警阀型号规格1.5.3.2 延迟器主要技术参数1.5.3.3 水力警铃主要性能参数1.5.4 ZSFZ型湿式报警阀出厂配置1.5.5 ZSFZ型湿式报警阀组安装示意图1.5.6 维护保养1.6雨淋报警阀装置1.6.1 ZSFG型杠杆式雨淋报警阀装置1.6.1.1 产品概述1.6.1.2 雨淋阀装置规格及主要技术参数1.6.1.3 干式引导气控装置1.6.1.4 ZSKG型就地控制盘1.6.1.5 控制中心对雨淋系统的监控1.6.1.6 雨淋阀装置安装1.6.1.7 雨淋阀装置调试操作步骤1.6.1.8 ZSFG型杠杆式雨淋阀出厂配置1.6.1.9 用户须知1.6.2 ZSFS型活塞式雨淋报警阀装置1.6.2.1 产品概述1.6.2.2 产品规格型号及性能参数1.6.2.3 ZSFS型活塞式雨淋阀出厂配置1.6.2.4 安装和维护1.6.2.5 ZSFS型活塞式雨淋阀调试操作步骤1.6.2.6 常见故障及排除方法1.6.3 ZSFM型隔膜式雨淋报警阀装置1.6.3.1 隔膜式雨淋阀结构1.6.3.2 隔膜式雨淋阀的材质与控制模式1.6.3.3 隔膜式雨淋阀的产品规格型号及性能参数 1.6.3.4 ZSFM型隔膜式雨淋阀出厂配置1.6.3.5 ZSFM隔膜式雨淋阀调试操作步骤1.7 ZSFU型预作用报警阀装置1.7.1产品概述1.7.2 ZSFU型预作用报警阀装置型号规格和技术参数 1.7.2.1ZSFU型预作用报警阀装置（雨淋阀）型号规格 1.7.2.2空气维护装置主要功能参数和安装要求1.7.2.3 ZSKY型预作用控制柜主要功能参数及配置1.7.3控制中心对预作用系统的监控1.7.3.1预作用装置1.7.3.2预作用控制柜1.7.3.3预作用管网设备1.7.4预作用阀调试操作步骤1.7.4.1调试应具备的条件1.7.4.2调试操作步骤1.7.5 ZSFU型预作用报警阀装置出厂配置1.7.5.1 ZSFU型预作用装置出厂配置1.7.5.2 装箱文件1.7.5.3 订货须知1.8 通用阀门1.8.1 ZSXFD安全信号蝶阀 1.8.1.1 产品概述1.8.1.2型号规格1.8.1.3主要技术参数1.8.1.4 操作方式1.8.1.5启闭显示1.8.1.6电气连接1.8.1.7蝶阀外形尺寸1.8.2 消防电磁阀1.8.2.1 产品概述1.8.2.2主要技术参数1.8.2.3结构形式1.8.2.4型号尺寸1.8.2.5用户须知1.8.3 ZSFP25自动排气阀 1.8.3.1 产品概述1.8.3.2产品特点1.8.3.3主要技术参数1.8.4 ZSFPd25电磁排气阀组 1.8..4.1产品概述1.8.4.2主要性能参数1.9 ZSJZ水流指示器1.9.1产品概述1.9.2规格和连接类型1.9.3技术参数1.9.4安装要求1.9.5外形和安装尺寸1.10 ZSJY型压力开关1.10.1产品概述1.10.2主要性能参数1.10.3安装1.11 ZSMD末端试水装置1.11.1 产品概述1.11.2产品特点1.11.3主要功能1.11.4安装1.11.5品种规格1.12 ZSPR型喷头装饰盘1.12.1产品概述1.12.2产品特点1.12.3 品种1.13 聚热罩1.13.1产品概述1.13.2产品特点1.13.3规格1.13.4 品种1.14 ZSPZ型洒水喷头专用扳手 1.14.1产品概述1.14.2特点1.14.3结构尺寸1.15 ZSPH型喷头保护架1.15.1产品概述1.15.2特点1.15.3安装1.16 ZSPJ型万向接头1.16.1产品概述1.16.2主要性能参数1.17 简易自动喷水灭火系统1.17.1系统概述1.17.2系统主要部件1.17.2.1 ZSDT型快速响应低压喷头1.17.2.2 JZSK—1型简易自动喷水灭火系统报警控制器 1.17.2.3水泵启动方式1.17.2.4控制器箱体1.17.2.5 JZSG控制管路1.17.2.6 ZSJZ型水流指示器1.17.2.7 ZSMDS手动末端试水装置1.17.2.8 ISG型管道增压泵1.17.3 系统设计1.17.3.1 基本参数1.17.3.2 系统选型1.17.3.3 喷头选型与布置1.17.3.4 管道1.17.3.5 系统供水1.17.3.6 操作控制1.1 ZST系列玻璃球洒水喷头警示：洒水喷头的安装必须在管网冲洗、耐压合格后，于该工程的装潢、风管、电气等完工后方可进行，必须避免交叉施工。
深圳市共安实业发展有限公司
公司主营：泡沫灭火装置、泡沫灭火剂、消防机器人、智能疏散系统、自动跟踪定位射流灭火装置（智能水炮）、干粉灭火系统、自动喷水灭火系统、消防炮、消防炮塔、消防阀门、消防箱、抗震支架等。
水雾喷头（ZSTM）：
水幕喷头可以持续地喷水形成水帘幕，对受火灾威胁表面进行保护并组成防火分隔，固定在永幕系统管路中的喷射装置。
可以持续地喷水形成水帘幕，对受火灾威胁表面进行保护并组成防火分隔，固定在永幕系统管路中的喷射装置。
水幕喷头的型号由类、组、特征代号、设计顺序代号规格、幕化角等部分组成，形成如下:
□ □ □ □ □-□-□
─┬─ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ └──幕化角
│ │ │ │ └────规格
│ │ │ └──────设计顺序代号
│ │ └────────特征代号
│ └──────────组代号
└─────────────类代号
其中:类代号用ZS表示。
指自动喷水灭火系统。
组代号用T表示，指喷头。
特征代号，用M表示，指水幕喷头。
型号举例
ZSTM-12-90
表示用于自动喷水灭火系统的规格为12L/min，幕化角90°的水幕喷头。
