电磁式电器的工作原理电磁式电器在电气控制电路中应用最为普遍。

各类电磁式电器在工作原理和构造上基本相同。

其主要由电磁机构、触点系统和灭弧装置三部分组成。

1.电磁机构电磁机构是电磁式电器的感测部分。

电磁机构的主要作用是将电磁能转换成机械能，并带动触头动作，从而完成电路的接通或分断。

(1)电磁机构的结构电磁机构通常采用电磁铁的形式，由吸引线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。

其作用原理是，当吸引线圈中有工作电流通过时，产生电磁吸力，电磁吸力克服弹簧的反作用力，将衔铁吸向铁心，使衔铁与铁心接触，吸合过程由连接结构带动相应的触头动作。

电磁机构分类如下：1)按衔铁的运动方式分类。

①衔铁绕棱角转动：如图1-5a所示，衔铁绕铁轭的棱角转动，磨损较小。

铁心一般用整块电工软铁制成，适用于直流接触器和继电器。

②衔铁绕轴转动：如图1-5b所示，衔铁绕轴转动，铁心一般用硅钢片叠成，适用于较大容量的交流接触器。

③衔铁直线运动：如图1-5c所示，衔铁做直线运动，较多用于中小容量的交流接触器和继电器中。

图1-5 常用电磁机构的结构示意图1—铁心 2—线圈 3—衔铁2)按磁系统形状分类。

电磁机构可分为U形（见图1-5a）和E 形（见图1-5b、c）。

3)按线圈的连接方式分类。

可分为并联（电压线圈，匝数多、导线细）和串联（电流线圈，匝数少、导线粗）。

4)按线圈电流的种类分类。

其可分为直流线圈和交流线圈两种。

对于交流电磁线圈，为了减小因涡流造成的能量损失和温升，铁心和衔铁用硅钢片叠成。

由于其铁心存在磁滞和涡流损耗，线圈和铁心都发热。

因此交流电磁机构的吸引线圈设有骨架，使铁心与线圈隔离，并将线圈制成短而粗的“矮胖”形，这样有利于铁心和线圈的散热。

对于直流电磁线圈，铁心和衔铁可以用整块电工软铁制成。

因其铁心不发热，只有线圈发热，所以直流电磁机构的吸引线圈做成细而长的“瘦高”形，且不设线圈骨架，使线圈与铁心直接接触，易于散热。

(2)吸力特性与反力特性电磁机构的工作情况常用吸力特性与反力特性来表征。

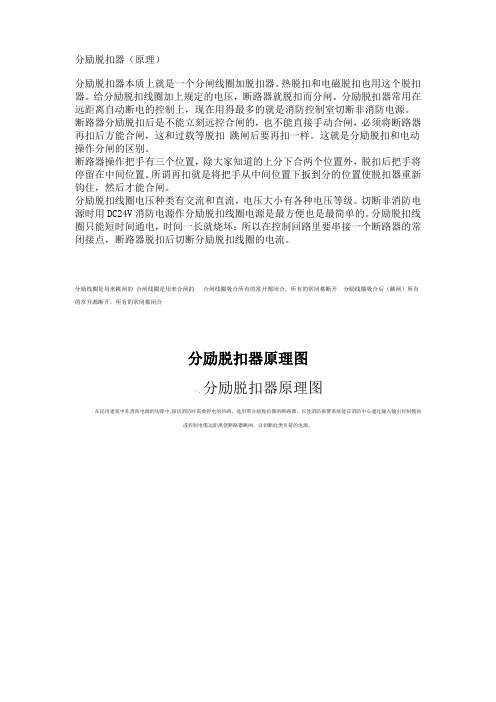

分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。

二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。

．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。

断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。

．具有复式脱扣器。

反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。

家电产品设计原理
电路的作用有两类：
强电——起电能的传输和转换作用。

弱电——起信号的传递和处理作用。

一、强电家用电器类（电热，电动等物资生活家电类）
1．电光源类（照明电器）
原理：利用电光效应工作。

功能：将电能转换为光能。

2．电热电器类（炊事电器）
原理：利用电热效应工作。

功能：将电能转换为热能。

电饭锅的结构图
电饭锅的工作原理图3、电动类电器
原理：利用电磁相互作用电动力工作（电动机定理）。

功能：将电能转换为机械能。

电风扇的结构图
吸尘器的结构图及工作原理
卧式吸尘器结构
抽油烟机结构图
洗衣机结构图
4．电热泵制冷类电器
原理：运用电动机，利用封闭制冷的工质（制冷剂）实现热能量的转移。

功能：运用电动机，实现热能量转移。

电冰箱结构图
电冰箱工作原理
空调工作原理图
二．信息家电——弱电微电类（视频、音频、电脑文化生活家电类）
CRT电视成像基本原理图
背投电视机机结构及成像基本原理图
LCD电视屏幕结构及成像基本原理图
数码单反相机基本原理图。

精心整理
消防切电开关（原理）
分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。

切断非消防电源时用DC24V消。
