基于单片机的8路抢答器设计
- 格式：pdf
- 大小：739.20 KB
- 文档页数：12
下载文档原格式
合集下载
基于单片机的八路抢答器设计毕业设计
摘要： (2)关键词： (2)1绪论 (2)1.1 课题研究的相关背景 (2)1.2选题的目的和意义 (3)1.3 课题研究的内容 (4)1.4论文的组织结构 (4)2系统总体设计 (5)2.1系统设计要求 (5)2.1.1系统设计基本要求 (5)2.1.2系统的基本组成 (6)2.2系统方案论证 (6)2.2.1系统设计思路 (6)2.2.2系统方案论证 (6)3硬件电路设计 (8)3.1系统硬件组成部分 (8)3.2系统组要电路设计 (8)3.2.1AT89C52单片机 (8)3.2.2晶振复位模块 (9)3.2.3LCD1602显示模块 (10)3.2.4键盘扫描模块 (11)3.2.5蜂鸣器音频输出模块 (13)4系统软件设计 (14)4.1系统软件总体设计 (14)4.2主要模块软件设计 (16)4.2.1开始按键扫描程序 (16)4.2.2LCD1602液晶屏驱动函数 (16)4.2.3按键扫描程序 (17)4.2.4蜂鸣函数 (18)5 操作结果分析 (20)5.1实物图 (20)5.2操作结果组图 (20)6、总结与展望 (23)6.1总结 (23)6.2展望 (24)参考文献 (24)基于单片机的八路抢答器设计摘要：答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。
但抢答器的使用频率较低，且有的要么制作复杂，要么可靠性低。
本次抢答器设计主要是研究AT89C52的多种功能和lcd1602的使用，本设计基于单片机为八路抢答的基本理念。
考虑到依需设定限时回答的功能，利用AT89C52单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使液晶显示屏能够正确地显示时间。
用开关做键盘输出，扬声器发生提示。
同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；抢答限定时间和回答问题的时间；可以显示是哪位选手有效抢答和无效抢答；抢答时间和回答问题时间倒记时显示，满时后系统计时自动复位及主控强制复位；按键锁定，在有效状态下，按键无效非法。
基于单片机8路抢答器的设计与实现
基于单片机8路抢答器的设计与实现引言：抢答器是一种用于比赛或考试中进行抢答的设备，它可以实现多个参与者同时抢答，实时显示最先抢答者的编号。
本文将介绍一种基于单片机的8路抢答器的设计与实现。
一、设计方案：1.硬件设计：本设计采用单片机作为主控制器，使用LED显示器显示抢答编号。
按键用于选择参与抢答的编号。
____________________+------------------，P1.0，，P1.1，，P1.2，，P1.3Infrared sensor ----- ------- ----- -----+------------------，P1.4，，P1.5，，P1.6，，P1.7LED display ----- ------- ----- -----+---------------+---------+---------+---------+---------+AVRMicrocontroller+---------------+---------+---------+2.软件设计：本设计的软件部分主要涉及中断、定时器、按键扫描和显示控制几个方面的内容。
(1)中断：使用外部中断响应红外传感器的触发信号，并处理中断程序。
(2)定时器：使用定时器来实现LED显示的时序控制，以达到流畅的显示效果。
(3)按键扫描：定时扫描按键，当一些按键按下时，触发相应的抢答编号。
(4)显示控制：根据抢答编号，通过对LED显示器的控制，实现编号的显示。
二、实现步骤：1.硬件部分的实现：(1)按照上述连接图的方式，将红外传感器和LED显示器与单片机进行连接。
(2)编写硬件程序，对红外传感器和LED显示器进行初始化配置。
2.软件部分的实现：(1)编写中断服务函数，用于响应红外传感器的触发信号，并完成相应的中断处理。
(2)编写定时器中断服务函数，用于控制LED显示的时序。
(3)编写按键扫描函数，用于检测按键是否按下，并触发相应的抢答编号。
基于单片机8路抢答器的设计与实现
基于单片机8路抢答器的设计与实现基于单片机的8路抢答器是一种常见的电子竞赛设备，用于测验、培训或竞赛等活动中进行抢答的过程。
它能够为多个参与者提供公平竞争机会，并通过显示屏和声音提示来呈现结果。
下面是一个基于单片机的8路抢答器的设计与实现的参考内容。
一、硬件设计：1. 微控制器选择：可以选择一款适合的单片机作为抢答器的主控芯片，常见的选择有STC89C52、AT89C52、PIC16F877A 等。
2. 输入部分设计：为每个参与者设置一个按钮，用于抢答。
可以使用电子按键、触摸按钮等。
3. 显示部分设计：可以选择LCD液晶显示屏或数码管进行显示，显示参与者的编号或抢答进度等信息。
4. 声音提示设计：可以使用蜂鸣器或扬声器作为声音提示装置，用于鸣笛提示抢答结果。
5. 电源部分设计：选择合适的电源模块，如直流电源模块或电池供电。
二、软件设计：1. 系统初始化：设置IO口的输入输出状态，初始化LCD显示屏，配置中断等。
2. 抢答逻辑：设置抢答模式，设定抢答者数量，记录抢答时间，并根据抢答顺序进行显示和提示。
3. 显示与提示：根据抢答结果，将结果显示在LCD屏幕上，并通过声音提示器进行声音提示。
4. 延时与计时：设置合适的延时函数和计时器用于计算抢答的时间长度。
5. 节拍控制：设置一个节拍控制函数，用于判断抢答按钮的按下时间是否在某一节拍内，以增加抢答的公平性。
6. 按键检测与处理：使用中断或轮询方式对抢答器上的按键进行检测和处理，并根据按键的触发来执行相应的命令。
三、实现步骤：1. 硬件搭建：按照上述设计，完成抢答器的硬件搭建，包括连接单片机与按钮、显示屏和声音提示器等。
2. 程序编写：根据所选的单片机型号，使用对应的编程软件，编写相应的程序。
3. 调试与测试：将编写好的程序下载到单片机中，通过串口或者编程器与单片机进行连接，进行调试与测试。
4. 优化与改进：根据实际使用情况，进行程序的优化和改进，以提高系统的稳定性和可靠性。
基于单片机的8路抢答器简单设计
３ 复位 电路 的 设计 ． １
该 复位 电路 采 用上 电 自动 复位 和手 动复位 两种 复位 方式 ，要实现复位只 需在 ，Ｓ Ｃ ９ ５ 单 片机 的 Ｔ８Ｃ２ Ｒ ＳＴ Ｉ Ｅ Ｅ ￣脚上加上５ 的高电平就可以了。上 电复位是 ｍｓ 利用电容的充 电来实现的，即上 电瞬间Ｒ Ｓ Ｔ Ｅ Ｅ 端的电位 与Ｖ ｃ￣ ｃｔ 同，随着 电容上储能增加 ，电容 电压也逐渐增
６ 。
ｌＨＧ术 Ｙ 应 Ｔ。 用 ＥＬ 技 ｃ。

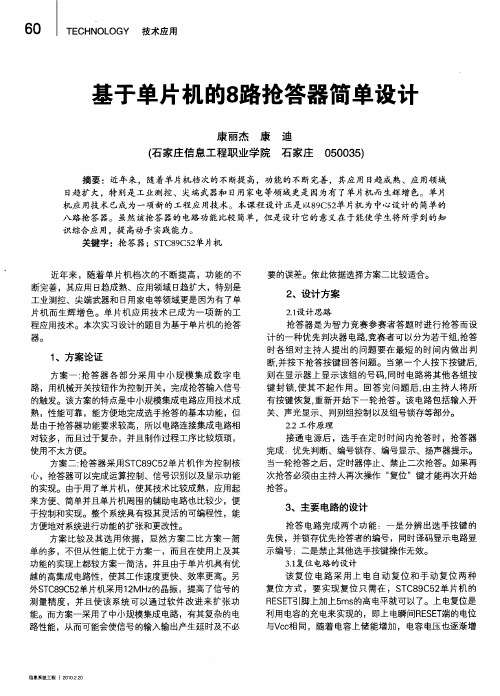

基于单片机的８ 路抢答器简单设计
