M-Bus(MBus)集中器说明书

迅饶Mbus集中器使用说明
一、Mbus 介绍
M-Bus 远程抄表系统（symphonic mbus）是欧洲标准的2 线的二总线，主要用于消耗测量仪器，诸如热表和水表，流量计系列。

Mbus 总线是欧洲标准，与普通485 总线主要区别在于：
1，Mbus 两线没有正负之分（无极性），而485 总线是有正负极性之分；
2，Mbus 总线工作是有30~36V 工作电压，用于仪表传输数据；485 总线一般工作电压是3.8V 左右；
3，Mbus 可以完全支持星型连接方式总线，485 总线常规都是需要手拉手串联方式；
二、Mbus 集中器工作原理
迅饶Mbus 集中器通过Mbus 接口连接到仪表Mbus 总线，然后转换为
RS485/RS232 电平方式，这样可以让PC 上位机或者串口设备访问终端仪表。

三、接线图
Mbus-RS485 转换模块，提供Mbus 总线至RS485 总线转换服务；
●供电：DC12V~24V
● Mbus 接线：5 组Mbus 总线Mbus+，Mbus-（每组不超过32 台设备）
●通信口：隔离RS485 通信的A+B-信号线。

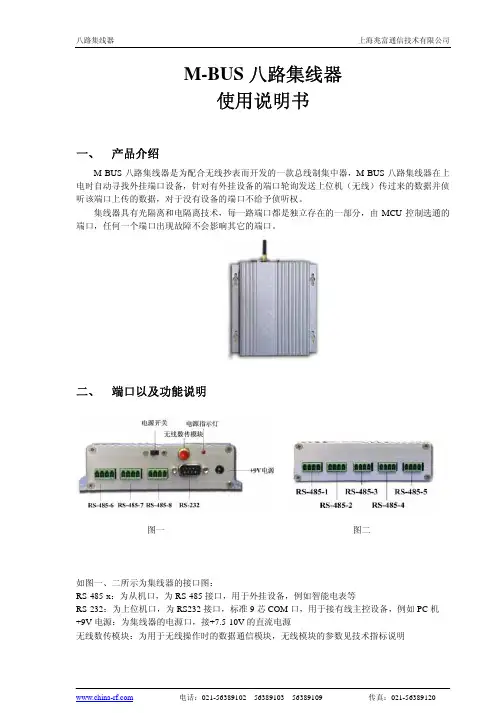

M-BUS八路集线器使用说明书一、 产品介绍M-BUS八路集线器是为配合无线抄表而开发的一款总线制集中器，M-BUS八路集线器在上电时自动寻找外挂端口设备，针对有外挂设备的端口轮询发送上位机（无线）传过来的数据并侦听该端口上传的数据，对于没有设备的端口不给予侦听权。

集线器具有光隔离和电隔离技术，每一路端口都是独立存在的一部分，由MCU控制选通的端口，任何一个端口出现故障不会影响其它的端口。

二、 端口以及功能说明图一图二如图一、二所示为集线器的接口图：RS-485-x：为从机口，为RS-485接口，用于外挂设备，例如智能电表等RS-232：为上位机口，为RS232接口，标准9芯COM口，用于接有线主控设备，例如PC机+9V电源：为集线器的电源口，接+7.5-10V的直流电源无线数传模块：为用于无线操作时的数据通信模块，无线模块的参数见技术指标说明无线数传模块开关：用于手动控制无线数传模块的电源开关，如果使用有线操作时（即用RS-232口来通信时）必须把无线模块的电源关掉LED：为无线数传模块的电源指示灯，当LED亮时无线模块上电工作，LED灭时无线模块电源切断。

三、 主要技术指标1、工作电流：150-250mA2、工作电压：7.5-10V3、环境温度：-30—80摄氏度4、环境湿度：<90%5、 RS-485-x接口的速率为1200bps，RS-232和无线模块的速率为：1200-96006、无线模块参数：（1）频段：433M ISM频段内（2）通信方式：FSK半双工（3）发射功率：小于10毫瓦7、尺寸：156*117*35mm四、注意事项1、如果利用有线通信时需要关掉无线数传模块电源，否则无法通信。

2、外挂设备的通信规约标准必须为DL/T645——1997标准，若标准更改，则需要在定制。

3、外挂设备应该在集线器上电前连接。

帝蓝科技中央空调计量系统上海佳预信息科技有限公司中央空调计量系统设计方案设计：上海帝蓝机电设备有限公司生产：广州柏诚智能科技有限公司2011年06月25日公司简介上海帝蓝机电设备有限公司是一家从事建筑楼宇自动控制、能耗综合计量（计费）的专业公司，公司与广州柏诚为战略合作伙伴，是广州柏诚空调计量系统华东区特约经销商。

上海帝蓝机电设备有限公司成立于2005年，拥有完整的市场、技术团队，本身强大的中央空调自控系统设计、施工技术团队的结构为实现日益迫切需要的中央空调系统计量提供了扎实的基础，是专业的中央空调自控、计量系统设计、施工、维护企业。

广州柏诚智能科技有限公司独立研发、生产的BSH2000综合计量系统是国内目前最先进的能耗计量管理系统，已经应用在国内众多的办公楼宇、商业建筑和智能化小区。

广州柏诚智能科技有限公司是一家专业从事智能化产品的设计、开发、生产、销售、安装为一体的现代化企业，公司隶属广州新菱集团，是广州市政府认可的高新技术企业，2001年在有关部门的支持下进驻天河科技园，为今后的发展创造了更加广阔的空间。

广州柏诚公司致力于发展民族科技产业。

1997年，公司借鉴先进的欧洲冷、暖计量科技，运用计算机集成技术，在国内率先推出了兼容“七表”（水、电、煤气、纯净水、生活用水、冷气/采暖）自动计费及安防监控的BSH2000综合计费管理系统，形成了自已的鲜明技术特点。

该系统设计先进、性能可靠、维护便捷，产品质量通过了国家技术监督部门的认可。

经过几年的开拓与发展，广州柏诚公司的规模不断发展壮大，产品日益成熟，社会影响力不断扩大。

目前公司拥有员工80人，80%拥有大专以上学历。

公司有雄厚的科研基础及开发力量，及完善的产品检测手段，同时拥有良好的实验环境，严谨的测试条件，健全的培训演示基地，精密的实验检测设备，和通过ISO9002质量体系认证的生产基地。

工程部门拥有多名现场经验丰富的技术指导工程师，能够应付目前各种复杂条件下的安装调试工作。

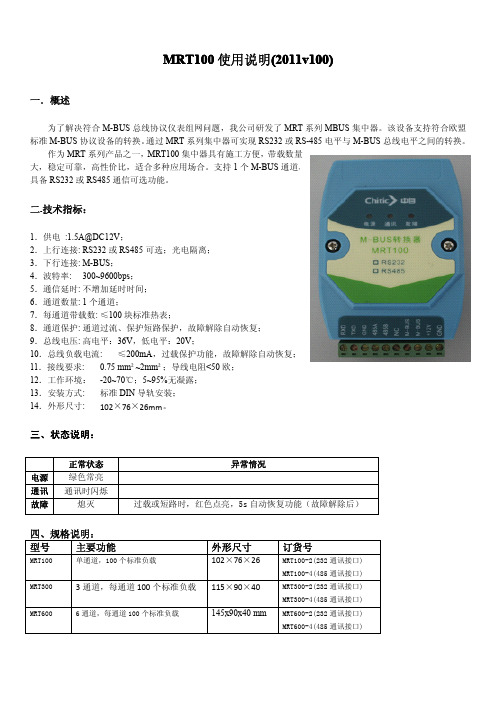

MRT100使用说明(2011v100)一．概述为了解决符合M-BUS总线协议仪表组网问题，我公司研发了MRT系列MBUS集中器。

该设备支持符合欧盟标准M-BUS协议设备的转换。

通过MRT系列集中器可实现RS232或RS-485电平与M-BUS总线电平之间的转换。

作为MRT系列产品之一，MRT100集中器具有施工方便，带载数量大，稳定可靠，高性价比，适合多种应用场合。

支持1个M-BUS通道，具备RS232或RS485通信可选功能。

二.技术指标：1．供电:1.5A@DC12V；2．上行连接:RS232或RS485可选；光电隔离；3．下行连接:M-BUS；4．波特率:300~9600bps；5．通信延时:不增加延时时间；6．通道数量:1个通道；7．每通道带载数:≤100块标准热表；8．通道保护:通道过流、保护短路保护，故障解除自动恢复；9．总线电压:高电平：36V，低电平：20V；10．总线负载电流:≤200mA，过载保护功能，故障解除自动恢复；11．接线要求:0.75mm²~2mm²；导线电阻<50欧；12．工作环境：-20~70℃；5~95%无凝露；13．安装方式:标准DIN导轨安装；14．外形尺寸:102×76×26mm。

三、状态说明：正常状态异常情况电源绿色常亮通讯通讯时闪烁故障熄灭过载或短路时，红色点亮，5s自动恢复功能（故障解除后）四、规格说明：型号主要功能外形尺寸订货号MRT100单通道，100个标准负载102×76×26MRT100-2(232通讯接口)MRT100-4(485通讯接口)MRT3003通道，每通道100个标准负载115×90×40MRT300-2(232通讯接口)MRT300-4(485通讯接口)MRT6006通道，每通道100个标准负载145x90x40mm MRT600-2(232通讯接口)MRT600-4(485通讯接口)。

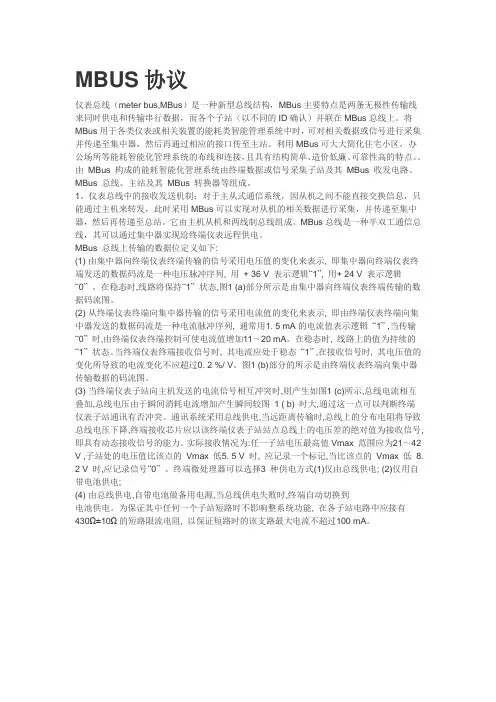

MBUS协议仪表总线（meter bus,MBus）是一种新型总线结构，MBus主要特点是两条无极性传输线来同时供电和传输串行数据，而各个子站（以不同的ID确认）并联在MBus总线上。

将MBus用于各类仪表或相关装置的能耗类智能管理系统中时，可对相关数据或信号进行采集并传递至集中器，然后再通过相应的接口传至主站。

利用MBus可大大简化住宅小区，办公场所等能耗智能化管理系统的布线和连接，且具有结构简单、造价低廉、可靠性高的特点。

由MBus 构成的能耗智能化管理系统由终端数据或信号采集子站及其MBus 收发电路、MBus 总线、主站及其MBus 转换器等组成。

1。

仪表总线中的接收发送机制：对于主从式通信系统，因从机之间不能直接交换信息，只能通过主机来转发，此时采用MBus可以实现对从机的相关数据进行采集，并传递至集中器，然后再传递至总站。

它由主机从机和两线制总线组成。

MBus总线是一种半双工通信总线，其可以通过集中器实现给终端仪表远程供电。

MBus 总线上传输的数据位定义如下:(1) 由集中器向终端仪表终端传输的信号采用电压值的变化来表示, 即集中器向终端仪表终端发送的数据码流是一种电压脉冲序列, 用+ 36 V 表示逻辑“1”, 用+ 24 V 表示逻辑“0”。

在稳态时,线路将保持“1”状态,图1 (a)部分所示是由集中器向终端仪表终端传输的数据码流图。

(2) 从终端仪表终端向集中器传输的信号采用电流值的变化来表示, 即由终端仪表终端向集中器发送的数据码流是一种电流脉冲序列, 通常用1. 5 mA的电流值表示逻辑“1” ,当传输“0”时,由终端仪表终端控制可使电流值增加11～20 mA。

在稳态时, 线路上的值为持续的“1”状态。

当终端仪表终端接收信号时, 其电流应处于稳态“1” ,在接收信号时, 其电压值的变化所导致的电流变化不应超过0. 2 %/ V。

图1 (b)部分的所示是由终端仪表终端向集中器传输数据的码流图。

M-BUS集中器说明书1 概述集中器带有M-BUS、RS232,RS485 接口分别与M-Bus 仪表和抄表主站或控制器连接。

与M-BUS 仪表的通讯，采用消费类仪表国际标准M-BUS(Meter-BUS，EN1434-3),按照树型总线连接。

2 型号介绍集中器型号包括HS1101，HS1101B,HS1102A 和HS1106B 四种种型号。

2.1 HS1101A 型为单路无通讯协议转换型，该型号提供M-BUS 接口和RS232 或RS485 接口，只支持数据透传，直接通过RS232 或RS485接口发送读表指令。

最大连接仪表数量为60 块。

2.2 HS1101B 型为单路支持标准MODBUS 协议型，用户可发送标准MODBUS 协议指令读取仪表数据。

最大连接仪表数量为60 块。

2.3 HS1102A 型为多路（最大6 路）无通讯协议转换型，提供可选的1至6路，最大连接仪表数量为360 块。

2.4 HS1102B 型为多路（最大6 路）支持标准MODBUS 协议型，用户可发送标准MODBUS 协议指令读取仪表数据。

最大支持仪表数量360 块。

3 性能指标3.1 工作电压：12V 1A DC。

3.2 通讯接口：RS232/RS485 接口,M-BUS 接口。

3.3 该集中器提供单路或多路M-BUS 接口，单个集中器最多支持6 路，每路可连接60 块仪表。

3.4 指示灯包括电源指示，收发状态指示，过载报警指示。

3.5 工作环境：温度：-30℃---80℃湿度：90%，无结晶。

4 功能特点4.1 集中器带有M-BUS、RS232,RS485接口分别与M-Bus仪表和抄表主站或控制器连接4.2 单个集中器最多可连接M-BUS仪表360台(六路通道，每路接表60台)4.3 热量表与集中器的通讯连接，采用消费类仪表国际标准M-BUS(Meter-BUS，EN1434-3),按照树型总线连接4.4 采用普通的两芯电缆连接，同时完成数据通讯和提供通讯电源的功能，最大传输距离可达1000 米。

一、产品功能及其特点1、MBUS接口：1-3路MBUS接口，每路MBUS接口都有400mA的负载能力，可以接入荷德鲁美特热能表200只，接入天罡热能表400只。

2、MBUS保护：每路MBUS都有完善的保护，其中包括：短路保护、防雷击保护、防静电保护、以及高频瞬变脉冲保护。

3、MBUS负载：MBUS负载侦测以及线路噪声检测，集中器电路能够检测MBUS的负载电流，并且能够检测出MBUS线路上的噪声电压，如果来自线路上的噪声太高则建议用户整改线路。

4、MBUS兼容：MBUS电路电气特性兼容任意厂家热能表5、MBUS协议：MBUS软件协议兼容任意热能表厂家6、GPRS通信：采用GPRS实现远程通信，采用WEB协议，与windows平台兼容性最好。

7、灵活供电：可选择的电源供电方式，电池、市电两种可选的电源供电，也可以单选为市电或电池供电，也可以复合供电。

8、防护外壳：采用防护特性好的金属外壳，具有很好的抗电磁干扰能力，防雷击。

１二、主要技术指标2、外部接口（1）MBUS接口：MBUS1、MBUS2、MBUS3（有市电接口的不带MBUS3接口）（2）市电接口：1个（3）RS232维护接口：1个（4）GPRS天线接口：1个3、防护参数（1）外壳防护等级：IP66（2）电磁兼容测试标准：电源浪涌冲击电压：4000V电源瞬变脉冲干扰：4000V通信端口瞬变脉冲干扰：2000V（耦合夹测试）金属端子静电干扰：8000V4、MBUS电气参数（1）最大负载电流：400mA（2）短路保护电流：600mA（3）短路保护反应时间：10mS（4）空载MBUS电压：32V（5）MBUS内部阻抗：3欧（6）过压保护电压：68V（7）MBUS调制深度：12V（8）电流源检测灵敏度：8mA5、协议兼容参数可同时支持的协议数：326、供电模式分为市电和电池供电两种：（1）电池供电容量：32V 6500mA.h（2）市电供电功耗：平均功耗2W，抄表瞬间：20W２三、安装注意事项1、MBUS布线注意事项MBUS通信具有较高的抗干扰能力，但是并不意味着在MBUS布线中可以随意，相反为了工程质量能够经得起时间的考验，施工单位应严格注意MBUS的布线，其中注意事项包括：(1)MBUS通信线材的选择a.线径选择施工单位在选择MBUS通信线材之前有两个热能表的重要特性参数需要知道：第一：热能表在MBUS总线上的消耗电流，不同厂家的热能表在MBUS总线上的消耗电流是不一样的，通常为1mA或2mA，比如南京迈拓、荷德鲁美特的热能表消耗电流是2mA，而威海天罡的热能表MBUS电流只有1mA。

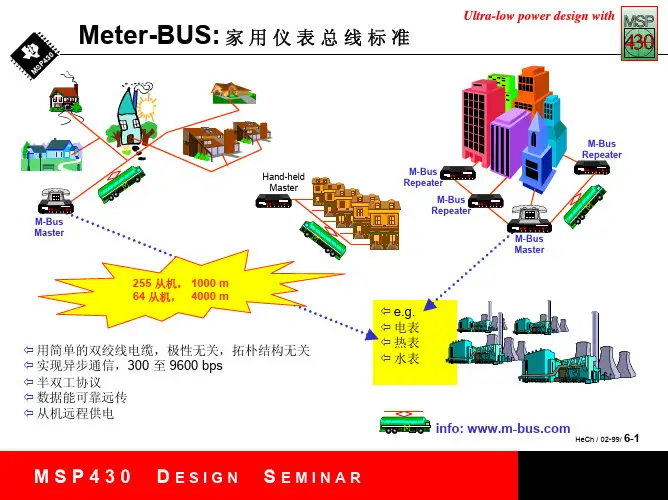

M-Bus是欧洲标准的2线总线, 主要用于消耗测量仪器. M-Bus在建筑物和工业能源消耗数据采集有多方面的应用.·2. 功能TopM-Bus是一种专门为消耗测量仪器和计数器传送信息的数据总线设计的.它的信息传送量是专门为满足其应用而限定好的. 它具有使用价格低廉的电缆而能够长距离传送的特点. M-Bus对每个询问的反应时间为0,1 至0,5秒, 这对于它要完成的任务来说是完全足够的了.M-Bus不会被其他数据总线取代, 相反它是用于传送计数器读数最安全和价廉的. 这已经在实际应用上得到证实: 能够适应电网电压起伏不定的波动. ·3. 原理TopM-Bus的工作原理就象保龄球游戏一样, 只有在计算中心发出询问的情况下, 才能够在附有MESSDAS软件计算中心和计数器之间执行数据交换. 也就是说, 各个终端在计算中心发出指令后才能够提供数据. 从M-Bus物理角度来看各终端之间是不会产生数据交换的.3.1 M-Bus的电子传送规则3.1.1 从计算中心到终端计算中心发送经过改变的M-Bus电压到终端因为计算中心在数据交换过程中没有"中断" M-Bus电压, 所以它可以不断为终端提供M-Bus电压的电源.TI公司研制的接口模块TSS 721可以使终端在获得M-Bus电压时将终端内部的电池关闭, 所以在计算中心工作的情况下, 可提供M-Bus电压, 即使终端没有内部电池, 系统同样可以运行.在电池中断和M-Bus关闭的情况下会出现数据停止的结果.3.1.2 从终端到计算中心终端随它的电流消耗而反馈信息直流电电流 1,5 mA 脉冲电流 = 直流电电流 + 11-20 mA 电流调制可确保高抗干扰力终端由于电消耗增大而反馈数据, 两个终端是不会互相交换数据的, 只有提供电源的计算中心,可以确定电消耗增大.3.2. M-Bus 协议M-Bus 协议是以IEC 870协议为基础的(这个协议是远程通讯标准协议). IEC 870协议旷展部分的详细解释在DIN EN 1434-3中可以找到.M-Bus 协议和电报的区别在于固定的长度和变化的长度. 电报和M-Bus的详细解释分别在DIN EN 1434-3 和M-Bus使用说明.3.3 M-Bus 传送数据距离M-Bus 传送数据距离和以下因素有关:网络分布线路情况电缆长度和截面积传送速度终端的数量可以通过调整作为互感器的数字远程控制器而提高3.4 M-Bus 特性3.4.1 传送速度传送速度为 300 至 9600 Baud，数据交换时耗为0,1至0,5秒3.4.2 安装注意事项铺设M-Bus 系统的电缆无需按固定线路，不要超过电缆最长标准，M-Bus具有防接错功能，每一个数字远程控制器可同时为250个终端服务，可利用工业区的建筑内现有的双缆电缆作为传送载体3.4.3 注册费用无需纳注册费3.4.4 安装费用由于使用了电话线, 使安装费用非常低·4. 配件Top可提供的M-Bus配件:数字远程控制器作为互感器、数字远程控制器、ENDYS com 试验服务平台、ENDYS模块RS, AN, ANI, ST附有M-Bus的交流电表, 水表, 管道气表, 管道蒸汽表·5. 含义Top地址定义有目的的对一个或多个仪器(计数器)发出询问总线和仪器之间的数据交换方式为了使一个总线系统能够数据交换, 必须使系统内所有仪器都具备一个统一的协议(语言)和传送方式.CEN TC 176 WG 4 : M-Bus 的欧洲标准化的名称M-Bus Meter-Bus的简称(英语: 测量仪器或计数器), M-Bus = 计数器总线Meter-Bus的简称(英语: 测量仪器或计数器), M-Bus = 计数器总线M-Bus是专门用于传送计数器数据的总线, 它的传送数据能力, 速度和数量完全可满足要求. 一般来说读取计数器时间在1秒以内.协议 (M-Bus)用于信息通讯被定义的数据结构. 这种数据结构是由所谓的框架和数据信息组成. 框架包括的信息如目的地址, 指令(怎样使传送的数据得到利用)和数据保护措施(使数据传送过程具有高度安全性).本文选自/dongtai.html。
