班级：组号：实验日期：支水准路线测量记录（往测）备注：1、往测顺序A-B-C-D,返测顺序D-C-B-A；2、将前视、后视读数填于表中的横线上。
001-高差测量记录说明：1、高差1为黑面尺高差，高差2是红面尺高差。
2、高差之差=(高差1 - 高差2)≤±6mm，平均高差=（高差1 + 高差2）/23、高差2=红面尺后视读数- 红面尺前视读数±0.1m。
4、每一站观测顺序：后（黑）-前（黑）-前（红）-后（红）。
002-距离测量记录003-高程计算001 - 闭合导线距离测量记录002 - 闭合导线角度测量记录（测回法）003 - 闭合导线坐标计算表方向法测量记录支水准路线高差闭合差的调整方法支水准路线的高差闭合差为：返往h ∑+∑=h h f1、当00h h <∑>∑返往，时 （1）若0f h >，则有：h h h h h f f ⋅∑+∑∑=返往往往，()h h h h h f f -⋅∑+∑∑=返往返返（2）若0f h <，则有：()h h h h h f f -⋅∑+∑∑=返往往往，h h h h h f f ⋅∑+∑∑=返往返返2、当00h h >∑<∑返往，时（1）若0f h >，则有：()h h h h h f f -⋅∑+∑∑=返往往往，h h h h h f f ⋅∑+∑∑=返往返返（2）若0f h <，则有:hh h h h f f ⋅∑+∑∑=返往往往，()h h h h h f f -⋅∑+∑∑=返往返返。
实验三全站仪闭合导线测量1. 仪器及工具1）由实验室借领：全站仪一台，脚架一个，测杆二根，钢尺(50m)一把，标记笔一支，记录板一块2）自备：铅笔(2H)一支，小刀一个2. 实验方法与步骤指导老师讲解本次实验的内容和方法1）在地面上找出用于作闭合导线的两个已知控制点，同时在地面上选出4－8个待求控制点，做出标记，编好控制点号。
从已知控制点测起，按先后顺序，测回已知控制点。
2）测量数据包含两类，一类数据为相邻边之间的水平角。
另一类数据为点与点之间的水平距离。
3）测角：每个水平角观测一测回，按一测回测角方法记簿、计算，详细操作方法参照《测回法观测水平角》的实验报告，角度记录在表A-6中。
4）光电测距：往返观测一测回，相对精度K≤1/10000。
5）导线内业计算先后顺序为：起始坐标方位角、修正坐标方位角、角度闭合差、允许角度闭合差、角度改正数、改正后角值、各未知边坐标方位角、x轴方向坐标增量、y轴方向坐标增量、x轴方向闭合差、y 轴方向闭合差、导线全长闭合差、相对精度、x轴方向改正数、y轴方向改正数、改正后的x 轴方向坐标增量、改正后的y轴方向坐标增量、计算x、y坐标。
3. 注意事项1）借领的仪器及工具在实验过程中要保管好，防止丢失。
2）安置仪器时应将仪器中心连接螺旋旋紧，防止仪器从脚架上脱落下来。
3）按操作规程操作，仪器不能没有人看管。
4）本次实验工作量比较大，组长在实验之前必须做好计划，组员要互相配合。
5）每步实验操作及记录必须认真仔细，尽量杜绝实验后导线不合格。
表A-6 水平角读数观测记录（测回法）仪器型号：_________ 仪器编号：__________ 观测日期：______________Welcome 欢迎您的下载，资料仅供参考！。

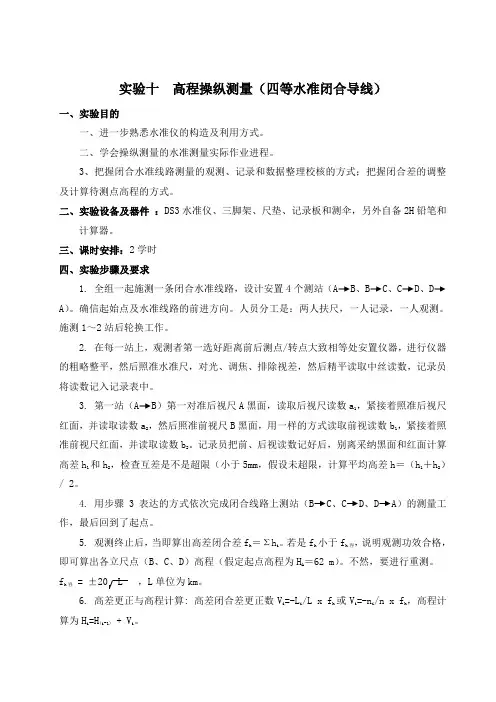

实验十高程操纵测量（四等水准闭合导线）一、实验目的一、进一步熟悉水准仪的构造及利用方式。
二、学会操纵测量的水准测量实际作业进程。
3、把握闭合水准线路测量的观测、记录和数据整理校核的方式；把握闭合差的调整及计算待测点高程的方式。
二、实验设备及器件：DS3水准仪、三脚架、尺垫、记录板和测伞，另外自备2H铅笔和计算器。
三、课时安排：2学时四、实验步骤及要求1. 全组一起施测一条闭合水准线路，设计安置4个测站（A B、B C、C D、D A）。
确信起始点及水准线路的前进方向。
人员分工是：两人扶尺，一人记录，一人观测。
施测1～2站后轮换工作。
2. 在每一站上，观测者第一选好距离前后测点/转点大致相等处安置仪器，进行仪器的粗略整平，然后照准水准尺，对光、调焦、排除视差，然后精平读取中丝读数，记录员将读数记入记录表中。
3. 第一站（A B）第一对准后视尺A黑面，读取后视尺读数a1，紧接着照准后视尺红面，并读取读数a2，然后照准前视尺B黑面，用一样的方式读取前视读数b1，紧接着照准前视尺红面，并读取读数b2。
记录员把前、后视读数记好后，别离采纳黑面和红面计算高差h1和h2，检查互差是不是超限（小于5mm，假设未超限，计算平均高差h＝（h1＋h2）/ 2。
4. 用步骤3表达的方式依次完成闭合线路上测站（B C、C D、D A）的测量工作，最后回到了起点。
5. 观测终止后，当即算出高差闭合差fh ＝Σhi。
若是fh小于fh容，说明观测功效合格，即可算出各立尺点（B、C、D）高程（假定起点高程为HA＝62 m）。
不然，要进行重测。
fh容= ±20 L ，L单位为km。
6. 高差更正与高程计算: 高差闭合差更正数Vi =-Li/L x fh或Vi=-ni/n x fh，高程计算为Hi =H(i-1)+ Vi。
五、测量功效记录表1：闭合水准线路测量记录表（双面尺法）。

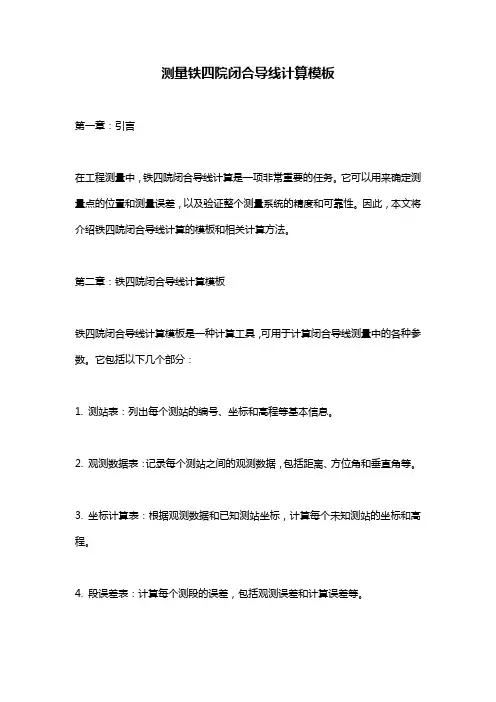

测量铁四院闭合导线计算模板第一章：引言在工程测量中，铁四院闭合导线计算是一项非常重要的任务。
它可以用来确定测量点的位置和测量误差，以及验证整个测量系统的精度和可靠性。
因此，本文将介绍铁四院闭合导线计算的模板和相关计算方法。
第二章：铁四院闭合导线计算模板铁四院闭合导线计算模板是一种计算工具，可用于计算闭合导线测量中的各种参数。
它包括以下几个部分：1. 测站表：列出每个测站的编号、坐标和高程等基本信息。
2. 观测数据表：记录每个测站之间的观测数据，包括距离、方位角和垂直角等。
3. 坐标计算表：根据观测数据和已知测站坐标，计算每个未知测站的坐标和高程。
4. 段误差表：计算每个测段的误差，包括观测误差和计算误差等。
5. 总误差表：计算整个闭合导线测量的误差，包括粗差和平差后的误差等。
第三章：铁四院闭合导线计算方法铁四院闭合导线计算的基本方法分为前方交会法和后方交会法两种。
1. 前方交会法：在前方交会法中，先测量出所有测站的坐标和高程，再用正反算法计算出每个测站之间的距离、方位角和垂直角等观测数据，最后根据观测数据和已知测站坐标，计算每个未知测站的坐标和高程。
2. 后方交会法：在后方交会法中，先测量出所有测站之间的距离、方位角和垂直角等观测数据，然后用正反算法计算出每个测站的坐标和高程，最后进行平差，得出精确的测量结果。
第四章：总结铁四院闭合导线计算是一项非常重要的工作，它可以用来验证整个测量系统的精度和可靠性。
本文介绍了铁四院闭合导线计算的模板和方法，希望可以为工程测量人员提供一些帮助。
同时，我们也需要不断学习和探索新的测量方法和技术，以满足不断变化的工程测量需求。
