热敏电阻阻值与温度的关系

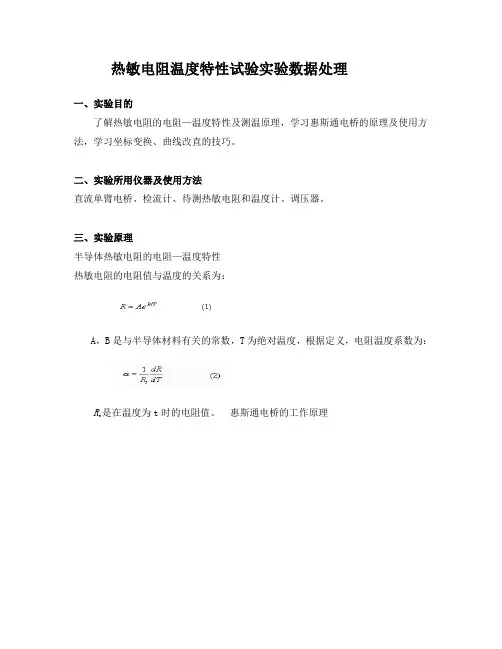

热敏电阻温度特性试验实验数据处理一、实验目的了解热敏电阻的电阻—温度特性及测温原理，学习惠斯通电桥的原理及使用方法，学习坐标变换、曲线改直的技巧。

二、实验所用仪器及使用方法直流单臂电桥、检流计、待测热敏电阻和温度计、调压器。

三、实验原理半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为：A，B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为：R是在温度为t时的电阻值。

惠斯通电桥的工作原理t如图所示：四个电阻R0，R1，R2，Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。

在四边形的一对对角A和C之间连接电源，而在另一对对角B和D之间接入检流计G。

当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。

平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx即可求出。

电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微小改变量，Δn越大，说明电桥灵敏度越高。

实验仪器四、实验所测数据•不同T所对应的Rt 值R均值，1 / T，及ln R t的值t五、实验结果：1.热敏电阻的R t-t特性曲线数据点连线作图在图上找到T=50所对应的点做切线，可以求得切线的斜率： K=（500-0）/(0-85)=5.88由此计算出：α=-0.031二次拟合的曲线：在图上找到T=50所对应的点做切线，可以求得切线的斜率：K=（495-0）/(0-84)=5.89由由此计算出：α=--0.0312.ln R t -- (1 / T)曲线仿真实验画出图线如下图所示但计算机仿真实验画出的曲线图中A的值计算有误，正确的A=0.0153.将图修正后如下：A=0.0153，B=3047.5383由此写出R0.0153t=六、思考题1.如何提高电桥的灵敏度？2.答：电桥的灵敏度和电源电压，检流计的灵敏度成正比，因此提高电源电压，检流计的灵敏度能提高电桥灵敏度。

另外，检流计电阻，桥臂总阻值，桥臂电阻比也关系到电桥的灵敏度，因此合适的桥臂总阻值，桥臂电阻比也能提高电桥灵敏度。

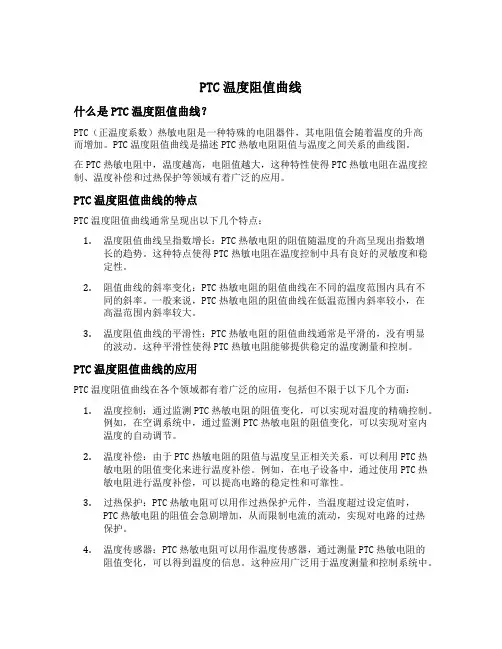

PTC温度阻值曲线什么是PTC温度阻值曲线？PTC（正温度系数）热敏电阻是一种特殊的电阻器件，其电阻值会随着温度的升高而增加。

PTC温度阻值曲线是描述PTC热敏电阻阻值与温度之间关系的曲线图。

在PTC热敏电阻中，温度越高，电阻值越大，这种特性使得PTC热敏电阻在温度控制、温度补偿和过热保护等领域有着广泛的应用。

PTC温度阻值曲线的特点PTC温度阻值曲线通常呈现出以下几个特点：1.温度阻值曲线呈指数增长：PTC热敏电阻的阻值随温度的升高呈现出指数增长的趋势。

这种特点使得PTC热敏电阻在温度控制中具有良好的灵敏度和稳定性。

2.阻值曲线的斜率变化：PTC热敏电阻的阻值曲线在不同的温度范围内具有不同的斜率。

一般来说，PTC热敏电阻的阻值曲线在低温范围内斜率较小，在高温范围内斜率较大。

3.温度阻值曲线的平滑性：PTC热敏电阻的阻值曲线通常是平滑的，没有明显的波动。

这种平滑性使得PTC热敏电阻能够提供稳定的温度测量和控制。

PTC温度阻值曲线的应用PTC温度阻值曲线在各个领域都有着广泛的应用，包括但不限于以下几个方面：1.温度控制：通过监测PTC热敏电阻的阻值变化，可以实现对温度的精确控制。

例如，在空调系统中，通过监测PTC热敏电阻的阻值变化，可以实现对室内温度的自动调节。

2.温度补偿：由于PTC热敏电阻的阻值与温度呈正相关关系，可以利用PTC热敏电阻的阻值变化来进行温度补偿。

例如，在电子设备中，通过使用PTC热敏电阻进行温度补偿，可以提高电路的稳定性和可靠性。

3.过热保护：PTC热敏电阻可以用作过热保护元件，当温度超过设定值时，PTC热敏电阻的阻值会急剧增加，从而限制电流的流动，实现对电路的过热保护。

4.温度传感器：PTC热敏电阻可以用作温度传感器，通过测量PTC热敏电阻的阻值变化，可以得到温度的信息。

这种应用广泛用于温度测量和控制系统中。

如何绘制PTC温度阻值曲线？要绘制PTC温度阻值曲线，通常需要进行以下几个步骤：1.收集数据：首先需要收集PTC热敏电阻在不同温度下的阻值数据。

热敏电阻参数1. 概述热敏电阻是一种电阻随环境温度变化而变化的电子元器件。

它的阻值与温度呈现一定的线性或非线性关系，广泛应用于温度控制、温度测量和温度补偿等领域。

理解和熟悉热敏电阻的参数对于正确应用和选用该器件非常重要。

本文将介绍常见的热敏电阻参数及其意义。

2. 温度系数温度系数是指热敏电阻阻值随温度变化的变化率。

一般用温度系数符号α表示。

常见的温度系数有正温度系数（PTC）和负温度系数（NTC）。

•正温度系数（PTC）：阻值随温度升高而增大的热敏电阻。

其温度系数α通常大约在0.0025/℃至0.007/℃之间。

•负温度系数（NTC）：阻值随温度升高而减小的热敏电阻。

其温度系数α通常大约在-0.005/℃至-0.008/℃之间。

温度系数的正负值表示了热敏电阻的阻值与温度的变化趋势，可以根据具体应用需求选择合适的温度系数类型。

3. 额定阻值额定阻值是指在预定的环境温度下，热敏电阻的阻值。

一般以希腊字母Ω表示。

额定阻值是选用热敏电阻时非常重要的参数，它代表了在正常工作温度下的阻值状态。

热敏电阻的额定阻值通常在几十欧姆到几百千欧姆之间，具体数值根据具体型号和应用需求而定。

4. 额定功率额定功率是指热敏电阻所能承受的最大功率。

一般以瓦特（W）表示。

额定功率表示了热敏电阻在正常工作条件下所能耗散的热量。

热敏电阻的额定功率与尺寸和材料有关，一般在小于1瓦特到几瓦特之间。

在应用中，需要根据电流和电压等参数来计算所需要的功率，并选择合适的热敏电阻。

5. 热时间常数热时间常数（τ）是指热敏电阻对温度变化的响应时间。

热时间常数越小，热敏电阻对温度变化的响应越快。

反之，热时间常数越大，热敏电阻对温度变化的响应越慢。

热时间常数与热敏电阻的尺寸、散热条件等有关，一般在几毫秒到几十毫秒之间。

在应用中，需要根据温度变化的快慢来选择合适的热敏电阻。

6. 热敏特性曲线热敏特性曲线是热敏电阻阻值与温度之间的关系曲线。

热敏特性曲线可以分为线性曲线和非线性曲线。

芯片中的NTC热敏电阻是一种重要的温度传感器，其原理是基于热敏电阻的特性。

当温度变化时，NTC热敏电阻的阻值也会随之变化，因此可以通过测量阻值的变化来了解温度的变化。

NTC热敏电阻通常由镍、铜、锌等金属材料制成，这些材料具有很好的电导率，并且对温度变化非常敏感。

当电流通过这些材料时，电阻值会随着温度的变化而变化。

具体来说，当温度升高时，材料的电子平均自由程变短，电子导电性变差，电阻值会增大；而当温度降低时，电子自由程变长，电子导电性变强，电阻值会减小。

因此，NTC热敏电阻的阻值可以反映其周围的温度。

在芯片中，NTC热敏电阻通常与微控制器或数字信号处理器（DSP）等控制芯片相连，控制芯片通过读取NTC热敏电阻的阻值来获取温度信息，并根据这些信息控制电路的工作状态。

例如，当温度过高时，控制芯片可以减小输出功率或启动保护机制，以防止电路过热损坏。

在具体应用中，NTC热敏电阻的应用范围非常广泛，例如在智能家居、工业控制、医疗设备、汽车电子等领域都有广泛应用。

它可以用于监测和控制各种设备的温度，保证设备的稳定性和可靠性。

此外，NTC热敏电阻还可以用于环境监测，例如检测环境的温度、湿度、压力等参数，为人们提供准确的环境信息。

总之，NTC热敏电阻是一种非常重要的温度传感器，它在芯片中的应用为人们提供了更准确、更灵活的温度控制和监测方案。

随着科技的发展，NTC热敏电阻的应用领域还将不断扩大，为人们的生活和工作带来更多便利。

铂电阻与热敏电阻的区别
热敏电阻是一种电阻值随其温度呈指数变化的半导体热敏感元件；
一般分为
1. 负温度系数NTC,它的特点是电阻随温度的升高而降低；
2. 正温度系数PTC,它的特点与NTC相反，电阻随温度的升高而增加，并且，达到某一温度时，阻值突然变得很大，故称为正温度系数热敏电阻；
性能特点：
1. 热敏电阻的其阻值与温度的关系呈非线性关系，元件的稳定性及互换性较差，测量温度一般在-40~200℃；
2. 测量精度较差，一般最高等级的热敏电阻温度误差也在±0.3%；
3. 由于热敏电阻的互换性较差，各个厂家的温度系数都不一样，所以在维修或者更换起来比较麻烦；
铂电阻的特点：
1. 铂电阻是电阻随着温度的升高阻值而增加，其阻值与温度呈线性关系；
2. 温度系数在均为3850，也就是温度每升高1℃，其Pt100的阻值变化0.385Ω；
3. 铂电阻的精度高，一般A级其0℃的温度误差为：±0.15℃；
4. 测量温度范围广，-200~600℃均能保证良好的稳定性；
5. 由于有一个统一的温度系数标准，所以该产品具有良好的互换性，给维修带来方便；
6. 与测量仪表容易配合使用，目前国内显示仪表，控制器一般均有Pt100的匹配功能。

7. 长期稳定性好，如果没有强大的冲击或者大电流的情况下，一般该产品不会损坏。

各种负温度系数NTC热敏电阻-温度传感器技术参数详解与选型负温度系数（NTC）热敏电阻是一种能够根据温度的变化而产生相应变化的电阻器件。

下面将从技术参数和选型两个方面详细介绍NTC热敏电阻。

一、技术参数：1.温度系数：温度系数是指在一定温度范围内，热敏电阻的电阻值与温度变化之间的关系。

NTC热敏电阻的温度系数通常为负值，即随着温度的升高，电阻值减小。

常用的NTC热敏电阻温度系数有-3,000 ppm/℃和-4,200 ppm/℃等。

2.额定阻值：额定阻值是指在标准温度下，热敏电阻的电阻值。

常用的额定阻值有10KΩ、100KΩ等。

3.工作温度范围：工作温度范围是指热敏电阻所能正常工作的温度范围。

要根据具体的应用环境和需求选择合适的工作温度范围。

4.热时间常数：热时间常数是指热敏电阻在温度变化时响应的时间。

热时间常数越小，则响应速度越快。

5.精度：精度是指热敏电阻在额定温度下的电阻值与标准值之间的误差。

常见的精度等级有±1%、±3%等。

二、选型：1.根据需要测量的温度范围选择合适的温度系数：在选择NTC热敏电阻时，要根据所需测量的温度范围来选择合适的温度系数。

一般来说，-3,000 ppm/℃的NTC热敏电阻适用于宽温度范围的测量，而-4,200 ppm/℃的NTC热敏电阻适用于较窄的温度范围。

2.根据应用环境选择合适的工作温度范围：在选择NTC热敏电阻时，要根据应用环境的温度范围来选择合适的工作温度范围。

确保选择的NTC热敏电阻能够在应用环境下正常工作。

3.根据响应速度选择合适的热时间常数：在选择NTC热敏电阻时，要根据应用需求来选择合适的热时间常数。

如果需要快速响应的温度传感器，应选择具有较小热时间常数的NTC热敏电阻。

4.根据精度要求选择合适的精度等级：如果应用对测量精度要求较高，则应选择具有较高精度等级的NTC热敏电阻。

综上所述，选择合适的NTC热敏电阻应考虑其技术参数，如温度系数、额定阻值、工作温度范围、热时间常数和精度等，以满足具体应用的需求。

ntc电阻与温度关系NTC电阻是一种负温度系数电阻，即随着温度的升高，其阻值会下降。

这种特性使得NTC电阻在温度测量和温度补偿等应用中得到广泛应用。

本文将从NTC电阻的基本原理、特性以及应用等方面进行探讨。

一、NTC电阻的基本原理NTC电阻是一种半导体材料制成的电阻器，其阻值随着温度的变化而变化。

这种特性是由于半导体材料中的自由载流子浓度随温度的变化而引起的。

当温度升高时，半导体材料中的自由载流子浓度增加，导致电阻值下降；反之，当温度降低时，电阻值增加。

二、NTC电阻的特性1. 温度系数：NTC电阻的温度系数通常用α表示，表示单位温度变化时电阻值的变化率。

NTC电阻的温度系数一般为负值，即温度升高时电阻值下降。

温度系数的大小可以影响NTC电阻的灵敏度和稳定性。

2. 阻值范围：NTC电阻的阻值范围较宽，可以从几欧姆到几兆欧姆。

不同的NTC电阻具有不同的阻值范围，可以根据具体应用需求选择合适的电阻。

3. 精度：NTC电阻的精度一般为±1%~±10%，不同的精度要求可以选择不同的型号和品牌的NTC电阻。

4. 响应时间：NTC电阻的响应时间较快，可以在毫秒级别内响应温度变化。

这使得NTC电阻在温度测量和控制等应用中具有良好的响应性能。

三、NTC电阻的应用1. 温度测量：由于NTC电阻的阻值与温度呈负相关关系，可以通过测量NTC电阻的阻值来反推温度的变化。

这种原理被广泛应用于温度传感器和温度计等设备中。

2. 温度补偿：由于NTC电阻的温度特性，可以用于电路中的温度补偿。

例如，在电子设备中，可以使用NTC电阻来补偿温度对电路性能的影响，提高电路的稳定性和精度。

3. 温度控制：NTC电阻可以与其他元件（如热敏电阻、热敏电容等）组成温度反馈回路，实现温度的控制和调节。

这种应用广泛应用于温度控制系统、恒温器和温度调节器等设备中。

4. 温度补偿电路：NTC电阻可以用于温度补偿电路中，用于提高电路的稳定性和精度。

热敏电阻的检测方法热敏电阻在目前的电器中使用较为频繁，它是通过环境温度的变化而产生电阻值的变化，从而改变电路的工作状态被广泛用于温度传感器及控制系统中。

热敏电阻按其电阻值与温度变化的关系可分为正温度系数和负温度系数两种。

所谓正温度系数，是指热敏电阻的电阻值随环境温度的上升而下降。

热敏电阻的标称电阻值是指环境在25。

C时的电阻值。

因此在测量热敏电阻的电阻值时需要注意环境温度对其电阻值的影响。

当环境温度在25。

C时万用表测出的热敏电阻的电阻值即为其标称电阻值，若环境温度不为25七。

测得的电阻值与热敏电阻所标称电阻值不相符是正常现象。

如果需要检测判断热敏电阻是正温度系数还是负温度系数可在检测热敏电阻时在热敏电阻的周围加温，如用电烙铁靠近热敏电阻。

此时若测得的电阻值增大即为正温度系数热敏电阻。

反之，则为负温度系数热敏电阻。

1、正温度系数热敏电阻（PTC）的检测。

检测时，用万用表RX1挡，具体可分两步操作：A常温检测（室内温度接近25。

0；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值,并与标称阻值相比照，二者相差在±2。

内即为正常。

实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。

B加温检测;在常温测试正常的根底上，即可开展第二步测试一加温检测，将一热源（例如电烙铁）靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大,如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。

注意不要使热源与PTC 热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。

2、负温度系数热敏电阻（NTC）的检测。

（1）、测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法一样，即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。

但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：ARt是生产厂家在环境温度为25。

C时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25。

NTC热敏电阻阻值计算公式：Rt =R*EXP(B*(1/T1-1/T2)
说明：1、Rt 是热敏电阻在T1温度下的阻值；
2、R是热敏电阻在T2常温下的标称阻值；
3、B值是热敏电阻的重要参数；
4、EXP是e的n次方；
5、这里T1和T2指的是K度即开尔文温度，K度=(绝对温度)+摄氏度；
或表示为：r =R*EXP(B*(1/t-1/T)
说明：1、r 是热敏电阻在t温度下的阻值；
2、R是热敏电阻在T常温下的标称阻值；
3、B值是热敏电阻的重要参数；
4、EXP是e的n次方；
5、这里t和T指的是K度即开尔文温度，K度=(绝对温度)+摄氏度；
则两个不同B值的NTC电阻值分别为(以3435和3950为例)：r =10*EXP(3435(1/t-1/)
R =10*EXP(3950(1/T-1/)
假设两种NTC电阻阻值相同，则有：
3435(1/=3950(1/
解方程可得到两种B值温度值换算关系：
NTC电阻B值3950温度值到3435温度值变换算法：
T=3950/(3435/t+=3950t/+3435)
其中：温度单位为：℃，（25度以上时3950值偏高）
NTC电阻B值3950温度值到3435温度值变换算法：
t=3435/(3950/=3435T/
其中：温度单位为：℃，（25度以上时3435值偏低）。

实验报告(热敏电阻) 实验报告：热敏电阻一、实验目的本实验旨在探究热敏电阻的特性及其在温度测量中的应用。

通过实验，了解热敏电阻的基本原理、构造及特性曲线，掌握热敏电阻的测量方法，为后续应用奠定基础。

二、实验原理热敏电阻是一种利用半导体材料制成的温度传感器。

其电阻值随温度变化而变化，具有灵敏度高、体积小、响应速度快等优点。

热敏电阻的阻值与温度的关系通常呈非线性，因此需要通过实验拟合出其特性曲线。

三、实验步骤1.准备实验器材：数字万用表、热敏电阻、恒温水槽、温度计、不锈钢圆环、导线若干。

2.将热敏电阻悬挂在不锈钢圆环上，保持与水充分接触。

3.将导线连接到数字万用表和热敏电阻上，确保连接稳定。

4.将数字万用表调整到电阻测量模式，测量热敏电阻在不同温度下的阻值。

5.同时使用温度计记录水槽中的温度。

6.改变水槽中的温度，重复步骤4和5，获取多组数据。

7.利用Excel等数据处理软件，绘制热敏电阻的特性曲线。

四、实验结果及分析实验数据如下表所示：Excel绘制特性曲线，可以发现阻值与温度之间的关系呈现出明显的非线性关系。

这一结果符合热敏电阻的基本特性，为其在实际应用中的温度补偿提供了依据。

五、实验结论通过本实验，我们了解了热敏电阻的基本原理和特性。

实验结果表明，热敏电阻的阻值随温度的升高而降低，且呈现出明显的非线性关系。

这一特性使得热敏电阻在温度测量领域具有广泛的应用前景，例如体温测量、环境温度监测等。

在实际应用中，可以根据需要对热敏电阻进行选择和配置，以满足不同精度和范围的温度测量需求。

此外，本实验还提供了热敏电阻在实际应用中的一种测量方法，为后续相关研究提供了参考。

六、实验建议与展望本实验对热敏电阻的特性进行了初步探究，但在实验过程中发现一些问题值得进一步探讨和研究：1.在实验过程中，我们发现热敏电阻的阻值会随着温度的变化而发生漂移。

这可能会对实验结果产生一定的影响。

未来可以进一步研究如何减小热敏电阻阻值的漂移，提高测量的准确性。

NTC热敏电阻温度阻值计算NTC（Negative Temperature Coefficient）热敏电阻是一种温度敏感的电阻器件，其电阻随温度的变化而改变。

在电子设备中，常用于测量和控制环境温度。

热敏电阻的阻值与温度之间存在一定的关系，下面将详细介绍NTC热敏电阻温度阻值的计算方法。

Rt=R0*e^(B*(1/T-1/T0))其中，Rt为NTC热敏电阻在温度T下的阻值，R0为NTC热敏电阻在温度T0下的基准阻值，B为热敏电阻的B值，T为当前温度，T0为基准温度。

为了计算NTC热敏电阻在特定温度下的阻值，我们需要知道该热敏电阻在25℃下的基准阻值R0以及B值。

假设R0=10kΩ，B值=3435K（这是常见的B值之一），并且希望计算NTC热敏电阻在50℃下的阻值。

根据上述公式，代入已知参数，计算得到：1/T=1/(273+50)=1/323.15(K^-1)1/T0=1/(273+25)=1/298.15(K^-1)e^(B*(1/T-1/T0))=e^(3435*(1/323.15-1/298.15))使用计算器或计算软件计算得到这个数值约为3.432因此，NTC热敏电阻在50℃下的阻值为：Rt=R0*3.432=10kΩ*3.432=34.32kΩ通过类似的方法，我们可以计算出NTC热敏电阻在其他温度下的阻值。

需要注意的是，NTC热敏电阻不能承受过大的电流，它的功率应根据实际情况进行合理选择，以免发热过多损坏电阻。

此外，不同型号的热敏电阻有不同的温度测量范围，使用时需要根据需要选择适合的热敏电阻。

总结起来，NTC热敏电阻的温度阻值计算方法可以通过使用其特性方程来得到。

通过给定的基准阻值和B值，以及待计算的温度，可以通过代入公式计算得到NTC热敏电阻在该温度下的阻值。

在实际应用中，需要根据具体需求选择适合的热敏电阻型号和参数。

NTC热敏电阻温度阻值计算
NTC（Negative Temperature Coefficient）热敏电阻是一种随温度
变化而变化阻值的电阻器件。

其阻值随温度的变化规律可以用一个有关温
度和阻值的数学公式来描述。

这个公式可以帮助我们计算给定温度下NTC
热敏电阻的阻值。

R=R0*e^(β*(1/T-1/T0))
其中，R表示NTC热敏电阻的阻值；R0表示NTC热敏电阻的标准阻值（通常是25℃时的阻值）；β表示NTC热敏电阻的特性常数；T表示给
定温度；T0表示参考温度，通常取25℃。

根据这个公式，我们可以计算任意给定温度下的NTC热敏电阻的阻值。

下面我们通过一个例子来演示具体的计算过程。

假设一个NTC热敏电阻在25℃时的标准阻值为10kΩ，特性常数β
为3500K，要求计算该NTC热敏电阻在80℃下的阻值。

首先
然后，根据计算器或电子表格软件中的指数函数求解该公式。

得到的
结果即为NTC热敏电阻在80℃下的阻值。

在实际应用中，我们还可以通过查找NTC热敏电阻的温度-阻值曲线
表或使用专门的测量仪器来获取更准确的阻值数据。

同时，需要注意的是，NTC热敏电阻的特性常数β和标准阻值R0可能因不同的生产厂家和型号
而有所不同，所以在计算阻值时需要使用正确的参数。

除了通过斯特恩-伏兹公式来计算NTC热敏电阻的阻值，还可以通过
查找相关的阻值-温度转换表来获取对应的阻值数据。

这些转换表通常由
NTC热敏电阻的制造商提供，可以根据具体的型号和参数来选择合适的表格。

50k负温度系数热敏电阻温度与阻值对照表热敏电阻是一种随温度变化而改变电阻值的电子元件。

其中，负温度系数热敏电阻是指随着温度升高，电阻值呈现递减趋势的热敏电阻。

50k负温度系数热敏电阻是一种具有50kΩ额定电阻值的负温度系数热敏电阻。

它的特性是在一定温度范围内，当温度升高时，电阻值会逐渐下降。

这种特性使得50k负温度系数热敏电阻在温度测量和温度补偿等领域得到广泛应用。

为了更好地了解50k负温度系数热敏电阻的温度与阻值关系，我们可以参考下表：温度（摄氏度）阻值（千欧姆）-40 250-30 220-20 190-10 1600 13010 10020 7530 5040 3050 2060 1270 680 390 2100 1.2从上表可以看出，随着温度的升高，50k负温度系数热敏电阻的阻值逐渐下降。

当温度为-40摄氏度时，阻值为250千欧姆，随着温度每上升10摄氏度，阻值都会相应下降约30千欧姆，直至温度达到100摄氏度时，阻值仅为1.2千欧姆。

根据这个对照表，我们可以通过测量50k负温度系数热敏电阻的阻值，进而得到相应的温度值。

例如，当测量到50k负温度系数热敏电阻的阻值为100千欧姆时，根据对照表可知，此时的温度约为20摄氏度。

在实际应用中，50k负温度系数热敏电阻常常被用于温度测量和温度补偿电路中。

通过测量电阻值，我们可以准确地获取环境的温度信息。

同时，50k负温度系数热敏电阻还可以用于温度补偿电路中，稳定电路的工作状态。

50k负温度系数热敏电阻是一种随温度变化而改变阻值的电子元件。

通过温度与阻值对照表，我们可以准确地获取50k负温度系数热敏电阻的温度信息。

在实际应用中，50k负温度系数热敏电阻有着广泛的用途，例如温度测量和温度补偿电路等。

通过进一步研究和应用，我们可以更好地发挥50k负温度系数热敏电阻的特性，满足不同领域的需求。

NTC热敏电阻的B值是指热敏电阻的B参数，也称为B值系数（B-Value Coefficient）。

B值是一种度量热敏电阻温度特性的参数，用于描述温度与电阻之间的关系。

具体来说，B值是指在参考温度（通常为25摄氏度）下，热敏电阻阻值每变化1摄氏度时，其相对变化比率的对数。

通常，B值是以公式形式给出：
Rt = R0 * exp(B * (1/Tt - 1/T0))
其中，Rt是在温度Tt下电阻值，R0是参考温度T0下的电阻值，B就是B值。

B值的数值取决于具体的热敏电阻材料和制造工艺。

不同的NTC热敏电阻具有不同的B值范围和特性，可以根据应用需求选择合适的B值来获得所需的温度测量精度。

一般来说，B值越大，说明电阻随温度变化的斜率越大，即电阻值对温度的响应越敏感。

需要注意的是，B值是一个参考参数，不代表绝对精确的温度测量，实际应用中还需要考虑其他因素，如环境温度和传感器的特性等。

因此，在使用NTC热敏电阻进行温度测量时，还需要结合实际情况进行校准和补偿。

热敏电阻阻值和温度的关系
热敏电阻（Thermistor）是一种特殊的电阻，其阻值随着温度变化而显著变化。

热敏电阻可以用来测量和控制温度，并具有很多优点，如灵敏度高、响应快、操作稳定、价格低廉、使用寿命长等优点。

本文将从热敏电阻的阻值与温度关系讨论起，以便进一步了解它的工作原理。

由于热敏电阻的电阻依赖于温度，通常热敏电阻的阻值与温度有一定的关系，温度变化时，它的电阻会有不同的变化。

一般来说，热敏电阻的阻值随温度降低而降低。

比如，由于热敏性玻璃材料内部电荷的增加而导致的阻值增大，所以当温度降低时，其电阻值也越来越大。

此外，当温度升高时，热敏电阻的阻值会减小，因为温度升高会导致电荷减少，从而减少电阻值。

因此，热敏电阻的阻值和温度之间存在着明显的反比关系。

热敏电阻的阻值与温度之间的变化率仅取决于被测量的热敏电阻材料特性。

基于这一原则，不同热敏电阻材料具有不同的温度与阻值变化率。

根据不同的材料特性，可以得出不同的温度与阻值变化曲线。

例如，常见的铂电阻和玻璃热敏电阻之间的温度和阻值变化曲线完全不同。

玻璃热敏电阻是一种热导性较好的敏感元件，当温度降低时，它阻值有明显的增加；而铂电阻阻值则在一定的温度范围内保持比较稳定，温度进一步升高到某一临界点，它的阻值就会急剧下降。

以上就是热敏电阻阻值和温度之间的关系，也是热敏电阻的基本工作原理。

热敏电阻的温度和阻值变化率取决于它的材质不同，因此，在使用热敏电阻时，要选择合适的热敏电阻材料，以便针对特定应用条件获得更佳的性能。

ptc 零功率电阻跟居里温度的关系
PTC热敏电阻的零功率电阻与居里温度之间存在一定的关系。

在阻温特性中，PTC热敏电阻的零功率电阻是指在某一温度下，加在PTC 热敏电阻上的功耗极低，低到因其功耗引起的PTC热敏电阻的阻值变化可以忽略不计时的电阻值。

而居里温度则是PTC热敏电阻的一个重要特性参数，指PTC热敏电阻在电阻值出现剧变的温度点。

在阻温特性曲线上，PTC热敏电阻的零功率电阻随着温度的升高而增加，并在居里温度达到最大值。

当温度超过居里温度后，随着温度的继续升高，零功率电阻值开始下降。

因此，居里温度是PTC热敏电阻的一个重要特性参数，它决定了阻温特性曲线的形状和变化趋势。

在制作PTC热敏电阻时，需要根据具体的应用场景选择合适的居里温度和零功率电阻值，以确保其在工作过程中具有稳定的性能和较长的使用寿命。

总的来说，居里温度和零功率电阻是PTC热敏电阻的重要特性参数，它们之间存在密切的关系，共同决定了PTC热敏电阻的性能和应用范围。
