激光铅垂仪轴线投测方法

激光垂准仪的使用方法激光垂准仪是一种用于测量和校准水平和垂直线的仪器，广泛应用于建筑、室内装修、道路施工等领域。

正确的使用方法能够确保测量结果的准确性和可靠性。

下面将详细介绍激光垂准仪的使用方法。

1. 准备工作。

在使用激光垂准仪之前，首先需要进行一些准备工作。

确保仪器处于水平状态，并检查激光发射器和接收器是否处于正常工作状态。

同时，检查电池电量是否充足，以确保仪器能够正常工作。

另外，还需要选择一个平整、稳固的基准面，以确保测量结果的准确性。

2. 设置基准线。

在开始测量之前，需要设置基准线。

将激光垂准仪放置在基准面上，并打开激光发射器。

根据需要，选择水平线或垂直线模式，并调整仪器，使激光线与需要测量的基准线重合。

在调整过程中，可以通过调节仪器上的调节螺丝来微调激光线的位置，直到达到所需的精度。

3. 进行测量。

当基准线设置完成后，即可开始进行测量。

根据需要，可以选择单点测量或连续测量模式。

在测量过程中，需要确保激光垂准仪保持稳定，并避免受到外界干扰。

同时，还需要注意避免直接暴露在阳光下，以免影响激光线的可见性和测量精度。

4. 分析和记录数据。

在完成测量后，需要对测量数据进行分析和记录。

根据实际需要，可以使用测距仪、水平仪等工具对测量结果进行验证和校准。

同时，还需要将测量数据记录下来，包括测量时间、位置、测量人员等信息，以便日后的分析和参考。

5. 仪器的维护和保养。

在使用激光垂准仪之后，需要对仪器进行适当的维护和保养。

及时清洁仪器表面和镜片，避免灰尘和杂物的积累影响激光线的发射和接收。

另外，还需要定期检查仪器的电池电量和工作状态，确保仪器能够正常使用。

总结。

激光垂准仪是一种非常实用的测量工具，正确的使用方法能够确保测量结果的准确性和可靠性。

在使用过程中，需要注意仪器的准备工作、基准线的设置、测量的进行、数据的分析和记录，以及仪器的维护和保养。

只有全面掌握了激光垂准仪的使用方法，才能更好地发挥其作用，为工程测量提供准确可靠的数据支持。

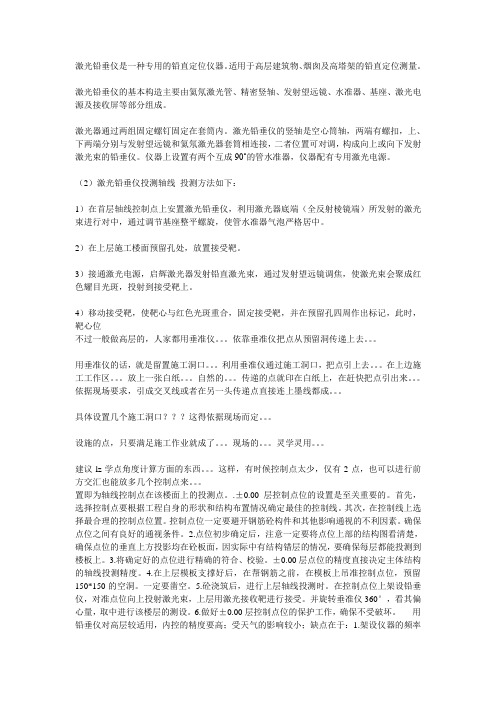

激光铅垂仪是一种专用的铅直定位仪器。

适用于高层建筑物、烟囱及高塔架的铅直定位测量。

激光铅垂仪的基本构造主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接收屏等部分组成。

激光器通过两组固定螺钉固定在套筒内。

激光铅垂仪的竖轴是空心筒轴，两端有螺扣，上、下两端分别与发射望远镜和氦氖激光器套筒相连接，二者位置可对调，构成向上或向下发射激光束的铅垂仪。

仪器上设置有两个互成90˚的管水准器，仪器配有专用激光电源。

（2）激光铅垂仪投测轴线投测方法如下：1）在首层轴线控制点上安置激光铅垂仪，利用激光器底端（全反射棱镜端）所发射的激光束进行对中，通过调节基座整平螺旋，使管水准器气泡严格居中。

2）在上层施工楼面预留孔处，放置接受靶。

3）接通激光电源，启辉激光器发射铅直激光束，通过发射望远镜调焦，使激光束会聚成红色耀目光斑，投射到接受靶上。

4）移动接受靶，使靶心与红色光斑重合，固定接受靶，并在预留孔四周作出标记，此时，靶心位不过一般做高层的，人家都用垂准仪。

依靠垂准仪把点从预留洞传递上去。

用垂准仪的话，就是留置施工洞口。

利用垂准仪通过施工洞口，把点引上去。

在上边施工工作区。

放上一张白纸。

自然的。

传递的点就印在白纸上，在赶快把点引出来。

依据现场要求，引成交叉线或者在另一头传递点直接连上墨线都成。

具体设置几个施工洞口？？？这得依据现场而定。

设施的点，只要满足施工作业就成了。

现场的。

灵学灵用。

建议lz学点角度计算方面的东西。

这样，有时候控制点太少，仅有2点，也可以进行前方交汇也能放多几个控制点来。

置即为轴线控制点在该楼面上的投测点。

.±0.00层控制点位的设置是至关重要的。

首先，选择控制点要根据工程自身的形状和结构布置情况确定最佳的控制线。

其次，在控制线上选择最合理的控制点位置。

控制点位一定要避开钢筋砼构件和其他影响通视的不利因素。

确保点位之间有良好的通视条件。

2.点位初步确定后，注意一定要将点位上部的结构图看清楚，确保点位的垂直上方投影均在砼板面，因实际中有结构错层的情况，要确保每层都能投测到楼板上。

激光水平仪铅垂线的使用方法
使用激光水平仪进行铅垂线的标定和测量的基本步骤如下：
1. 设置基准点：选择一个稳定的基准点作为参考点，可以是地面上的一块平整的地板砖或者墙上的一个固定的标记点。

2. 安装激光水平仪：将激光水平仪固定在三脚架上，并确保稳定放置。

3. 打开激光水平仪：按下激光水平仪上的电源按钮，打开仪器。

4. 水平校准：在没有倾斜的条件下，调整激光水平仪的位置，使其水平气泡在中心位置，确保水平仪的水平度。

5. 设置铅垂线：将一个直角支架或者固定器件固定在需要测量的位置，在激光水平仪的投影平面上会出现一条水平的激光线，该线即为铅垂线。

6. 测量铅垂线：使用目测或者测量仪器，在需要测量的其他位置沿着铅垂线测量。

需要注意的是，使用激光水平仪进行铅垂线测量时，应保持仪器的稳定性和水平度，避免仪器移动或者倾斜导致测量误差。

建筑工程测量高层建筑的轴线投测高层建筑的基础工程完工后，随着结构的升高，须以底层基准轴线点为依据，逐层向上投测，以控制建筑物的垂直度。

投测轴线点的方法主要有经纬仪投测法和激光铅垂仪投测法两种。

（1）经纬仪投测法① 选择中心轴线。

图1为某建筑物平面位置示意图，用经纬仪将建筑物定位后，地面上已标出①、②、③…和A 、B 、C …等各轴线，其中C 轴与③轴作为中心轴线。

根据楼层的高度和场地情况，在距塔楼尽可能远的地方，钉出四个轴线控制桩C 、C '、3'和3。

当基础工程完工后，用经纬仪将③轴和C 轴精确地投测在塔楼底部，并标定之，例如，图2中的a 、a '、b '和b 。

② 向上投测中心轴线。

随着建筑物不断升高，要逐层将轴线向上传递，可将经纬仪置在③轴和C 轴的控制桩3、3'、c 和'c 上，瞄准塔楼底部的标志a 、a '、b 和b '，用盘左和盘右两个竖盘位置向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图2-18的1a 、1a '、1b '和1b 。

11a a '和11b b '两线的交点O '即为塔楼的投测中心。

3中心轴线中心轴线3＇＇塔＇楼①⑤②③④⑥⑦⑧⑨⑩11ABCEDFGHIJKCC O图1 高层建筑物的轴线③ 增设轴线引桩。

当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度将随仰角的增大而降低。

为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋顶上。

具体做法是将经纬仪安置在已经投上去 的中心轴线上，瞄准地面上原有的轴线控制桩C 和C '、3和3'，将轴线引测到远处，如图3的1C 和1C '即为新的C 轴控制桩。

更高的各层中心轴线可将经纬仪安置在新的引桩上，按上述方法继续进行投测。

33＇＇o ＇αααα1＇＇＇＇11＇1C Cb b bC图2 经纬仪法投测建筑轴线 图3 轴线引桩的增设（2）激光铅垂仪投测法激光铅垂仪是一种专用的铅直定位仪器，适用于高烟筒、高塔等高层建筑的铅直定位测量。

激光铅垂线操作方法激光铅垂线是一种利用激光技术来实现垂直方向测量的仪器设备。

它具有高精度、快速、操作简便等特点，可以广泛应用于建筑、室内装修、道路施工等领域。

下面将详细介绍激光铅垂线的操作方法。

首先，操作人员需要选择合适的工作区域。

确保工作区域平整、稳定，并远离强光干扰，避免激光的准确性受到影响。

同时，要确保激光铅垂线的安装位置稳固，可以通过使用三脚架或其他固定装置来固定仪器。

接下来，需要进行仪器的调试与校准。

打开激光铅垂线的仪器开关，确保电源充足。

在水平面上放置一支参考杆，参考杆的选取应具有一定的高度，因为测量的高度范围会受到参考杆高度的限制。

然后，将激光线对准参考杆的表面。

调节仪器的倾斜度，使激光线水平对准参考杆，然后紧固仪器。

在校准时，操作人员可根据需要调节激光铅垂线的旋转速度，提高工作效率。

旋转速度应调节至合适的范围，既不会过慢导致工作效率低下，也不会过快使得测量过程中出现不必要的失误。

校准完成后，可以开始进行铅垂线的测量。

在测量之前，需要确定需要垂直测量的两个点，并确定参考点。

在参考点上方的一点上安装一个反光板，反光板的高度应适当，以便观察时能够明显看到反射的激光线。

操作人员通过调整激光铅垂线的位置，使其对准需要测量的第一个点，并在该点放置一个测量棒或反光板。

然后，在参考点上方的一点上观察激光线的反射情况。

如果激光线直接照射到反光板上，说明第一个点处于铅垂线上，可以进行下一步的测量。

如果激光线没有照射到反光板上，则需要进行微调，使其能够对准。

完成第一个点的测量后，操作人员可以移动到第二个点进行测量。

同样，通过调整激光铅垂线的位置，对准第二个点，并在该点放置一个测量棒或反光板。

观察激光线的反射情况，如果直接照射到反光板上，说明第二个点处于铅垂线上。

如果激光线没有照射到反光板上，则需要进行微调。

在整个测量过程中，操作人员需要根据需要进行调整和微调，以确保激光铅垂线的准确性和稳定性。

特别是在需要进行高精度测量时，应格外注意细节。

激光铅垂仪的使用方法
激光铅垂仪是一种用于测量垂直度的仪器，常用于建筑、土木工程等领域。

以下是激光铅垂仪的使用方法：
1. 准备工作：将激光铅垂仪放置在平稳的地面上，并确保其稳定不会晃动。

同时，将电源插头插入电源插座，并打开电源开关。

2. 直线校准：将激光铅垂仪放置在一段已知的水平线上，打开仪器并进行水平校准，确保仪器测量的垂直度准确无误。

3. 测量垂直度：将激光铅垂仪对准需要测量的墙体或者其他垂直面，打开仪器并进行垂直度的测量。

测量时，可以根据需要选择不同的精度和距离。

4. 记录数据：将测量结果记录下来，并进行分析和对比。

如果需要重新测量，可以进行新一轮的测量和记录。

5. 维护保养：使用完毕后，将激光铅垂仪清洁干净并存放在干燥通风的地方。

如果仪器出现故障或者需要维修，应及时联系专业人员进行处理。

以上是激光铅垂仪的使用方法，希望对大家有所帮助。

在使用过程中，一定要注意安全，避免对自身和他人造成伤害。

- 1 -。

激光铅垂仪操作方法
激光铅垂仪是一种常用的测量仪器，可用于测量垂直方向的高度差。

以下是激光铅垂仪的基本操作方法：
1. 将激光铅垂仪放置在平稳的地面上或固定在三脚架上，并确保仪器位于水平位置。

2. 打开激光铅垂仪的电源，并调节仪器使其处于准备状态。

3. 调整激光铅垂仪上的垂直泡尺，使其气泡处于中心位置，以确保仪器的垂直准确。

4. 确定测量的目标位置，并将仪器对准目标。

5. 通过调整激光铅垂仪上的垂直调节螺钉来调整仪器的垂直度，使激光线尽可能与目标位置重合。

6. 当激光线准确对准目标位置时，读取激光铅垂仪上的高度差示数，并记录测量结果。

7. 如果需要测量多个目标位置的高度差，重复步骤4至步骤6，直至完成所有测量任务。

8. 测量结束后，关闭激光铅垂仪的电源，并将仪器存放在安全的地方。

注意事项：
- 在操作激光铅垂仪时，需要保持仪器的稳定，并避免人为干扰，以确保测量的准确性。

- 在测量过程中，要注意避免遮挡激光线，以免影响测量结果。

- 在测量外部目标位置时，可以使用测量棒等配件来辅助对准目标。

大学实验室激光铅直仪操作规程—、操作方法：
1.把铅直仪安置在平台上或者通过连接孔固定在三角架上。

2.按开关按钮，开启仪器电源开关，仪器进入第一工作模式，指示灯显示绿色，通过前窗在墙面上投射出红色十字线（水平线和铅垂线）。

3.继续按动按钮开关第二下，仪器进入第二工作模式，指示灯呈绿色，透过侧窗投射出铅垂直线。

4.继续按动按钮开关第三下，仪器进入第三工作模式，指示灯显示绿色，通过前窗和侧窗在墙面上同时投射出红色十字线（水平线和铅垂线）与铅垂直线。

5.继续按动按钮开关第四下，仪器进入第四工作模式，指示灯显示红色，关闭安平报警功能，用户可以按自己需要的角度（在工作面上）打出十字丝线与直线。

6.继续按动按钮开关第五下，关闭电源。

注意：仪器自动安平范围为±40，在前三种工作模式下，如果红色线闪烁，并且指示灯呈红色，说明仪器倾斜超出自动安平范围，仪器提示安平报警，用户应重新安放仪器直到红色线平稳显示且指示灯稳定呈绿色。

二、电池更换:
在使用仪器时，当激光亮度明显变暗时，说明电池电量不足，应立即更换电池，按照电池盒盖上箭头方向，推开电池盒盖即可更换电池，更换电池时请注意电池盒上的标记。

三、仪器的维修与保养：
如果仪器长时间不用，最好从电池盒中取出电池，以免电池液泄漏损坏电池盒。

2.仪器发生损坏时，应找厂家修理，切勿自行拆卸。

铅垂仪的操作方法
以下是使用铅垂仪的一般操作方法：
1. 找到一个平坦水平的基准面。

可以使用一个水平仪或其他仪器来确定。

2. 将铅垂仪放置在基准面上，确保它稳定并垂直放置。

3. 调整铅垂仪上的气泡或指示器，使其位于中心位置。

这表明仪器已垂直。

4. 注视铅垂仪上的刻度尺或其他标记，并记录指示器所指示的值。

这将是垂直的程度。

如果需要进行更为精确的垂直度测量，可以执行以下步骤：
5. 将铅垂仪移动到需要测量的位置。

6. 将垂直线(例如墙壁、柱子或建筑物的边缘)对齐到铅垂仪上的标记。

7. 继续调整铅垂仪上的指示器，直到它指向零刻度或其他目标值。

这将显示你需要的垂直度。

8. 在需要的位置记录指示器所指示的值。

请注意，具体的铅垂仪操作方法可能因不同品牌或型号而有所不同。

因此，在使用新的铅垂仪之前，建议阅读操作手册或咨询相关专业人士。

激光铅锤仪的操作方法
激光铅锤仪是一种常用于建筑和土木工程中进行测量的设备。

下面是激光铅锤仪的一般操作方法：
1. 准备工具：除了激光铅锤仪，你还需要一台三脚架和一个铅锤。

2. 组装设备：将激光铅锤仪固定在三脚架上，确保其稳定。

3. 设置高度：根据需要，将激光铅锤仪调整到合适的高度并锁紧。

4. 开启激光：按下激光铅锤仪上的开关，启动激光发射。

5. 校准水平：使用铅锤，将激光线与参考点（如墙壁或标志物）对齐，并调整三脚架来确保设备水平。

6. 校准垂直：将铅锤移动到另一个位置，并确保激光线与参考点垂直。

如果需要，调整三脚架来使设备垂直。

7. 进行测量：确定激光铅锤仪的使用范围，并将其移动到相应的位置。

读取激光线的高度或位置，以获取所需的测量结果。

8. 关闭激光：完成测量后，按下激光铅锤仪上的开关，关闭激光发射。

9. 拆卸设备：将激光铅锤仪从三脚架上卸下，并进行清洁和储存。

注意事项：
- 在操作激光铅锤仪之前，确保熟悉设备的使用说明和安全操作指南。

- 在使用激光铅锤仪时，要注意避免直接看向激光光线或将其照射到人眼中，以避免眼部损伤。

- 在使用设备时，要注意周围的环境和其他人员，确保安全操作。
