北师大版物理八年级下册第六章《6.2 凸透镜成像规律》基础知识

. . .八年级下学期期末物理基础知识复习第六章常见的光学仪器1、透镜（薄）凸透镜：中间______边缘______的透镜；凹透镜：中间______边缘______的透镜2、透镜的光学性质凸透镜对光有______作用。

凹透镜对光有______作用3、凸透镜成像规律u＞2f：成______、______的______像。

像距f＜v＜2f；f＜u＜2f：成______、______的______像。

像距v＞2f；u＜f：成______、______的______像。

像和物在同侧；4、透镜的应用照像机：u＞2f：成倒立缩小的实像。

物距调小像距变______像变______幻灯机：f＜u＜2f：成倒立放大的实像。

物距调小像距变______像变______放大镜：u＜f：成正立放大的虚像。

像和物在同侧；物距越大像越______ 显微镜：物镜（______透镜），目镜（______透镜）；物镜成______、______的______像，目镜成______、______的______像望远镜：①开普勒望远镜，物镜（凸透镜），目镜（凸透镜）物镜成倒立缩小的实像，目镜成正立放大的虚像。

②伽利略望远镜：物镜（凸透镜），目镜（凹透镜）③牛顿望远镜：物镜（凹面镜），目镜（凸透镜）5、眼睛和眼镜①人眼相当于______（晶状体等相当于______，视网膜相当于______）②人眼看远处时，晶状体______，可看到无穷远人眼看近处时，晶状体______③正常眼的明视距离是______㎝④近视眼：晶状体较______，像成在视网膜______，用______矫正远视眼：晶状体较______，像成在视网膜______，用______矫正第七章运动和力1、力①定义：力______________________________。

力的国际单位是：______符号是______②力的作用是______的。

作用力和反作用力的大小______、方向______、作用在一条______上、作用在______物体上。

像（变小 ）
口诀：成虚像时物近像近像变小
本课小结
通过这节课的学习，你有什么收获？
例、如图所示是“研究凸透镜成像”的实验图，
（1）若在透镜右边的光屏上（光屏未画）得到清晰缩小 的实像，则蜡烛可能置于透镜左边 a 点处； （2）能在光屏上成离透镜最近的像的是 a 点处； 能在光屏上成最大的像的点是 c 点处； （3）成虚像的点是 d 点。
移位置 看特点 记数据 从远到近逐渐改变点燃的蜡烛到透镜 的距离，观察像的倒正、大小、虚实怎样 变化，测出每一种情况下的物距和像距 在成实像和虚像的两种情况下，轻轻 吹蜡烛的火焰，使它向左侧或向右侧偏斜， 观察火焰的像是向左侧还是向右侧偏斜。 注意像与物的上下关系、左右关系。
【归纳】 (1)、（ 一倍焦距 ）是成实像和虚像的分界点； （ 二倍焦距 ）二倍焦距是成缩小像和放大像的分界 点 口诀：一倍焦距分虚实 ，二倍焦距分大小
北师大版物理八年级下册第六章第二节
学生实验：探究凸透镜成像
一、凸透镜成像
【观察】 透过下面两个凸透镜看到的不同情景
【思考】 是什么原因影响了凸透镜所成像的差异？
通过凸透镜可以观察到什么现象?
离物体很近
离物体远些
离物体再远
一、探究凸透镜成像规律
1、提出问题
凸透镜成不同特点的像与什 么因素有关呢
一、探究凸透镜成像规律
（3）凸透镜向下调节
新知探究
再见
开动脑筋，积极思考
1.在做“凸透镜成像规律”的实验时,某同学 在光具座上将蜡烛放置在凸透镜前,然后移 动光屏 ,可他无论怎样移动光屏 ,都无法在 光屏上观察到烛焰的像。请你分析发生这 一现象可能原因。
1).烛焰、凸透镜、光屏三者的中心不在同一高 度；2）U<f成虚像；3）u=f不成像；

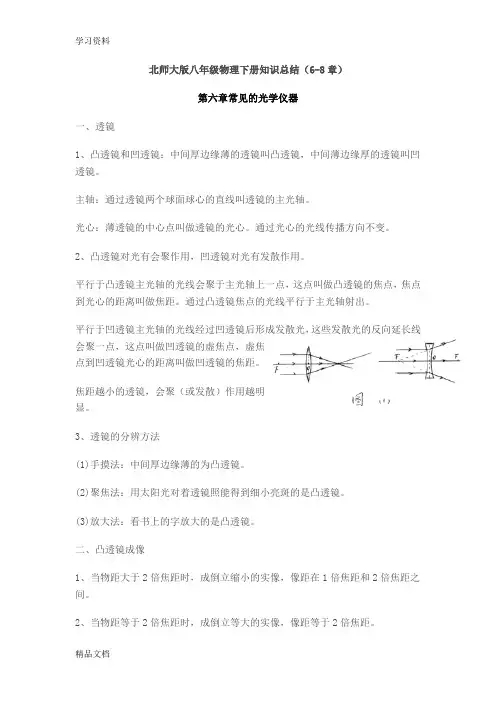

北师大版八年级物理下册知识总结（6-8章）第六章常见的光学仪器一、透镜1、凸透镜和凹透镜：中间厚边缘薄的透镜叫凸透镜，中间薄边缘厚的透镜叫凹透镜。

主轴：通过透镜两个球面球心的直线叫透镜的主光轴。

光心：薄透镜的中心点叫做透镜的光心。

通过光心的光线传播方向不变。

2、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于主光轴上一点，这点叫做凸透镜的焦点，焦点到光心的距离叫做焦距。

通过凸透镜焦点的光线平行于主光轴射出。

平行于凹透镜主光轴的光线经过凹透镜后形成发散光，这些发散光的反向延长线会聚一点，这点叫做凹透镜的虚焦点，虚焦点到凹透镜光心的距离叫做凹透镜的焦距。

焦距越小的透镜，会聚（或发散）作用越明显。

3、透镜的分辨方法(1)手摸法：中间厚边缘薄的为凸透镜。

(2)聚焦法：用太阳光对着透镜照能得到细小亮斑的是凸透镜。

(3)放大法：看书上的字放大的是凸透镜。

二、凸透镜成像1、当物距大于2倍焦距时，成倒立缩小的实像，像距在1倍焦距和2倍焦距之间。

2、当物距等于2倍焦距时，成倒立等大的实像，像距等于2倍焦距。

3、当物距在1倍焦距和2倍焦距之间时，成倒立放大的实像，像距大于2倍焦距。

4、当物距小于焦距时，成正立放大的虚像，像距大于1倍焦距。

5、放大镜的使用：放大镜成正立、放大的虚像，物像同侧。

使用时应使物体尽量远离透镜，但物距不得超过一倍焦距。

6.物距越小，像越大，像距越大。

物与物距成正比，像与像距成正比。

7.焦点处是成实像与虚像的分界点。

二倍焦距处是成放大像与缩小像的分界点。

8.探究凸透镜成像规律实验中，要调节烛焰、凸透镜、光屏的中心，使它们的中心大致在同一条直线上，这样做的目的是使像成在光屏的中央。

三、生活中的透镜1、幻灯机与投影仪：幻灯片或投影片到凸透镜的距离为物距，镜头到屏幕的距离为像距。

原理：当物距在1倍焦距和2倍焦距之间时，成倒立放大的实像，像距大于物距。

屏幕上要成正立的像，幻灯片必须倒放。

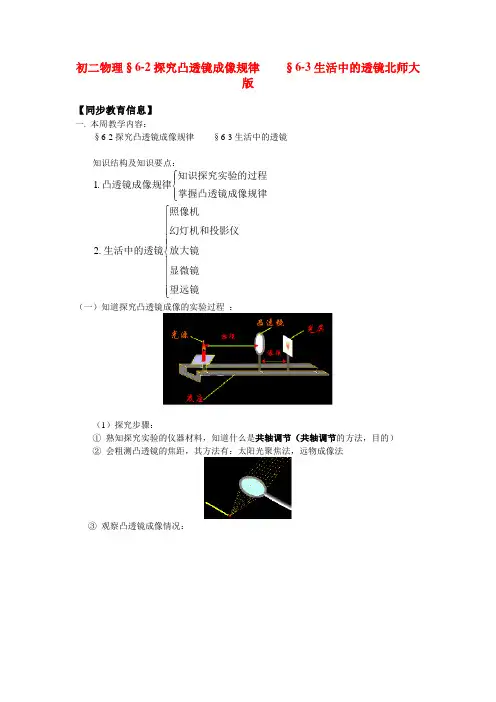

初二物理§6-2探究凸透镜成像规律§6-3生活中的透镜北师大版【同步教育信息】一. 本周教学内容：§6-2探究凸透镜成像规律§6-3生活中的透镜知识结构及知识要点：1.凸透镜成像规律知识探究实验的过程掌握凸透镜成像规律⎧⎨⎪⎩⎪2.生活中的透镜照像机幻灯机和投影仪放大镜显微镜望远镜⎧⎨⎪⎪⎪⎪⎩⎪⎪⎪⎪（一）知道探究凸透镜成像的实验过程：（1）探究步骤：①熟知探究实验的仪器材料，知道什么是共轴调节（共轴调节的方法，目的）②会粗测凸透镜的焦距，其方法有：太阳光聚焦法，远物成像法③观察凸透镜成像情况：（2）探究记录：①从表中可以找到凸透镜成像的关键：（1）焦点是成实像还是成虚像的分界点。

（2）两倍焦距处是像比物大还是像比物小的分界点。

（3）实像总是倒立的且像和物分居透镜两侧；虚像总是正立的且像和物位于透镜的同侧。

如果我们在研究凸透镜成像实验中，把观察到的现象与凸透镜成像的物理情景结合起来，还可以建立成像的动态情景，当物体从二倍焦距以外的地方逐渐向凸透镜移动过程中，像逐渐变大，像距v也逐渐变大。

但是，只要物体未到达二倍焦距点时，像的大小总比物体要小；像的位置总在镜的另一侧一倍焦距至二倍焦距之间。

当物体到达二倍焦距之内逐渐向一倍焦距点移动过程中，像变大，像距v 也变大，像的大小总比物体要大，像的位置总在镜的另一侧二倍焦距以外。

可见，二倍焦距点是凸透镜成缩小实像与放大实像的分界点。

②区别实像和虚像1）从观察角度去区分：实像可以用眼睛看到，也可以用光屏接收，而虚像只能用眼睛观看不能用光屏接收。

2）从成像实质去区分：实像是光线的实际交点所成的像，而虚像是光线的反向延长线相交所成的像。

除了实验，还可以利用作图的方法理解凸透镜成像规律研究凸透镜成像实验中物体通过透镜成像的各种情况，完全也可以用成像光路图很简单、很直观地表示出来。

掌握这种方法对理解和掌握凸透镜成像规律及其应用是有很大帮助的。
