(精选文档)IC卡冷水水表技术要求

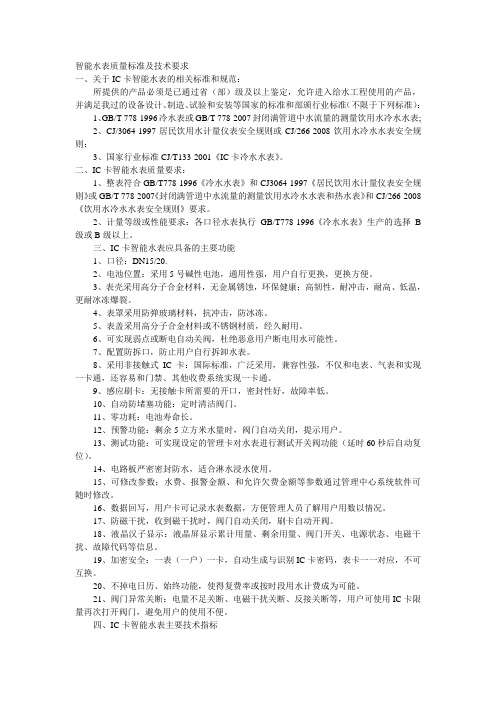

智能水表质量标准及技术要求一、关于IC卡智能水表的相关标准和规范：所提供的产品必须是已通过省（部）级及以上鉴定，允许进入给水工程使用的产品，并满足我过的设备设计、制造、试验和安装等国家的标准和部颁行业标准（不限于下列标准）：1、GB/T 778-1996冷水表或GB/T 778-2007封闭满管道中水流量的测量饮用水冷水水表;2、CJ/3064-1997居民饮用水计量仪表安全规则或CJ/266-2008饮用水冷水水表安全规则；3、国家行业标准CJ/T133-2001《IC卡冷水水表》。

二、IC卡智能水表质量要求：1、整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007《封闭满管道中水流量的测量饮用水冷水水表和热水表》和CJ/266-2008《饮用水冷水水表安全规则》要求。

2、计量等级或性能要求：各口径水表执行GB/T778-1996《冷水水表》生产的选择B 级或B级以上。

三、IC卡智能水表应具备的主要功能1、口径：DN15/20.2、电池位置：采用5号碱性电池，通用性强，用户自行更换，更换方便。

3、表壳采用高分子合金材料，无金属锈蚀，环保健康；高韧性，耐冲击，耐高、低温，更耐冰冻爆裂。

4、表罩采用防弹玻璃材料，抗冲击，防冰冻。

5、表盖采用高分子合金材料或不锈钢材质，经久耐用。

6、可实现弱点或断电自动关阀，杜绝恶意用户断电用水可能性。

7、配置防拆口，防止用户自行拆卸水表。

8、采用非接触式IC卡：国际标准，广泛采用，兼容性强，不仅和电表、气表和实现一卡通，还容易和门禁、其他收费系统实现一卡通。

9、感应刷卡：无接触卡所需要的开口，密封性好，故障率低。

10、自动防堵塞功能：定时清洁阀门。

11、零功耗：电池寿命长。

12、预警功能：剩余5立方米水量时，阀门自动关闭，提示用户。

13、测试功能：可实现设定的管理卡对水表进行测试开关阀功能（延时60秒后自动复位）。

IC卡智能水表技术规范一、关于IC卡的相关标准和规范：所提供的产品必须是已通过省部级以上鉴定,允许进入给水工程使用的产品,并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准不限于下列标准：1、GB/T 778-1996冷水水表或GB/T 778-2007封闭满管道中水流量的测量饮用水冷水水表；2、CJ/3064-1997居民饮用水计量仪表安全规则或CJ/266-2008饮用水冷水水表安全规则；3、国家行业标准CJ/T133-2001IC卡冷水水表;二、IC卡质量要求：1、整表符合GB/T778-1996冷水水表和CJ3064-1997居民饮用水计量仪表安全规则或GB/T 778-2007 封闭满管道中水流量的测量饮用水冷水水表和热水水表和CJ/266-2008饮用水冷水水表安全规则要求;2、计量等级或性能要求:各口径水表执行GB/T778-1996冷水水表生产的选择B级或B 级以上;三、IC卡应具备的主要功能1、口径：DN15/20;2、电池外置：采用5号碱性电池,通用性强,用户自行更换,更换方便;3、表壳采用高分子合金材料,无金属锈蚀,环保健康；高韧性,耐冲击,耐高、低温,更耐冰冻爆裂;4、表罩可采用防弹玻璃材料,抗冲击,防冰冻;5、表盖采用高分子合金材料或不锈钢材质,经久耐用;6、可实现弱电或断电自动关阀,杜绝恶意用户断电用水可能性;7、配置防拆口,防止用户自行拆卸水表;8、采用非接触式IC卡：国际标准,广泛采用,兼容性强,不仅和电表、气表和实现一卡通,还容易和门禁、其它收费系统实现一卡通;9、感应刷卡：无接触卡所需的开口,密封性好,故障率低;10、自动防堵塞功能：定时清洁阀门;11、零功耗：电池寿命长;12、预警功能：剩余5立方米水量时,阀门自动关闭,提示用户及时购水;此时刷无值的用户卡可开阀用水;13、测试功能：可实现设定的管理卡对水表进行测试开关阀功能延时60秒后自动复位;14、电路板严密密封防水,适合淋水浸水使用;15、可修改参数：水费、报警金额、可允许欠费金额等参数通过管理中心系统软件可随时修改;16、数据回写,用户卡可记录水表数据,方便管理人员了解用户用水情况;17、防磁干扰,受到磁干扰时,阀门自动关闭,刷卡后自动开阀;18、液晶汉字显示：液晶屏显示累计用量、剩余水量、阀门开关、电源状态、电磁干扰、故障代码等信息;19、加密安全：一表一户一卡, 自动生成与识别IC卡密码,表卡一一对应,不可互换;20、不掉电日历、时钟功能,使得复费率或按时段用水计费成为可能;21、阀门异常关断：电量不足关断、电磁干扰关断、反接关断等,用户可使用IC卡限量再次打开阀门,避免用户的使用不便;四、IC卡主要技术指标1、测量范围：机械部分~99999；电子部分、：~99999；2、测量精度：B级；3、水表机芯：湿式,防倒流,防滴漏节能型；4、使用条件：冷水0℃～ 40℃；5、承压范围：水表承压件应保证在≤16MPa水压下长期安全工作,不产生泄漏、渗漏或损坏,压损≤；6、收费操作系统软件：简体中文版,可成功融入数字小区一卡通系统,既能单独使用,又可与其他系统一起,构成功能强大的“一卡通”系统,可实现用户数据导出,便于物业管理;五、IC卡智能水表安装要求1、水表的口径应根据原安装管道的口径而定,安装位置应避免热源、水淹、冰冻和污染,方便拆装和刷卡;2、水表应水平显示面向上安装,固定牢固,方便后期维修操作和查看;3、安装水表使用的管材配件符合饮用水卫生标准及系统承压范围;4、新装前应先清除管道内的砂石、麻丝等杂物,以免造成水表故障;5、完成IC卡智能水表收费系统的安装和首次用户制卡工作,保证系统正常运作;六、售后服务承诺1、设备含收费软件的使用维护培训由设备供应方负责,保证用户正常使用操作;2、IC卡收费系统软件免费为用户提供,并无偿提供后期的系统升级服务;3、以上设备的质保期为2年,为用户提供终身维护服务,在质保期内出现产品质量问题供方负责免费更换,质保期过后供货方应保证能向用户提供设备所需的配件及材料,所需的配件材料以成本价收取,不得恶意加价;4、供货方须向用户提供24小时维修服务电话1部,和投诉电话1部;5、设备含收费软件在质保期内发生质量问题,供货方在接到用户通知后须在24小时内解决,因供货方原因或延误处理而造成的损失由供货方承担,从质保金中扣除;。

一、IC卡冷（热）水表系统产品说明(一)小口径水表产品说明（DN15-DN25）产品功能1. 自动收费：先预付费、后使用模式。

预付费模式，即先买水后用水：水表初始可用水量为零，阀门关闭。

用户到售水点开户、购水后，领取用户卡。

将卡插入对应水表，水表读取卡中可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点购水，然后将充值后的用户卡插入水表，重复第一次的过程。

后付费模式，即先用水后付费：水表初始可用水量为零，阀门状态关闭。

管理部门设置用户的最大允许先用水量，开户时预先充值到用户卡中。

用户将用户卡插入对应水表，水表读取可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点交费。

然后售水点再次为用户卡充值，重复第一次的过程。

2. 可自动实现阶梯水价水表内配备时钟，并可存储12个月的用水量。

用户卡插入水表时，水表会将每个月的用水量写入用户卡。

用户每次买水时，系统会从用户卡中自动读取每个月的用水量并根据阶梯水价计算多出的水费，在用户购水时补交。

3. 补卡、回收转移功能用户卡一次购水只能与对应水表成功交易一次,若卡丢失，可以根据软件数据库管理功能进行补卡，水量不会损失或重复。

当水表需要更换时，将回收转移卡插入表内，读出表内数据，插入新表后，旧表信息进入新表。

4. 机械与电子两种模式显示IC卡水表保留了机械水表的字轮和指针显示，同时增加了液晶显示。

即使电子部分出现故障，也可以根据机械字轮的显示读取累计用水量。

5. 水表采样具备滴水计量功能计量数据采样采用特制霍尔元件作为发讯装置来触动，计量准确抗干扰性强，软件对采集数据进行容错分析，保证水计量电子计量精度与机械计量精度一致。

表中累计用水量采用递加方式，剩余值采用递减方式，具备滴水计量功能。

产品特点1. 卡座防水设计，整表可实现喷淋防水，即在水表外壳淋水时（时间不超过2小时），不影响IC卡水表工作；2. 先导阀门，不受水垢影响，不受水压影响，更加安全可靠（专利号 ZL00 2 05851）一般IC卡水表采用球阀，阀门开关易受水垢、水压的影响。

IC卡智能水表技术规范一、引言随着科技的不断进步，IC 卡智能水表在水资源管理中得到了广泛的应用。

IC 卡智能水表以其智能化、便捷性和精确计量等特点，为用户和供水部门提供了更加高效、准确的用水计量和管理方式。

为了确保IC 卡智能水表的性能和质量，制定一套完善的技术规范是至关重要的。

二、IC 卡智能水表的工作原理IC 卡智能水表是一种利用现代微电子技术、现代传感技术、智能IC 卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表。

它由水表基表、控制器、阀门、IC 卡读卡器等部分组成。

用户在使用前需先向 IC 卡中充值，然后将 IC 卡插入水表的读卡器中。

水表读取卡中的信息，根据充值金额和用水量进行计量和扣费。

当余额不足时，水表会发出报警提示，直至余额为零后自动关闭阀门，停止供水。

三、IC 卡智能水表的技术要求1、计量精度水表的计量精度应符合国家相关标准，通常要求在规定的流量范围内误差不超过±具体百分比。

计量精度直接关系到用户和供水部门的利益，必须得到严格保证。

2、防护等级水表应具备良好的防护性能，能适应不同的安装环境。

防护等级一般应不低于 IP具体等级，以防止水表受到灰尘、水分等的侵入而影响正常工作。

3、数据存储水表应具备足够的数据存储容量，能够记录至少具体时间段的用水量、充值记录、故障信息等重要数据。

这些数据应具备掉电保护功能，防止因电源故障而丢失。

4、通讯接口为了便于与外部系统进行数据交互，水表应配备合适的通讯接口，如 RS485、MBUS 等。

通讯协议应符合相关行业标准，确保数据传输的稳定性和可靠性。

5、电池寿命由于水表通常安装在户外或难以维护的位置，因此电池寿命是一个重要的指标。

水表所使用的电池应能够保证在正常工作条件下持续使用具体年限以上，并且在电池电量不足时能够及时发出报警提示。

6、阀门可靠性阀门是控制水表供水的关键部件，其可靠性至关重要。

阀门应能够在频繁开关的情况下正常工作，使用寿命应不低于具体次数，且在关闭状态下应具备良好的密封性，防止漏水。

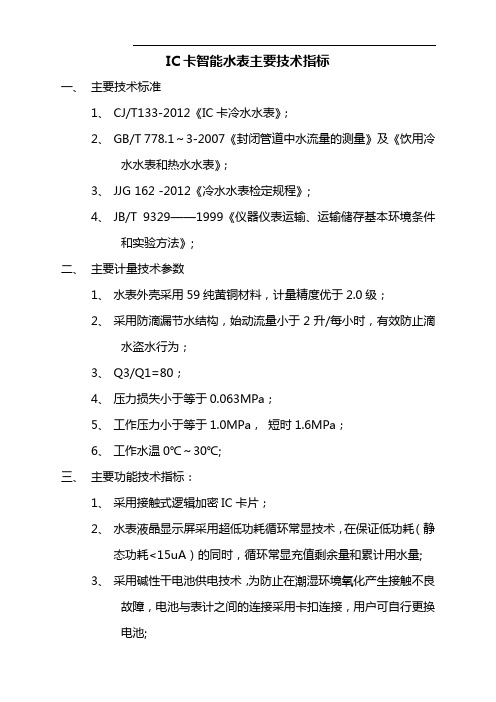

IC卡智能水表主要技术指标一、主要技术标准1、CJ/T133-2012《IC卡冷水水表》；2、GB/T 778.1～3-2007《封闭管道中水流量的测量》及《饮用冷水水表和热水水表》；3、JJG 162 -2012《冷水水表检定规程》;4、JB/T 9329——1999《仪器仪表运输、运输储存基本环境条件和实验方法》;二、主要计量技术参数1、水表外壳采用59纯黄铜材料，计量精度优于2.0级；2、采用防滴漏节水结构，始动流量小于2升/每小时，有效防止滴水盗水行为；3、Q3/Q1=80；4、压力损失小于等于0.063MPa；5、工作压力小于等于1.0MPa，短时1.6MPa；6、工作水温0℃～30℃;三、主要功能技术指标：1、采用接触式逻辑加密IC卡片；2、水表液晶显示屏采用超低功耗循环常显技术，在保证低功耗（静态功耗<15uA）的同时，循环常显充值剩余量和累计用水量;3、采用碱性干电池供电技术，为防止在潮湿环境氧化产生接触不良故障，电池与表计之间的连接采用卡扣连接，用户可自行更换电池;4、为防止水表阀门因水垢锈死，阀门每月自动开关一次；5、防磁干扰功能，有强磁干扰时，阀门自动关闭，强磁干扰消失后，阀门自动开启;6、具有余量不足关阀报警功能，报警值可设置，报警后用户插卡可打开阀门，余量用完自动关阀;7、具有电池电量不足和掉电自动关阀功能，更换新电池后插用户卡可打开阀门；8、防囤积功能，囤积水量可设置，防止恶意囤水;9、有阀门状态、电池低电压、卡错、余量不足等工况和提示信息显示功能；10、鼓励水表具有自主知识产权，获得国家专利者;11、产品程序应实现明华RD系列IC卡读写器对IC卡（水卡）进行读写操作，并封装为动态链接库，封装的方法或函数可通过VB进行调用。

通过调用具体的方法或函数可实现购水用户的开户、购水及补卡等业务;四、售后服务1、在兰州本地有专门的售后服务机构和专业的售后服务队伍；2、针对兰州石化配备专门售后服务人员，随叫随到；3、节假日配备专门值班人员，现场处理售后服务事项;4、附表:《IC卡冷水水表主要技术要求》。

中国节水产品认证规则CQC32‐482631‐2009IC卡冷水水表节水认证规则Water Conservation Certification Rules for Integrated circuit card water meter2009年10月28日发布 2009年10月30日实施中国质量认证中心前 言本规则由中国质量认证中心发布，版权归中国质量认证中心所有，任何组织及个人未经中国质量认证中心许可，不得以任何形式全部或部分使用。

本规则代替CSC/G 3009-2004，主要变化为检验依据标准由CJ/T 133-2001换版为CJ/T 133-2007。

制定单位：中国质量认证中心主要起草人：邵争辉尹坚1．适用范围本规则适用于公称口径≤40mm，带有发讯装置的冷水水表为计量基表，以IC卡为信息载体，加装控制器和电控阀所组成的一种具有结算功能的水量计量仪表的节水认证。

TM卡冷水水表参照此规则进行。

2. 认证模式IC卡冷水水表节水认证模式为：产品检验+初次工厂检查+获证后监督。

认证的基本环节包括：a. 认证的申请b. 产品检验c. 初始工厂检查d. 认证结果评价与批准e. 获证后的监督f. 复审必要时，产品检验与初始工厂检查可以同时进行。

3．认证申请3.1认证单元划分原则上以制造商明示的产品型号申请认证，一个型号视为一个认证单元。

同一制造商、同一型号产品，但生产厂（场所）不同时，应作为不同的认证单元。

3.2申请认证提交资料3.2.1申请资料（CQC提供表格文件）a.正式申请书（网络填写申请书后打印）b.工厂检查调查表（首次申请时）c.产品描述（CQC32-482631.01-2009）d.品牌使用声明3.2.2证明资料a.申请人、制造商、生产厂的注册证明如营业执照、组织机构代码证b.计量认证证书c.生产许可证d.申请人为销售者、进口商时，还须提交销售者和生产者、进口商和生产者订立的相关合同副本e.代理人的授权委托书（如有）f.商标注册证明（如有）g.企业产品型号/规格命名编制说明4．产品检验4.1样品4.1.1抽样原则CQC从申请认证单元中选取代表性样品。

欢迎您使用IC卡智能水表。

此水表基表采用防滴漏水表，计量精准，且具有防磁、防潮、防静电、抗干扰、抗振动、低电压使用，安全可靠等特点。

给您和供水部门带来方便。

使用前请详细阅读此说明书。

一、安装1．安装此表时，应离地面有合适高度（建议不低于1.2m）,四周应留合理空间，以便插卡、读数、维修、更换电池。

2. 此表为电子仪表，为创造良好的使用环境，请不要将其安装在淋浴器、盥洗盆下、油烟熏烤等地方，以避免忘记压下卡座时异物进入卡座和其它不良影响。

3. 水表安装时，表壳上的箭头方向必须与水流方向一致，安装必须水平。

4. 安装预留尺寸必须符合水表外形尺寸安装要求。

预留尺寸不足会造成水表外壳受拉力损坏。

5. 必须先将管道内石子、泥沙、麻丝等杂物冲洗干净后，才能安装水表，以免造成产品故障。

二、安装电池1．采用6V锂电池，电量不足时，液晶屏会显示电量不足或（及）有连续的蜂鸣声，并伴有停水。

2．需更换电池时，请通知维修部门或售水管理部门。

更换电池后，水表会自动恢复原有数据，正常供水。

3．装入电池时，若电池与电极接触不良，会无检测过程显示（见‘五、液晶显示器’第2条），如显示随即字码、全屏显示、直接显示剩余水量，此时待蜂鸣后取出电池重新安装即可。

三、购水与开关1．当剩余水量显示为“0”时，水阀会自动关闭，提醒您购水。

此时将IC卡插入，可透支使用3m³。

购水插卡后，将自动减抵透支水量。

当购水量不大于3m³时，不抵减透支量，此时，透支量未清除，不能再次透支。

2．当IC卡水表受到磁攻击时，阀门会自动关闭；消除磁攻击后，插卡即可开阀。

3．当意外关阀时，插卡一次即可开启，此时允许使用的水量有限，请及时与管理部门联系。

四、IC卡1．新开用户持IC卡到售水部门注册登记及购水。

IC卡插表后，表卡一一对应，自动识别，不可互换。

2．IC卡不能累积购置，应将卡中已充值输入表后，方可进行下次购置。

3．插入IC卡时，请注意将IC卡面（芯片）朝下（与IC卡上说明不一致时以本说明书为准），沿卡上标注的箭头方向插卡。

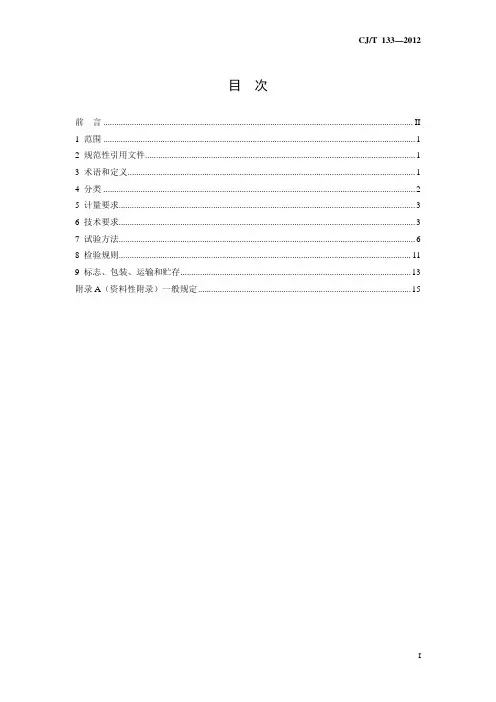

目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类 (2)5 计量要求 (3)6 技术要求 (3)7 试验方法 (6)8 检验规则 (11)9 标志、包装、运输和贮存 (13)附录A（资料性附录）一般规定 (15)IC卡冷水水表1 范围本标准规定了IC卡冷水水表的术语和定义、分类、计量要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于温度等级T30、压力等级MAP10、标称口径小于或等于50mm且常用流量Q3不超过16m3/h的IC卡水表。

TM卡冷水水表可参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 778.1—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范（ISO 4064-1:2005,IDT）GB/T 778.3—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备（ISO 4064-3:2005,TDT）GB/T 2423.8 电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落（idt IEC 68-2-32:1990）GB 4208—2008 外壳防护等级（IP代码）（IEC 60529:2001,IDT）GB 5080.7—1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案（idt IEC 605-7-1978）GB/T 13384 机电产品包装通用技术条件CJ/T 166 建设事业集成电路（IC）卡应用技术JB/T 9329 仪器仪表运输运输贮存基本环境条件及试验方法SJ/T 11166 集成电路卡（IC卡）插座总规范3 术语和定义本标准采用GB/T 778.1-2007和下列规定的术语和定义。

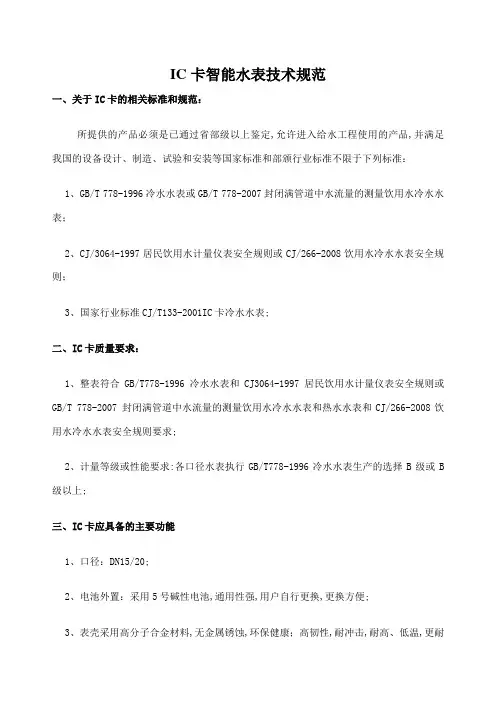

I C卡智能水表技术规范 This model paper was revised by the Standardization Office on December 10, 2020IC卡智能水表技术规范一、关于IC卡的相关标准和规范：所提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）：1、GB/T 778-1996冷水水表或GB/T 778-2007封闭满管道中水流量的测量饮用水冷水水表；2、CJ/3064-1997居民饮用水计量仪表安全规则或CJ/266-2008饮用水冷水水表安全规则；3、国家行业标准CJ/T133-2001《IC卡冷水水表》。

二、IC卡质量要求：1、整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ/266-2008《饮用水冷水水表安全规则》要求。

2、计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B级以上。

三、IC卡应具备的主要功能1、口径：DN15/20。

2、电池外置：采用5号碱性电池，通用性强，用户自行更换，更换方便。

3、表壳采用高分子合金材料，无金属锈蚀，环保健康；高韧性，耐冲击，耐高、低温，更耐冰冻爆裂。

4、表罩可采用防弹玻璃材料，抗冲击，防冰冻。

5、表盖采用高分子合金材料或不锈钢材质，经久耐用。

6、可实现弱电或断电自动关阀，杜绝恶意用户断电用水可能性。

7、配置防拆口，防止用户自行拆卸水表。

8、采用非接触式IC卡：国际标准，广泛采用，兼容性强，不仅和电表、气表和实现一卡通，还容易和门禁、其它收费系统实现一卡通。

9、感应刷卡：无接触卡所需的开口，密封性好，故障率低。

10、自动防堵塞功能：定时清洁阀门。

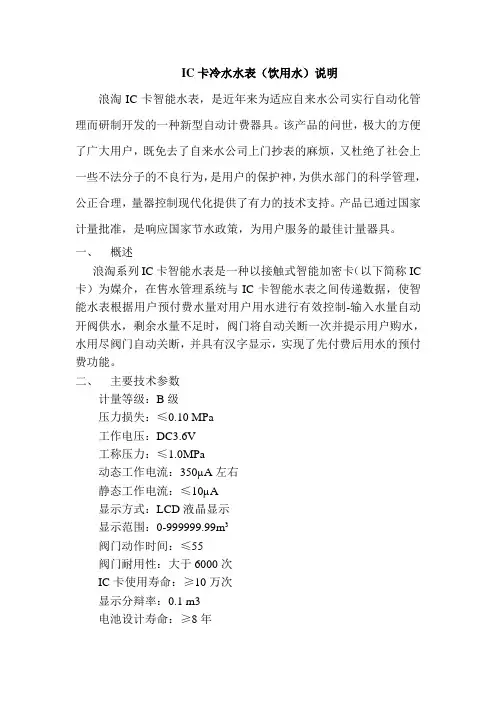

IC卡冷水水表（饮用水）说明浪淘IC卡智能水表，是近年来为适应自来水公司实行自动化管理而研制开发的一种新型自动计费器具。

该产品的问世，极大的方便了广大用户，既免去了自来水公司上门抄表的麻烦，又杜绝了社会上一些不法分子的不良行为，是用户的保护神，为供水部门的科学管理，公正合理，量器控制现代化提供了有力的技术支持。

产品已通过国家计量批准，是响应国家节水政策，为用户服务的最佳计量器具。

一、概述浪淘系列IC卡智能水表是一种以接触式智能加密卡（以下简称IC 卡）为媒介，在售水管理系统与IC卡智能水表之间传递数据，使智能水表根据用户预付费水量对用户用水进行有效控制-输入水量自动开阀供水，剩余水量不足时，阀门将自动关断一次并提示用户购水，水用尽阀门自动关断，并具有汉字显示，实现了先付费后用水的预付费功能。

二、主要技术参数计量等级：B级压力损失：≤0.10 MPa工作电压：DC3.6V工称压力：≤1.0MPa动态工作电流：350µA左右静态工作电流：≤10µA显示方式：LCD液晶显示显示范围：0-999999.99m3阀门动作时间：≤55阀门耐用性：大于6000次IC卡使用寿命：≥10万次显示分辩率：0.1 m3电池设计寿命：≥8年常用口径：DN15，DN20，DN25计量单位：10L计量精度：电子部分为：±1%三、 功能说明液晶所有显示：3.1购水功能3.1.1首次插入用户卡后，水表显示：同时开阀3.1.2随后依次显示剩余水量和累计用水量：（用户可以随时插入用户卡查询剩余水量和累计用水量）每屏显示时间3秒，显示完成后用户可以把卡拿走3.2限购功能用户的水表内存在大量的水时，超过了设定的充值限时，用户购水后插表会出现下列显示：3.3报警功能：用户使用水量减少到报警水量时或者到零时，水表会自动关阀，并出现如下提示：当剩余水量大于零时，插入用户卡可以开阀继续用水。

3.4电量不足提示功能：当显示“换电池”字样时，请与管理员联系。
