第六章宏观残余应力的测定一、物体内应力的产生与分类残余应力是一种内应力，内应力是指产生应力的各种因素不复存在时（如外加载荷去除、加工完成、温度已均匀、相变过程中止等），由于形变、体积变化不均匀而存留在构件内部并自身保持平衡的应力。

目前公认的内应力分类方法是1979年由德国的马克劳赫﹒E提出的，他将内应力按其平衡范围分为三类：）：在物体宏观体积内存在并平衡的内应力，此类应力的释放，第一类内应力（σⅠ会使物体的宏观体积或形状发生变化。

第一类内应力又称“宏观应力”或“残余应力”。

宏观应力的衍射效应是使衍射线位移。

图1（书上6-2）是宏观残余应力产生的实例。

一框架与置于其中的梁在焊接前无应力，当将梁的两端焊接在框架上后，梁受热升温，而框架基本上处于室温，梁冷却时，其收缩受框架的限制而受拉伸应力，框架两侧则受中心梁收缩的作用而被压缩，上下横梁则在弯曲应力的作用之下。

图1 宏观残余应力的产生（a）焊接前、b）焊接后））：在数个晶粒的范围内存在并平衡的内应力，其衍射效应主要第二类内应力（σⅡ是引起线形的变化。

在某些情况下，如在经受变形的双相合金中，各相处于不同的应力状态时，这种在晶粒间平衡的应力同时引起衍射线位移。

图2（书上6-3）表明第二类应力的产生，拉伸载荷作用在多晶体材料上，晶粒A、B上的平行线表示它们的滑移面，显然A晶粒处于易滑移方位，当载荷应力超过临界切应力将发生塑性变形，而晶粒B仅发生弹性变形，载荷去除后，晶粒B的变形要恢复，但晶粒A只发生部分恢复，它阻碍B的弹性收缩使其处于被拉伸的状态，A本身则被压缩，这种在晶粒间相互平衡的应力在X射线检测的体积内总是拉压成对的出现，且大小因晶粒间方位差不同而异，故引起衍射线的宽化。

图2 第二类应力的产生）：在若干原子范围内存在并平衡的应力，如各种晶体缺陷（空第三类内应力（σⅢ位、间隙原子、位错等）周围的应力场。

此类应力的存在使衍射强度降低。

通常把第二类和第三类应力称为“微观应力”。

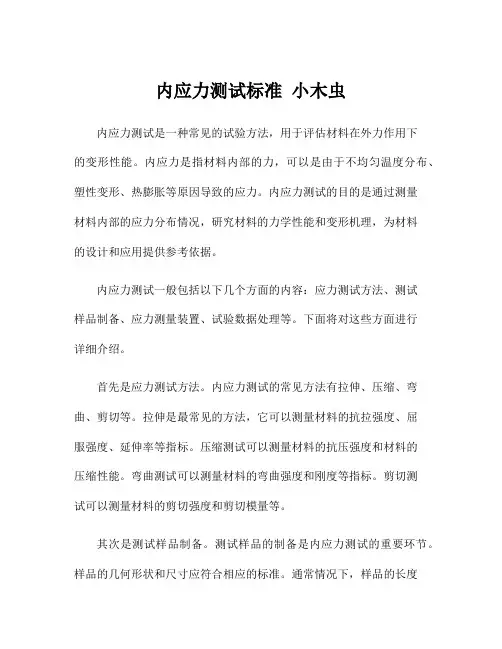

内应力测试标准小木虫内应力测试是一种常见的试验方法，用于评估材料在外力作用下的变形性能。

内应力是指材料内部的力，可以是由于不均匀温度分布、塑性变形、热膨胀等原因导致的应力。

内应力测试的目的是通过测量材料内部的应力分布情况，研究材料的力学性能和变形机理，为材料的设计和应用提供参考依据。

内应力测试一般包括以下几个方面的内容：应力测试方法、测试样品制备、应力测量装置、试验数据处理等。

下面将对这些方面进行详细介绍。

首先是应力测试方法。

内应力测试的常见方法有拉伸、压缩、弯曲、剪切等。

拉伸是最常见的方法，它可以测量材料的抗拉强度、屈服强度、延伸率等指标。

压缩测试可以测量材料的抗压强度和材料的压缩性能。

弯曲测试可以测量材料的弯曲强度和刚度等指标。

剪切测试可以测量材料的剪切强度和剪切模量等。

其次是测试样品制备。

测试样品的制备是内应力测试的重要环节。

样品的几何形状和尺寸应符合相应的标准。

通常情况下，样品的长度应大于5倍直径或边长，并且边缘应光滑无明显缺陷。

样品的制备方法有冲压、锯切、机械加工等多种方式，具体的选择应根据材料的性质和测试的要求来确定。

然后是应力测量装置。

应力测量装置是内应力测试的关键设备，它用于测量样品在加载过程中的应力变化情况。

常见的应力测量装置有应变计、电阻式应力计、光栅应变片等。

应变计可以采集样品表面的应变信息，并通过数据处理得到样品的应力。

电阻式应力计是一种通过测量电阻变化来间接推导出应力的方法。

光栅应变片是一种通过测量光波的干涉来推导应变和应力的方法。

根据测试要求的不同，选择合适的应力测量装置是十分关键的。

最后是试验数据处理。

试验数据处理是内应力测试结果的重要环节。

在试验过程中，应力-应变曲线可以通过力和变形的测量得到。

应力-应变曲线可以提供材料的力学性能参数，如屈服强度、断裂强度、杨氏模量等。

此外，利用应力-应变曲线还可以推导出材料的应力松弛曲线、差动应变曲线等，进一步揭示材料的性能和变形机理。

应力测试方法的现状及发展趋势工业生产中，应力与应力集中是管道、压力容器、涡轮盘、压缩机叶片和飞机构件等重要承载结构件发生失效的主要原因之一。

承载结构件由于加工制造、焊接变形造成的残余应力以及在服役过程中动、静载荷的作用下产生应力集中都会使其机械特性发生改变，尤其会对承载结构件的力学性能、耐腐蚀性、疲劳强度和形状精度等产生较大的影响。

如何对结构件进行应力测量、状态评估以期尽早发现应力集中区域、快速有效的分析测定结构件重要部分的应力与应变分布实现对结构件的强度分析，同时评估结构件的使用状况和寿命实现早期诊断与监测，已成为亟需解决的问题，也是近年来力学研究的主要方向。

因此应力的测量及其状态评估一直是国内外研究的热点。

1 常用应力测试方法应力的存在与应力集中是导致材料和结构最终失效的主要原因。

研究材料的应力分布及应力状态下材料的物理性质，能够预防工程应用中可能出现的损坏或失效。

而对于有益的物性改变，加以合理的利用可以增强材料的机械性能，因此分析材料的应力分布及应力状态下的物理性质具有理论研究与实际应用价值，应力测试方法是实现这一价值的必要手段。

目前，常用的应力测试方法有机械法、光测法、磁测法、衍射法、超声法及纳米压痕法。

1.1 机械法● 1.1.1 小孔法小孔法于1934 年由德国学者J.Mather 提出[1]，并由Soete 发展完善，使其具有实用性[2]。

经过数十年的发展，美国材料试验协会（ASTM）于1981 年颁布了钻孔测量法残余应力标准（ASTM E837—1981），并于2008 年更新为ASTM E837—08[3]，将其确定为一种标准化的测试方法。

其基本原理是采用结构件表面钻孔的方式释放其表面应力，并用预先粘贴好的三向应变片测量钻孔前后的应变松弛，通过应变片测量材料应力释放前后的应变量，运用相应的应力学公式计算出对应的主应力值及主应力方向。

根据钻孔是否钻通，小孔法可分为通孔法和盲孔法。
