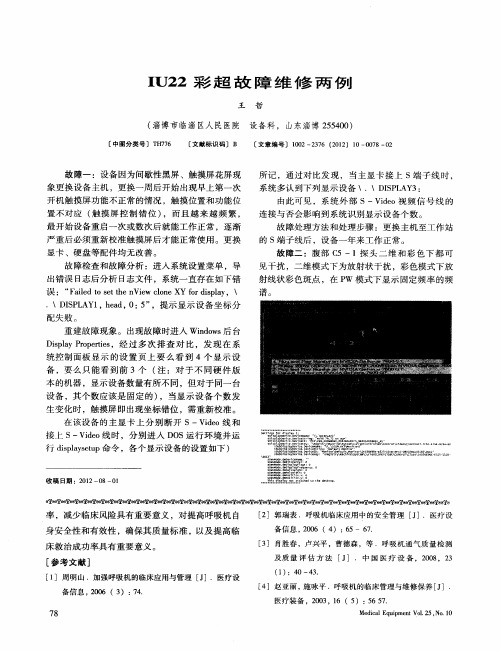

飞利浦iu22彩超故障检修及维护管理

115.China Medical Device Information | 中国医疗器械信息设备管理Equipment Management飞利浦iu22彩超自上市以来，其以先进的人机工程设计和智能控制优势迅速得到广泛应用，目前，飞利浦iu22彩超已成为我国应用数量最多、性能比较先进的彩超影像诊断设备之一[1]。

该设备在本院应用五年，运行一直良好，偶尔出现几次故障，均经过检修后恢复正常，现将该设备运行过程中的故障检修情况及维护管理思路总结如下。

1.检修实例一1.1故障描述设备开机时启动很慢，开机进度条停留在34、40、61的时间达数分钟，最后显示界面出现故障代码“218PYBP.9946.1”。

1.2故障分析及排除首先从该设备的结构上来看，其主要可分为前端和后端两部分，其中前端为超声发生和接收部分，后端则为系统控制和各种数据处理部分，后端是由双CPU 、双显卡构成的一台特殊计算机，依据厂方工程师故障代码，主要怀疑设备中CPU 或主板出现故障，首先进行CPU 互换、对软件进行重装和升级，并进行硬件测试，故障仍旧存在。

之后，厂方工程师整体更换后端发现故障消失。

不过考虑到整体更换后端维修费用过高，我们尝试用替换法维修，即在原主板基础上对电路板进行逐块替换，在更换一块新显卡时，故障消失，证实被换掉的那块显卡导致故障，最后与厂方谈判，仅更换了一块新显卡，故障彻底排除。

1.3体会高档彩超机是典型的超声原理与计算机技术相结合的产物[2]。

从设备结构原理上，其可分为前端和后端两部分，而后端即软件程序计算机处理部分，要熟练掌握医疗设备的运行原理，首先要掌握计算机的结构原理及其维修检修要点。

同时，此次检修过程中，通过先进行硬盘测试、系统重装等手段，先对硬盘和系统进行故障排除，然后逐步找到故障原因。

当前大型精密仪器逐渐增多，设备维修费用很高，而如果医院设备科在严格遵守维修管理规定的前提下，充分掌握设备检修技巧，则可大大降低维修费用，为医院节省大量维修开支。

实用医技杂志2019年2月第26卷第2期Journa l of Practical Medical Techniques ，February 2019，Vol.26，No.2·医学工程·飞利浦IU22彩色多普勒超声维修实例冯楠飞利浦IU22彩色多普勒超声诊断仪属于飞利浦彩色多普勒超声设备中的经典机型，集成了2D 、3D 和实时4D 成像模式，实现了设计和语音控制、扫描、聚焦、优化等技术的智能化控制[1]。

具有功能强大、图像质量高、稳定性好等优点，深受广大医院欢迎。

在使用过程中，保障设备正常稳定的运行是医学工程人员的责任，现介绍3例故障及维修过程如下。

1故障一1.1故障现象：设备启动后约10min 出现报警对话框“Sys -tem temperature alert.The system has reached a crifical tempera -ture limit ，and will power down automatically in 30minutes.Please check the system air filters before contacting Technical Support.Press OK to power down the system immediately.Diag -Code ：001”。

操作的医生一般点“continue ”按钮继续使用，但30min 后系统就自动关机，重新开机后继续出现报警提示。

1.2故障分析及排除：报警是设备内部温度传感器监测到温度过高，通过计算机反馈给设备的操作者信息，并对设备进行自我保护。

可能产生此类故障的的原因为空气过滤网堵塞，散热风扇老化或损坏，温度传感器故障等[2]，其中温度传感器发生故障概率最小。

先采用常规处理方式，取出机器左下方滤网，发现滤网积灰比较严重，清洗晾干后装回原位。

开机使用后发现，系统依然出现报警提示，系统到时间还会自动关机，说明故障主要原因不是滤网堵塞。

飞利浦IU22彩超设备的故障维修及保养分析陈志新;崔金剑【摘要】彩超是医疗实践中利用的一种较为普遍的诊疗手段,对于疾病的确诊和解释有重要的帮助.从现阶段的具体分析来看,彩超的使用需要借助彩超设备,因此说彩超设备是影响彩超效果的根本性因素.飞利浦IU22彩超设备是目前医疗实践中使用比较多的一种设备,其功能强大,对于医疗实践的帮助巨大,但是在实际利用中其也会不可避免的出现故障,从而为使用带来麻烦,以此讨论设备的具体故障维修和保养意义显著.文章以飞利浦IU22彩超设备为例做彩超设备的故障维修和保养探讨,旨在为设备的实际利用提供参考和帮助.【期刊名称】《中国医疗器械信息》【年(卷),期】2019(025)012【总页数】2页(P183-184)【关键词】飞利浦IU22彩超设备;故障维修;保养【作者】陈志新;崔金剑【作者单位】葫芦岛市中心医院,辽宁葫芦岛 125001;葫芦岛市中心医院,辽宁葫芦岛 125001【正文语种】中文【中图分类】R197.39从现实分析来看，在国内医疗实践中飞利浦IU22彩超设备的利用十分的广泛，主要是因为其将二维、三维以及实时四维成像的模式进行的集成，先进性较强且功能强大，与此同时其还能够做多数据流的处理，而且支持一个超宽频带声束发射器[1]。

从总体分析来看，飞利浦IU22彩超设备的运转十分的迅速，对医疗诊断的效率和质量提升提供了重要的帮助，所以当前的医院工作在积极的推广其利用。

不可否认，虽然飞利浦IU22彩超设备功能强大，但是其在运行中也会有故障产生，故障严重的影响了其工作的效率和利用价值，所以基于故障做维修分析并讨论保养的策略现实意义显著。

1.飞利浦IU22彩超设备的结构分析飞利浦IU22彩超设备在实践中有着重要的利用价值，分析其设备系统结构对加深设备认知有重要的意义[2]。

从当前的飞利浦IU22彩超设备分析来看，其使用的是XP-E系统，主要的电源规格为交流230V，电流在正常和峰值的时候标准为3.64A和4A。

飞利浦IU22彩色多普勒超声诊断仪故障分析与检修3例刘鑫;卢娟;王博【期刊名称】《医疗卫生装备》【年(卷),期】2017(038)001【总页数】2页(P160-161)【关键词】飞利浦IU22彩色多普勒超声诊断仪;电源箱;显示器;故障分析;故障检修【作者】刘鑫;卢娟;王博【作者单位】830012乌鲁木齐,解放军474医院;830012乌鲁木齐,解放军474医院;830012乌鲁木齐,解放军474医院【正文语种】中文【中图分类】R318.6;TH774飞利浦IU22彩色多普勒超声诊断仪（以下简称“IU22”）是2004年飞利浦公司推出的新一代智能超声设备。

该机的探头采用了Pureware纯净波技术，较一般探头提高了85%的能量转化效率，不仅提高了二维和三维的图像质量，而且提高了彩色多普勒及连续/脉冲多普勒的敏感性。

IU22共配置有4个探头，适用于对全身各器官的检查。

凭借其优异的成像质量和便捷操作等优势，该机器被各级医疗机构广泛使用。

本文将IU22发生的故障维修过程描述如下，以供同行参考。

1.1 故障现象临床科室反映该机在使用C5-2凸阵探头时，按“Acquire”键时出现频繁死机的现象，但使用其他探头时均正常。

关机重启后无法正常开机，机器出现开机立即自动关机的现象，且机器背后蓝色交流电源指示灯开始闪烁。

1.2 故障分析与检修通常电源部分出现故障会产生上述现象，因此首先从电源部分查起。

先隔离前端，打开机器左侧盖板后的电源箱，断开前端与电源的逻辑接口。

将电源板上的TP40和P5（从外往里数第3个针）短接（如图1所示），然后用尖物点击音频视频输入/输出模块UAVIO上的白点，机器能正常启动。

由此可初步判断电源部分正常，故障出在前端部分。

根据故障现象使用C5-2探头时按下“Acquire”键死机，经厂家工程师判断可能是前端电源分配模块NAIM有问题。

把电源部分恢复至正常状态，将前端打开，去掉前端数据采集分配模块AFP上的17颗螺钉，然后取下AFP，拿出NAIM电源板检测发现均正常。

彩超故障的维修探讨彩超故障的维修探讨【摘要】随着科学技术与医学技术的发展，全数字彩超能够在医学诊断中具有很强的计算功能与图像处理功能，因此全数字彩超能够全面提升超声图像的质量、超声诊断的效率，从而为医学诊断提供了很大的便利。

本文将主要对美国GE公司生产的Vivid7全数字彩超以及飞利浦IU22彩超的常见故障维修进行探讨。

【关键词】彩超故障维修分析探讨近年来，随着科学技术的不断发展，彩超是一种新型的超声诊断系统，这种诊断技术的出现，为医学的诊断提供了很大的的便利。

通过大量的临床实践表明，这种彩超设备在心脏疾病的检查中具有非常良好的诊断效果。

是智能超声诊断系统，这种彩超设备在医学诊断中同样具有非常良好的效果。

1 飞利浦IU22彩超故障飞利浦IU22彩超设备是一种非常先进的诊断系统，其中采用了大量的科学技术，比如说飞利浦XRCS核磁共振技术、组织差异校正技术以及Pureware纯净波探头技术等。

飞利浦IU22彩超系统的主要组成部分包括以下这几个方面，分别是探头、前端信号采集部分、电源模块控制部分、信号图像处理部分以及输出显示部分。

通常情况下，飞利浦IU22彩超主要的故障有这两个方面。

1.1 故障现象在飞利浦IU22彩超中，经常会有这样的故障现象，系统在开机后进入初始状态过程中，在持续几秒之后，系统会突然断电，并且系统中的蓝色交流电源指示灯会开始闪，然后再次开启系统之后，系统将不会出现任何的响应。

1.2 故障的分析与检修如果飞利浦IU22彩超系统出现了这样的一种故障现象，首先应该怀疑的是电源部分发生了故障。

这种彩超设备的供电单元一般是安装在电源箱内。

而IU22彩超系统的电源模块主要是由主机电源、变压器以及电源分配板所组成。

因此在这种故障现象出现之后，其检修的过程主要可以分为以下这几个步骤。

首先将电源供给前端的电源接头断开，安装系统中的相关标准将电路进行短接，再进行开机，如果设备仍然无法正常运行，则说明设备的前端没有故障。

iU22彩色超声诊断仪故障检修张连珍，符春礼（胜利油田中心医院器械材料中心，山东东营257034）[中国图书资料分类号]R318.6；TH776[文献标志码]B[文章编号]1003-8868（2013）01-135-01 DOI：10.7687/J.ISSN1003-8868.2013.01.1350引言iU22彩色超声诊断系统是飞利浦公司2004年推出的智能化超声诊断系统。

该机型集成了2D、3D和实时4D成像模式，实现了设计和语音控制、扫描、聚焦、优化等技术的智能化控制，提高了图像的质量，在各大医院广泛应用。

本文就该机发生的几例较特殊的故障检修过程介绍如下，供参考。

1故障一1.1故障现象开机，进入软件初始化测试无法通过，故障代码为“606”。

1.2故障分析出现此类故障是由于设备后端主计算机（HOST）与后处理计算机（SIP）[1]间数据通讯异常引起的。

HOST与SIP间通讯是通过火线即IEEE1394外部串行总线（IEEE1394是一种外部串行总线标准，它的数据传输速率可达400MB/s，十分适合视频影像的传输，在医疗设备特别是影像设备应用广泛）来进行的，HOST、SIP上的BIOS设置、火线连接线以及HOST、SIP的IEEE1394接口等任何一个出现故障都会导致数据传输的失败。

1.3故障排除首先，检查1394连接线的通断情况，用万用表的电阻挡测量连接线是否良好，必要时进行更换。

进一步检查HOST、SIP上BIOS的设置并修改为初始值，重点检查IEEE1394是否开启，若关闭，重新开启IEEE1394，建议将主板电池一并更换。

若故障仍无法排除，则需进一步检查HOST、SIP主板上火线接口是否正常。

将HOST、SIP进行必要的配备（如显卡、键盘、鼠标等），然后使其通过火线口分别与其他工作正常的计算机（须配备火线接口或采用转接卡）连接，检查HOST、SIP与其相连计算机间的通讯情况，可进一步判定故障发生是HOST 还是SIP异常引起。

飞利浦IU22彩超维修从故障表现的形式来看，主要有如下几种情况：（1）第一种情况是机器开机后不启动，或启动不完全，或启动完成后不能正常工作；第二种情况是在开机或使用过程中出错、并报错；通常给出故障提示或故障代码；第三种情况机器能用，不报错，但部分功能失效，如：图像不能传输，探头不正常等，还有图像质量不好，有干扰、噪声等。

(2)从故障产生的部位来看，主要集中在硬件的电源前端、后端和外设上，也有软件故障。

上述三种故障现象中，即有硬件故障，也有软件故障。

在机器能开机、引导或具备一些基本功能前提下，针对不同的故障类型，有不同的测试判断方法。

(1)系统可靠性测试法一般是在系统轻微出错，局部有问题时采用。

它主要包括了许多系统辅助功性测试，如功能测试、元件更换后的性能测试、各个接口测试等，特点是即使其中某一个测试失败，仍能完成其它测试，并显示测试结果，同时存人机器日记中。

测试步骤如下：开机后，取下探头(如有)；压下Setup键，随后分别用鼠标点击Config/Test、System Test、RUN，程序开始进行，全部测试约巧分钟，测试结果会显示在屏幕上。

(2)最小环境测试法MTE用来排除机器在开机引导过程中，操作系统正确初使化，但还不能正确进人应用程序的故障，一般只能由专职工程师来完成，它对硬件的基本要求是主控计算机和UAVIO板都正常，键盘、轨迹球硬盘、显示器也都正常；对软件要求是：硬件上系统软件无故障，WINDOWS XP系统完整，内部文件管理和技术支持应用软件完整等。

因需要密码才能进人维修测试步骤，故对具体步骤不做详细介绍。
