PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。
测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。
二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。
2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。
3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。
4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。
5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。
三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。
2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。
3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。
4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。
五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。
2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。
3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。
4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。
5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。
总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。
对于PCB失效问题，我们需要用到一些常用的失效分析技术，来使得PCB 在制造的时候质量和可靠性水平得到一定的保证，为此笔者为大家重点总结了十项用于PCB失效分析的技术，包括：1外观检查外观检查就是目测或利用一些简单仪器，如立体显微镜、金相显微镜甚至放大镜等工具检查PCB的外观，寻找失效的部位和相关的物证，主要的作用就是失效定位和初步判断PCB的失效模式。
外观检查主要检查PCB的污染、腐蚀、爆板的位置、电路布线以及失效的规律性、如是批次的或是个别，是不是总是集中在某个区域等等。
另外，有许多PCB的失效是在组装成PCBA后才发现，是不是组装工艺过程以及过程所用材料的影响导致的失效也需要仔细检查失效区域的特征。
备注1：爆板是指无铅再流焊接过程中，发生在HDI积层多层PCB第二次压合的PP层和次层铜箔棕化面之间的分离现象。
有挥发物的形成源死产生爆板的必要条件:(1)PCB板中存在水汽是导致爆板的首要原因。
(2)存储和生产过程中湿气的影响也是导致爆板的重要原因。
备注2：HDI 是高密度互连(High Density Interconnector)的缩写是生产印制板的一种(技术)，使用微盲埋孔技术的一种线路分布密度比较高的电路板。
当PCB的密度增加超过八层板后，以HDI来制造，其成本将较传统复杂的压合制程来得低。
可改善射频干扰/电磁波干扰/静电释放(RFI/EMI/ESD)2X射线透视检查对于某些不能通过外观检查到的部位以及PCB的通孔内部和其他内部缺陷，只好使用X射线透视系统来检查。
X光透视系统就是利用不同材料厚度或是不同材料密度对X光的吸湿或透过率的不同原理来成像。
该技术更多地用来检查PCBA焊点内部的缺陷、通孔内部缺陷和高密度封装的BGA或CSP器件的缺陷焊点的定位。
目前的工业X光透视设备的分辨率可以达到一个微米以下，并正由二维向三维成像的设备转变，甚至已经有五维（5D）的设备用于封装的检查，但是这种5D的X光透视系统非常贵重，很少在工业界有实际的应用。

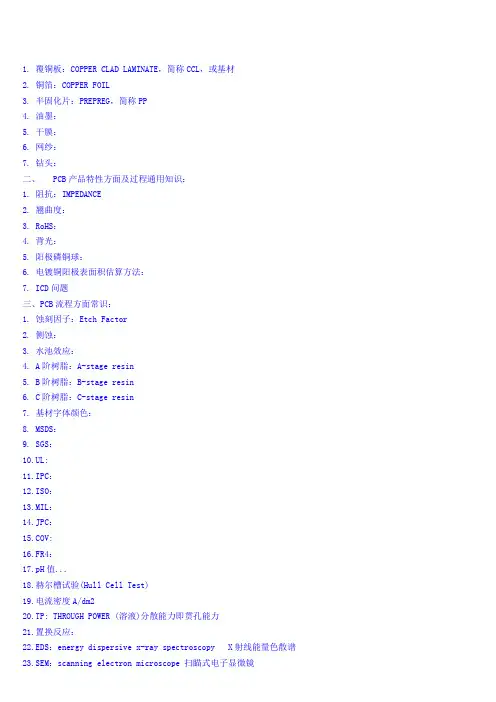

1. 覆铜板：COPPER CLAD LAMINATE，简称CCL，或基材2. 铜箔：COPPER FOIL3. 半固化片：PREPREG，简称PP4. 油墨：5. 干膜：6. 网纱：7. 钻头：二、 PCB产品特性方面及过程通用知识：1. 阻抗：IMPEDANCE2. 翘曲度：3. RoHS：4. 背光：5. 阳极磷铜球：6. 电镀铜阳极表面积估算方法：7. ICD问题三、PCB流程方面常识：1. 蚀刻因子：Etch Factor2. 侧蚀：3. 水池效应：4. A阶树脂：A-stage resin5. B阶树脂：B-stage resin6. C阶树脂：C-stage resin7. 基材字体颜色：8. MSDS：9. SGS：10.UL:11.IPC：12.ISO：：14.JPC：15.COV:16.FR4：17.pH值...18.赫尔槽试验(Hull Cell Test)19.电流密度A/dm220.TP: THROUGH POWER (溶液)分散能力即贯孔能力21.置换反应：22.EDS：energy dispersive x-ray spectroscopy X射线能量色散谱23.SEM：scanning electron microscope 扫瞄式电子显微镜24.邦定：BONDING25.贾凡尼效应：26. 真空度：vacuum degree;degree of vacuum一、PCB物料方面：覆铜板：COPPER CLAD LAMINATE，简称CCL，或板材∙Tg：Glass Transition Temperature, 玻璃态转化温度, 是玻璃态物质在玻璃态和高弹态（通常说的软化）之间相互转化的温度，在PCB行业中，此玻璃态物质一般是指由树脂或树脂与玻纤布组成的介质层。
我司常用普通TG 板材Tg要求大于135℃，中Tg要求大于150℃，高TG要求大于170℃。
Tg值越高，通常其耐热能力及尺寸稳定性越好。
