第六章组合体的视图及尺寸标注由基本立体组合而成的立体称为组合体。
本章将学习组合体三视图的投影特性，组合体画图和读图和基本方法以及组合体的尺寸标注。
第一节组合体的三视图一、三视图的形成二、三视图的投影规律主、俯视图------长对正主、左视图------高平齐俯、左视图------宽相等第二节组合体的构形一、组合体的组合方式大多数机器零件均可看作是由一些基本形体组合而成的组合体，这些基本体可以是完整的几何形体，如棱柱、棱锥、圆柱、圆锥、圆球等，也可以是不完整的几何体或它们简单的组合体,见图6-1。
组合体的组合形式可分为堆叠和挖切两种形式，而常见为两种形式之综合,见图6-2。
（1）堆叠构成组合体各基本体相互堆积。
（2）挖切从基本形体中切去较小的基本形体。
（3）综合既有堆叠又有挖切。
二、各形体邻接表面间的相对位置关系（1）平齐与不平齐，见图6-3。
①两基本体表面不平齐，连接处应有线隔开。
②两基本体表面间平齐，连接处不应有线隔开。
（2）相交当两基本体表面相交时，其相交处交线一定要画出来，如图6-4所示，（3）相切当两基本体表面相切时，其相切处是圆滑过渡，应不画线，如图6-5所示，图中底板前端平面与圆弧面相切其平面上的棱线末端应画至切点为止。
切点位置由投影关系确定，相切处无线。
第三节组合体视图的画法一、形体分析画组合体视图之前，应对组合体进行形体分析，了解组合体的各基本体的形状、组合形式、相对位置以及在某个方向上是否对称，以便对组合体的整体形状有个概念，为画图做准备。
(a) 轴承座(b) 形体分析图6-6 画组合体视图从图6-6中可以看出，该组合体由四棱柱底板、空心圆柱体、等腰梯形柱的支承板、直角梯形柱和四棱柱叠合的肋板组成。
支承板与空心圆柱体外表面相切，叠放在底板上，它与底板后面平齐。
肋板叠放在底板上，其上与圆筒外面相结合，后面与支承板紧靠，两侧面与圆柱面相交。
整个组合体左右对称。
注意：画图时不要把组合体看成是由各零散的基本体“拼接”而成。
组合体的尺寸注法视图只能表达组合体的形状，各种形体的真实大小及其相对位置，要通过标注尺寸来确定。

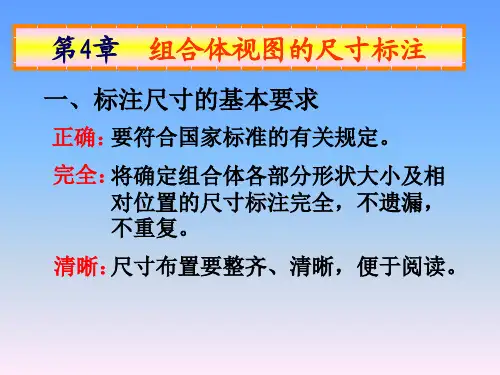

标注组合体尺寸的基本要求是：正确、完整、清晰。
一、标注尺寸要完整二、标注尺寸要清晰三、标注组合体尺寸的步骤与方法标注尺寸要完整为了表示机件的大小，图样上尺寸要标注完整，既不能遗漏，也不能重复，每一个尺寸在图中只标注一次。
图样上一般要标注三类尺寸：定形尺寸、定位尺寸、总体尺寸。
定形尺寸——确定组合体各组成部分的长、宽、高三个方向的尺寸。
如图a所示，标注组合体尺寸，仍按形体分析法将组合体分解为若干基本体，注出各基本形体的定形尺寸。
定位尺寸——确定各组成部分相对位置的尺寸。
如图b所示，标注了底板上四个圆柱孔轴线在长度方向和宽度方向上的定位尺寸，以及空心圆柱体前面的小圆柱孔的轴线在高度方向上的定位尺寸。
由于定位尺寸是确定相对位置的，所以在长、宽、高三个方向上，都应该有一个尺寸基准。
如下图所示。
总体尺寸——组合体外形的总长、总宽、总高尺寸。
如图c所示，为了表示组合体外形的总体大小，标注总长50，总宽30，总高27。
注意：如果组合体的定形和定位尺寸已标注完整，若再加注总体尺寸，就会出现多余或重复尺寸，这时就要对已标注的定形和定位尺寸作适当调整。
如图c中主视图上的高度尺寸，若标注总高尺寸27，则应减去一个同方向的定形尺寸（例如在图c中，减去了在图a中所注的圆柱体高度尺寸20）。
有时为了绘图和读图清晰明显起见，在一些特殊场合下，习惯上也标注少量重复尺寸，如在图c中的俯视图上，底板的四个小圆角的圆心和四个圆柱孔的圆心是重合的，因而底板的总长尺寸50和总宽尺寸30实际上是重复尺寸，但通常还是如图c中那样，仍标注在图中。
但是，如下图所示，当组合体底板的端部是与底板上的圆柱孔同轴线的圆柱面时，习惯上常常仅注出圆柱孔轴线的定位尺寸和外端圆柱面的半径R，而不再标注总长尺寸，并且也不再标注总宽尺寸。
常见的一些不标注底板总长尺寸的图例如右图所示。
