教你怎样看懂弱电施工图？作为工程项目管理人员都有这样的一个疑惑，深入施工现场在跨专业去看其他专业图纸的过程很吃力，会造成理解不同、错误判断、导致错误指导施工及材料采购延误等，今天我将为大家简单讲解怎样看懂弱电施工图，我们以一套比较简单的办公楼为讲解案例。

流程1：我们看到的是图纸目录，通过图纸目录简单了解建筑物的层数，以及弱电施工包含的内容。

流程2：通过设计说明，我们了解供相应的弱电设计规范及相应施工材料。

流程3：通过图例说明，我们了解弱电平面图当中点位应用及安装高度等相关信息。

流程4：通过弱电竖向系统图，我们了解弱电每层终端应用的点位数量及穿管配线等相关信息。

根据以上各系统我们在单独讲解各系统看图和理解方法：有线电视系统图：流程1：通过有线电视系统图：1．我们了解有线电视主干线引自矿有线电视网主线是SYV-75-9同轴视频电缆埋地穿管SC-25镀锌钢管敷设至电视前端箱。

2．电视前端箱供电由走廊照明回路进行供电。

3．电视前端箱要进行有效的接地保护（并配置浪涌保护器）。

流程2：通过有线电视一层平面图：1．我们了解有线电视前端箱安装在一层楼梯间，通过图例说明了解到是暗装、安装高度为底边距地1.5米。

2．二层以上有线电视均由楼梯间隔墙垂直穿越至其他楼层。

3．根据一层平面图我们看到由室外引入主线、进入前端箱后窥出2组有线电视分别进入其末端点位。

通过有线电视一层平面图：1．通过平面图的查看2组有线电视分别进入平面图左右两个休息室其末端点位。

2．对应系统图上少了1个末端点位。

3．竖向系统图标注错误，可以将此处做为图纸会审问题，进行书面递交原设计单位待回复。

二至七层我们都可以使用此方法进行核对系统是否与平面图对应。

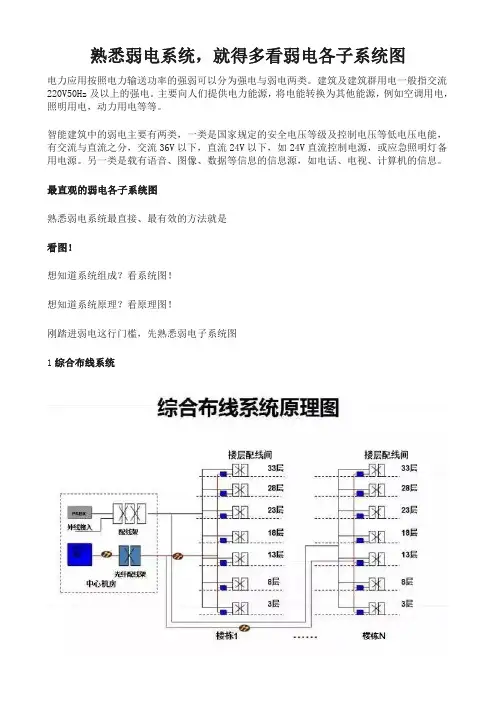

熟悉弱电系统，就得多看弱电各子系统图电力应用按照电力输送功率的强弱可以分为强电与弱电两类。

建筑及建筑群用电一般指交流220V50Hz及以上的强电。

主要向人们提供电力能源，将电能转换为其他能源，例如空调用电，照明用电，动力用电等等。

智能建筑中的弱电主要有两类，一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，交流36V以下，直流24V以下，如24V直流控制电源，或应急照明灯备用电源。

另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。

最直观的弱电各子系统图熟悉弱电系统最直接、最有效的方法就是看图！想知道系统组成？看系统图！想知道系统原理？看原理图！刚踏进弱电这行门槛，先熟悉弱电子系统图1综合布线系统2计算机网络系统3卫星有线电视系统图4背景音乐系统总线制网络型5多媒体信息发布系统6周界报警系统前端探测器手拉手，接到总线控制模块上，通过控制主机来分配这些报警器的地址7电子围栏系统目前周界防范系统都选用了电子围栏系统，安装方便，误报率低。

8视频监控系统模拟视频监控网络视频监控此种视频监控系统应用较为广泛。

9楼宇对讲系统掌握一个品牌的系统组成，基本各个厂家都会。

10停车场管理系统11门禁系统12电子巡更系统前端巡更点，手持巡更棒在巡更点上打一下就可以完成。

13智能家居系统14楼宇自控系统此系统涉及的专业知识较多，建议理论加实践结合学习。

15能源计量系统能源计量系统的设计与施工已经划分到弱电系统中了。

16机房设计所考虑的因素及机房组成。

图解，教你看懂建筑弱电CAD图纸
对于初接触CAD图纸的小白来讲，看图纸两眼茫茫然，不知道从哪里下手，看哪里都五颜六色的，新手都这样。

老手能心无旁骛，直接定位到自己想看的内容。

不过，老手都是从新手走过来的。

下面介绍一下基本看图知识，记住这些内容，可以快速浏览图纸，找到自己想要的内容。

无论是纸片的还是电子版的图纸，对于平面图而言，图框、图名、建筑、轴网、设备、导线，这六部分一定要知晓，知晓了这些内容，图纸就好看了，也好理解了。

首先是图框，图纸的相关设计信息，如设计单位、建筑单位、设计人员、专业、楼号、图号、版本等等，大量信息都在上面，很多人看了一圈图纸，不知道这些图纸画的是谁，问题就在这里，没注意图框上的信息。

图名，图名一般标在图纸内容的下方，图名会明确告诉你这是一张什么内容的图纸，如“标准层弱电平面图”，同时也会告诉你出图比例，如1：100。

建筑平面图，反映的是建筑的信息，所以设备、导线的设计将依托于建筑平面图。

弱电平面图，反映弱电设备的信息，何种设备（需要看图例），设置在建筑的什么位置。

导线的敷设
本文由@进步号独家发布，转载请注明出处。

目录•弱电专业概述•弱电系统基础知识•弱电工程设计与施工•弱电系统维护与管理•弱电专业前沿技术与发展趋势•图文详解典型案例分析弱电专业概述ABDC弱电专业定义弱电专业是指研究低电压、小电流信号的传输、处理和应用的技术领域，涉及电子、通信、计算机等多个学科。

低电压、小电流弱电系统通常工作在较低的电压和电流水平，对人体安全。

信号传输与处理弱电专业关注信号的传输、处理和转换，如音频、视频、数据等。

广泛应用弱电技术在通信、广播、电视、安防等领域有广泛应用。

定义与特点0102 03信息传递的基石弱电技术是信息传递的基础，现代社会离不开电话、网络等通信手段。

智能化发展的支撑弱电技术为智能化系统提供技术支持，如智能家居、智能交通等。

社会安全保障弱电技术在安防领域发挥重要作用，如视频监控、报警系统等。

弱电专业的重要性弱电专业的发展历史早期发展阶段19世纪末至20世纪初，随着电话、电报等通信手段的出现，弱电技术开始萌芽。

中期成长阶段20世纪中期，随着电子技术的快速发展，弱电专业逐渐壮大并应用于广播、电视等领域。

当代繁荣阶段20世纪末至今，随着计算机、互联网等技术的飞速发展，弱电专业进入了一个全新的时代，应用领域不断拓展。

弱电系统基础知识弱电系统的组成与分类组成弱电系统主要由信息传输系统、控制系统、监控系统等子系统组成，涵盖了通信、计算机、自动化等多个技术领域。

分类根据功能和应用领域，弱电系统可分为电话通信系统、计算机网络系统、安全防范系统、智能建筑管理系统等。

弱电系统通过传输信号来实现各种功能，信号可以是模拟信号或数字信号，传输方式可以是有线或无线。

信号传输弱电系统通过控制器对信号进行处理和控制，实现设备的自动化和智能化。

控制原理弱电系统各设备之间通过接口和协议进行连接和通信，确保系统的稳定性和可靠性。

接口与协议弱电系统的基本原理包括双绞线、同轴电缆、光纤等，用于信号的传输。

用于连接传输介质和设备，提供灵活的布线解决方案。

弱电系统⼯程图识图（⼀）⾸先了解什么是弱电，弱电是相对强电⽽⾔的。

强电系统的主要功能是实现能量的转换，如电能转换为光能，电能转换为机械能。

弱电系统的主要功能是实现信息的处理和信号的传输，通常弱电系统由很多的⼦系统构成。

⽐如我们常见的电话系统，门禁系统，⽹络系统，监控系统等都属于弱电系统的范畴。

弱电⼯程图是阐述弱电⼯程的结构和功能，描述弱电系统设备装置⼯作原理，提供安装接线和维护使⽤信息的施⼯图。

弱电项⽬的弱电⼯程图由以下⼏个部分组成。

（1）图纸⾸页1. 图纸⽬录2. 图例3. 设备明细表4. 设计说明（2）弱电系统图1.系统图由单线绘制，主要⽤来表述信号传输之间的关系，图中虚线所框住的范围为⼀个配电箱或控制柜。

2.系统图的标注需要格外留意，传输线路应标明：导线的型号，截⾯积，数量，敷设⽅式。

如果是穿管敷设，还要标明管材和管径。

如图 SYKV-75-9表⽰⽤的线材是聚⼄烯耦状射频同轴电缆阻抗为75欧姆线径为9mm（3）弱电平⾯图1.表⽰不同系统设备与线路的平⾯位置2.总弱电平⾯图上绘制出了系统的配电间，电缆线路，⼦系统设备等的位置3.⼦系统弱电平⾯图不能表述设备的具体位置，只能反应设备之间的相对位置（4）设备布置图（5）电路图（⼜称为电⽓原理图）（6）接线图（⼜称为⼤样图）（7）主要设备材料表及预算PS:阅读图纸时，还⾏应配合阅读《施⼯及检验规范》、《质量检验评定标准》、《弱电系统标准图例》等，其他相关标准。

（8）弱电设备及线路的标注⽅法我提这⾥简单的提⼀些便于我们理解记忆的技巧，举例如下：Sc :穿焊接钢管敷设S - steel-钢铁 C-cover-覆盖Pc:穿硬塑料管敷设P-plastic-塑料Tc电缆沟敷设T-trench-挖沟DB:直接埋设D direct 直接B bury 埋⼤多数⽅式敷设⽅式的英⽂缩写，都能找到对应的英语单词，如果能熟记这些符号能⼤⼤的提⾼看图效率。

今天就写到这⾥，有兴趣⼀起学习朋友可以加关注⼀起交流。

教你看懂弱电工程图纸弱电智能化设计和施工，必定会涉及到图纸。

所以首先，了解弱电图纸的图标很重要。

标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。

安防人要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

如何看一个图纸？弱电君简单的说一下：1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。

下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管1导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关4另外还一部分安防产品图标。
