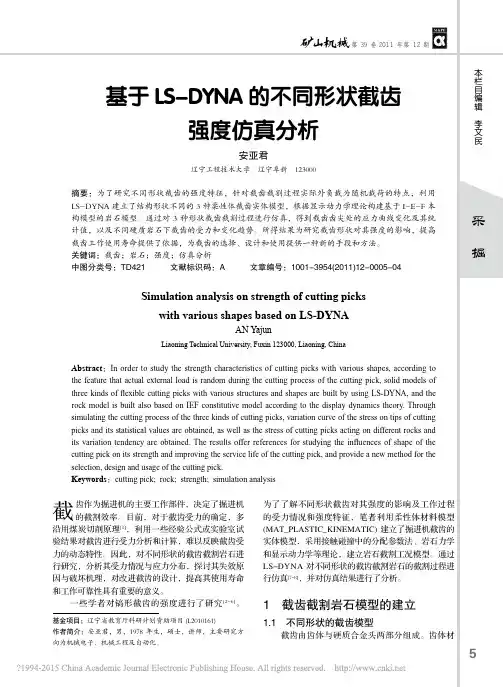

6采 掘本栏目编辑　李文民料为 42CrMo 钢，弹性模量为 212 GPa，泊松比为 0.28，密度为 7850 kg /m 3；硬质合金头材料为 YG 系列硬质合金，弹性模量为 600 GPa，泊松比为 0.22，密度为 14600 kg /m 3。

所研究的 3 种不同形状的截齿结构如图 1 所示。

(a) 截齿 A(b) 截齿 B(c) 截齿 C图 1 不同形状的截齿结构Fig 1 Structure of cutting picks with various shapes在 LS-DYNA 中对截齿进行建模。

采用 3D Solid 164 单元类型和柔性体材料模型 (MAT_PLASTIC_ KINEMATIC) 建立的截齿有限元模型如图 2 所示。

1.2 岩石本构模型在 LS-DYNA 中，利用接触碰撞中的分配参数法、岩石力学和显示动力学等理论，建立岩石截割工况模型。

选取岩石材料模型 13，含失效的弹塑性材料 (MAT_ISOTROPIC_ELASTIC_FAILURE)。

岩石基本参数为[9-10]：岩石密度为 2394 kg /m 3，硬度为 1176 MPa，塑性系数为 3.20，单轴抗压强度为 80 MPa，弹性模量为 8396.3 MPa，泊松比为 0.23。

由于岩石材料的物理机械性质参数在实际中难以获取，工程实践中常用坚固性系数 f 来综合反映岩石抵抗外力破碎能力，并以此推导出岩石的主要力学参数。

前苏联学者给出的坚固性系数 f 与岩石材料的最大抗压强度 f c 的关系为f c ＝10f 。

(1)当等效塑性应变达到失效应变，或当压应力达到失效压力时，材料就失效，即p n +1<p min 或 e e p ff >e m p ax ， (2)式中：p n +1 为 n +1 时刻的应变率参数；e e p ff 为等效塑性应变；p min 、e m p ax 分别为为用户定义的塑性失效应变和失效压力参数。

金属切削理论大作业2017年04月1基于ANSYS金属切削过程的有限元仿真付振彪，2016201064天津大学机械工程专业2016级研究生机械一班摘要：本文基于材料变形的弹塑性理论，建立了材料的应变硬化模型，采用有限元仿真技术，利用有限元软件ANSYS，对二维正交金属切削过程中剪切层及切屑的形成进行仿真。

从计算结果中提取应力应变云图显示了工件及刀具的应力应变分布情况，以此对切削过程中应力应变的变化进行了分析。

关键词：有限元模型；切削力；数学模型；二维模型；ANSYS1 绪论1.1金属切削的有限元仿真简介在当今世界，以计算机技术为基础，对于实际的工程问题应用商业有限元分析软件进行模拟，已经成为了在工程技术领域的热门研究方向，这也是科学技术发展所导致的必然结果。

研究金属切削的核心是研究切屑的形成过程及其机理，有限元法就是通过对金属切屑的形成机理进行模拟仿真，从而达到优化切削过程的目的并且可用于对刀具的研发。

有限元法对切屑形成机理的研究与传统的方法相比，虽然都是对金属切削的模拟，但是用有限元法获得的结果是用计算机系统得到的，而不是使用仪器设备测得的。

有限元法模拟的是一种虚拟的加工过程，能够提高研究效率，并能节约大量的成本。

1.2研究背景及国内外现状最早研究金属切削机理的分析模型是由Merchant [1][2]，Piispanen[3]，Lee and Shaffer[4]等人提出的。

1945 年Merchant 建立了金属切削的剪切角模型，并确定了剪切角与前角之间的对应关系这是首次有成效地把切削过程放在解析基础上的研究，成功地用数学公式来表达切削模型，而且只用几何学和应力-应变条件来解析。

但是材料的变形实际上是在一定厚度剪切区发生的，而且它假设产生的是条形切屑，所以该理论的切削模型和实际相比具有很大的误差。

1951 年，Lee and Shaffer 利用滑移线场(Slip Line Field)的概念分析正交切削的问题。
