如何使用MATLABSimulink进行动态系统建模与仿真如何使用MATLAB Simulink进行动态系统建模与仿真一、引言MATLAB Simulink是一款强大的动态系统建模和仿真工具,广泛应用于各个领域的工程设计和研究中。
本文将介绍如何使用MATLAB Simulink进行动态系统建模与仿真的方法和步骤。

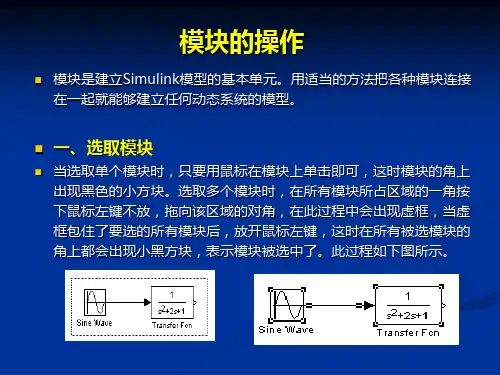

二、系统建模1. 模型构建在MATLAB Simulink中,可以通过拖拽模块的方式来构建系统模型。
首先,将系统的元件和子系统模块从库中拖拽到模型窗口中,然后连接这些模块,形成一个完整的系统模型。
2. 参数设置对于系统模型的各个组件,可以设置对应的参数和初始条件。
通过双击模块可以打开参数设置对话框,可以设置参数的数值、初始条件以及其他相关属性。
3. 信号连接在模型中,各个模块之间可以通过信号连接来传递信息。
在拖拽模块连接的同时,可以进行信号的名称设置,以便于后续仿真结果的分析和显示。
三、系统仿真1. 仿真参数设置在进行系统仿真之前,需要设置仿真的起止时间、步长等参数。
通过点击仿真器界面上的参数设置按钮,可以进行相关参数的设置。
2. 仿真运行在设置好仿真参数后,可以点击仿真器界面上的运行按钮来开始仿真过程。
仿真器将根据设置的参数对系统模型进行仿真计算,并输出仿真结果。
3. 仿真结果分析仿真结束后,可以通过查看仿真器界面上的仿真结果来分析系统的动态特性。
Simulink提供了丰富的结果显示和分析工具,可以对仿真结果进行绘图、数据处理等操作,以便于对系统模型的性能进行评估。
四、参数优化与系统设计1. 参数优化方法MATLAB Simulink还提供了多种参数优化算法,可以通过这些算法对系统模型进行优化。
可以通过设置优化目标和参数范围,以及定义参数约束条件等,来进行参数优化计算。
2. 系统设计方法Simulink还支持用于控制系统、信号处理系统和通信系统等领域的特定设计工具。
通过这些工具,可以对系统模型进行控制器设计、滤波器设计等操作,以满足系统性能要求。

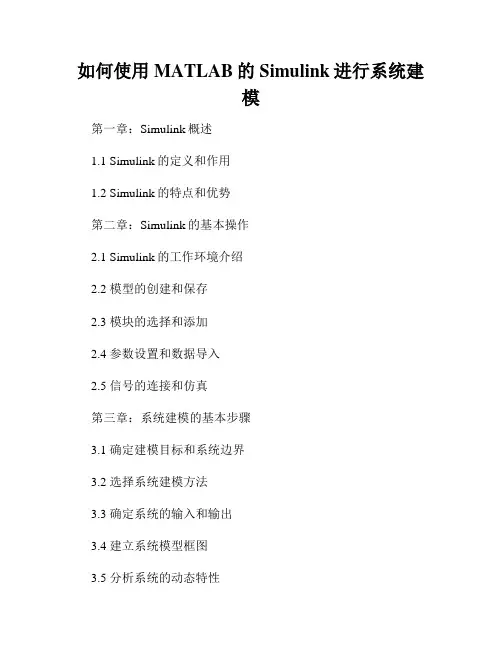

如何使用MATLAB的Simulink进行系统建模第一章:Simulink概述1.1 Simulink的定义和作用1.2 Simulink的特点和优势第二章:Simulink的基本操作2.1 Simulink的工作环境介绍2.2 模型的创建和保存2.3 模块的选择和添加2.4 参数设置和数据导入2.5 信号的连接和仿真第三章:系统建模的基本步骤3.1 确定建模目标和系统边界3.2 选择系统建模方法3.3 确定系统的输入和输出3.4 建立系统模型框图3.5 分析系统的动态特性第四章:系统建模方法介绍4.1 传递函数法4.1.1 传递函数的定义和性质4.1.2 从实验数据到传递函数的估计方法4.1.3 传递函数建模的示例4.2 状态空间法4.2.1 状态空间模型的定义和性质4.2.2 状态空间模型的建立方法4.2.3 状态空间建模的示例4.3 基于仿真数据的建模方法4.3.1 仿真数据的获取和处理4.3.2 仿真数据建模的步骤4.3.3 仿真数据建模的示例第五章:模型的验证与调整5.1 信号的响应分析5.2 参数的优化和调整5.3 模型的准确性评估5.4 系统建模的误差分析第六章:案例分析6.1 控制系统的建模6.1.1 PID控制系统的建模方法6.1.2 模型预测控制系统的建模方法6.1.3 自适应控制系统的建模方法6.2 通信系统的建模6.2.1 数字调制解调系统的建模方法6.2.2 无线信号传输系统的建模方法6.2.3 混合信号处理系统的建模方法第七章:Simulink在实际工程中的应用7.1 电力系统的建模和分析7.2 汽车动力系统的建模和仿真7.3 机器人控制系统的建模和优化7.4 信号处理系统的建模和算法实现结语:Simulink在系统建模中的应用前景及启示。
