湿法刻蚀工艺技术湿法刻蚀是半导体制造工艺中常用的一种加工技术,用于制备微小器件和芯片表面的纹理。
湿法刻蚀工艺技术的基本原理是利用化学反应将半导体表面的材料溶解或腐蚀掉,以形成所需的纹理或结构。
湿法刻蚀的关键是控制刻蚀剂的组成、浓度和刻蚀时间等参数,以实现对半导体材料的精确刻蚀。
常用的刻蚀剂有酸、碱和氧化剂等。
其中,酸性刻蚀剂主要用于硅和多晶硅的刻蚀,碱性刻蚀剂主要用于氮化硅和金属的刻蚀,氧化剂则常用于二氧化硅的刻蚀。
湿法刻蚀工艺技术的步骤通常包括:清洗、预处理、刻蚀和中和等。
首先,需要将待刻蚀的材料进行清洗,以去除表面的杂质和污染物。
然后,进行预处理,包括表面活化和掺杂等步骤,以提高材料的表面质量和电学性能。
接下来,将材料浸泡在刻蚀液中,通过调节刻蚀液的组成和浓度,来控制刻蚀速率和形成的纹理结构。
在刻蚀过程中需要不断搅拌和加热刻蚀液,以保证刻蚀效果的均匀性和稳定性。
最后,对刻蚀后的样品进行中和处理,以去除刻蚀剩余物质的残留。
湿法刻蚀工艺技术在半导体制造中有广泛的应用。
它可以用于制备微细结构,如微孔、微沟槽和微凸起等,用于制备电路和芯片的掩模板。
同时,湿法刻蚀还可以用于改变半导体材料的光学性质和表面形貌,用于制备太阳能电池、光学器件和显示器件等。
湿法刻蚀工艺技术的优点是加工精度高、刻蚀速度快、成本较低,同时具有良好的选择性和均匀性。
然而,湿法刻蚀也存在一些缺点,如对环境的污染、刻蚀剂的废液处理问题等。
在实际应用中,需要注意安全操作,严格控制刻蚀参数,以保证刻蚀效果的稳定性和可靠性。
总的来说,湿法刻蚀工艺技术是半导体制造中常用的一种加工技术,可以实现对半导体材料的精确刻蚀。
它在微电子、光电子和新能源等领域具有重要的应用价值,对推动科技进步和经济发展起到重要作用。
MEMS和半导体工艺材料配比苏州能斯达电子科技有限公司的工程师整理了MEMS和半导体工艺中接近50种材料的湿法腐蚀的刻蚀液及配比,趁着新年,给大家送一份豪华大礼包。
1.铝-Aluminum2.砷化铝镓-Aluminum Gallium Arsenide1.1:1:30 –H2SO4:H2O2–60 Å/sec2.8:3:400 –NH3:H2O2:H2O–25 Å/sec3.1:1:10 –HF:H2O2:H2o–80 Å/sec3.三氧化二铝/铝/蓝宝石-Aluminum Trioxide / Alumina /Sapphire1.1:1:3 –NH4OH:H2O2:H2O–80 ℃2.10% Br2:MeOH3.7ml:4g –H3PO:Cr2O34.锑-Antimony1.1:1:1 –HCl:HNO3:H2O2.90:10:1 –H2O:HNO3:HF3.3:3:1:1 –H3PO4:HNO3:CH3COOH:H2O <<3min/1000A 50℃5.铋-Bismuth1.10:1 –H2O:HCl6.黄铜-Brass1.FeCl32.20% NHSO57.青铜-Bronze1.1% CrO38.碳-Carbon1.H3PO4:CrO3:NaCN2.50% KOH (or NaOH)–boiling3.HNO3 concentrated4.H2SO4 concentrated5.3:1 –H2SO4:H2O29.铬 -Chromium1.2:3:12 KMnO4:NaOH:H2O2.3:1 –H2O:H2O23.HCl concentrated and dilute4.3:1 –HCl:H2O25.2:1 –FeCl:HCl6.Cyantek CR-7s (Perchloric based) 7 min/micron (24A/s new)7.1:1 –HCl:glycerine 12min/micron after depassivation8.1:3 –[50gNaOH+100mlH2O]:[30gK3Fe(CN)6+100mlH2O] 1hr/micron10.钴-Cobalt1.1:1 H2O:HNO32.3:1 HCl:H2O211.铜-Copper1.30% FeCl3 saturated solution2.20% KCN3.1:5 –H2O:HNO34.HNO3 concentrated and dilute5.1:1 –NH4OH:H2O26.1:20 –HNO3:H2O27.4:1 –NH3:H2O28.1:1:1 –H3PO4:HNO3:HAc9.5ml:5ml:4g:1:90ml –HNO3:H2SO4:CrO3:NH4Cl:H2O10.4:1:5 –HCL:FeCl3:H2O12.环氧树脂-Epoxies1.General Polymer Etch2.5:1 –NH4OH:H2O2–120 ℃3.Gold Epoxy4.3:1:10 HNO3:HCl:H2O5.Silver Epoxy6.1:3 –HF:HNO37.Aluminum Epoxy8.H2SO4 –hot9.SU8 cured10.3:1 –H2SO4:H2O2–hot13.砷化镓-Gallium Arsenide1. 1.5%-7.5% –Br2 in CH3OH2.1:1 –NH4OH:H2O23.20:7:973 –NH4OH:H2O2:H2O4.40:1:40 –H3PO4:H2O2:H2O5.3:1:50 –H3PO4:H2O2:H2O6.33-66% –HNO3–red fuming etches more rapidly than whitefuming7.1:1 –HF:HNO38.1:1 –H2SO4:H2O29.1:1:30 –H2SO4:H2O2–60 Ås/sec10.8:3:400 –NH3:H2O2:H2O–30 Ås/sec, isotropic11.1:1:10 –HF:H2O2:H2o–80 Ås/sec14.锗-Germanium1.HF:HNO3:H2O2.1:1:1 –HF:HNO3:HAc3.7:1:x HF:HNO3:glycerin 35c 75-100 microns/hour, 100℃775microns/hour4.KF–pH > 65.1:25 NH3OH:H2O21000 Å/min15.金-Gold1.Aqua Regia 3:1 –HCl:HNO3 10-15 microns/min RT, 25-50microns/min 35 ℃2.Chrome Regia 3:10-20% HCl:CrO33.H2SeO4–Temp should be hot, etch is slow4.KCN in H20–good for stripping gold from alumina, quartz, sapphiresubstrates, semiconductor wafers and metal parts5.4g:2g:10ml –KI:I2:H2O Hot (70℃) 280 nm/min6.1:2:3 –HF:HAc:HNO37.30:30:50:0.6 –HF:HNO3:HAc:Br28.NaCN:H2O29.7g:25:g:100ml –KI:Br2:H2O10.9g:1g:50ml –KBr:Br2:H2O 800 nm/min11.9g:1g:50ml –NaBr:Br2:H2O 400nm/min12.400g:100g:400ml –I2:KI:H2O 55℃1270Ås/sec13.1:2:10 –I2:KI:H2O14.Au mask etch 4g:1g:40ml –KI:I2:H2O 1min/micron16.铪-Hafnium1.20:1:1 –H2O:HF:H2O217.铟-Indium1.Aqua Regia 3:1 –HCl:HNO3 hot2.HCl boiling, fast3.IPA4.EOH5.MeOH6.Rare Earth Indium Etchants18.砷化铟镓-Indium Gallium Arsenide1.1:1:20 –H2SO4:H2O2:H2O–30 Ås/sec19.镓铟磷-Indium Gallium Phosphide1.conc HCl–fast20.磷化铟-Indium Phosphide1.1:1 –HCl:H3PO4–fast21.磷化铟氧化物腐蚀剂-Indium Phosphide Oxide Etchants1.NH4OH22.ITO-Indium Tin Oxide1.1:1 –HCl:H2O8 Ås/sec2.1:1:10 –HF:H2O2:H2O125 Ås/sec23.铱-Iridium1.Aqua Regia 3:1 –HCl:HNO3 hot24.铁-Iron1.1:1 –H2O:HCL2.1:1 –H2O:HNO33.1:2:10 –I2:KI:H2O25.铅-Lead1.1:1 –HAc:H2O226.镁-Magnesium1.10ml:1g –H2O:NaOH followed by 5ml:1g –H2O:CrO3 27.钼-Molybendum1.1:1 –HCl:H2O228.镍-Nickel1.1:1:1 –HNO3:HAc:Acetone2.1:1 –HF:HNO33.30% FeCl34.3:1:5:1 –HNO3:H2SO4:HAc:H2O 85 C 10 microns/min5.3:7 –HNO3:H2O6.1:1 –HNO3:HAc7.10% g/ml Ce(NH4)2(NO3)6:H208.HF, concentrated –slow etchant9.H3PO4 –slow etchants10.HNO3 –rapid etchant11.HF:HNO3 –etch rate determined by ratio, the greater the amountof HF the slower the reaction12.4:1 –HCl:HNO3 –increase HNO3 concentration increases etchrate13.30% FeCl314.5g:1ml:150ml –2NH4NO3.Ce(NO3)3.4(H2O):HNO3:H2O –decreasing HNO3 amount increases the etch rate15.3:3:1:1 –H3PO4:HNO3:CH3COOH:H2O ~15min/micron @ RT withair exposure every 15 seconds29.铌-Niobium1.1:1 –HF:HNO330.钯-Palladium1.Aqua Regia 3:1 –HCl:HNO3 hot31.光刻胶-Photoresist (AZ type)1.General Polymer2.5:1 –NH4OH:H2O2 –120 ℃3.5:1 –H2SO4:H2O24.H2SO4:(NH4)2S2O85.Acetone32.铂-Platinum1.Aqua Regia 3:1 –HCl:HNO3 Hot2.Molten Sulfur33.聚合物-Polymer1.5:1 –NH4OH:H2O2 –120 ℃2.3:1 –H2SO4:H2O234.聚合物-Polymer1.1:1 –HF:H2O2.1:1 –HF:HNO33.Sodium Carbonate boiling4.HF conc35.铼、铑和钌-Rhenium, Rhodium and Ruthenium1.Aqua Regia 3:1 –HCl:HNO3 –Hot36.硅-Silicon1.64:3:33 –HNO3:NH4F:H2O 100 Ås/s2.61:11:28 –ethylenediamine:C6H4(OH)2:H2O 78 Ås/s3.108ml:350g:1000ml –HF:NH4F:H2O slow 0.5 Ås/min4.1:1:50 –HF:HNO3:H2O slow etch5.KCl dissolved in H2O6.KOH:H2O:Br2/I27.KOH –see section on KOH etching of silicon8.1:1:1.4:0.15%:0.24% –HF:HNO3:HAc:I2:triton9.1:6:3 –HF:HNO3:HAc and 0.19 g NaI per 100 ml solution10.1:4 –Iodine Etch:HAc11.0.010 N NaI12.NaOH13.HF:HNO314.1:1:1 –HF:HNO3:H2O37.二氧化硅/石英/玻璃-Silicon Dioxide / Quartz / Glass1.BOE 1:5:5 HF:NH4HF:H2O 20 Ås/s2.HF:HNO33.3:2:60 HF:HNO3:H20 2.5 Ås/sec at RT4.BHF 1:10, 1:100, 1:20 HF:NH4F(sat)5.Secco etch 2:1 HF:1.5M K2Cr2O76.5:1 NH4.HF:NaF/L (in grams)7.1g:1ml:10ml:10ml NH4F.HF:HF:H2O:glycerin8.HF –hot9.1:1 1:15, 1:100 HF:H2O10.BOE HF:NH4F:H2O11.1:6 BOE:H2O12.5:43, 1:6 HF:NH4F(40%)13.NaCO3 100 ℃8.8 mm/h14.5% NaOH 100 ℃150 mm/h15.5% HCl 95 ℃0.5mm/day16.KOH see KOH etching of silicon dioxide and silicon nitride38.氮化硅-Silicon Nitride1.1:60 or 1:20 HF:H2O 1000-2000 Ås/min2.BHF 1:2:2 HF:NH4F:H2O slow attack –but faster for siliconoxynitride3.1:5 or 1:9 HF:NH4F (40%)0.01-0.02 microns/second4.3:25 HF:NH4F.HF(sat)5.50ml:50g:100ml:50ml HF:NH4F.HF:H2O:glycerin –glycerinprovides more uniform removal6.BOE HF:NH4F:H2O7.18g:5g:100ml NaOH:KHC8H4O4:H2O boiling 160 Ås/min, betterwith silicon oxynitride8.9:g25ml NaOH:H20 –boiling 160Ås/min9.18g:5g:100ml NaOH:(NH4)2S2O8:H2O –boiling 160 Ås/min10.A) 5g:100ml NH4F.HF:H2O B)1g:50ml:50ml I2:H2O:glycerin –mixA andB 1:1 when ready to use. RT 180 A/min39.银-Silver1.1:1 NH4OH:H2O22.3:3:23:1 H3PO4:HNO3:CH3COOH:H2O ~10min/100Ås3.1:1:4 NH4OH:H2O2:CH3OH .36micron/min resist5.1-8:1HNO3:H2O6. 1 M HNO3 + light40.不锈钢-Stainless Steel1.1:1 HF:HNO341.钽-Tantalum1.1:1 HF:HNO342.锡-Tin1.1:1 HF:HCL2.1:1 HF:HNO33.1:1 HF:H2O4.2:7 HClO4:HAc43.钛-Titanium1.50:1:1 H2O:HF:HNO32.20:1:1 H2O:HF:H2O23.RCA-1 ~100 min/micron4.x%Br2:ethyl acetate –HOT5.x%I2:MeOH –HOT6.HF:CuSO47.1:2 NH4OH:H2O28.1:2:7, 1:5:4, 1:4:5(18 microns/min), 1:1:50 HF:HNO3:H2O9.COOHCOOH:H2O –any concentration11.1:9 HF:H2O –12 Ås/min12.HF:HCL:H2O13.HCL –conc14.%KOH –conc15.%NaOH- conc16.20% H2SO4 1 micron/minl3COOC2H518.25%HCOOH19.20%H3PO420.HF44.钨-Tungsten1.1:1 HF:HNO32.1:1 HF:HNO3 –thin films3.3:7 HF:HNO34.4:1 HF:HNO3 –rapid attack5.1:2 NH4OH:H2O2 –thin films good for etching tungsten fromstainless steel, glass, copper and ceramics. Will etch titanium aswell.6.305g:44.5g:1000ml K3Fe(CN)6:NaOH:H2O –rapid etch7.HCl –slow etch (dilute or concentrated)8.HNO3 –very slow etch (dilute or concentrated)9.H2SO4 –slow etch (dilute or concentrated)10.HF –slow etch (dilute or concentrated)11.H2O212.1:1, 30%:70%, or 4:1 HF:HNO313.1:2 NH4OH:H2O214.4:4:3 HF HNO3:HAc15.CBrF3 RIE etch16.305g:44.5g:1000ml K3Fe(CN)6:NaOH:H2O –very rapid etch17.HCl solutions –slow attack18.HNO3 –slight attack19.Aqua Regia 3:1 HCL:HNO3 –slow attack when hot or warm20.H2SO4 dilute and concentrated –slow etch21.HF dilute and concentrated –slow etch22.Alkali with oxidizers (KNO3 and PbO2) –rapid etch23.H2O245.钒-Vanadium1.1:1 H2O:HNO32.1:1 HF:HNO346.锌-Zinc1.1:1 HCl:H2O2.1:1 HNO3:H2O47.锆-Zirconium1.50:1:1 H2O:HF:HNO32.20:1:1 H2O:HF:H2O2更多精彩内容欢迎关注MEMSVIEW微视界。
MEMS和半导体工艺材料配比苏州能斯达电子科技有限公司的工程师整理了MEMS和半导体工艺中接近50种材料的湿法腐蚀的刻蚀液及配比,趁着新年,给大家送一份豪华大礼包。
1.铝-Aluminum2.砷化铝镓-Aluminum Gallium Arsenide1.1:1:30 –H2SO4:H2O2–60 Å/sec2.8:3:400 –NH3:H2O2:H2O–25 Å/sec3.1:1:10 –HF:H2O2:H2o–80 Å/sec3.三氧化二铝/铝/蓝宝石-Aluminum Trioxide / Alumina /Sapphire1.1:1:3 –NH4OH:H2O2:H2O–80 ℃2.10% Br2:MeOH3.7ml:4g –H3PO:Cr2O34.锑-Antimony1.1:1:1 –HCl:HNO3:H2O2.90:10:1 –H2O:HNO3:HF3.3:3:1:1 –H3PO4:HNO3:CH3COOH:H2O <<3min/1000A 50℃5.铋-Bismuth1.10:1 –H2O:HCl6.黄铜-Brass1.FeCl32.20% NHSO57.青铜-Bronze1.1% CrO38.碳-Carbon1.H3PO4:CrO3:NaCN2.50% KOH (or NaOH)–boiling3.HNO3 concentrated4.H2SO4 concentrated5.3:1 –H2SO4:H2O29.铬 -Chromium1.2:3:12 KMnO4:NaOH:H2O2.3:1 –H2O:H2O23.HCl concentrated and dilute4.3:1 –HCl:H2O25.2:1 –FeCl:HCl6.Cyantek CR-7s (Perchloric based) 7 min/micron (24A/s new)7.1:1 –HCl:glycerine 12min/micron after depassivation8.1:3 –[50gNaOH+100mlH2O]:[30gK3Fe(CN)6+100mlH2O] 1hr/micron10.钴-Cobalt1.1:1 H2O:HNO32.3:1 HCl:H2O211.铜-Copper1.30% FeCl3 saturated solution2.20% KCN3.1:5 –H2O:HNO34.HNO3 concentrated and dilute5.1:1 –NH4OH:H2O26.1:20 –HNO3:H2O27.4:1 –NH3:H2O28.1:1:1 –H3PO4:HNO3:HAc9.5ml:5ml:4g:1:90ml –HNO3:H2SO4:CrO3:NH4Cl:H2O10.4:1:5 –HCL:FeCl3:H2O12.环氧树脂-Epoxies1.General Polymer Etch2.5:1 –NH4OH:H2O2–120 ℃3.Gold Epoxy4.3:1:10 HNO3:HCl:H2O5.Silver Epoxy6.1:3 –HF:HNO37.Aluminum Epoxy8.H2SO4 –hot9.SU8 cured10.3:1 –H2SO4:H2O2–hot13.砷化镓-Gallium Arsenide1. 1.5%-7.5% –Br2 in CH3OH2.1:1 –NH4OH:H2O23.20:7:973 –NH4OH:H2O2:H2O4.40:1:40 –H3PO4:H2O2:H2O5.3:1:50 –H3PO4:H2O2:H2O6.33-66% –HNO3–red fuming etches more rapidly than whitefuming7.1:1 –HF:HNO38.1:1 –H2SO4:H2O29.1:1:30 –H2SO4:H2O2–60 Ås/sec10.8:3:400 –NH3:H2O2:H2O–30 Ås/sec, isotropic11.1:1:10 –HF:H2O2:H2o–80 Ås/sec14.锗-Germanium1.HF:HNO3:H2O2.1:1:1 –HF:HNO3:HAc3.7:1:x HF:HNO3:glycerin 35c 75-100 microns/hour, 100℃775microns/hour4.KF–pH > 65.1:25 NH3OH:H2O21000 Å/min15.金-Gold1.Aqua Regia 3:1 –HCl:HNO3 10-15 microns/min RT, 25-50microns/min 35 ℃2.Chrome Regia 3:10-20% HCl:CrO33.H2SeO4–Temp should be hot, etch is slow4.KCN in H20–good for stripping gold from alumina, quartz, sapphiresubstrates, semiconductor wafers and metal parts5.4g:2g:10ml –KI:I2:H2O Hot (70℃) 280 nm/min6.1:2:3 –HF:HAc:HNO37.30:30:50:0.6 –HF:HNO3:HAc:Br28.NaCN:H2O29.7g:25:g:100ml –KI:Br2:H2O10.9g:1g:50ml –KBr:Br2:H2O 800 nm/min11.9g:1g:50ml –NaBr:Br2:H2O 400nm/min12.400g:100g:400ml –I2:KI:H2O 55℃1270Ås/sec13.1:2:10 –I2:KI:H2O14.Au mask etch 4g:1g:40ml –KI:I2:H2O 1min/micron16.铪-Hafnium1.20:1:1 –H2O:HF:H2O217.铟-Indium1.Aqua Regia 3:1 –HCl:HNO3 hot2.HCl boiling, fast3.IPA4.EOH5.MeOH6.Rare Earth Indium Etchants18.砷化铟镓-Indium Gallium Arsenide1.1:1:20 –H2SO4:H2O2:H2O–30 Ås/sec19.镓铟磷-Indium Gallium Phosphide1.conc HCl–fast20.磷化铟-Indium Phosphide1.1:1 –HCl:H3PO4–fast21.磷化铟氧化物腐蚀剂-Indium Phosphide Oxide Etchants1.NH4OH22.ITO-Indium Tin Oxide1.1:1 –HCl:H2O8 Ås/sec2.1:1:10 –HF:H2O2:H2O125 Ås/sec23.铱-Iridium1.Aqua Regia 3:1 –HCl:HNO3 hot24.铁-Iron1.1:1 –H2O:HCL2.1:1 –H2O:HNO33.1:2:10 –I2:KI:H2O25.铅-Lead1.1:1 –HAc:H2O226.镁-Magnesium1.10ml:1g –H2O:NaOH followed by 5ml:1g –H2O:CrO3 27.钼-Molybendum1.1:1 –HCl:H2O228.镍-Nickel1.1:1:1 –HNO3:HAc:Acetone2.1:1 –HF:HNO33.30% FeCl34.3:1:5:1 –HNO3:H2SO4:HAc:H2O 85 C 10 microns/min5.3:7 –HNO3:H2O6.1:1 –HNO3:HAc7.10% g/ml Ce(NH4)2(NO3)6:H208.HF, concentrated –slow etchant9.H3PO4 –slow etchants10.HNO3 –rapid etchant11.HF:HNO3 –etch rate determined by ratio, the greater the amountof HF the slower the reaction12.4:1 –HCl:HNO3 –increase HNO3 concentration increases etchrate13.30% FeCl314.5g:1ml:150ml –2NH4NO3.Ce(NO3)3.4(H2O):HNO3:H2O –decreasing HNO3 amount increases the etch rate15.3:3:1:1 –H3PO4:HNO3:CH3COOH:H2O ~15min/micron @ RT withair exposure every 15 seconds29.铌-Niobium1.1:1 –HF:HNO330.钯-Palladium1.Aqua Regia 3:1 –HCl:HNO3 hot31.光刻胶-Photoresist (AZ type)1.General Polymer2.5:1 –NH4OH:H2O2 –120 ℃3.5:1 –H2SO4:H2O24.H2SO4:(NH4)2S2O85.Acetone32.铂-Platinum1.Aqua Regia 3:1 –HCl:HNO3 Hot2.Molten Sulfur33.聚合物-Polymer1.5:1 –NH4OH:H2O2 –120 ℃2.3:1 –H2SO4:H2O234.聚合物-Polymer1.1:1 –HF:H2O2.1:1 –HF:HNO33.Sodium Carbonate boiling4.HF conc35.铼、铑和钌-Rhenium, Rhodium and Ruthenium1.Aqua Regia 3:1 –HCl:HNO3 –Hot36.硅-Silicon1.64:3:33 –HNO3:NH4F:H2O 100 Ås/s2.61:11:28 –ethylenediamine:C6H4(OH)2:H2O 78 Ås/s3.108ml:350g:1000ml –HF:NH4F:H2O slow 0.5 Ås/min4.1:1:50 –HF:HNO3:H2O slow etch5.KCl dissolved in H2O6.KOH:H2O:Br2/I27.KOH –see section on KOH etching of silicon8.1:1:1.4:0.15%:0.24% –HF:HNO3:HAc:I2:triton9.1:6:3 –HF:HNO3:HAc and 0.19 g NaI per 100 ml solution10.1:4 –Iodine Etch:HAc11.0.010 N NaI12.NaOH13.HF:HNO314.1:1:1 –HF:HNO3:H2O37.二氧化硅/石英/玻璃-Silicon Dioxide / Quartz / Glass1.BOE 1:5:5 HF:NH4HF:H2O 20 Ås/s2.HF:HNO33.3:2:60 HF:HNO3:H20 2.5 Ås/sec at RT4.BHF 1:10, 1:100, 1:20 HF:NH4F(sat)5.Secco etch 2:1 HF:1.5M K2Cr2O76.5:1 NH4.HF:NaF/L (in grams)7.1g:1ml:10ml:10ml NH4F.HF:HF:H2O:glycerin8.HF –hot9.1:1 1:15, 1:100 HF:H2O10.BOE HF:NH4F:H2O11.1:6 BOE:H2O12.5:43, 1:6 HF:NH4F(40%)13.NaCO3 100 ℃8.8 mm/h14.5% NaOH 100 ℃150 mm/h15.5% HCl 95 ℃0.5mm/day16.KOH see KOH etching of silicon dioxide and silicon nitride38.氮化硅-Silicon Nitride1.1:60 or 1:20 HF:H2O 1000-2000 Ås/min2.BHF 1:2:2 HF:NH4F:H2O slow attack –but faster for siliconoxynitride3.1:5 or 1:9 HF:NH4F (40%)0.01-0.02 microns/second4.3:25 HF:NH4F.HF(sat)5.50ml:50g:100ml:50ml HF:NH4F.HF:H2O:glycerin –glycerinprovides more uniform removal6.BOE HF:NH4F:H2O7.18g:5g:100ml NaOH:KHC8H4O4:H2O boiling 160 Ås/min, betterwith silicon oxynitride8.9:g25ml NaOH:H20 –boiling 160Ås/min9.18g:5g:100ml NaOH:(NH4)2S2O8:H2O –boiling 160 Ås/min10.A) 5g:100ml NH4F.HF:H2O B)1g:50ml:50ml I2:H2O:glycerin –mixA andB 1:1 when ready to use. RT 180 A/min39.银-Silver1.1:1 NH4OH:H2O22.3:3:23:1 H3PO4:HNO3:CH3COOH:H2O ~10min/100Ås3.1:1:4 NH4OH:H2O2:CH3OH .36micron/min resist5.1-8:1HNO3:H2O6. 1 M HNO3 + light40.不锈钢-Stainless Steel1.1:1 HF:HNO341.钽-Tantalum1.1:1 HF:HNO342.锡-Tin1.1:1 HF:HCL2.1:1 HF:HNO33.1:1 HF:H2O4.2:7 HClO4:HAc43.钛-Titanium1.50:1:1 H2O:HF:HNO32.20:1:1 H2O:HF:H2O23.RCA-1 ~100 min/micron4.x%Br2:ethyl acetate –HOT5.x%I2:MeOH –HOT6.HF:CuSO47.1:2 NH4OH:H2O28.1:2:7, 1:5:4, 1:4:5(18 microns/min), 1:1:50 HF:HNO3:H2O9.COOHCOOH:H2O –any concentration11.1:9 HF:H2O –12 Ås/min12.HF:HCL:H2O13.HCL –conc14.%KOH –conc15.%NaOH- conc16.20% H2SO4 1 micron/minl3COOC2H518.25%HCOOH19.20%H3PO420.HF44.钨-Tungsten1.1:1 HF:HNO32.1:1 HF:HNO3 –thin films3.3:7 HF:HNO34.4:1 HF:HNO3 –rapid attack5.1:2 NH4OH:H2O2 –thin films good for etching tungsten fromstainless steel, glass, copper and ceramics. Will etch titanium aswell.6.305g:44.5g:1000ml K3Fe(CN)6:NaOH:H2O –rapid etch7.HCl –slow etch (dilute or concentrated)8.HNO3 –very slow etch (dilute or concentrated)9.H2SO4 –slow etch (dilute or concentrated)10.HF –slow etch (dilute or concentrated)11.H2O212.1:1, 30%:70%, or 4:1 HF:HNO313.1:2 NH4OH:H2O214.4:4:3 HF HNO3:HAc15.CBrF3 RIE etch16.305g:44.5g:1000ml K3Fe(CN)6:NaOH:H2O –very rapid etch17.HCl solutions –slow attack18.HNO3 –slight attack19.Aqua Regia 3:1 HCL:HNO3 –slow attack when hot or warm20.H2SO4 dilute and concentrated –slow etch21.HF dilute and concentrated –slow etch22.Alkali with oxidizers (KNO3 and PbO2) –rapid etch23.H2O245.钒-Vanadium1.1:1 H2O:HNO32.1:1 HF:HNO346.锌-Zinc1.1:1 HCl:H2O2.1:1 HNO3:H2O47.锆-Zirconium1.50:1:1 H2O:HF:HNO32.20:1:1 H2O:HF:H2O2更多精彩内容欢迎关注MEMSVIEW微视界。
硅的湿法腐蚀技术1 湿法腐蚀简介1.1 湿法腐蚀的历史与研究现状湿法腐蚀技术的历史可以追溯到15 世纪末或16 世纪初,人们以蜡作掩膜,用酸在盔甲上腐蚀出装饰图形。
而各向同性腐蚀是20 世纪50 年代开发的一项半导体加工技术。
各向异性湿法腐蚀技术可以追溯到20 世纪60年代中期,那时贝尔实验室用KOH、水和乙醇溶液进行硅的各向异性湿法腐蚀,后来改用KOH 和水的混合溶液[1]。
湿法腐蚀是使用液态腐蚀剂系统化的有目的性的移除材料,在光刻掩膜涂覆后(一个曝光和显影过的光刻胶)或者一个硬掩膜(一个光刻过的抗腐蚀材料)后紧接该步腐蚀。
这个腐蚀步骤之后,通常采用去离子水漂洗和随后的掩膜材料的移除工艺。
国外对硅的湿法腐蚀的研究起步较早,已取得相当多的研究成果。
国外对硅的湿法腐蚀的研究主要集中于腐蚀剂、腐蚀剂浓度、添加剂、温度、腐蚀时间等因素对腐蚀速率、腐蚀选择性、粗糙度等结果的影响。
1.2 湿法腐蚀的分类湿法化学腐蚀是最早用于微机械结构制造的加工方法。
所谓湿法腐蚀,就是将晶片置于液态的化学腐蚀液中进行腐蚀,在腐蚀过程中,腐蚀液将把它所接触的材料通过化学反应逐步浸蚀溶掉。
用于化学腐蚀的试剂很多,有酸性腐蚀剂,碱性腐蚀剂以及有机腐蚀剂等。
根据所选择的腐蚀剂,又可分为各向同性腐蚀和各向异性腐蚀剂。
各向同性腐蚀是指硅的不同方向的腐蚀速率相同。
各向异性腐蚀则是指硅的不同晶向具有不同的腐蚀速率,也即腐蚀速率与单晶硅的晶向密切相关。
图1.1给出了各向同性腐蚀和各向异性腐蚀的截面示意图[2]。
硅的各向同性腐蚀液对硅片的所有晶面都有着相近的腐蚀速率,并且腐蚀速率通常都相当大。
各向同性腐蚀的试剂很多,包各种盐类(如CN基、NH 基等)和酸,但是由于受到能否获得高纯试剂,以及希望避免金属离子的玷污这两个因素的限制,因此广泛采用HF—HNO3腐蚀系统。
各向异性湿法腐蚀是指腐蚀剂对某一晶向的腐蚀速率高于其他方向的腐蚀速率。
腐蚀结果的形貌由腐蚀速率最慢的晶面决定。
mems典型工艺流程MEMS(微机电系统)是一种的技术,将微机电技术与集成电路技术相结合,制造出微小尺寸的机械系统和传感器。
在MEMS的制造过程中,需要经过一系列的工艺流程。
下面将介绍一般MEMS的典型工艺流程。
首先,MEMS的工艺流程通常从硅片的制备开始。
通常采用的是单晶硅片,其表面经过化学洗涤和高温氧化处理,以去除杂质和形成氧化硅层作为基底。
接下来是光刻工艺。
这一步骤通过将光刻胶涂覆在硅片上,然后使用特定的光掩膜进行照射,从而在光刻胶上形成需要的图案。
通过光刻工艺,可以制造出细小的结构和器件形状。
然后是刻蚀工艺。
刻蚀工艺使用化学或物理方法,将不需要的硅片或氧化层材料进行去除。
根据需要,可以采用湿法刻蚀或干法刻蚀。
刻蚀后,可以得到所需的MEMS结构和通道。
接下来是薄膜沉积工艺。
薄膜沉积工艺是将需要的材料沉积到硅片表面,以形成薄膜层。
这种工艺可以用于制造电极、传感器和阻尼材料等。
根据需要,可以采用热氧化、电镀或化学气相沉积等方法进行薄膜沉积。
然后是光刻和刻蚀重复多次的步骤。
这是因为MEMS设备通常需要复杂的结构,需要多次重复进行光刻和刻蚀,以形成所需的形状和结构。
这一步骤可能需要多次光刻胶涂覆、暴露和刻蚀,以实现所需的器件形状和功能。
最后是封装工艺。
封装工艺将制造好的MEMS器件封装到适当的壳体中,保护器件免受外界环境的干扰。
封装工艺可根据具体情况选择不同的方法,例如焊接、粘接或压接等。
总的来说,MEMS的典型工艺流程包括硅片制备、光刻、刻蚀、薄膜沉积、光刻和刻蚀重复多次以及封装。
通过这些工艺步骤,可以制造出各种微小尺寸的MEMS结构和传感器。
MEMS的制造工艺流程非常复杂,需要对微纳米材料和工艺参数进行精确控制和处理。
这些MEMS器件在航天、汽车、医疗和消费电子等领域具有广泛的应用前景。
湿法刻蚀的流程以湿法刻蚀的流程为标题,写一篇文章。
湿法刻蚀是一种常用的微纳加工技术,广泛应用于半导体器件制造、光学器件制作以及微流控芯片等领域。
本文将详细介绍湿法刻蚀的流程,以帮助读者更好地了解该技术。
一、准备工作在进行湿法刻蚀之前,首先需要准备刻蚀液和刻蚀设备。
刻蚀液通常为一种酸性或碱性溶液,根据待加工材料的特性选择相应的刻蚀液。
刻蚀设备一般包括刻蚀槽和加热装置,用于控制刻蚀液的温度和浓度。
二、样品准备将待加工的样品制备好,通常是将其切割成适当大小的晶片,并进行表面处理以去除杂质和氧化层。
然后将样品放置在刻蚀架上,以便后续的刻蚀过程。
三、预处理在进行湿法刻蚀之前,需要对样品进行预处理,以增加刻蚀液与样品的接触面积和刻蚀速率。
常用的预处理方法包括:清洗、去胶、去氧化等。
清洗可以去除样品表面的杂质,去胶可以去除样品背面的保护胶层,去氧化则是去除样品表面的氧化层。
四、刻蚀过程1. 将经过预处理的样品放入刻蚀槽中,确保样品完全浸没在刻蚀液中。
2. 打开加热装置,控制刻蚀液的温度。
温度对刻蚀速率有一定影响,根据需要进行调整。
3. 调节刻蚀液的浓度,一般通过向刻蚀槽中加入纯刻蚀液或稀释液来实现。
浓度对刻蚀速率和刻蚀选择性有重要影响,需根据具体要求进行调整。
4. 开始刻蚀。
刻蚀时间根据需要进行调整,一般从几分钟到几个小时不等。
刻蚀过程中,可以通过控制刻蚀液的温度、浓度和搅拌速度等参数来调节刻蚀速率和刻蚀选择性。
5. 监测刻蚀过程。
可以通过取样检测、实时观察等方式来监测刻蚀过程,以控制刻蚀的深度和形状。
五、后处理完成刻蚀后,需要对样品进行后处理,以去除刻蚀液残留物和恢复样品表面的平整度。
常用的后处理方法包括:清洗、去胶、退火等。
清洗可以去除刻蚀液残留物,去胶可以去除保护胶层,退火可以消除刻蚀产生的应力和缺陷。
六、检测与分析对刻蚀后的样品进行检测与分析,以验证刻蚀的效果和质量。
常用的检测手段包括:显微镜观察、扫描电子显微镜分析、表面粗糙度测试等。
mems刻蚀工艺
MEMS刻蚀工艺是一种制造微电子和微机械装置的技术。
其流程大致如下:
首先,需要进行图形设计,这一步是将设计的电路图案转移到掩模上,以便在硅片上刻出相应的图形。
然后,进行涂胶和曝光。
在硅片表面涂上一层光敏胶,然后使用紫外线或其他光源照射掩模,使光敏胶曝光。
未曝光的光敏胶会被洗去,而曝光的部分则会保留下来。
接着,进行刻蚀和去胶。
使用化学试剂或等离子体对硅片进行刻蚀,以形成电路图案。
刻蚀结束后,需要将剩余的光敏胶去胶,露出已经刻蚀好的电路。
在整个MEMS刻蚀工艺中,选择合适的刻蚀工艺和参数非常重要。
例如,干法刻蚀和湿法刻蚀是两种常用的刻蚀方法。
干法刻蚀具有各向异性刻蚀的优点,即只在垂直方向上刻蚀,适用于制作细线条图形。
湿法刻蚀则具有表面均匀性好、对硅片损伤少等优点,适用于大规模生产。
另外,为了保护电路不受腐蚀,需要在刻蚀过程中使用保护涂层。
这些涂层需要具有良好的附着力,并且不会破坏下面的敏感特征。
目前正在开发多层涂层系统,以保护在MEMS设备制造过程中使用的晶圆不受腐蚀。
以上就是MEMS刻蚀工艺的大致流程,希望能对您有所帮助。
如需更多信息,建议访问知识分享平台获取帮助。

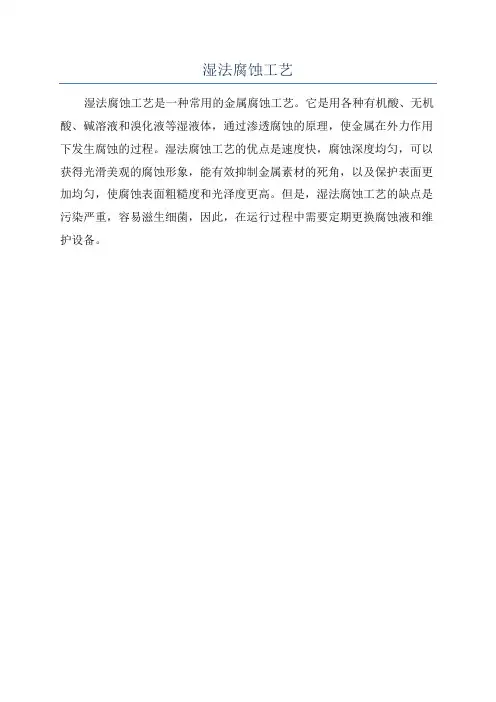

湿法腐蚀工艺
湿法腐蚀工艺是一种常用的金属腐蚀工艺。
它是用各种有机酸、无机酸、碱溶液和溴化液等湿液体,通过渗透腐蚀的原理,使金属在外力作用下发生腐蚀的过程。
湿法腐蚀工艺的优点是速度快,腐蚀深度均匀,可以获得光滑美观的腐蚀形象,能有效抑制金属素材的死角,以及保护表面更加均匀,使腐蚀表面粗糙度和光泽度更高。
但是,湿法腐蚀工艺的缺点是污染严重,容易滋生细菌,因此,在运行过程中需要定期更换腐蚀液和维护设备。
MEMS湿法腐蚀工艺和过程(DOC
99页)
部门: xxx
时间: xxx
制作人:xxx
整理范文,仅供参考,勿作商业用途
第8章 MEMS湿法腐蚀工艺和过程
David W. Burns
摘要:通过光刻胶或硬掩膜窗口进行的湿法化学腐蚀在MEMS器件制造的许多工艺过程中大量存在。
本章针对400多种衬底和淀积薄膜的组合介绍了800多种湿法腐蚀配方, 着重介绍了在大学和工业界超净间中常见的实验室用化学品。
另外给出了600多个有关选择或开发制造MEMS器件的新配方的文献。
也给出了近40个内部整合的材料和腐蚀特性的图表,方便读者迅速寻找和比较这些配方。
有关目标材料和腐蚀特性的缩略语为方便比较都进行了统一。
腐蚀速率和对其他材料的腐蚀选择性也给出了。
除了重点讨论在MEMS领域常用的硅和其他常用材料外,III-V化合物半导体和更新的材料也有涉及。
本章讨论主题涉及湿法腐蚀原理与过程;整合湿法腐蚀步骤的工艺方法;湿法腐蚀过程的评估和开发及侧重安全的设备和向代工厂转移的预期;氧化物,氮化物,硅,多晶硅,和锗各向同性腐蚀;标准金属腐蚀;非标准绝缘介质,半导体和金属腐蚀;光刻胶去除和硅片清洗步骤;硅化物腐蚀;塑料和聚合物刻蚀;硅各向异性刻腐蚀,体硅和锗硅自停止腐蚀;电化学腐蚀和自停止;光助腐蚀和自停止;薄膜自停止腐蚀;牺牲层去除;多孔硅形成;用于失效分析的层显;缺陷判定;针对湿法化学腐蚀的工艺和过程,给出了几个实际的案例。
对器件设计人员和工艺研发人员,本章提供了一个实际和有价值的指导,以选择或发展一个对许多类型MEMS和集成MEMS器件的腐蚀。
D.W.Burns
Burns Engineering, San Jose, CA, USA
e-mail:dwburns@
8.1引言
很少有微机械化或集成化的器件是在没有进行一些湿法化学处理的情况下开发或制造的。
不管器件是否是电气的,机械的,电子的,集成的,光学的,光电子学的,生物的,聚合的,微流控的传感器或执行器,有关这些器件的制造工艺或过程的替换决定将对最终的技术和商业成功有重要影响。
这些器件通常在硅衬底、化合物半导体、玻璃、石英、陶瓷或塑性材料上制造,可能涉及在这些材料上淀积一层或多层薄膜并光刻和腐蚀。
这些层和淀积顺序受工艺和用于开发和制造该器件的工艺单元限制,随着层数的增长变的越来越复杂和相互影响。
湿法腐蚀是使用液态腐蚀剂系统化的有目的性的移除材料,在光刻掩膜涂覆后(一个曝光和显影过的光刻胶)或者一个硬掩膜(一个光刻过的抗腐蚀材料)后紧接该步腐蚀。
这个腐蚀步骤之后,通常采用去离子水漂洗和随后的掩膜材料的移除工艺。
湿法腐蚀可替换工艺包括干法刻蚀,即使用一种或多种低压力的反应气体,采用RF感应激励后进行反应,然后再将反应生成的气态物质抽出。
非等离子干法刻蚀,例如双氟化疝或氢氟酸的酸性蒸气腐蚀,拥有各向同性湿法腐蚀的诸多特性,该腐蚀通常在一个有限的腔室内完成。
近乎所有IC,MEMS,MOEMS,MST和NEMS类的器件的产生都很可能与一些湿法腐蚀工艺有关。
整个工艺流程可被描述为一系列步骤或者序列,这些湿法腐蚀常用于选择性的去除淀积薄膜的一部分,剥去诸如硬掩膜和光刻胶等特定的材料,为以后的加工清洗和准备衬底,去除牺牲层和部分衬底,以及形成三维结构。
一个湿法腐蚀工序需要考虑如下一些因素,包括有效的腐蚀剂,腐蚀选择性,腐蚀速率,各向同性腐蚀,材料的兼容性,工艺的兼容性,花费,设备的可用性,操作人员的安全,技术支持和适当的废物处理。
尽管器件设计者,工艺设计师,或者制造商在工艺允许的情况下可能偏向使用一个完整的干法处理流程,但是许多标准的处理步骤例如光刻胶的显影和圆片清洗仍然湿法的。
与干法刻蚀相比,湿法腐蚀工序在成本,速度,性能发面更有优势。
干法刻蚀的仿真还不可用,如常用的微结构的选择性钻蚀或与晶向相关的腐蚀仿真
等。
相比湿法腐蚀,人们可能更倾向于选择干法工艺,在一个装备好的工艺线或者如果湿法腐蚀效果不好的情况下尤其如此。
不管怎样,对湿法加工来说,其优点是器件可以在相对低成本,低劳务管理费用或者低的技术支持下开发和制造。
考虑到干法刻蚀要求在一个昂贵的等离子区或者RIE腐蚀系统里有长的腐蚀时间,湿法腐蚀变得特别有吸引力,需要同时处理整盒圆片(25片装圆片盒)或更多的圆片时,湿法腐蚀在成本和时间上的效益更突出。
不管选择干法还是湿法加工工艺,总是强烈受到在特定的加工环境下设备的可用性及对开发者有用的工艺限制。
成功的设计者,开发者和制造商几乎总是使用或修改趁手的工艺。
除非是必须开发新工艺,安装新设备,或者取得新的工艺技能,一般总是避免额外的需求。
理解什么时候要应用干法和湿法这两个工艺并且在可能的情况下使用标准工艺是很重要的。
表8.1总结比较湿法和干法刻蚀之间的一般注意事项。
本章开始对湿法腐蚀的原理及工艺过程等进行了概述,然后一节讨论湿法腐蚀设施和工艺为本地和远程用户服务的评价和开发应用。
接下来的两节介绍在人工和实际部门中采用IC兼容材料和非标准材料的湿法腐蚀工艺,IC兼容材料已经被集成电路制造商普遍接受,非标准材料可能需要单独或专用设备,设施,后处理或其他特殊考虑。
其他部分包括硅的各向异性腐蚀和腐蚀自停止,采用湿法腐蚀液的牺牲层去除,多孔硅形成,及分层湿法腐蚀和缺陷测定湿法腐蚀。
湿法腐蚀技术和工艺的进一步讨论中可以在许多优秀的书籍和期刊[1-30]中找到。
8.2湿法腐蚀原理和流程架构
在典型的工艺和制造流程中,半导体和MEMS加工的许多工艺都可归类为淀积,光刻和腐蚀三类工艺。
淀积工艺可能包括某些添加工艺如外延式生长,电子束蒸发,溅射,化学气相沉积(CVD),低压化学气相沉积(LPCVD),有机金属化学气相沉积法(MOCVD),等离子增强化学气相沉积(PECVD)或者包括其他工艺,如热氧化或离子注入。
光刻工艺一般包括旋涂光刻胶和采用接触对准机,步进机,或使用规定的光致抗蚀剂厚度和曝光时间的电子束光刻机系统的曝光。
尤其在薄膜高度变化大的情况下,光刻胶厚度和曝光时间可根据需要进行调节,以确保获得足够的特征线条。
腐蚀步骤一般基于等离子体或反应离子刻蚀。
在干法刻蚀不可用或对一个特定的腐蚀工艺不恰当时,可以在流程中引入湿法腐蚀。
通常是设计或开
发一个MEMS器件时选择一个特定的湿法或干法刻蚀工艺,尽管当设备升级或转移到另一加工平台时这个选择可能被修改。
如图8.1所示,对MEMS器件来说,已经有多种可用的或研制出来的工艺方法,如完全集成或完全定制的工艺,半定制或标准的MEMS 工艺,其他已成熟工艺的变种,多个工艺平台上的工艺单元模块等。
完全集成的MEMS流程可基于已建立的CMOS,BiCMOS工艺,或化合物半导体工艺。
完全定制的流程一般是一个专用的工艺,掩膜次数极少,主要用于原型,最初的生产,或高产量的器件。
半定制流程包括面向特定器件的MEMS工艺,该工艺可能位于集成电路工艺之前或之后,也可能是圆片级也可能是芯片级。
标准MEMS工艺包括可靠的单层和多层多晶工艺,金属工艺,SOI或LIGA工艺,以及多用户和多器件工艺。
工艺变种包括对已定型工艺相对轻微的调整,如起始材料的变化,薄膜厚度或腐蚀深度的微小变化,从一个标准的流程中消除无关光刻步骤。
对于那些愿意将圆片在多个制造平台之间传递的人来说,工艺单元模块可能在一到多个具有专门加工能力的小工艺平台加工。
这些平台在诸如薄膜沉积,外延生长或离子注入,光刻和腐蚀,化学机械抛光,和后道工艺切割和包装等方面有专长。
如果需要,完全集成的和标准的MEMS工艺往往提供给用户选择任何腐蚀剂的决定权,因为这些加工工艺在一个特定的平台中已建立并规范化了。
用户可能不知道或不需要知道这些腐蚀工艺的详细信息。
一个完全集成的工艺范例是将集成电路工艺与认可的兼容MEMS工艺混合在一起。
全定制的MEMS工艺选择湿法和干法刻蚀工艺最自由,对于早期的器件开发,器件只需要几个光刻版,非常高产量的器件尤其如此。
半定制工艺允许MEMS工艺放在已经制造的有源器件(即CMOS)工艺之前,更多放在之后,给开发人员选择湿法或干法刻蚀工艺的机会,以满足特定的薄膜刻蚀的要求。
工艺变化可包括对腐蚀步骤进行修改,以满足薄膜腐蚀的要求。
工艺单元的用户在湿法工艺的选择和使用方面最有发言权。
图 8.1 针对MEMS器件的工艺方案,包括全集成工艺、对标准集成电路或MEMS工艺的修改、半定制和全定制工艺、标准(如多器件和多用户)MEMS工艺及工艺单元。
湿法腐蚀工艺可以由所选工艺方案决定,对适合标准和全集成工艺的器件尤其如此。
特殊的湿法腐蚀工艺可能需要选择工艺参数、半定制、全定制或工艺单元。
许多公司提供代工服务,代工范围包括从任何地方单步加工工艺、工艺模块到成熟的已建立流程。
一些较大的代工厂提供MEMS服务,如有变更,请参考文献[31]。
例如,用户可能会提交一个CAD设计到外包服务,该服务可以提供对各种材料的顶部进行多层电镀形成多层金属结构[32]。
通过网上搜索,或与行业专家和代工厂的代表交流可以找到一些提供工艺单元的代工厂。
