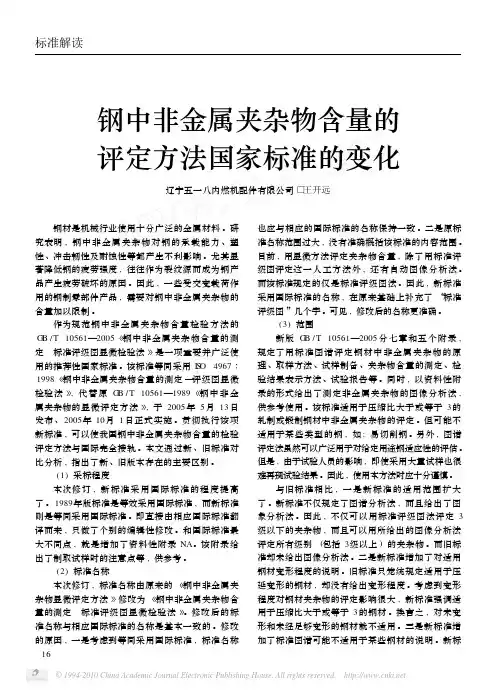

钢中非金属夹杂物含量的评定方法国家标准的变化

ASTM E45-05 钢中夹杂物含量的评定方法1 范围1.1 本标准的试验方法为测定锻钢中非金属夹杂物含量的方法。

宏观试验法包括微蚀、断口、台阶和磁粉法。

显微试验法通常包括5种检测。

根据夹杂物形状而不是化学特点，显微法将夹杂物划分为不同类型。

这里主要讨论了金相照相技术，它允许形状类似的夹杂物之间略有不同。

这些方法在主要用来评定夹杂物的同时，某些方法也可以评估诸如碳化物、氮化物、碳氮化物、硼化物和金属间化合物的组成。

除了钢以外，其它合金在有些情况下也可以应用这些方法。

根据这些方法在钢中的应用情况，将分别给予介绍。

1.2 本标准适用于人工评定夹杂物含量。

其他ASTM标准介绍了用JK评级图的自动法（ASTM E1122 ）和图像分析法（ASTM E1245 ）。

1.3 按照钢的类型和性能要求，可以采用宏观法或显微法，也可以将二者结合起来，以得到最佳结果。

1.4 这些试验方法仅仅为推荐方法，对任何级别的钢而言，这些方法都不能作为合格与否的判据。

1.5 本标准未注明与安全相关的事项，如果有的话，也只涉及本标准的使用。

标准使用者应建立适当的安全和健康操作规程，并且在使用标准前应确定其适用性。

2 参考文献2.1 ASTM标准：A 295 高碳耐磨轴承钢技术条件A 485 强淬透性耐磨轴承钢技术条件A 534 耐磨轴承用渗碳钢技术条件A 535 特种性能的滚珠和滚柱轴承钢技术条件A 756 耐磨轴承用不锈钢技术条件A 866 耐磨轴承用中碳钢技术条件D 96 用离心法分离原油中水和沉淀物的试验方法E 3 制备金相试样指南E 7 金相显微镜术语E 381 钢棒，钢坯，钢锭和锻件的宏观试验法E 709 磁粉检测指南E 768 自动测定钢中夹杂物的试样的制备和评定操作规程E 1122 用自动图像分析法获得JK夹杂物等级的操作规程E 1245 用自动图像分析法确定金属中夹杂物或第二相含量的操作规程2.2 SAE标准：J421，磁粉法测定钢的清洁度等级J422，钢中夹杂物评定的推荐操作规程2.3 航空材料技术条件2300，高级飞行性能钢的清洁度：磁粉检测程序2301，飞行性能钢的清洁度：磁粉检测程序2303，飞行性能钢的清洁度：耐腐蚀马氏体钢磁粉检测程序2304，特种飞行性能钢的清洁度：磁粉检测程序2.4 ISO标准：ISO 3763，锻钢——非金属夹杂物的宏观评定法ISO 4967，钢——使用标准图谱的非金属夹杂物显微评定方法2.5 ASTM附加标准：钢中夹杂物评级图Ⅰ-r和评级图Ⅱ低碳钢的4张显微照片3 术语3.1 定义：3.1.1 本标准中用到的定义，见ASTM E7 。

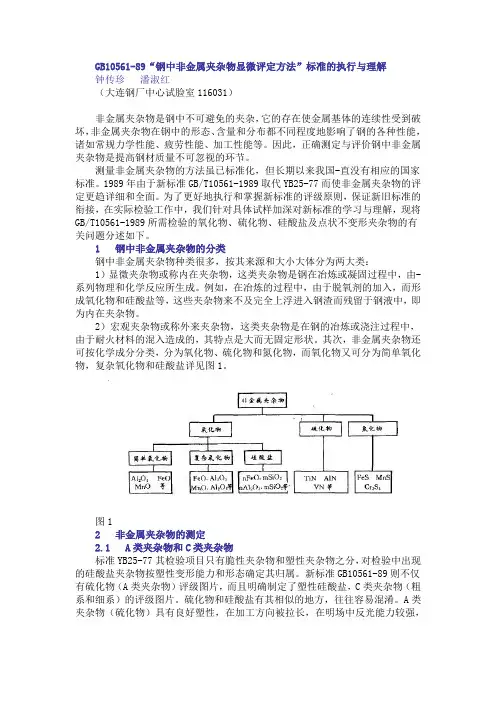

GB10561-89“钢中非金属夹杂物显微评定方法”标准的执行与理解钟传珍潘淑红（大连钢厂中心试脸室116031）非金属夹杂物是钢中不可避免的夹杂，它的存在使金属基体的连续性受到破坏，非金属夹杂物在钢中的形态、含量和分布都不同程度地影响了钢的各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，正确测定与评价钢中非金属夹杂物是提高钢材质量不可忽视的环节。

测量非金属夹杂物的方法虽已标准化，但长期以来我国-直没有相应的国家标准。

1989年由于新标准GB/T10561-1989取代YB25-77而使非金属夹杂物的评定更趋详细和全面。

为了更好地执行和掌握新标准的评级原则，保证新旧标准的衔接，在实际检验工作中，我们针对具体试样加深对新标准的学习与理解，现将GB/T10561-1989所需检验的氧化物、硫化物、硅酸盐及点状不变形夹杂物的有关问题分述如下。

1 钢中非金属夹杂物的分类钢中非金属夹杂物种类很多，按其来源和大小大体分为两大类：1）显微夹杂物或称内在夹杂物，这类夹杂物是钢在冶炼或凝固过程中，由-系列物理和化学反应所生成。

例如，在冶炼的过程中，由于脱氧剂的加入，而形成氧化物和硅酸盐等，这些夹杂物来不及完全上浮进入钢渣而残留于钢液中，即为内在夹杂物。

2）宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇注过程中，由于耐火材料的混入造成的，其特点是大而无固定形状。

其次，非金属夹杂物还可按化学成分分类，分为氧化物、硫化物和氮化物，而氧化物又可分为简单氧化物，复杂氧化物和硅酸盐详见图1。

图12 非金属夹杂物的测定2.1 A类夹杂物和C类夹杂物标准YB25-77其检验项目只有脆性夹杂物和塑性夹杂物之分，对检验中出现的硅酸盐夹杂物按塑性变形能力和形态确定其归属。

新标准GB10561-89则不仅有硫化物（A类夹杂物）评级图片，而且明确制定了塑性硅酸盐，C类夹杂物（粗系和细系）的评级图片。

硫化物和硅酸盐有其相似的地方，往往容易混淆。

钢中非金属夹杂物含量的测定标准评级图显微检验法介绍GB/T 10561—2005—何群雄，孙时秋：介绍了钢中非金属夹杂物含量测定显微检验法的概况，并对国标等同采用国际标准ISO4967：1998后变化的技术内容作了简要说明。

：非金属夹杂物；标准评级图显微检验法 0钢中非金属夹杂物的评定是衡量钢内在质量的一种重要方法，通过该方法的检验能反映钢中非金属夹杂物的含量、沾污度以及类型，为满足产品设计要求或改进生产工艺提供可靠的依据，尤其是非金属夹杂物的显微检验方法，更是各国冶金学家长期研究的课题。

随着显微技术和电子金相技术的不断发展，采用自动图像仪及计算机软件来评定非金属夹杂物的方法已经越来越多的被用于进行科学研究和实际生产检验。

目前美国金属材料协会（ASTM）E4委员会已有3个显微检验方法来评定非金属夹杂物含量的方法标准，即ASTM E45-97《用评级图谱评定非金属夹杂物的人工方法》、ASTM E1122-1986《自动图像分析法检查非金属夹杂物级别的方法》和ASTM E1245-2000《采用自动图像分析法测定钢中非金属夹杂物或第二相含量的方法》。

但是，应用光学显微镜测定钢中非金属夹杂物的标准图谱评级方法，至今还是在被最广泛地采用。

随着钢铁冶金技术的不断发展和对钢铁材料质量的要求不断提高，标准图谱评级的显微方法检验标准也在不断地修改和完善之中，如现行的国际标准ISO4967-1998《用标准图谱评定钢非金属夹杂物的显微方法》和美国ASTME45-97《钢中非金属夹杂物含量测定方法》对标准图谱和评定方法都作了较大的修改和变动，较好地解决了用光学显微镜评定钢中非金属夹杂物评定的一系列问题，使标准图谱的显微评定方法日趋完善。

GB/T10561-1989《钢中非金属夹杂物显微评定方法》标准是我国钢检测领域的一项重要的基础标准，也是钢中非金属夹杂物含量的主要检测方法之一。

该标准已颁布了一项重要的基础标准，也是钢中非金属夹杂物含量的主要检测方法之一。

钢中非金属夹杂物及其检测法夹杂物的评级问题：不计较其组成成分和性能以及它们可能的来源等；只注意它们的数量、形状、大小和分布情况。

一般在明视场下放大100倍时检验即可。

现在采用的方法有：瑞典Jernkontoret（简称JK）夹杂物评级图。

美国试验及材料学会（ASTM）夹杂物评级标准亦采用JK评级图。

此外还有SAE（美国汽车工程师学会）夹杂物评级图等等。

中国冶金部YB25-59规定，夹杂物的评级有甲乙两种方法。

即：长度指数和与标准级别图对比评级法。

非金属夹杂的鉴定：（一）金相法：借助金相显微镜的明场、暗场及偏振光来观察夹杂物的形状、分布、色彩及各种特征，从而对夹杂物作出定性或半定性的结论。

但金相法不能获得夹杂物的晶体结构及精确成分的数据。

1．夹杂物的形状：鉴定夹杂物首先注意的是它们的形状，从它们的形状特点上，有时可以估计出它们属于那类夹杂物，这有利于考虑下一步应采取的鉴定方法。

如：玻璃质SiO2呈球形；TiN一般呈淡黄色的四方形。

在铸态时呈球形的夹杂物很多，但这些夹杂物有的具有一定的塑性，当钢在锻轧后，它们被压延拉长，如FeO 和2FeOSiO2共晶夹杂物，铸态时为球状，锻轧后被拉成长条状。

2．夹杂物分布：夹杂物的分布情况也有一定的特点，有的夹杂物成群，有的分散。

成群的夹杂物经锻轧后，即沿锻轧方向连续成串，Al2O3夹杂就属此类。

有的夹杂物，如FeS 及FeS-FeO共晶夹杂物等。

因其熔点低，所以钢凝固时，这类夹杂物多沿晶界分布。

3．夹杂物的色彩和透明度：观察夹杂物的色彩及透明度一般应在暗场或偏振光下进行。

可分为透明和不透明两大类。

透明的还可分为透明和半透明两种。

透明的夹杂物在暗场下显得十分明亮。

如果夹杂物是透明的并有色彩，则在暗场下将呈现它们的固有色彩。

各种夹杂物都有其固有的色彩和透明度，再结合其它特征来进行判断。

如某种夹杂物，它们的分布及外形呈有棱的细小颗粒并沿轧制方向连续成群，在明场下这些夹杂物多呈深灰略带紫色，而在暗场下则为透明发亮的黄色。

钢中非金属夹杂物含量的测定-标准评级图显微检验法介绍(续)【最新资料】【优秀】(文档可以直接使用，也可根据实际需要修订后使用,可编辑推荐下载）钢中非金属夹杂物含量的测定-标准评级图显微检验法介绍(续)何群雄,孙时秋3.6 “5夹杂物含量的测定”视场形状和尺寸采用显微方法进行对比评定法时,视场的形状和大小是一个不可忽视的参数,必须在标准中予以明确规定,原国标GB/T 10561-1989标准中规定,无论投影法还是直接观察法,均采用实际视场直径为0.80mm(实际面积为0.50mm )的圆形视场。

而新标准规定,夹杂物评定的视场应为边长为0.71mm(实际面积为0.50mm )的正方形视场。

通常按A法(最恶劣视场)评定时,视场形状的变化不会对夹杂物的评级有很大的影响,也许仅对个别的的超长尺寸的夹杂物可能会有些区别,但按B法评定时,要保证进行逐个视场评定而不漏局部的区域,实现逐个视场相接,则正方形视场要优越得多,考虑与国际接轨,并符合等同采用ISO 4967:1998的原则,新标准采用面积为0.50 mm 的正方形视场。

关于放大倍率由于评级图谱和各级别的长度界限值均为100倍下所规定的,故新标准规定应在100倍下进行观察,当采用投影法时,必须保证在毛玻璃上放大100±2倍,如果直接用目镜观察,则必须在适当位置上放置试验网格,以使检验的面积为0.50 mm ,而改变了原GB/T 10561-1989的直接观察法的放大倍率可略有变化(90～100),仲裁时必须放大100倍的规定。

夹杂物的评定方法新标准规定有两种评定方法:①A法(即最恶劣视场法),A法系对被检试样抛光面上的夹杂物最严重的视场进行评级,评级按每类夹杂物的粗系和细系进行评定。

②B法,B法系对被检试样抛光面上的每个视场按每类夹杂物的粗系或细系进行评级。

为此,检验时必须连续地移动视场,保持每个视场相接,而不是随机选择视场。

但是为了降低检验费用和检验工作量,允许减少所检验的视场数,或者采用一种使视场分布符合一定规律,而对试样作局部检验的方案。

钢中非金属夹杂物的鉴定随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求也越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂[1-3]；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目之一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂物也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1.1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学反应形成的夹杂物[10-15]。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1.2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁剥落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物[10-15]。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

这类夹杂物一般的特征是外形不规则，尺寸比较大，分布也没有规律，又称为粗夹杂。

这类夹杂物通过正确的操作是可以避免的。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm 的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别A B C D DS 总长度 总长度 总长度 数量 直径 评级图级别iμmμm μm 个 μｍ 0.5 37 17 18 1 13 1 127 77 76 4 19 1.5 261 184 176 9 27 2 436 343 320 16 38 2.5 649 555 510 25 53 898 822 746 36 76 3（＜1181）（＜1147）（＜1029）（＜49）（＜107）注：D 类夹杂物的最大尺寸定义为直径类别细系粗系最小宽度最大宽度最小宽度最大宽度μm μm μm μmA 2 4＞4 12B 2 9 ＞9 15C 2 5 ＞5 12D 3 8 ＞8 13注：D类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

钢中非金属夹杂物的检测一.概述非金属夹杂物是钢中不可避免的杂质，它的存在使金属基体的均匀连续性受到破坏。

非金属夹杂在钢中的形态、含量和分布情况都不同程度地影响着各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，非金属夹杂物的测定与评定引起人们的普遍重视。

夹杂物的含量和分布状况等往往被认为是评定钢的冶金质量的一个重要指标，并被列为优质钢和高级钢的常规项目之一。

钢中非金属夹杂物按其来源和大小，大体可分为两大类：1.显微夹杂物或称内在夹杂物，这类夹杂物是钢冶炼和凝固过程中，由于一系列物理和化学反应所生成。

例如，在冶炼过程中，由于加入脱氧剂而形成氧化物和硅酸盐等。

这些夹杂物来不及完全上浮进入钢渣，而残留在钢液中，即为内在夹杂。

如：Al、Fe-si等脱氧剂可以形成下列夹杂：3FeO+2Al 3Fe+ Al2O32FeO+ Si SiO2+2FenFeO+mSiO2 nFeO·mSiO2nAl2O3+mSiO2 nAl2O3·mSiO2另外，钢在凝固冷却过程中，S、N等元素，由于溶解度的降低而生成硫化物、氮化物等也将残留在钢中。

2.宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇铸过程中，由于耐火材料等外来物混入造成。

其特点是大而无固定形状。

就对钢而言，宏观夹杂物的危害更大。

夹杂物的检验方法也有宏观检验法和显微检验法两种。

非金属夹杂物的显微检验法是指借助于金相显微镜在规定的实验条件下，检验金相试样中非金属夹杂物的方法。

该法的主要优点是可以确定夹杂物的类型、分布、数量和大小，可以发现极细小的夹杂物。

但是，由于受试样尺寸及取样位置、数量的限制。

所以显微检验法的评定结果在很大程度上存在偶然性。

往往会过分夸大细小夹杂物的重要性而将那些试样以外或检验面以外的较大夹杂物遗漏，所以，显微检验法总是与宏观检验法相辅相成、互相补充的。

如果非金属夹杂物的宏观检验对优质钢来说是必不可少的检验项目之一，那么显微检验法则是特殊用途钢（如轴承钢、重要用途的合金结构钢等）广泛采用的检验方法。

钢中非金属夹杂物标准图谱及评定方法的发展动态栾燕(冶金部信息标准研究院北京100730)摘要阐述了评定钢中非金属夹杂物是研究金属结构与内在质量的一种重要方法,尤其是非金属夹杂物的显微评定方法。

介绍了最新修订的ISO4967 - 1998 及美国ASTME45 - 97 标准内容,并结合该标准对各项指标进行了对比分析。

关键词钢非金属夹杂物标准动态评定钢中非金属夹杂物是研究金属结构与内在质量的一种重要方法,尤其是非金属夹杂物的显微评定方法,更是各国冶金学者长期研究课题。

随着显微设备和电子金相技术的发展,用自动图像仪及软件评定钢中非金属夹杂物的方法已经愈来愈多地用于科学研究和生产检验。

美国金属材料协会(ASTM) 已经制定了2 个标准:ASTM E1122 和ASTM E1245 。

但是,应用光学显微镜测定钢中非金属夹杂物的标准图谱评级方法,无论是过去还是现在都在被最广泛采用。

最新修订发布的国际标准ISO4967 - 1998《用标准图谱评定钢中非金属夹杂物的显微方法》和美国ASTM E45 - 97《钢中非金属夹杂物含量测定方法》对标准图谱及评定方法都做了较大修改,较好地解决了用光学显微镜评定钢中非金属夹杂物含量存在的一系列问题,使标准图谱及评定方法日趋完善。

美国ASTM E45 标准的历史最早、内容最多、使用最广,在国际上也影响最大。

该标准于1942 年首次发布时,就将J K(Jernkontoret) 图作为它的图Ⅰ,后经1947 年、1963 年、1976 年、1981 年、1985 年、1987年、1989 年、1995 年和1997 年九次修订,使标准日趋完善。

ASTM E45 - 97 内容较全,包括宏观检验法和显微检验法。

宏观检验法有酸浸低倍检验、断口检验、塔形检验和磁粉检;显微检验法根据其具体检验方法不同又分为A 法、B 法、C 法、D 法和E 法。

该标准附有图Ⅰ- r 和图Ⅱ两套评级图,图Ⅰ- r 是原J K 图和修改的J K图合并后制作的;图Ⅱ是采用美国汽车工程师学会SAE J 422a 的标准图谱,主要用于渗碳轴承钢。

钢中非金属夹杂物含量测定方法最新国家标准摘要：对比分析了2005年修订发布的GB/T10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》与原GB/T10561-1989《钢中非金属夹杂物的显微评定方法》的区别。

修订后的新标准于2005年5月13日发布、2005年10月1日正式实施。

关键词：钢；非金属夹杂物；测定方法；国家标准Abstract:钢材是模具行业使用十分广泛的金属材料。

研究表明，钢中非金属夹杂物对钢的承载能力、塑性、冲击韧性及耐蚀性等都产生不利影响。

因此，一些重要的钢制零部件和模具，需要对钢中非金属夹杂物的含量加以限制。

作为规范钢中非金属夹杂物含量检验方法的GB/T10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》是一项钢材生产与使用企业常用的国家标准。

该标准等同采用ISO4967：1998《钢中非金属夹杂物含量的测定——评级图显微检验法》，代替原GB/T10561-1989《钢中非金属夹杂物的显微评定方法》，于2005年5月13日发布、2005年10月1日正式实施。

贯彻执行该项新标准，可以使我国钢中非金属夹杂物含量的检验评定方法与国际完全接轨。

1 采标程度本次修订，提高了采用国际标准的程度。

1989年版标准是等效采用国际标准，而新标准则是等同采用国际标准。

即直接由相应国际标准翻译而来，只做了个别的编辑性修改。

和国际标准最大不同点，就是增加了资料性附录NA。

该附录给出了制取试样时的注意点等。

供参考。

2 标准名称本次修订，标准名称由原来的《钢中非金属夹杂物显微评定方法》修改为《钢中非金属夹杂物含量的测定标准评级图显微检验法》。

修改后的标准名称与相应国际标准的名称是基本一致的。

修改的原因，一是考虑到等同采用国际标准，标准名称也应与相应的国际标准的名称保持一致。

二是原标准名称范围过大，没有准确概括本标准的内容范围。

目前，用显微方法评定夹杂物含量，除了用标准评级图评定这一人工方法外，还有自动图像分析法。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别评级图级别A 总长度μmB 总长度μm 17 77 184 343 555 822 （＜1147）C 总长度μm 18 76 176 320 510 746 （＜1029）D 数量个 1 4 9 16 25 36 （＜49）DS 直径μｍ 13 19 27 38 53 76 （＜107）i0.5 1 1.5 2 2.5 337 127 261 436 649 898 （＜1181）注：D 类夹杂物的最大尺寸定义为直径类别最小宽度μm细系最大宽度μm 4 9 5 8最小宽度μm ＞4 ＞9 ＞5 ＞8粗系最大宽度μm 12 15 12 13A B C D2 2 2 3注：D 类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。
