薄膜电阻应变式压力传感器的研制引言压力传感器是一种广泛应用于工业自动化、汽车、医疗设备等领域的传感器，用于测量气体或液体的压力变化。
薄膜电阻应变式压力传感器是一种常见的压力传感器类型，其通过测量薄膜电阻在受力情况下的变化来实现对压力的测量。
本文将介绍薄膜电阻应变式压力传感器的原理、制造工艺以及性能评估。
原理薄膜电阻应变式压力传感器基于片状或薄膜状的感应元件，通过将感应元件粘合到金属、陶瓷或聚合物基座上，实现对压力的测量。
当感应元件受到压力作用时，其形状发生变化，导致电阻值发生变化。
通常，感应元件采用电阻应变片（Strain Gauge）或电阻薄膜（Resistive Film）。
电阻应变片是一种由导电材料制成的薄片，当应变作用在片上时，导电材料的电阻值发生变化。
常见的电阻应变片材料有铂、钨、镍合金等。
应变片的电阻变化可以通过电桥电路进行测量，从而得到与压力相关的输出信号。
电桥电路常使用满桥或半桥结构。
电阻薄膜是一种将导电材料以薄膜形式固定在基座上的结构。
当感应元件受到压力作用时，薄膜的形变导致电阻值发生变化。
电阻薄膜的制造工艺相对简单，但其在某些情况下可能受到温度和湿度的影响。
制造工艺薄膜电阻应变式压力传感器的制造工艺包括感应元件的制备、基座的制备以及组装工艺。
感应元件的制备通常采用微加工技术，即在硅片上通过光刻、蒸发、刻蚀等工艺形成感应元件的结构。
在电阻应变片的制备中，首先在硅片上生长薄膜，并形成需要的形状。
然后通过光刻工艺，将薄膜进行刻蚀，形成电阻应变片。
在电阻薄膜的制备中，直接在硅片上蒸发导电材料，并通过光刻工艺形成所需的薄膜形状。
基座的制备可以根据需要选择不同的材料，如金属、陶瓷或聚合物。
基座的制备工艺包括切割、抛光等步骤，以形成适合感应元件的支撑结构。
在组装工艺中，首先将感应元件粘合到基座上，然后连接导线和接头。
最后，进行封装，以保护感应元件，并连接输出信号线和电源线。
性能评估对薄膜电阻应变式压力传感器的性能评估常包括静态性能和动态性能两个方面。
薄膜压力传感器12位标定薄膜压力传感器作为一种常见的传感器设备，广泛应用于各种工业领域和日常生活中。
其工作原理是利用薄膜材料的形变特性，将受到的压力变化转换为电信号输出。
为了确保传感器的准确性和稳定性，对其进行定期标定是非常必要的。
本文将详细介绍如何对薄膜压力传感器进行12位标定，以及标定过程中的注意事项。
一、薄膜压力传感器简介薄膜压力传感器主要由敏感元件、信号处理电路和输出接口等部分组成。
敏感元件通常采用不锈钢或硅材料制作，具有良好的抗腐蚀性和较高的灵敏度。
当传感器受到压力作用时，敏感元件发生形变，进而产生电信号输出。
二、12位标定的意义和目的12位标定是指将传感器的输出信号与标准压力值进行比较，从而得出传感器的误差和精度。
标定的目的是提高传感器的测量准确性，确保其在实际应用中的稳定性能。
通过12位标定，可以更加精确地识别传感器的测量范围和分辨率，为后续的使用提供可靠依据。
三、标定过程和方法1.准备工具和设备：包括标准压力源、数据采集器、计算机等。
2.连接传感器和设备：将传感器与数据采集器连接，确保连接可靠。
3.设置标定参数：根据传感器的特性和标定需求，设置相应的标定参数。
4.压力递增法标定：以固定的压力步长逐渐增加压力，记录每个压力点的传感器输出信号。
5.数据处理：将采集到的数据进行处理，计算传感器的误差和精度。
6.重复标定：为提高标定的准确性，需进行多次重复实验。
四、标定结果分析与讨论1.分析标定数据：对处理后的数据进行分析，得出传感器的整体性能。
2.绘制曲线：将压力与输出信号进行拟合，绘制出标定曲线。
3.讨论结果：根据标定曲线，讨论传感器的性能指标，如线性度、重复性等。
五、应用实例及效果展示1.实例一：在工业生产中，通过对薄膜压力传感器的12位标定，实现了高精度的压力检测。
2.实例二：在医疗设备中，通过薄膜压力传感器的12位标定，提高了设备测量的准确性。
六、总结与展望本文详细介绍了薄膜压力传感器12位标定的过程和方法，以及其在实际应用中的重要作用。
薄膜传感器的原理和应用1. 引言薄膜传感器是一种常见的传感器类型，由薄膜材料制成的传感器。
它可以用于测量各种物理和化学参数，如温度、压力、湿度、流量等。
本文将介绍薄膜传感器的原理和应用。
2. 薄膜传感器的原理薄膜传感器的工作原理基于薄膜材料的特性。
薄膜材料通常是一种具有特殊电学、热学或机械特性的材料，如聚合物、金属、氧化物等。
这些材料可以根据所测量的参数的变化而发生一些物理或化学变化。
薄膜传感器通常由薄膜、电极和传感元件组成。
薄膜是传感器的敏感部分，它可以与所测量的参数接触并发生变化。
电极用于测量薄膜上的电压或电流信号。
传感元件将电极上的信号转换为与所测量参数相关的输出信号。
薄膜传感器的工作原理可以分为电阻、电容和压阻三种类型。
电阻式薄膜传感器的原理是根据薄膜的电阻值随所测量参数的变化而变化。
电容式薄膜传感器的原理是根据薄膜的电容值随参数变化而变化。
压阻式薄膜传感器的原理是根据薄膜的压阻值随参数变化而变化。
3. 薄膜传感器的应用薄膜传感器在多个领域都有广泛的应用。
下面列举了一些常见的应用领域：3.1 温度测量薄膜传感器可以用于测量温度。
通过测量薄膜的电阻、电容或压阻变化，可以确定温度的变化。
薄膜温度传感器通常具有快速响应、精度高等优点，因此在温度测量领域得到广泛应用。
3.2 压力测量薄膜传感器也可以用于测量压力。
通过测量薄膜的变形或膨胀，可以确定压力的大小。
薄膜压力传感器通常具有灵敏度高、动态响应快等特点，被广泛应用于工业、汽车等领域。
3.3 湿度测量薄膜传感器还可以用于测量湿度。
通过测量薄膜的电阻或电容变化，可以确定湿度的变化。
薄膜湿度传感器通常具有低功耗、响应时间短等特点，被广泛应用于气象、农业等领域。
3.4 流量测量薄膜传感器在流量测量领域也有应用。
通过测量薄膜的变形或电容变化，可以确定流体的流量。
薄膜流量传感器具有灵敏度高、可靠性好等特点，被广泛应用于化工、医疗等领域。
3.5 应力测量薄膜传感器还可以用于测量材料的应力。
薄膜压力传感器原理嘿，你有没有想过，那些小小的传感器是怎么感知压力的呢？今天我就来给你讲讲薄膜压力传感器这个神奇的东西。
我有个朋友叫小李，他就在一家科技公司工作，整天捣鼓这些高科技玩意儿。
有一次我去他公司参观，看到那些小巧精致的薄膜压力传感器，我就特别好奇。
我就问他：“这小玩意到底是怎么知道有压力作用在它上面的呢？”小李笑着跟我说：“这可就大有学问了。
”薄膜压力传感器啊，它的核心原理就像我们的皮肤感知外界压力一样。
你看，我们的皮肤很敏感，当有东西轻轻触碰或者按压的时候，我们就能感觉到。
薄膜压力传感器也是类似的道理。
它有一个很薄的薄膜，这个薄膜就像是传感器的“皮肤”。
当有压力施加在这个薄膜上的时候，就会引起薄膜的一些变化。
这个薄膜下面通常有一些特殊的材料或者结构。
比如说，有一种是压阻式的薄膜压力传感器。
这就好比在薄膜下面藏着一群特别敏感的小士兵。
这些小士兵就是压阻材料。
正常情况下，它们有自己的电学特性。
可是一旦有压力作用在薄膜上，薄膜就会把这个压力传递给下面的压阻材料。
这时候，就像小士兵受到了冲击一样，压阻材料的电阻值就会发生改变。
就像一条原本顺畅的道路，突然有了一些障碍，电流通过的时候就不那么顺畅了。
这种电阻值的变化就可以被检测到，然后通过一些电路转换，就能够知道施加的压力是多少了。
还有一种电容式的薄膜压力传感器呢。
这就更有趣了。
想象一下，薄膜和下面的电极就像是两片很薄的面包片，中间夹着的空气或者其他电介质就像是中间的果酱。
当没有压力的时候，这个“三明治”结构有一个固定的电容值。
这就好比这个“三明治”的厚度、成分都是固定的，它的电容特性也是固定的。
但是当有压力施加在薄膜上的时候，薄膜就会向电极靠近，就像有人轻轻挤压这个“三明治”一样。
这时候，中间的电介质层就会变薄，电容值就会发生变化。
这个变化就像是一个信号，告诉我们有压力存在了。
这是不是很神奇呢？我当时就对小李说：“哇，这就像一个微观世界里的小魔法啊。

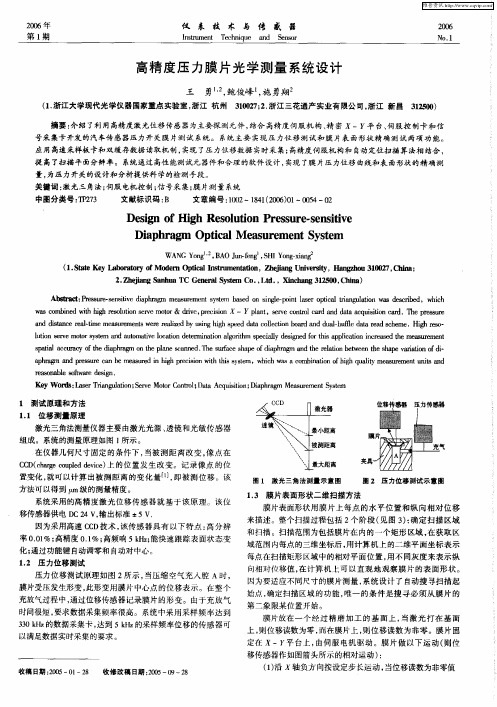

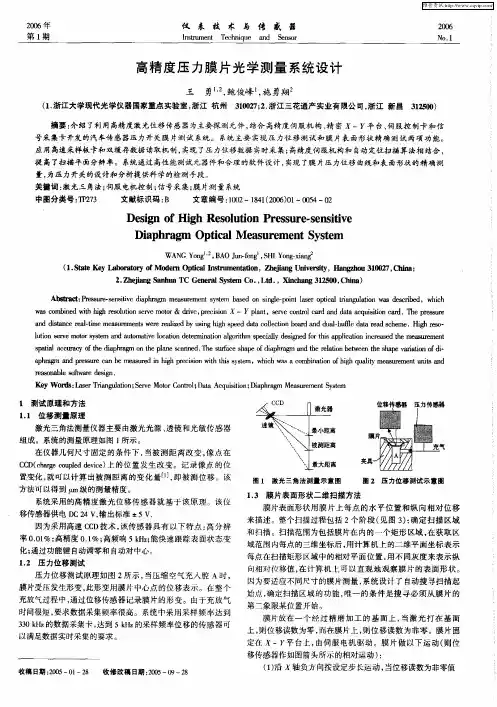

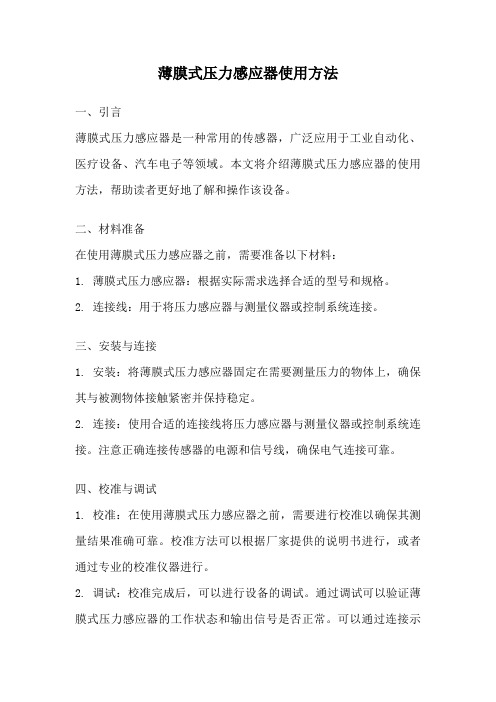

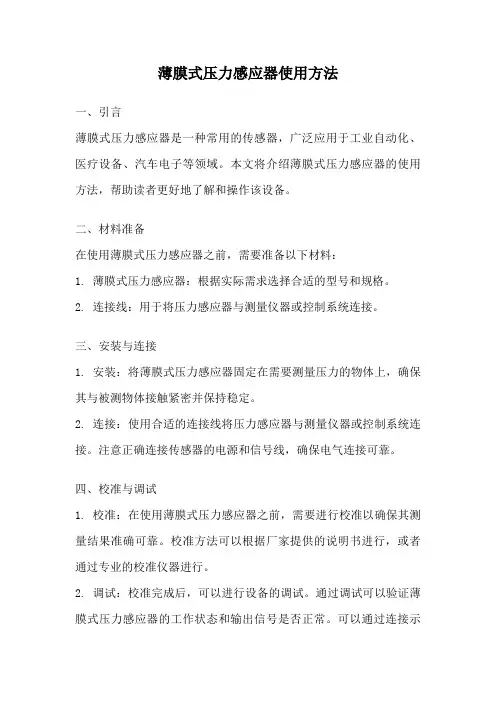

薄膜式压力感应器使用方法一、引言薄膜式压力感应器是一种常用的传感器，广泛应用于工业自动化、医疗设备、汽车电子等领域。
本文将介绍薄膜式压力感应器的使用方法，帮助读者更好地了解和操作该设备。
二、材料准备在使用薄膜式压力感应器之前，需要准备以下材料：1. 薄膜式压力感应器：根据实际需求选择合适的型号和规格。
2. 连接线：用于将压力感应器与测量仪器或控制系统连接。
三、安装与连接1. 安装：将薄膜式压力感应器固定在需要测量压力的物体上，确保其与被测物体接触紧密并保持稳定。
2. 连接：使用合适的连接线将压力感应器与测量仪器或控制系统连接。
注意正确连接传感器的电源和信号线，确保电气连接可靠。
四、校准与调试1. 校准：在使用薄膜式压力感应器之前，需要进行校准以确保其测量结果准确可靠。
校准方法可以根据厂家提供的说明书进行，或者通过专业的校准仪器进行。
2. 调试：校准完成后，可以进行设备的调试。
通过调试可以验证薄膜式压力感应器的工作状态和输出信号是否正常。
可以通过连接示波器或数据采集系统来观察和记录输出信号，进一步判断设备是否正常工作。
五、使用注意事项1. 温度范围：薄膜式压力感应器通常有工作温度范围限制，超出范围可能导致测量不准确或设备损坏。
在使用前，需要了解并遵守厂家提供的温度限制。
2. 防水防尘：薄膜式压力感应器通常需要防水和防尘处理，避免水分和灰尘进入设备内部影响测量结果或损坏设备。
3. 防静电：薄膜式压力感应器对静电敏感，使用前应注意防止静电的产生和积累，避免对设备造成损害。
4. 负载能力：薄膜式压力感应器具有一定的负载能力，超过负载能力可能导致设备损坏。
在使用时，要确保被测物体的压力不超过压力感应器的负载能力。
5. 清洁与维护：定期对薄膜式压力感应器进行清洁和维护，保持设备的正常工作状态。
使用合适的清洁剂和工具，避免使用过于粗糙的材料或方法造成设备损坏。
六、故障排除在使用薄膜式压力感应器时，可能会遇到一些故障情况，例如输出信号异常、测量不准确等。

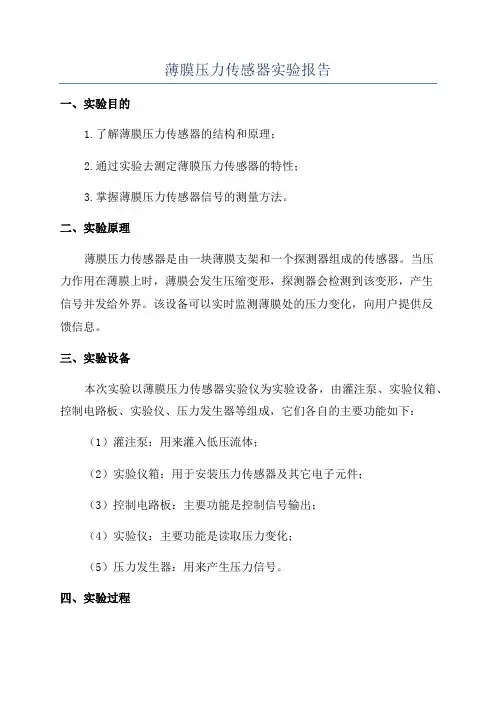

薄膜压力传感器实验报告
一、实验目的
1.了解薄膜压力传感器的结构和原理；
2.通过实验去测定薄膜压力传感器的特性；
3.掌握薄膜压力传感器信号的测量方法。
二、实验原理
薄膜压力传感器是由一块薄膜支架和一个探测器组成的传感器。
当压
力作用在薄膜上时，薄膜会发生压缩变形，探测器会检测到该变形，产生
信号并发给外界。
该设备可以实时监测薄膜处的压力变化，向用户提供反
馈信息。
三、实验设备
本次实验以薄膜压力传感器实验仪为实验设备，由灌注泵、实验仪箱、控制电路板、实验仪、压力发生器等组成，它们各自的主要功能如下：（1）灌注泵：用来灌入低压流体；
（2）实验仪箱：用于安装压力传感器及其它电子元件；
（3）控制电路板：主要功能是控制信号输出；
（4）实验仪：主要功能是读取压力变化；
（5）压力发生器：用来产生压力信号。
四、实验过程
（1）启动电源，打开灌注泵后，将低压流体灌入薄膜压力传感器，使其充满液体；
（2）将压力发生器与控制电路板接好，使其能够产生相应的回路信号；
（3）将实验仪与控制电路板连接在一起，以便进行压力测量；
（4）开始进行实验，通过调。
薄膜压力传感器原理薄膜压力传感器是一种常用的压力测量装置，它利用薄膜的弯曲变形来感知外部的压力变化。
在工业控制、医疗设备、汽车电子等领域都有广泛的应用。
本文将介绍薄膜压力传感器的原理及其工作过程。
薄膜压力传感器的原理基于薄膜的弯曲变形与外部压力的关系。
当外部施加压力时，薄膜会发生微小的变形，这种变形会导致薄膜电阻的改变。
通过测量电阻的变化，就可以得知外部压力的大小。
薄膜压力传感器通常由薄膜、电极和支撑结构组成。
薄膜是传感器的敏感部件，它的材料和厚度会影响传感器的灵敏度和测量范围。
电极用于接触薄膜，通过电极可以实现对薄膜电阻的测量。
支撑结构用于支撑薄膜，防止其受到过大的变形而损坏。
薄膜压力传感器的工作过程如下，当外部施加压力时，薄膜发生微小的弯曲变形，导致薄膜电阻值发生变化。
电极测量薄膜电阻的变化，并将其转化为电信号输出。
经过放大和处理，最终得到与外部压力大小成正比的电压或电流信号。
薄膜压力传感器具有灵敏度高、响应速度快、体积小、重量轻等优点。
它可以实现对微小压力变化的测量，广泛应用于各种领域。
但是，薄膜压力传感器也存在一些缺点，如温度漂移大、线性度较差等，需要在实际应用中进行补偿和校准。
总之，薄膜压力传感器是一种常用的压力测量装置，它利用薄膜的弯曲变形来感知外部的压力变化。
通过测量薄膜电阻的变化，可以实现对外部压力的准确测量。
在实际应用中，需要根据具体的要求选择合适的薄膜材料和结构设计，以及进行相应的温度补偿和线性校准，以确保传感器的准确性和稳定性。

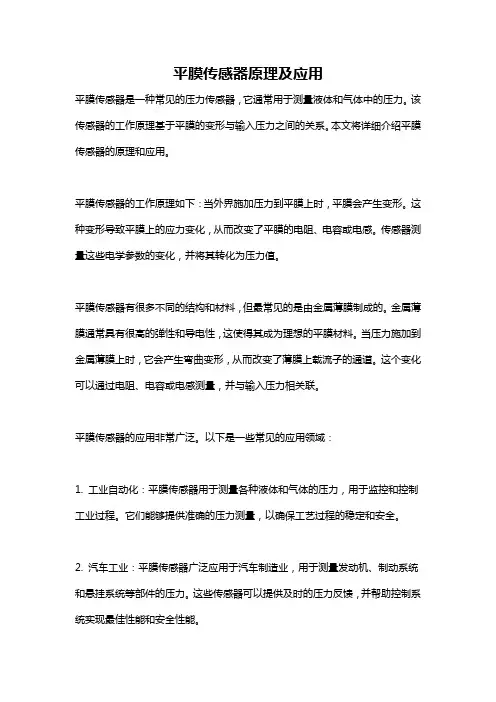

平膜传感器原理及应用平膜传感器是一种常见的压力传感器，它通常用于测量液体和气体中的压力。
该传感器的工作原理基于平膜的变形与输入压力之间的关系。
本文将详细介绍平膜传感器的原理和应用。
平膜传感器的工作原理如下：当外界施加压力到平膜上时，平膜会产生变形。
这种变形导致平膜上的应力变化，从而改变了平膜的电阻、电容或电感。
传感器测量这些电学参数的变化，并将其转化为压力值。
平膜传感器有很多不同的结构和材料，但最常见的是由金属薄膜制成的。
金属薄膜通常具有很高的弹性和导电性，这使得其成为理想的平膜材料。
当压力施加到金属薄膜上时，它会产生弯曲变形，从而改变了薄膜上载流子的通道。
这个变化可以通过电阻、电容或电感测量，并与输入压力相关联。
平膜传感器的应用非常广泛。
以下是一些常见的应用领域：1. 工业自动化：平膜传感器用于测量各种液体和气体的压力，用于监控和控制工业过程。
它们能够提供准确的压力测量，以确保工艺过程的稳定和安全。
2. 汽车工业：平膜传感器广泛应用于汽车制造业，用于测量发动机、制动系统和悬挂系统等部件的压力。
这些传感器可以提供及时的压力反馈，并帮助控制系统实现最佳性能和安全性能。
3. 医疗领域：平膜传感器在医疗设备中起着重要作用。
例如，在呼吸机上使用的传感器可以测量病人的呼气和吸气压力，以监测呼吸状态和调整治疗。
4. 石油和天然气行业：平膜传感器在石油和天然气工业中被广泛应用，用于测量管道和储罐中的压力。
这些传感器可以帮助监测管道的安全性能，并提前警报可能的泄漏或爆炸风险。
5. 环境监测：平膜传感器可以用于测量大气压力，以监测气候变化和预测天气。
此外，它们还可以测量液体的水位和流量，以监测环境中的水资源。
总之，平膜传感器是一种重要而常用的传感器技术。
它们的工作原理基于平膜的变形与输入压力之间的关系。
这些传感器在许多领域中有着广泛的应用，包括工业自动化、汽车工业、医疗领域、石油和天然气行业以及环境监测等。
通过准确测量压力，平膜传感器能够实现设备的监控和控制，提高生产效率和安全性能。

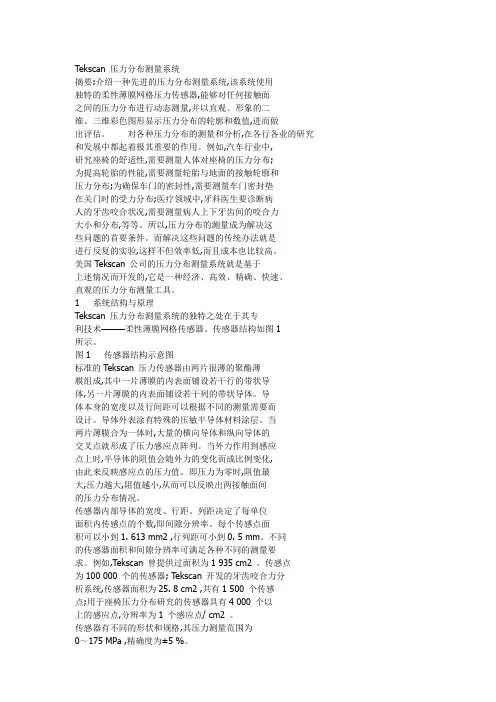

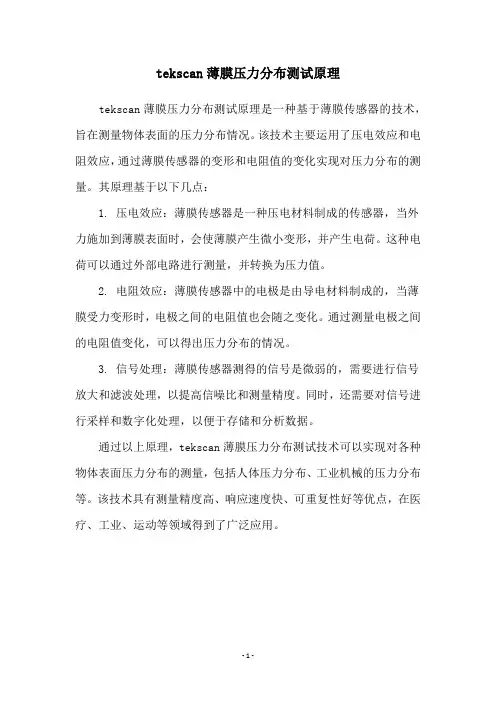

Tekscan 压力分布测量系统摘要:介绍一种先进的压力分布测量系统,该系统使用独特的柔性薄膜网格压力传感器,能够对任何接触面之间的压力分布进行动态测量,并以直观、形象的二维、三维彩色图形显示压力分布的轮廓和数值,进而做出评估。
对各种压力分布的测量和分析,在各行各业的研究和发展中都起着极其重要的作用。
例如,汽车行业中,研究座椅的舒适性,需要测量人体对座椅的压力分布;为提高轮胎的性能,需要测量轮胎与地面的接触轮廓和压力分布;为确保车门的密封性,需要测量车门密封垫在关门时的受力分布;医疗领域中,牙科医生要诊断病人的牙齿咬合状况,需要测量病人上下牙齿间的咬合力大小和分布,等等。
所以,压力分布的测量成为解决这些问题的首要条件。
而解决这些问题的传统办法就是进行反复的实验,这样不但效率低,而且成本也比较高。
美国Tekscan 公司的压力分布测量系统就是基于上述情况而开发的,它是一种经济、高效、精确、快速、直观的压力分布测量工具。
1 系统结构与原理Tekscan 压力分布测量系统的独特之处在于其专利技术———柔性薄膜网格传感器。
传感器结构如图1所示。
图1 传感器结构示意图标准的Tekscan 压力传感器由两片很薄的聚酯薄膜组成,其中一片薄膜的内表面铺设若干行的带状导体,另一片薄膜的内表面铺设若干列的带状导体。
导体本身的宽度以及行间距可以根据不同的测量需要而设计。
导体外表涂有特殊的压敏半导体材料涂层。
当两片薄膜合为一体时,大量的横向导体和纵向导体的交叉点就形成了压力感应点阵列。
当外力作用到感应点上时,半导体的阻值会随外力的变化而成比例变化,由此来反映感应点的压力值。
即压力为零时,阻值最大,压力越大,阻值越小,从而可以反映出两接触面间的压力分布情况。
传感器内部导体的宽度、行距、列距决定了每单位面积内传感点的个数,即间隙分辨率。
每个传感点面积可以小到1. 613 mm2 ,行列距可小到0. 5 mm。
不同的传感器面积和间隙分辨率可满足各种不同的测量要求。
User Guide薄膜压力传感器平面扫描测量系统艾动测试系统使用流程图：硬件安装启动测试软件USB连接到测试电脑连接传感器与数据采集查看设备是否连接成功打开软件界面设备已经连接黄色LED点亮轻压感应区软件窗口YesNo软件进入校正功能OK?YesNo开始录制施压过程停止录制施压过程保存、打开录制文件数据影片重播END开始使用重新拔、插传感器红色LED灯点亮施压过程分析断开USB连接线测试软件安装一、安全使用注意事项：为保证您正确使用本机，防止发生身体伤害或者损坏，特提供一项注意事项。
请遵守这些事项。
1.1非专业人士，请勿拆开外壳；请勿在潮湿的环境中使用；请勿撕扯薄膜传感片。
1.2标定系统在使用过程中：请勿用力拉电线拔出电源插头；请勿用湿手插/拔插头。
二、系统设备配置列表2.打开包装箱，请根据包装箱内附装箱单检查并仔细检查物品，若有物品丢失或损坏，请联络经销商。
2.1传感器系统包含以下物品：A，数据采集手柄1套；B，单点压力传感器若干片；C，测试软件安装软件包E-SCAN（显示52列44行数据），可以通过艾动公司的客服人员处获取； D，使用说明书，可以根据艾动公司的客服人员获取；三、计算机运行系统要求：四、设备组成与功能描述：整套测试系统由数据采集采集手柄、传感器、以及PC测试软件安装包组成。
数据采集手柄功能包括运算放大器、ADC转换器和USB数据传输给测试电脑。
（1）1套硬件测试电路（1套52行&44列数据采集手柄）；通过USB接口连接数据采集手柄与测试电脑传感器集线系统。
（2）1套测试软件系统；（3）推拉力计校正系统用于校正功能使用。
五、艾动单点薄膜压力传感器参数与性能：（1）用途：在外力荷载作用下测试构件之间相互作用产生的应力分布及相应位置的应力值，施加在所有的传感器上构件产生的应力值需要能够同时采集。
（2）方案：采用多点分布式薄膜传感器。
（3）规格：感应区尺寸为255mm*210mm；信号导线延长长度180mm；压力测量时量程要求0-500KG （35PSI）。
（4）传感器封装PET薄膜采用100微米材料制作，整体封装厚度约0.2mm。
（5）各力敏点测试精度、稳定性具有较好的一致性；（6）检测方法，将感应区直接置于两片平板之间，量测对应测试压力，要求采用100KG量程的推拉力计机台。
六、艾动整套52行*44列数据采集手柄参数与性能：（1）通过52行*44列的阵列分布结构，数据采集手柄最大可以进行2288个点的信号处理，包含对应数据采集系统软件开发，数据传输。
传感器正面 传感器背面 数据采集手柄（4）打开数据采集手柄的扣板，抬起内部点阵接触，将薄膜导线“This Side UP“界面朝上，插入数据采集手柄。
（5）插入传感器手柄后，将数据采集手柄的扣板压下，固定薄膜导线。
（6）将数据采集手柄USB 插入测试电脑，黄色LED 灯会被点亮，在整个测试过程中黄色LED 灯一直处于点亮状态，知道USB 被拔出。
启动测试软件工具，会自动识别接入的数据采集手柄成功与传感器连接，红色LED 灯会被点亮，整个测试过程一直被点亮，若是薄膜导线断开，红色LED 灯会熄灭。
（7）在测试软件录制数据过程中，绿色LED 灯会被点亮，一直到录制结束，绿色LED 灯会熄灭。
七、艾动薄膜压力传感器多点分布式测试系统的测量软件功能描述：（1）采样频率可设置（最小为10毫秒），采样样本个数无上限限制；（2）实时显示各力敏点测量数据和特征值数据（最大值、最小值、平均值等）；（3）图像实时显示（示意图）各测点压力值在圆环上分布位置和压力大小，压力大小用颜色区别，比如压力值从0～10MPa对应颜色从无到红逐渐加深；（4）测量数据（包括压力值和测量时间）能够以Excel文件或者Txt文件导出。
八、测试软件安装步骤：（1）在软件驱动安装之前，根据测试电脑操作系统32位或者64位选择对应的安装程序包，如下所列： 32位操作系统：e-Scan_windows_32bit_2_4_7；或者64位操作系统：e-Scan_windows_64bit_2_4_7。
（2）选择确认的安装文件后双击，通过五步操作，即可完成测试软件包的操作。
第一步：启动安装程序，并且进入安装向导界面；第二步， 进入安装引导界面之后，可以选择安装目录;第三步，进入创建快捷键界面后，可以选择是否创建桌面快捷键;第四步，安装设备驱动;第五步，完成安装程序之后，点击“Finish”即可运行艾动（I-Motion）测试程序;（3）关于软件驱动卸载，在电脑系统菜单的安装文件夹中找到卸载功能后，点击即可进入卸载界面。
九、测试软件与数据采集手柄连接作业：（1）安装完后的软件启动图标，进入测试软件洁面之后，左下角提示，测试“设备连接失败，请确认是否连接所有手柄”;（2）接入数据采集手柄之后，电脑系统右下角USB设备驱动安装提示如下，请直接点击忽略WindowsUpdate,并且确认跳过从Windows Update中获取设备驱动程序;进入驱动程序软件安装 点击“跳过从Windows Update 获得驱动程序软件”跳过Windows Update 自动搜索程序安装过的驱动程序自动适配完成插入设备的程序驱动安装 可以正常使用插入设备（3）设备驱动程序识别安装完成之后，测试软件界面右下角的提示消失，测试界面的“新建测试界面”禁用功能键被激活，点击可以进入测试与录制界面。
未连接设备 测试软件界面 设备连接成功 测试与录制界面十、测试软件启动之后的界面功能区（1）标题栏: 本系统的标题栏，与 Windows平台内的绝大部分应用类似，右上角可以进行最化、小关闭等功能按键。
（2）菜单栏：主要包括本系统所有的功能按键，按照如下分类：文件，选项，工具以及帮助。
文件 选项 工具 帮助（3）快速链接功能键栏：向用户提供了一些常功能的快捷方式，包括如下几类：新建录制界面，打开录制文件，关闭当前界面，关闭所有界面，设置界面，压力数据显示过滤（0-255），云图选项，原始数据选项，帮助，以及退出。
各类图标顺序如下所示。
（4）内容区：可以进行测试数据、录制数据、数据保存、数据回放等。
（5）提示栏：通常会用户设备的连接状态，在设备使用过程中断开连接，系统自动激发提醒框。
（6）版本号：用户当前系统的版本号，可以根据此信息确认是否最新版本。
（7）关于菜单栏中的“帮助”：A，关于：关于界面展示软件的版本信息、版权持有人及其他相关信息。
，B，反馈：如果用户在使用本软件的过程中遇到困难，或标准版软件的功能无法满足应用场景的需求，或者用户对软件有任何改进建议，欢迎通过反馈的方式告知我们。
C，帮助文档：打开帮助文档，系统将会提供PDF文件，详细介绍软件界面使用方法。
云图 原始数据十一、测试软件使用说明：打开新建窗口时，需要根据传感器实物选择JX255N或者JX170N。
选择传感器JX255N 选择传感器JX170N（1）测试软件界面的功能区划分;（2）按下鼠标左键拖动鼠标，选中点位合力，可以在“焦点”信息框中进行查看各类参数，也可以选择部分点位;“焦点”测试界面“单点”测试界面 （3）测试界面的信息表包括“概要“、”焦点“、以及”单点“;“概要“，统计所有点位的压力数据，该界面显示当前所有施加压力的压力数值总和，接触面积总和，压强总和，平均压力，最小点位的压力数值，最大压力数值。
“焦点“，统计所有被选中点位的压力数据（可以使用鼠标拖拽选定区域，或者通过Ctrl+点击鼠标左键选取），该界面显示选中点位的数量，选中点位的压力数值总和、接触面积总和、压强总和、平均压力、最小点位的压力数值和最大压力数值。
“单点“，当鼠标移动到某个坐标点时，该界面显示当前坐标位置，当前帧数，当前帧录制时间，当前坐标所标示的单点压力传感器数值，压强参数。
概要信息表 焦点信息表 单点信息表操作工具栏区域26行*22列单点压力图形化概要概要信息信息焦点信息单点信息整体整体合力数值随时合力数值随时合力数值随时间显示曲线间显示曲线录制录制、、保存保存、、显示顺时针&逆时针转向逆时针转向、、灵敏度调节灵敏度调节、、传感器类型切换软件版本号压力色块（4）设置功能界面示例;首选项 影片设置语言选择（默认中文）（5）测试软件测试使用方法：施压检查 录制开始后点击“停止”点击“保存” 完成后可选择“关闭”（6）数据导出功能，可分别对“概要”信息表和“焦点”信息表的整体录制的数据进行导出处理。
A，“概要“信息，只能导出全部TXT格式数据，导出数据可以精确到”0.01“。
选择导出帧数 Txt 导出“概要”信息表执行“导出”，数据越多，导出时间越长导出Txt 文本格式，逗号分割B，概要导出只有Excel 功能，既可以包括“概要信息”，也可以“逐帧导出“，以及“仅导出焦点区域”。
选择Excel 导出“概要信息”导出完成会跳出“导出成功“提示导出格式示例（C）“逐帧导出”，每帧按照Excel的单个Sheet 进行数据呈现。
导出成功首个Sheet 每帧的Sheet示例（D）“仅导出焦点区域”，主要按照选中的点位导出数据。
Ctrl+鼠标组件选中12个点位 导出指定范围数据选项 导出执行中（7）打开录制文件的使用方法;选中需要打开的录制文件 已经打开的录制文件选择选中区域 查看选中总面积十二、测试系统的校正方法（1）在精确测试需要的时候，需要客户采用推拉力计作为校正设备，在测试软件中需要使用标准推拉力计机台配合使用。
操作步骤如下所列：A，将覆盖感应区尺寸范围直径的垫片垫放在传感器感应区上方（尺寸与传感器力敏区大小一致），并将垫片放置在推拉力计推头下方；B,从菜单“工具”中启动“校正”功能，进入校正向导，界面会提醒当前测试系统与测试电脑之间的连接状态。
若是未能检测到测试设备，请查看测试系统的连接状态，并且“刷新”当前状态，然后点击“下一步”。
备注演示：测量压力范围在2-5KG之间，则校正2KG，5KG两个点位。
开始校正 选择传感器JX255N选中传感器JX255N 第一阶段输入2KG，“开始校正”完成第一个压力校正，进入“下一步” 第二阶段输入5KG，“开始校正”执行校正 完成第二阶段校正，点击“下一步”完成校正，开始使用D,两点校正，是指在测试目标压力数值上下各取一个压力，加入测试目标在30KG，第一个校正点取20KG，第二个校正点取40KG。
备注：选择的两次校正压力参数，尽可能涵盖住目标测试压力，以提高校正后的测试精度。
若是相关校正参数过小，系统自动判定无法校正。
E,将推拉力计压力施加到20KG刻度，启动“开始校正”。
界面会出现校正完成的进度条。
若是当前校正不理想，可以启动“重新校正”。
完成之后，可激活并进入“下一步“。
