对新版《建规》《水消规》部分条文的理解2015

对于从事给排水专业的技术人员来说，GB50974-2014<消防给水及消火栓系统技术规范>应该是一本比较重要的规范，对于整个设计施工开发都有重要影响，比较了历次报批稿及最终纸版，发现每个版本来回增删和改动也比较大，总结了一些问题，有的是网友反映的，有的是一些自己的看法，与大家分享一下。

一 11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。

消防水泵房内的压力开关宜引入消防水泵控制柜内。

“应能”两字取消，语法才更通顺，“消防水泵房内的压力开关”改为“消防水泵房内的压力开关信号”较妥。

二最后两条的条文和条文解释对不上。

三稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

消防水泵的启动有P1 P2压力点，规范稳压罐的容积仅150L且没有了30S的概念，是否还有P1,P2压力点。

30S仅针对于电动阀。

四消防电梯前室的消火栓可以计入本层。

也就是说否定了原规范，原来建筑设计规范上面的理解是错误的，是否会降低灭火的可靠性。

五7.4.12条，栓口压力不小于0.35MPa，反算每支消火栓的流量为7L/s，室内消火栓用水量则大于56L/s。

明显大于规范3.5.2条消火栓流量40L/s的要求，那应该如何确定消防用水量？3.5.2条只是给出了一个最小设计流量六经常碰到某类厂房定性为甲类，但是甲类生产区域仅占整个厂房的小部分，其余区域仍未丙类。

这样的厂房应该如何确定室内消火栓用水量？建规：3.1.2条，根据各类火灾危险性面积所占本层或本防火分区的面积比例综合确定。

七流量开关的流量值设为多少？只设高位消防水箱的低压压力开关压力值设为多少？低压压力开关和高位水箱的流量开关，可以认为是双保险。

1、低压压力开关感受到的是管道系统内来自高位水箱的水位的静压。

消防水箱最先启用，水位下降，低压压力开关感受的静压降低，转换成电信号，启动消防主泵。

谈新消规中的静水压力和动水压力2015-06-25 21:19 专业分类：给水排水浏览数：980注：红色字体为作者本人对文章个别文字的修正完善。

谈《消防给水及消火栓系统技术规范》中的静水压力和动水压力康丽（华诚博远（北京）建筑规划设计有限公司，北京100052）摘要从水力学概念入手，对《消防给水及消火栓系统技术规范》（GB50974-2014）中静水压力、动水压力两个有争论的问题进行分析探讨，并对动水压力的计算进行了分析，供工程设计参考。

关键词静水压力动水压力伯努利方程能量0 引言《消防给水及消火栓系统技术规范》（GB50974-2014，以下简称“水消规”）自2014年10月1日起开始实施，规范术语中出现的“静水压力”和“动水压力”两个概念（以下简称“静压”、“动压”）在同行中引起了很多争论，同时“水消规”在10.1.3条及10.1.4条中给出了与之相关的计算公式。

在此笔者从水力学概念入手，阐述对静压、动压这两个含义的理解。

1 对“水消规”中静压含义的理解静压在“水消规”中定义为：消防给水系统管网内水在静止时管道某一点的压力[1]，这个概念表达得很清晰，就是静水作用在管道上的压力。

需要提醒的是，“水在静止时”这几个字，严谨地说应为零流量的意思，还应包括某些时刻加压设备处于开启状态而管网内未发生泄水时的情况，此时水也是静止状态，管道任一点的静水同时承受着开启的加压设备施加的压力。

静压值在加压设备关闭和开启时会有差异，前者对于静水来说就是伯努利方程中的压能一项，即P/γ；后者数值参见本文第3节内容。

2 对“水消规”中动压含义的理解动压是争论的焦点，其定义是：消防给水系统管网内水在流动时管道某一点的总压力与速度压力之差[1]。

笔者认同这一定义的结论，但有以下建议供规范编写参考。

确切地说，规范中动压定义是动压值的计算方式，不能算作动压的定义。

很多人对动压有困惑，是因为不知道动压的确切含义是什么。

以计算方法做为术语概念的定义，确实简洁直观，但这又需要设计者对计算过程有清楚的理解和认识，如果对于概念本身的含义都不甚清晰，计算过程会让人更加疑惑，还会导致某些人主观上就把动压想象得过于深奥复杂，更何况计算过程的描述中还出现了总压力、速度压力这样的新概念。

浅谈对《消防给水及消火栓系统技术规范》GB50974—2014的理解作者：张瑞霞来源：《科学与财富》2015年第24期摘要：自2014年10月1日实施《消防给水及消火栓系统技术规范》（以下简称《消规》）后，由于新规范与原规范《建筑设计防火规范》（以下简称《建规》）和《高层民用建筑设计防火规范》（以下简称《高规》之间有大篇幅修改变动，在行业内对设计和施工都产生较大影响，因此本文总结了《消规》GB50974-2014在给排水消防设计过程中需注意的一些内容，从而帮助有效解决设计及施工过程中存在的一些问题。

关键词：消防给水；消火栓；技术规范1 综合对比条文变化情况新实施的《消规》条款共计365条，其中强制条款41条，分布情况为：1 全面继承条款共80条。

原《建规》42条，原《高规》38条。

2 系统完善条款共222条。

条款内容分布在水泵23条、泵房16条、排水8条、计算15条、管网28条、控制19条、施工58条、验收39条、维护16条。

3 丰富补充条款63条。

其中17条为总则术语，另外46条增加在各章节中。

2 修改条款的理解2.1建筑室内、室外消防设计流量的取值建筑物室内外消火栓设计流量，是根据建筑物的用途功能、体积、耐火等级、火灾危险性等因素综合分析确定的。

《消规》在原《建规》和《高规》的基础上有了更加明确的要求，建筑物室外消火栓设计流量统一采用根据建筑体积取值，建筑物室内消火栓设计流量除住宅及高层公共建筑采用建筑高度取值外，其余均按建筑体积取值。

特别强调，地下建筑若为独立建筑，按照地下建筑界定选流量向；若地上有建筑属附属建筑，则分开计算，比对取大值流量。

2.2高位消防水箱有效容积的变化《消规》中对临时高压消防给水系统的高位消防水箱取消“火灾初期10min用水量”的说法，改为“高位水箱的有效容积应满足初期火灾消防用水量的要求”。

《消规》针对不同建筑物，有了具体的有效容积设计要求。

如，一类高层公共建筑不应小于36m3，原规范18m3即可；多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于 18m3，原规范12m3即可。

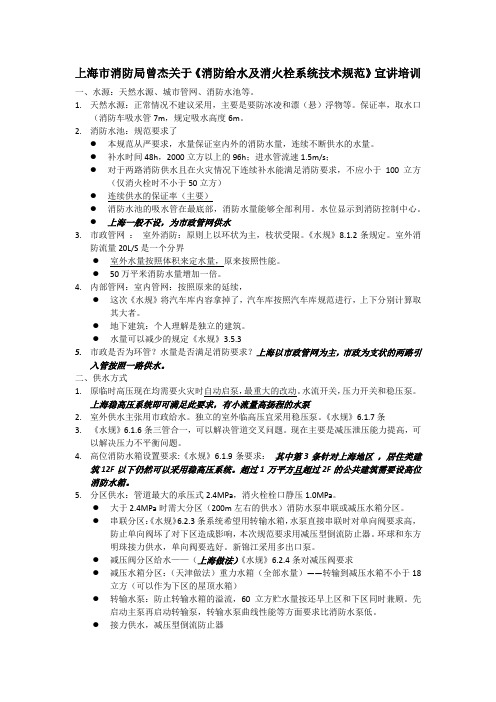

上海市消防局曾杰关于《消防给水及消火栓系统技术规范》宣讲培训一、水源：天然水源、城市管网、消防水池等。

1.天然水源：正常情况不建议采用，主要是要防冰凌和漂（悬）浮物等。

保证率，取水口（消防车吸水管7m，规定吸水高度6m。

2.消防水池：规范要求了●本规范从严要求，水量保证室内外的消防水量，连续不断供水的水量。

●补水时间48h，2000立方以上的96h；进水管流速1.5m/s；●对于两路消防供水且在火灾情况下连续补水能满足消防要求，不应小于100立方（仅消火栓时不小于50立方）●连续供水的保证率（主要）●消防水池的吸水管在最底部，消防水量能够全部利用。

水位显示到消防控制中心。

●上海一般不设，为市政管网供水3.市政管网：室外消防：原则上以环状为主，枝状受限。

《水规》8.1.2条规定。

室外消防流量20L/S是一个分界●室外水量按照体积来定水量，原来按照性能。

●50万平米消防水量增加一倍。

4.内部管网：室内管网：按照原来的延续，●这次《水规》将汽车库内容拿掉了，汽车库按照汽车库规范进行，上下分别计算取其大者。

●地下建筑：个人理解是独立的建筑。

●水量可以减少的规定《水规》3.5.35.市政是否为环管？水量是否满足消防要求？上海以市政管网为主，市政为支状的两路引入管按照一路供水。

二、供水方式1.原临时高压现在均需要火灾时自动启泵，最重大的改动。

水流开关，压力开关和稳压泵。

上海稳高压系统即可满足此要求，有小流量高扬程的水泵2.室外供水主张用市政给水。

独立的室外临高压宜采用稳压泵。

《水规》6.1.7条3.《水规》6.1.6条三管合一，可以解决管道交叉问题。

现在主要是减压泄压能力提高，可以解决压力不平衡问题。

4.高位消防水箱设置要求:《水规》6.1.9条要求：其中第3条针对上海地区，居住类建筑12F以下仍然可以采用稳高压系统。

超过1万平方且超过2F的公共建筑需要设高位消防水箱。

5.分区供水：管道最大的承压式2.4MPa，消火栓栓口静压1.0MPa。

新《建规》实施背景下，浅析超高层住宅建筑设置避难层（间）的必要性摘要：《建筑设计防火规范》GB50016-2014（下文简称“新《建规》”）自2015年5月1日正式实施，其中第5.5.31条中提及到：建筑高度大于100m的住在建筑应设置避难层（间）……[1]本文通过工程实战设计经验，通过对避难层（间）进行方案对比，浅析建筑高度大于100m住宅建筑（以下简称“超高层”）的避难层（间）的必要性。

并提出可行性建议设计方案。

关键词：超高层住宅建筑；消防设计；避难层（间）引言：在超高层住宅建筑中，交通核心体的设计是最为核心的部分，而避难层（间）作为交通核心体的重要组成部分，对建筑及消防设计而言，极其重要，本文将从以下几个方面展开论述：一、超高层住宅建筑的发展背景高层建筑早在19世纪80年代末始兴于欧美发达国家。

而中国，在1977年，33层的广州白云宾馆突破了我国高层建筑100米的界限。

随着城市化及经济的迅速发展，科技力量的不断创新和进步，城市化人口急速增加，土地资源日益紧张的大环境下，1986年后，超高层建筑迅速发展。

超高层建筑是城市化进一步扩大的必然产物。

如何有效的提高居住用地资源的利用率，解决城市化进程中带来的人口密集问题，超高层住宅是最好的解决方案：在有限的土地资源上，超高层住宅建筑有利于减少占地空间，有效减少建筑密度，增加绿地面积，提高整体品质。

对于居住者（消费者）而言，可以得到生活环境及居住品质的提升，对开发商而言，可以使得更大利益的提升，这是一个双赢的局面，是时代进步的体现，是社会发展的趋势。

二、避难层（间）的定义避难层（间）是高层建筑中作用于消防避难的楼层（间），凡建筑高度超过100m的超高层建筑，为了消防安全专门设置的供人员疏散避难和暂时安全的空间。

通过避难层（间）的防烟楼梯间应在避难层分隔、同层错位或上下层断开，但人员必须要经避难层（间）方能上下。

【避难层（间）的消防设计要点详见（新《建规》5.5.23）】。

94对新规范《消防给水及消火栓系统技术规范》强条的分析与理解0. 前言《消防给水及消火栓系统技术规范》以下简称《消规》，其内容涉及消防给水、消火栓系统及施工管理，共计有条文365条，从原有建规与高规中分别继承了42条与38条，完善了222条，补充了除总则术语17条外，另在各章节中增加了46条，其中强制性条文41条。

强制性条文41条中除3条是针对施工管理的，其余38条是与设计人员相关的。

这38条强条经归纳后可分成两类，一类为被动性强条（对相关专业及设备的要求），另一类为主动性强条（设计人员必须采用相应技术措施后才能满足要求），下面就两大类的强条条文分别作些分析，并结合工程设计与《消规》的学习谈谈对条文的理解，提出相应的技术措施。

1 主动性强条1.1 第4.1.5条严寒、寒冷等冬季结冰地区的消防水池、水塔和高位消防水池等应采取防冻措施。

解析与措施：消防水池设在室内低于5°C的环境处，应采取保温或采暖措施；设在室外时，应埋设在冰冻线以下。

1.2 第4.1.6条雨水清水池、中水清水池、水景和游泳池必须作为消防水源时，应有保证在任何情况下均能满足消防给水系统所需的水量和水质的技术措施。

解析与措施：不管何种水池作为消防水池，水池的总蓄水有效容积大于500M 3时，宜有两格，总蓄水有效容积大于1000M 3时，应有两座；总蓄水有效容积小于2000M 3时，在维护与检修到充满水其时间应控制在2天内，总蓄水有效容积大于2000M 3时，维护与检修到充满水其时间应控制在4天内。

只有能满足上述水量要求、同时满足水质要求时，雨水清水池、中水清水池、水景和游泳池等水池才可作为消防储水池。

1.3 第4.3.4条当消防水池采用两路消防供水且在火灾情况下【摘 要】《消防给水及消火栓系统技术规范》十月一日已正式实施，它是国内消防给水与消火栓系统方面第一本比较全面及详细的专用标准，正因为规范实施不久，给排水专业设计、施工及审图人员对其中强制性条文还处于熟悉、消化与理解阶段，本人结合工程实际以及对规范的学习与理解，对规范中的强制性条文作一些解析，抛砖引玉，以使规范实施更具操作性。
