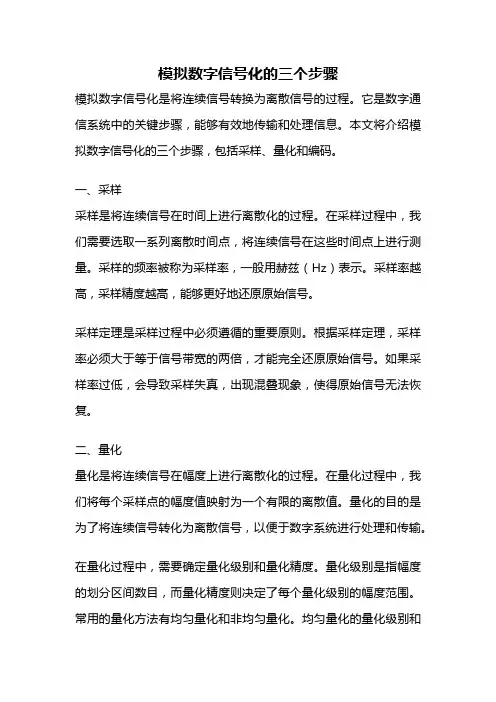

模拟数字信号化的三个步骤模拟数字信号化是将连续信号转换为离散信号的过程。
它是数字通信系统中的关键步骤，能够有效地传输和处理信息。
本文将介绍模拟数字信号化的三个步骤，包括采样、量化和编码。
一、采样采样是将连续信号在时间上进行离散化的过程。
在采样过程中，我们需要选取一系列离散时间点，将连续信号在这些时间点上进行测量。
采样的频率被称为采样率，一般用赫兹（Hz）表示。
采样率越高，采样精度越高，能够更好地还原原始信号。
采样定理是采样过程中必须遵循的重要原则。
根据采样定理，采样率必须大于等于信号带宽的两倍，才能完全还原原始信号。
如果采样率过低，会导致采样失真，出现混叠现象，使得原始信号无法恢复。
二、量化量化是将连续信号在幅度上进行离散化的过程。
在量化过程中，我们将每个采样点的幅度值映射为一个有限的离散值。
量化的目的是为了将连续信号转化为离散信号，以便于数字系统进行处理和传输。
在量化过程中，需要确定量化级别和量化精度。
量化级别是指幅度的划分区间数目，而量化精度则决定了每个量化级别的幅度范围。
常用的量化方法有均匀量化和非均匀量化。
均匀量化的量化级别和量化精度相等，而非均匀量化则根据信号的统计特性进行调整，以提高信号的动态范围和信噪比。
三、编码编码是将量化后的离散信号转换为数字形式的过程。
在编码过程中，我们需要将每个量化值映射为一组二进制码字，以便于数字系统进行存储、传输和处理。
常用的编码方法有脉冲编码调制（PCM）和差分脉冲编码调制（DPCM）。
PCM将每个量化值直接映射为固定长度的二进制码字，而DPCM则通过比较相邻采样点的差值，将差值进行编码，以减少编码数据的冗余性。
在数字通信系统中，还常常使用误码检测和纠正技术，如循环冗余校验（CRC）和海明码，来保证数据的可靠性和完整性。
模拟数字信号化是将连续信号转换为离散信号的重要步骤。
通过采样、量化和编码，我们能够将连续信号转换为数字形式，以便于数字系统进行处理和传输。

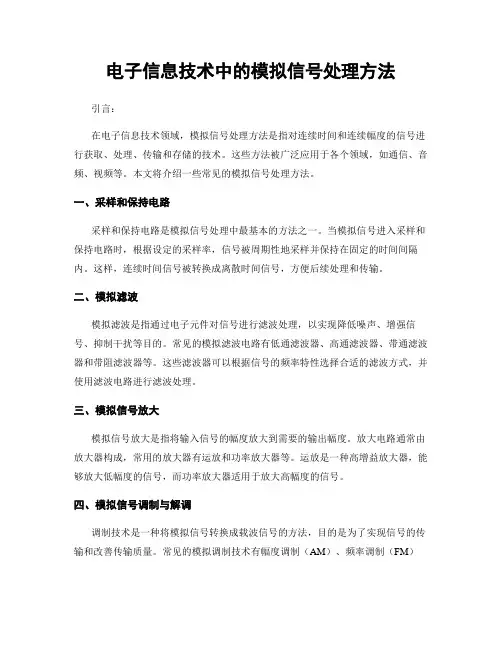

电子信息技术中的模拟信号处理方法引言：在电子信息技术领域，模拟信号处理方法是指对连续时间和连续幅度的信号进行获取、处理、传输和存储的技术。
这些方法被广泛应用于各个领域，如通信、音频、视频等。
本文将介绍一些常见的模拟信号处理方法。
一、采样和保持电路采样和保持电路是模拟信号处理中最基本的方法之一。
当模拟信号进入采样和保持电路时，根据设定的采样率，信号被周期性地采样并保持在固定的时间间隔内。
这样，连续时间信号被转换成离散时间信号，方便后续处理和传输。
二、模拟滤波模拟滤波是指通过电子元件对信号进行滤波处理，以实现降低噪声、增强信号、抑制干扰等目的。
常见的模拟滤波电路有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
这些滤波器可以根据信号的频率特性选择合适的滤波方式，并使用滤波电路进行滤波处理。
三、模拟信号放大模拟信号放大是指将输入信号的幅度放大到需要的输出幅度。
放大电路通常由放大器构成，常用的放大器有运放和功率放大器等。
运放是一种高增益放大器，能够放大低幅度的信号，而功率放大器适用于放大高幅度的信号。
四、模拟信号调制与解调调制技术是一种将模拟信号转换成载波信号的方法，目的是为了实现信号的传输和改善传输质量。
常见的模拟调制技术有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
解调则是将调制后的信号恢复成原始信号的过程，常用的解调技术有幅度解调、频率解调和相位解调等。
五、模拟信号处理芯片模拟信号处理芯片是针对模拟信号处理需求设计的专用芯片。
模拟信号处理芯片结合了上述提到的各种方法和技术，能够完成多种信号处理任务。
这些芯片通常具有高速处理能力、低噪声特性和低功耗等优势。
六、应用领域模拟信号处理方法广泛应用于各个领域。
在通信领域，模拟信号处理方法常用于调制与解调、音频信号处理、图像处理等。
在音频领域，模拟信号处理方法用于音频放大、音频滤波等。
在视频领域，模拟信号处理方法用于视频信号放大、视频滤波等。
结论：模拟信号处理方法在电子信息技术中起着重要的作用。
信号的抽样与恢复（抽样定理）信号的抽样和恢复是数字信号处理中的基本操作。
它是将连续时间信号（模拟信号）转化为离散时间信号（数字信号）的过程，也是将数字信号转化为连续时间信号的过程。
抽样定理是信号的抽样和恢复中一个十分重要的定理，它的证明也是数字信号处理中的一个重要课题。
一、信号的抽样在信号处理中，可以通过对连续时间信号进行离散化处理，使其转化为离散时间信号，便于数字处理。
抽样是指在每隔一定的时间间隔内对连续时间信号进行采样，得到一系列离散的采样值。
抽样操作可以用如下公式进行表示：x(nT) = x(t)|t=nT其中，x(t)是原始连续时间信号，x(nT)是在时刻nT处采样得到的值，T为采样周期。
具体来说，采样过程可以通过模拟信号经过一个采样和保持电路，将连续时间信号转换为离散信号的形式。
这里的采样周期越小，采样得到的离散信号的数量就越多，离散信号在时间轴的表示就越密集。
抽样后得到的信号形式如下：二、抽样定理抽样定理又称为奈奎斯特定理，是数字信号处理中的基础理论之一。
它指出，如果连续时间信号x(t)的带宽为B，则在抽样周期为T时，可以恰好通过抽样重建出原始信号x(t)，当且仅当：T ≤ 1/(2B)即抽样周期T应小于等于原始信号的最大频率的倒数的一半。
这个定理的物理意义是，需要对至少每个周期内的信号进行采样，才能够恢复出连续信号。
如果采样周期过大，将会丢失信号的高频成分，从而无法准确重建原始信号。
抽样定理说明了作为采样频率的一个下限值2B，因为将采样频率设置为低于此值会失去信号的唯一信息（高频成分）。
当采样频率等于2B时，可以从这些采样值恢复出信号的完整频率谱，即避免了信息损失。
三、信号的恢复当原始信号被采样后，需要对采样得到的离散信号进行恢复，以便生成一个趋近于原始信号的连续信号。
采样定理的证明告诉了我们如何确保在扫描连续信号的采样点时，可以正确地还原其原始形式。
例如，可以通过插值的方式将采样点之间的值计算出来，从而恢复出连续时间信号。
摘要数字信号处理是一门理论与实践紧密结合的课程。
做大量的习题和上机实验，有助于进一步理解和巩固理论知识，还有助于提高分析和解决实际问题的能力。
过去用其他算法语言，实验程序复杂，在有限的实验课时内所做的实验内容少。
MATLAB强大的运算和图形显示功能，可使数字信号处理上机实验效率大大提高。
特别是它的频谱分析和滤波器分析与设计功能很强，使数字信号处理工作变得十分简单、直观。
本实验设计的题目是：信号的采样与恢复。
通过产生一个连续时间信号并生成其频谱，然后对该连续信号抽样，并对采样后的频谱进行分析，实验中，原连续信号的频谱由于无法实现真正的连续，所以通过扩大采样点的数目来代替，理论上当采样点数无穷多的时候即可实现连续，基于此尽可能增加采样点数并以此来产生连续信号的频谱。
信号采样过程中，通过采样点的不同控制采样频率实现大于或小于二倍最高连续信号的频率，从而可以很好的验证采样定理。
关键词：信号采样恢复MATLAB 傅里叶变换一、设计目的与要求1、设计目的通过本课程设计，主要训练和培养学生综合应用所学过的信号及信息处理等课程的相关知识，独立完成信号仿真及信号处理的能力。
包括：查阅资料、合理性的设计、分析和解决实际问题的能力，数学仿真软件Matlab和C语言程序设计的学习和应用，培养规范化书写说明书的能力。
2、设计要求设有一信号Xa(t)=EXP-1000|t|,计算傅立叶变换，分析其频谱，并在精度为1/1000的条件下，分别取采样频率为F=5000Hz,F=1000Hz,绘出对应的采样信号的时域信号波形频谱图。
（1）实现信号时域分析和频谱分析以及滤波器等有关Matlab函数。
（2）写好总结、程序、图表、原理、结果分析。
二、设计原理框图三、设计原理本次课程设计主要涉及采样定理、傅里叶变换、信号时域分析和频谱分析的相关内容的相关知识。
1.采样定理设连续信号)(t x a 属带限信号，最高截止频率为c Ω，如果采样角频率c s Ω≥Ω2，那么让采样性信号)(t x a ∧通过一个增益为T 、截止频率为2/s Ω的理想低通滤波器，可以唯一地恢复出原连续信号)(t x a 。

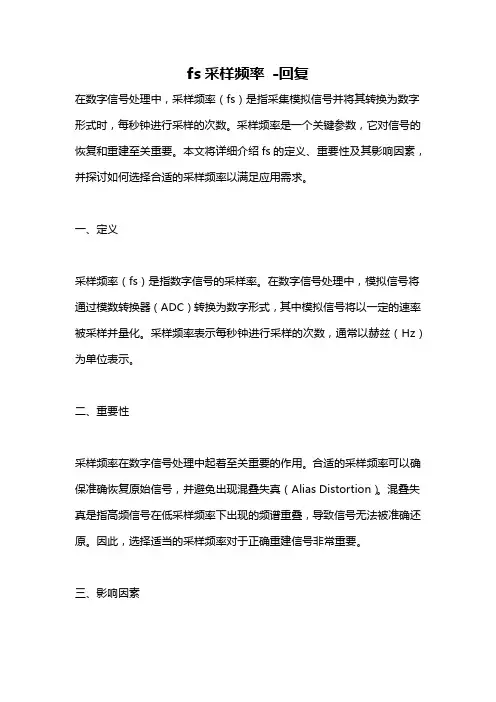

fs采样频率-回复在数字信号处理中，采样频率（fs）是指采集模拟信号并将其转换为数字形式时，每秒钟进行采样的次数。
采样频率是一个关键参数，它对信号的恢复和重建至关重要。
本文将详细介绍fs的定义、重要性及其影响因素，并探讨如何选择合适的采样频率以满足应用需求。
一、定义采样频率（fs）是指数字信号的采样率。
在数字信号处理中，模拟信号将通过模数转换器（ADC）转换为数字形式，其中模拟信号将以一定的速率被采样并量化。
采样频率表示每秒钟进行采样的次数，通常以赫兹（Hz）为单位表示。
二、重要性采样频率在数字信号处理中起着至关重要的作用。
合适的采样频率可以确保准确恢复原始信号，并避免出现混叠失真（Alias Distortion）。
混叠失真是指高频信号在低采样频率下出现的频谱重叠，导致信号无法被准确还原。
因此，选择适当的采样频率对于正确重建信号非常重要。
三、影响因素选择合适的采样频率需要考虑多个因素：1. 带宽：信号传输中的最高频率称为带宽。
根据奈奎斯特采样定理，采样频率必须是信号带宽的两倍以上才能准确重构信号。
因此，了解信号带宽是选择适当采样频率的第一步。
2. 信号特性：不同类型的信号对采样频率的要求不同。
对于宽带信号，如音频或视频信号，采样频率需要较高以保留细节。
对于窄带信号，如传感器信号，采样频率可以较低。
3. 存储和处理要求：高采样频率会导致更多的数据量，增加存储和处理负担。
因此，选择合适的采样频率还需要考虑存储和处理资源的可用性。
四、确定合适的采样频率为了选择合适的采样频率，可以按照以下步骤进行：1. 确定信号类型和带宽：首先需要了解待采样信号的类型和带宽。
音频信号一般在20 Hz到20 kHz之间，视频信号一般在几千赫兹以上。
窄带传感器信号的带宽通常在几百赫兹以下。
2. 使用奈奎斯特采样定理：根据奈奎斯特采样定理，采样频率至少是信号带宽的两倍。
因此，选择一个大于带宽两倍的采样频率以避免混叠失真。
3. 考虑存储和处理资源：如果存储和处理资源有限，可以根据系统需求调整采样频率。
模拟信号知识点总结一、概念模拟信号是一种连续的信号，其数学模型可以用连续的函数来表示。
在实际应用中，我们常常会遇到各种形式的模拟信号，例如声音、图像、电压信号等。
模拟信号的特点是其数值可以在一定范围内取任意值，而且在任意时刻都有意义。
二、模拟信号的表示1. 时域表示模拟信号在时域上可以用一个连续函数来表示。
这个函数描述了信号在时域上的变化规律，可以用数学表达式来表示。
例如，声音信号可以用声压随时间变化的函数来表示，电压信号可以用电压随时间变化的函数来表示。
2. 频域表示模拟信号在频域上可以用频谱图来表示。
频谱图显示了信号在不同频率下的能量分布情况，可以用来分析信号的频率特性。
频域分析可以帮助我们了解信号的频率成分，从而更好地理解信号的特性。
三、模拟信号的采样与重构1. 采样采样是将连续的模拟信号转换为离散的数字信号的过程。
在采样过程中，模拟信号在每个采样时刻被离散化，转换为离散的数字值。
采样定理告诉我们，为了保证信号完全被采样，采样频率必须大于信号的最高频率成分的两倍。
2. 量化量化是将连续的模拟信号转换为一系列离散的数字值的过程。
在量化过程中，信号的幅度被离散化为一系列固定的取值。
信号的量化级数越多，表示信号的精度越高。
3. 重构重构是将采样并量化后的数字信号转换为模拟信号的过程。
在重构过程中，数字信号被插值成连续的模拟信号。
重构过程的质量取决于信号的采样频率和量化级数，以及信号的重构算法。
四、模拟信号滤波1. 模拟信号滤波的概念模拟信号滤波是把一种或一组频带的模拟信号通过某种方式变换为另一种或一组频带的模拟信号的过程，其目的是为了改善信号的质量，滤除噪声或者从复杂信号中提取需要的信息。
2. 模拟信号滤波的分类模拟信号滤波可以分为低通滤波、高通滤波、带通滤波和带阻滤波四种类型。
低通滤波器用来滤除高频噪声，高通滤波器用来滤除低频噪声，带通滤波器用来提取某一特定频率范围内的信号，带阻滤波器用来滤除某一特定频率范围内的信号。
实验四信号取样与恢复一、实验目的1．了解模拟信号取样及恢复的基本方法。
2．理解和掌握时域取样定理，掌握无混叠和有混叠条件下信号取样与恢复的频域分析方法。
3．了解取样频率、取样脉冲宽度、恢复滤波器截止频率等对取样信号和恢复信号的影响。
4．熟悉DDS-3X25虚拟信号发生器的使用方法。
二、实验内容1．无混叠条件下正弦信号取样与恢复测试分析，比较不同取样频率和取样脉冲宽度对取样及恢复信号的影响。
2．有混叠条件下正弦信号的取样与恢复测试分析。
3．非正弦周期信号的取样与恢复测试分析，比较不同恢复滤波器截止频率对恢复信号的影响。
三、实验仪器1．信号与系统实验硬件平台一台2．信号取样与恢复实验电路板一块3．DSO-3064虚拟示波器一台4．DDS-3X25虚拟信号发生器二台5．PC机（含DSO-3064、DDS-3X25驱动及软件）一台四、实验原理1. 信号取样信号取样与恢复实验电路板，如图4.1所示。
该电路板通过背面的两个DB9公头插接到硬件实验平台上使用。
)()()(t s t f t f s =图4.1 信号取样与恢复实验电路板电路板左侧为一个采用模拟开关进行取样的信号取样电路，取样脉冲序列为高电平（高电平对应电压应大于+1V ）时模拟开关接通、为低电平（低电平电压应小于-1V ）时模拟开关断开。
在“信号输入”端接入被取样模拟信号，通过改变取样脉冲序列（通常为矩形脉冲序列）的频率（该电路取样频率不宜超过256kHz ）和占空比，即可在“取样输出”端获得不同频率和不同取样脉冲宽度的取样信号。
取样信号()s f t 可用（4-1）式来描述(4-1)式中()f t 表示被取样模拟信号，()s t 为模拟开关的开关函数，当模拟开关接通时，()1s t =，反之则()0s t =。
电路板右侧是两个用作恢复滤波器的低通滤波器，可根据实验需要选用。
其中“恢复滤波器1”是一个截止频率约为1kHz 、通带增益等于4的二阶低通滤波器，其截止频率不可调节。
模拟量输入通道之模拟信号的采样与恢复
(2011-04-06 01:49:21)
标签： 杂谈
典型的计算机控制系统的结构如图2-2-1所示，计算机只能接受、处理数字信号，其输出也是数字量。
因此，一方面从现场检测的连续信号必须经过采样、A/D 转换等量化处理变换为数字信号，才能由计算机进行控制运算或其他处理；另一方面，计算机输出的离散数字量也必须经过D/A 转换器和保持器形成连续信号，才能控制需要连续输入的被控对象。
其中，r(t)为输入信号；e(t)为误差信号；u(t)为控制信号；y(t)为输出状态信号； e*(t)为采样后误差模拟信号（离散）；e(kT)为采样后误差数字信号；u*(t)为离散的控制模拟信号；u(kT)为控制数字信号。
采样器、保持器和数字控制器的结构形式和控制规律决定系统动态特性，是研究的主要对象。
控制系统的稳态控制精度由A/D 、D/A 转换器的分辨率决定。
这说明A/D 和D/A 转换器只影响系统的稳态控制精度，而不影响动态指标。
为了突出重点，这里只讨论影响系统动态特性的基本问题。
为了便于数学上的分析和综合，在分析和设计计算机控制系统时，常常假定A/D 、D/A
转换器的
精度足够高，使量化误差可以忽略，于是A/D、D/A只存在于物理上的意义而无数学上的意义，即数字信号与采样信号e(kT)与
u(kT)与u*(t)是等价的。
图
e*t
1.10可进一步简化为如图2-2-2所示。
2.2.1.1信号的采样过程
在计算机控制系统中，信号是以脉冲序列或数字序列的方式传递的，把连续信号变成数字序列的过程叫做采样过程，实现采样的装置叫做采样开关。
计算机对某个随时间变化的模拟量进行采样，是利用定时器控制的开关，每隔一定时间使开关闭合而完成一次采样。
开关重复闭合的时间间隔T为采样周期。
所谓采样过程是指：将一个连续的输入信号，经开关采样后，转变为发生在采样开关闭合瞬时刻0，T，2T,...,nT的一连串脉冲输出信号。
采样过程的原理如图2-2-3所示。
其中采样开关为理想的采样开关，它从闭合到断开以及从断开到闭合的时间均为零。
采样开关平时处于断开状态，其输入为连续信号f（t），在采样开关的输出端得到采样信号f*（t）。
理想的采样开关虽然并不存在，但是实际应用中的采样开关均为电子开关，其动作时间极短，远小于两次采样之间的时间间隔，也远小于被控对象的时间
常数，因此可以将实际采样开关简化为理想采样开关，这样做有助于简化系统
的描述与分析工作。
f（t）为被采样的连续信号，f*（t）是经采样后的脉冲序列，采样开关的
采样周期为T。
若采样开关的接通时间为无限小，则采样信号f*（t）就是f（t）在开关合上瞬时的值，即脉冲序列f（0），f（T），f（2T），…,f（kT），…。
可用理想的脉冲δ函数将采样后的脉冲序列f*（t）表示：
对于实际系统，当t<0时，f（t）=0，故有
根据δ函数的性质
由此可见，采样信号f*（t）是由理想脉冲序列所组成，幅值由f（t）在
t=kT时刻的值确定。
2.2.1.2采样定理
计算机控制系统是利用离散的信号进行控制运算，这就带来一个问题：采用离散信号能否实施有效的控制，或者连续信号所包含的信息能否由离散信号表示，或者离散信号能否一定代表原来的连续信号。
例如，有两个不同的连续信号f1（t）和f2（t），假定选择采样周期都为T，如图2-2-4所示，从图中可以看出，f1（t）和f2（t）具有相同的采样信号f*（t），这说明f*（t）未必能完全反映或近似反映连续信号。
那么f*（t）如何能完全反映或近似反映连续信号呢？上述问题是和采样周期密切相关的，香农（Shannon）采样定理定量地描述了在什么条件下，一个连续时间信号可由它的采样信号唯一确定。
香农采样定理
一个连续时间信号f（t），设其频带宽度是有限的，其最高频率为wmax （或fmax），如果在等间隔点上对该信号f（t）进行连续采样，为了使采样后的离散信号f*'>（t）能包含原信号f（t）的全部信息量，则采样角频率只有满足下面的关系
采样后的离散信号f*（t）才能够无失真地复现f（t）；否则不能从f*（t）中恢复f（t）。
其中，wmax是最高角频率，ws是采样角频率。
它与采样频率fs
采样周期T的关系为
证明：设连续时间信号f（t）的傅里叶变换为F（j ），F（j ）的上限频率为，采样周期为T,由于f*（t）= f（t）δT（t）,将δT（t）展开为傅里叶级数为
其中，F（jw）为f（t）的频谱，它是连续的频谱，而F*（jw）为F*（t）的频
谱，它是离散的频谱。
连续信号f（t）及频谱如图2-2-5所示。
那么，对于采样信号f*（t），当k=0时，F*（jw）主频谱分量为
由此可见，主频谱分量除了幅值相差一个常数之外，与时间连续信号f（t）的傅里叶变换相同，因此其频谱形状相同，上限频率也是wmax。
当k≠0时，各周期项为主频谱的镜像频谱，其频谱形状与主频谱的形状相同，但是作为w 的周期函数，从主频谱分量的中心频率w=0出发，以ws的整数倍向频率轴两端作频移。
如果，镜像频谱与主频谱相互分离，如图2-2-6所示。
此时可以采用一个低通滤波器，将采样信号频谱中的镜像频谱滤除，来恢复原连续时
间信号。
如果，采样信号频谱中的镜像频谱就会与主频谱混叠，如图2-2-7所示。
采用低通道滤波器的方法恢复的信号中仍混有镜像频谱成分，不能恢复成为原连续信号。
采样周期T的选择方法
采样定理只是作为控制系统确定采样周期的理论指导原则，若将采样定理直接用于计算机控制系统中还存在一些问题。
主要因为模拟系统f（t）的最高角频率不好确定，所以采样定理在计算机控制系统中的应用还不能从理论上得出确定各种类型系统采样周期的统一公式。
目前应用都是根据设计者的实践与经验公式，由系统实际运行实验最后确定。
显然，采样周期取最小值，复现精度就越高，也就是说“越真”。
当T 0时，则计算机控制系统就变成连续控制系统了。
若采样周期太长。
计算机控制系统受到的干扰就得不到及时克服而带来很大误差，使系统动态品质恶化，甚至导致计算机控制系统的不稳定。
在工程应用的实践中，一般根据系统被控制对象的惯性大小和加在该对象上的预期干扰程度和性质来选择采样周期。
例如，温度控制系统的热惯性大，反应慢，调节不宜过于频繁，采样周期选得要长一些。
对于一些快速系统，如交、直流可逆调速系统、随动系统，要求动态响应速度快，抗干扰能力强，采样周期要短些。
总之，根据理论指导原则，结合实际被控对象性质或参数，可以得出采样周期T选择的实用公式。
表2-2-1列出了不同被控参数物理量的采样周期T选择的参考数值。
2.2.1.3信息的恢复过程和零阶保持器
在计算机控制系统中的执行机构和控制对象的输入信号一般为连续信号，这就必须将计算机输出和数字信号序列还原成连续信号，这就是信号的恢复过程。
由于采样信号在两个采样点时刻才有值，而在两个采样点之间无值，为了
使得两个采样点之间为连续信号过渡，以前一时刻的采样值为参考基值作外推，使得两个采样点之间的值不为零，这样来近似连续信号。
将数字信号序列恢复
成连续信号的装置叫采样保持器。
已知某一采样点的采样值为f（Kt），将其连续信号f（t）在该点邻域展开
成泰勒级数为
称一阶保持器。
同样，可以取等式前n+1项之和近似，就构成了n阶保持器。
在计算机控制系统中，最广泛采用的一类保持器是零阶保持器。
零阶保持
器将前一个采样时刻的采样值f（kT）恒定地保持到下一个采样时刻（k+1）T。
也就是说，在区间[kT，（k+1）T]内零阶保持器的输出为常数，如图2-2-8所示。
由此可知，零阶保持器所得到的信号是阶梯形信号，它只能近似地恢复连续信号。
在分析和综合计算机控制系统时，要用到零阶保持器的传递函数。
可以认为零阶保持器在δ（t）作用下的脉冲响应h（t），如图2-2-9所示。
而h（t）又可以看成单位阶跃函数1（t）与1（t-T）的叠加
取拉普拉斯变换，得零阶保持器的传递函数为。
