配光曲线图详解

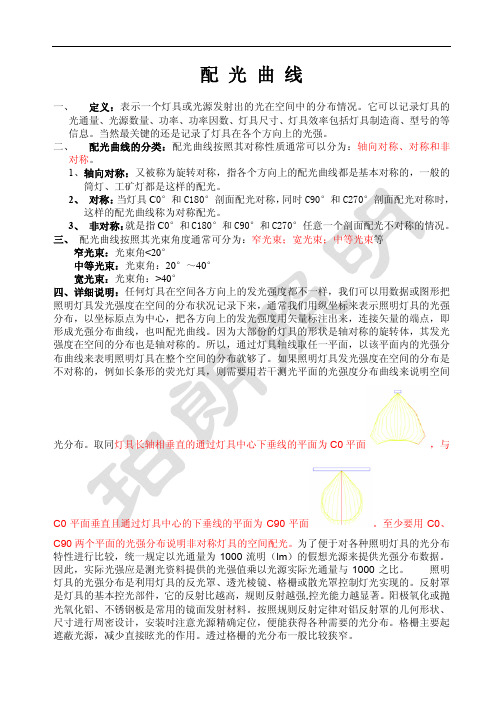

配光曲线一、 定义：表示一个灯具或光源发射出的光在空间中的分布情况。

它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。

当然最关键的还是记录了灯具在各个方向上的光强。

二、 配光曲线的分类：配光曲线按照其对称性质通常可以分为：轴向对称、对称和非对称。

1、轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。

2、对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光。

3、非对称：就是指C0°和C180°和C90°和C270°任意一个剖面配光不对称的情况。

三、配光曲线按照其光束角度通常可分为：窄光束；宽光束；中等光束等窄光束：光束角<20°中等光束：光束角：20°～40°宽光束：光束角：>40°四、详细说明：任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。

因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。

所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。

如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。

取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。

至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。

为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明（lm）的假想光源来提供光强分布数据。

配光曲线图详解
配光曲线图详解
配光曲线图是指光源在不同方向和角度下的亮度分布情况，也是灯具设计和照明计算中常用的一个重要参数。

正确理解和应用配光曲线图可以帮助人们更好地规划和设计照明系统，使其更加节能、环保并提高使用效果。

在配光曲线图中，一般采用等高线或彩虹图的方式来表示光线的亮度分布情况。

通过这些图形，我们可以清晰地了解到光源在不同方向下的亮度分布情况，从而更好地控制光线的照射范围和亮度，避免浪费和光污染。

配光曲线图的制作需要使用光学检测仪器和计算软件进行，一般需要对灯具进行多次测试和分析，才能得到准确的数据和图形。

在制作配光曲线图时，需要注意以下几点：
首先，要选择合适的光学检测仪器和计算软件，确保测试和分析的准确性和可靠性。

其次，要根据具体的应用场景和要求，选择合适的测试方法和角度范
围，以确保测试结果的全面性和可操作性。

最后，要对测试结果进行综合分析和应用，结合实际场景和需求，进行灯具设计和照明计算，以提高照明效果和节能环保。

在实际应用中，配光曲线图对于照明系统的设计和规划起到了至关重要的作用。

它不仅可以帮助人们更好地控制和使用光线，还可以提高照明效果和节能环保。

因此，我们应该积极学习和应用配光曲线图，不断完善和提高照明系统的质量和效率。

如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，光强分布，中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。

所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。

如果照明灯具发光强度在空间的分布是不对称的，例如长条形的若干测光平面空间光分布。

取同灯具长轴相垂直的通过灯具中心下垂线的平面为与C0平面垂直且通过灯具中心的下垂线的平面为。

至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。

为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000应是测光资料提供的光强值乘以光源实际光通量与1000照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。

它的反射比越高，规则反射越强,控光能力越显著。

阳极氧化或抛光氧化铝、不锈按照规则反射定律对铝反射罩的几何形状、尺寸进行周密设计，安装时注意光源精确定位，便能获得各种需遮蔽光源，减少直接眩光的作用。

透过格栅的光分布一般比较狭窄。

任何灯具在空间各方向,我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来,,中心,把各方向上的发光强度用矢量标注出来,连接矢量的端点,即形成光强分布曲线,也叫配光曲线。

小型电视演播室照明浅谈发布时间：2008-8-18 23:00:43 来源：兆光影视设备被阅览数：374文字〖大中小〗自动滚屏（右键暂停）小型电视演播室照明ttt001制作，网络word首发电视演播室按建筑面积分为小型、中型、大型演播室。

通常把建筑面积小于250m2的演播室称为小演播室，把建筑面积为250～400m2的演播室称为中演播室，把建筑面积为400～1200m2的演播室称为大演播室，近年来还出现了超过1500m2甚至超过2000m2的超大演播室。

如何看配光曲线图文解读配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。

它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。

当然最关键的还是记录了灯具在各个方向上的光强。

配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。

轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。

对 称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非 对 称：就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。

配光曲线按照其光束角度通常可分为：窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。

说了半天的定义和分类。

下面我们来看点实在的东西——支架的配光曲线图：T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。

在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。

0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。

在支架中C0°-180°一般被定义为垂直与灯管方向的。

同理A就是表示光在C90°-270°剖面上的分布情况。

如下图：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
