极坐标配光曲线
在通过光源中心的测光平面上,测出灯具在不同角度的光强值,从一个给定的方向起,以角度为函数,将各个角度的光强用矢量标注出来,连接矢量的顶部的连线就是灯具的配光曲线。
若灯具相对光轴旋转对称,并在与光轴垂直的测光面,各个方向的光强值相等,这时,只要用通过轴线的一个测光面上的光强分布曲线就可以说明其光强的空间分布,这个曲线称为该灯具的配光曲线。
旋转轴对称灯具的配光曲线。
将画有光强分布的测光平面绕光轴旋转一周,就可以得到该灯具的光强分布。
室内照明灯具多数采用极坐标曲线表示其光强在空间的分布。
如图4.2所示为非对称配
光灯具的光强分布状况。
对于非对称灯具,通常确定与灯具长轴相垂直的C平面为参考平面,与C平面成 45°、90°、270°…平面角的面相应地称为C450、C9、C270…平面。
8角是灯具的安装倾斜角,水平安装时,8=0°。
在C系列平面内,以C平面交线作为参考轴,其角度为y=0°,称夹角γ为投光角。
表示非对称配光灯具的空间光强分布特性时一般用Co。
、C45、Cg。
三个测光面,至少要用两个测光面来说明,如图4.2 所示为 C、C平面的配光曲线。
配光曲线上每一点表示照明器在该方向上的光强。
一般设计手册和产品样本中给出照明器的配光曲线,是以光通量为10001m的假想光源来提供光强的分布特性。
如已知照明器计算点投光角y,便可以在配光曲线上查到照明器在该点上的对应光强1'。
. .以H500-XTE 60度反光杯的灯具实测配光图为例:配光曲线图根据IESNA LM-63标准所推荐的.ies文件,外围圆圈的数字表示角度,角度是指测量与极轴的夹角,每个小夹角为10度,部的数字表示光强,每个圆圈为等光强线。
此图曲线为对称配光曲线,角度为55.2度,以最大值读取,最大光强45000CD。
空间等照度曲线图以光源或灯具为中心,在空间中某一剖面上的照度相等的点的连线称为空间等照度曲线。
该曲线以直角坐标表示。
考察在灯光下10米至50米截面〔C0平面〕的照度分布状况。
有效平均照度图光通输出是指55.96度的光束角的输出,不是整灯光通量,注意区分,左边第一组数据是高度,上为英制,下为公制,第二组数据为平均照度值和最大照度值,上下对应,右边为直径。
主要用来确认灯具照度效果。
平面等照度曲线将灯具按指定高度安装,连接被照面上等照度的点的曲线称作平面等照度曲线。
灯具安装在10米高的平面等照度图,上,左坐标表示角度,下,右坐标表示距离〔直径〕,右边单位公制与英制对应。
平面照度曲线灯具安装在10米高度的平面照度图,坐标左边是平面照度,坐标下边值是中心距值。
此图可考察灯具照射效果与围。
路灯IES曲线图以LD190流明灯珠测试曲线为例四条不同角度的测试光强曲线,通常只需看C0/180,C90/270这2条即可。
可以判定灯具照射角度〔透镜角度〕C0/180 151.3度,出光是对称的,C0/270 75度,出光是偏心的。
请参照配光曲线容。
最大光强处圆锥面光强分布曲线圆锥面光强分布曲线就是固定γ角度,C角度自旋一周行成的配光形状。
这指最大光强处固定γ角度为51度。
此图可以考察灯具光线分布强度形状。
道路灯灯具灯光强度图〔圆形网图〕此图直观方便的考察灯具光强分布。
灯具利用系数曲线和水平面等照度曲线路灯利用系数曲线表示路灯在路边与屋边的利用状况,随着路边与屋边的距离比的增大利用系数增大,最后趋于饱和。
此图考察灯具屋边与路边的照射利用关系。
配光曲线的定义:配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类:配光曲线按照其对称性质通常可分为:轴向对称、对称和非对称配光。
轴向对称:又被称为旋转对称,指各个方向上的配光曲线都是基本对称的,一般的筒灯、工矿灯都是这样的配光。
对称:当灯具C0°和C180°剖面配光对称,同时C90°和C2 70°剖面配光对称时,这样的配光曲线称为对称配光非对称:就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为:窄配光( 40°)宽配光(> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样,我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来,通常我们用纵坐标来表示照明灯具的光强分布,以坐标原点为中心,把各方向上的发光强度用矢量标注出来,连接矢量的端点,即形成光强分布曲线,也叫配光曲线。
因为大部份的灯具的形状是轴对称的旋转体,其发光强度在空间的分布也是轴对称的。
所以,通过灯具轴线取任一平面,以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。
如果照明灯具发光强度在空间的分布是不对称的,例如长条形的荧光灯具,则需要用若干测光平面的光强度分布曲线来说明空间光分布。
取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面,与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。
至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。
为了便于对各种照明灯具的光分布特性进行比较,统一规定以光通量为1000流明(lm)的假想光源来提供光强分布数据。
如何看配光曲线图文解读配光曲线的定义:配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类:配光曲线按照其对称性质通常可分为:轴向对称、对称和非对称配光。
轴向对称:又被称为旋转对称,指各个方向上的配光曲线都是基本对称的,一般的筒灯、工矿灯都是这样的配光。
对 称:当灯具C0°和C180°剖面配光对称,同时C90°和C270°剖面配光对称时,这样的配光曲线称为对称配光非 对 称:就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为:窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图:T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了,要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释:T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。
0°-180°组成了一个剖面,T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如下图:知道了T和A两条曲线表示的剖面后,我们继续看看这每条曲线是如何来的。
配光曲线图解
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
以H500-XTE 60度反光杯的灯具实测配光图为例:
配光曲线图
根据IESNA LM-63标准所推荐的.ies文件,外围圆圈的数字表示角度,角度是指测量与极轴的夹角,每个小夹角为10度,内部的数字表示光强,每个圆圈为等光强线。
此图曲线为对称配光曲线,角度为度,以最大值读取,最大光强45000CD。
空间等照度曲线图
以光源或灯具为中心,在空间中某一剖面上的照度相等的点的连线称为空间等照度曲线。
该曲线以直角坐标表示。
考察在灯光下10米至50米截面(C0平面)的照度分布状况。
有效平均照度图
光通输出是指度的光束角的输出,不是整灯光通量,注意区分,左边第一组数据是高度,上为英制,下为公制,第二组数据为平均照度值和最大照度值,上下对应,右边为直径。
主要用来确认灯具照度效果。
平面等照度曲线
将灯具按指定高度安装,连接被照面上等照度的点的曲线称作平面等照度曲线。
灯具安装在10米高的平面等照度图,上,左坐标表示角度,下,右坐标表示距离(直径),右边单位公制与英制对应。
平面照度曲线
灯具安装在10米高度的平面照度图,坐标左边是平面照度,坐标下边值是中心距值。
此图可考察灯具照射效果与范围。

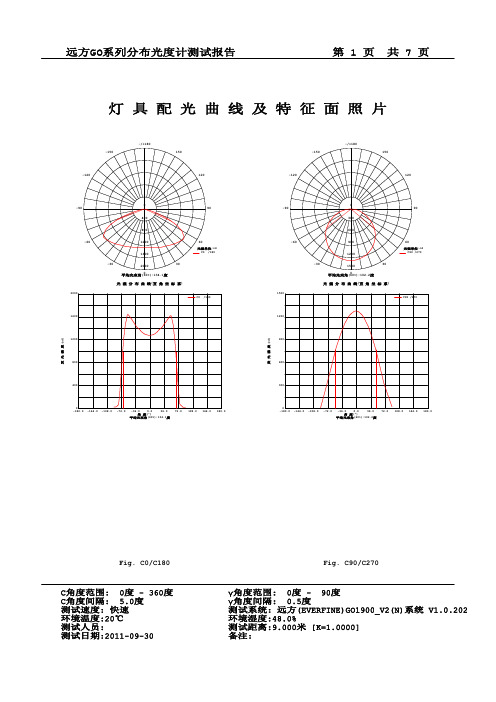

路灯IES曲线图
以LD190流明灯珠测试曲线为例
四条不同角度的测试光强曲线,通常只需看C0/180,C90/270这2条即可。
可以判定灯具照射角度(透镜角度)C0/180 度,出光是对称的,C0/270 75度,出光是偏心的。
请参照配光曲线内容。
最大光强处圆锥面光强分布曲线
圆锥面光强分布曲线就是固定γ角度,C角度自旋一周行成的配光形状。
这指最大光强处固定γ角度为51度。
此图可以考察灯具光线分布强度形状。
道路灯灯具灯光强度图(圆形网图)
此图直观方便的考察灯具光强分布。
灯具利用系数曲线和水平面等照度曲线
路灯利用系数曲线表示路灯在路边与屋边的利用状况,随着路边与屋边的距离比的增大利用系数增大,最后趋于饱和。
此图考察灯具屋边与路边的照射利用关系。
水平面绝对等照度曲线表示灯具安装高度与沿路(水平)方向的照度关系和照射距离。
灯具等光强曲线
等光强曲线:在以光源的光中心为球心的假想球面上,将发光强度相等的那些方向所对应的点连接成的曲线,或是该曲线的平面投影。
此图考察灯具照射面积分布。
