光电探测器的原理光电探测器是一种能够将光信号转换为电信号的器件,它在光通信、光电测量、光谱分析等领域有着广泛的应用。
光电探测器的原理主要基于光电效应和半导体材料的特性,下面将详细介绍光电探测器的原理。
首先,光电探测器的基本原理是光电效应。
光电效应是指当光线照射在金属或半导体表面时,光子能量被吸收,激发出电子从固体表面逸出的现象。
这些逸出的电子就构成了光电流,通过测量光电流的大小可以间接测量光的强度。
在光电探测器中,光电效应是将光信号转换为电信号的关键过程。
其次,光电探测器的原理还与半导体材料的特性密切相关。
常见的光电探测器主要有光电二极管(Photodiode)、光电导(Phototransistor)、光电二极管阵列(Photodiode Array)等。
这些光电探测器主要利用半导体材料的光电特性来实现光信号的转换。
当光线照射在半导体材料上时,会产生电子-空穴对,并在外加电场的作用下产生电流。
不同类型的光电探测器采用不同的半导体材料和工作原理,但它们都是利用半导体材料的光电特性来实现光信号的探测和转换。
除此之外,光电探测器的原理还涉及到光信号的增强和处理。
在实际应用中,光信号往往非常微弱,需要经过光电探测器的增强和处理才能得到有效的电信号。
因此,光电探测器通常会与放大器、滤波器、模数转换器等电路相结合,以实现对光信号的放大、滤波和数字化处理,最终得到精确的电信号输出。
总的来说,光电探测器的原理主要包括光电效应、半导体材料的光电特性以及光信号的增强和处理。
通过光电效应将光信号转换为电信号,利用半导体材料的特性实现光信号的探测和转换,再通过电路的增强和处理得到最终的电信号输出。
光电探测器在光通信、光电测量、光谱分析等领域有着广泛的应用,其原理的深入理解对于光电器件的设计和应用具有重要意义。
研究光电探测器的工作原理和灵敏度光电探测器是一种能够将光能转换为电信号的装置,广泛应用于光纤通信、光电测量、医学影像等领域。
本文将介绍光电探测器的工作原理以及影响其灵敏度的因素。
一、光电探测器的工作原理光电探测器的工作原理基于光电效应,即光子与物质相互作用,使得电子从物质中被激发出来。
常见的光电探测器包括光电二极管、光电三极管、光电倍增管和光电二极管阵列等。
这里以光电二极管为例进行讨论。
光电二极管是一种将光信号转换为电信号的器件,其工作原理基于光电效应和半导体材料的特性。
光电二极管通常由正负极性的半导体材料组成,如硅(Si)或锗(Ge)。
其结构包括一个P-N结和一个金属接触端。
当光照射到光电二极管的P-N结上时,光子将被半导体材料吸收,转化为电子和空穴对。
电子将在P区移动,而空穴将在N区移动,由于P-N结的特性,形成一个电势差。
由于半导体材料的精细设计,这个电势差可以被转化为一个电流信号。
光电二极管的输出电流与入射光的强度成正比,因此可以通过测量电流的大小来确定光的强度。
这种转换过程是非常快速和高效的,因此光电二极管可以用于高速数据传输和灵敏的光测量。
二、光电探测器的灵敏度光电探测器的灵敏度是指其对光信号的检测能力。
它受到多种因素的影响,包括器件本身和外部环境等。
下面将介绍主要的影响因素。
1. 光电二极管的器件特性:光电二极管的灵敏度受到器件本身的结构和材料特性的影响。
例如,使用半导体材料的光电二极管,其灵敏度通常比使用其他材料的探测器更高。
此外,器件的结构设计也会影响灵敏度,例如增加接收面积可以提高光电探测器的灵敏度。
2. 光电二极管的响应时间:响应时间是指光电二极管从光照射到输出电流达到最大值所需的时间。
响应时间越短,光电二极管对快速变化的光信号的检测能力就越强。
因此,降低响应时间可以提高光电探测器的灵敏度。
3. 光电二极管的噪声:噪声是指光电二极管在工作过程中由于各种因素引起的电流波动。
噪声会降低光电探测器的信噪比,从而影响灵敏度。
半导体光电探测器的发展与应用半导体光电探测器是一种基于半导体材料和光电效应原理构造而成的器件,可以将光信号转化成电信号。
由于其高灵敏度、高速响应和稳定性等优良特性,被广泛应用于光通信、光学成像、环境监测、医学诊断等领域。
本文将围绕半导体光电探测器的发展历程、结构及原理、现状和应用等方面展开论述。
一、发展历程半导体光电探测器的发展可以追溯到20世纪20年代,当时光电效应和半导体性质的研究取得了突破性进展。
到了20世纪50年代,半导体光电探测器开始得到广泛的关注和研究。
1960年代出现的PN结光电二极管,成为第一代光电探测器。
1980年代中期,出现了速度较快、灵敏度更高的探测器,如PIN结光电二极管、Avalanche光电探测器等。
1990年代中期以后,半导体光电探测器的研究重点开始向复杂结构和新型材料的探索转移。
目前,半导体光电探测器已经成为了光电信息处理、物理学研究和制造业等领域的重要技术。
二、结构及原理半导体光电探测器的结构基本上都是由多层P型半导体、N型半导体和Intrinsic半导体组成。
其中,P型半导体和N型半导体通过PN结连接。
当光子入射到PN结上时,会激发出电子,从而改变了PN结的电流和电压差。
Intrinsic半导体通常会被用作增加载流子储存的区域。
半导体光电探测器的工作原理是通过光电效应将光子转化成电子,从而改变器件的电学性质。
光电效应是指当光子入射到半导体材料上时,会激发出电子,从而产生电位能差。
当光照射到器件上时,产生的载流子将被探测电路收集。
三、现状目前,半导体光电探测器的技术发展已经较为成熟。
在高速通信领域,APD、PIN-TIA等探测器被广泛应用于数字光纤通信和模拟光纤通信等领域。
在太空探测领域,半导体光电探测器被用于搜集天体的光与辐射等信息。
此外,半导体光电探测器还应用于光学成像、环境监测、医学诊断等领域。
随着科技的不断进步,半导体光电探测器的应用前景将更广阔。
四、应用半导体光电探测器的广泛应用主要体现在以下几个方面:1.光通信半导体光电探测器在光通信中起着至关重要的作用。
半导体光电探测器之阳早格格创做纲要:本文介绍了光电与系统的组成、一些半导体光电探测器的处事本理及其个性,末尾叙述了光电导探测器与光伏探测器的辨别.闭键词汇:半导体光电探测器,光电系统,光电导探测器,光伏探测器弁止光电探测器是一种受光器件,具备光电变更功能.光敏器件的种类繁琐,有光敏电阻、光电二极管、光电三极管、光晶闸管、集成光敏器件等;有雪崩型的及非雪崩型的;有PN 结型、PIN结型及同量结型的等.由于光电探测器的赞同速度快,体积小,暗电流小,使之正在光纤通讯系统、光纤尝试系统、光纤传感器、光断绝器、彩电光纤传输、电视图象传输、赶快光源的光探测器、微小光旗号的探测、激光测距仪的接支器件、下压电路中的光电丈量及光电互感器、估计机数据传输、光电自动统造及光丈量等圆里得到了广大应用.半导体光电探测器是用半导体资料创造的能接支战探测光辐射的器件.光映照到器件的光敏区时,它便能将光旗号转形成电旗号,是一种光电变更功能的测光元件.它正在国防战工农业死产中有着要害战广大的应用.半导体光电探测器可分为光电导型战光伏型二种.光电导型是指百般半导体光电导管,即光敏电阻;光伏型包罗光电池、P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等.本文最先介绍了光电系统的组成,而后分别介绍其处事本理及其个性,末尾将那二类探测器举止比较.一、光电子系统的组成系统又称为收射天线,果为光波是一种电磁波,收射光教系统所起的效率战无线电收射天线所起的效率真足相共.收支进去的光旗号通过传输介量,如大气等,到达接支端.由接支光教系统或者接支天线将光散焦到光电探测器上,光电过少距离传输后会衰减,使接支到的旗号普遍很强,果此需要用前置搁大器将其搁大,而后举止解码,还本成收支端本初的待传递旗号,末尾由末端隐现器隐现出去.图1-1光电子系统图二、半导体探测器的本理1、光电导探测器光电导探测器主假如通过电阳值的变更去检测,以下尔将以光敏电阻为例介绍其处事本理.光敏电阻又称光导管, 它不极性, 杂粹是一个电阻器件, 使用时既可加曲流电压, 也不妨加接流电压.无光照时, 光敏电阻值(暗电阻)很大, 电路中电流(暗电流)很小. 当光敏电阻受到一定波少范畴的光照时, 它的阻值(明电阻)慢遽缩小, 电路中电流赶快删大. 普遍期视暗电阻越大越佳, 明电阻越小越佳,此时光敏电阻的敏捷度下. 本量光敏电阻的暗电阻值普遍正在兆欧级, 明电阻正在几千欧以下.它的处事本理图如2-1图当不光照时,Rd=10断路当有光照时,Rd= 导通2、光伏探测器光伏探测器鉴于光照爆收电势好,用测电势好的本理.它分为光电池与光电二极管二种典型,光电池主假如把光能变更为电能的器件,暂时有硒光电池、硅光电池、砷化镓及锗光电池等,但是暂时使用最广的是硅光电池.光电二级管分为P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等.以下尔将分别介绍其处事本理及其个性. 1)P-N结光电二级管2)PIN光电二级管PIN光电二极管又称赶快光电二极管,与普遍的光电二极管相比,它具备不的时间常量,并使光谱赞同范转背少波目标移动,其峰值波少可移至1.04~1.06um而与YAG激光器的收射波少相对于应.它具备敏捷度下的便宜,所以通时常使用于强光检测(线性).它的结构图如2-3所示,它是由P型半导体战N型半导体之间夹了一层本征半导体形成的.果为本征半导体近似于介量,那便相称于删大了P-N结结电容二个电极之间的距离,使结电容变得很小.其次,P型半导体战N型半导体中耗尽层的宽度是随反背电压减少而加宽的,随着反偏偏压的删大,结电容也要变得很小.由于I层的存留,而P区普遍干得很薄,进射光子只可正在I层内被吸支,而反背偏偏压主要集结正在I区,产死下电场区,I区的光死载流子正在强电场效率下加速疏通,所以载流子渡越时间常量()减小,进而革新了光电二极管的频次赞同.共时I层的引进加大了耗尽区,展宽了光电变更的灵验处事地区,进而使敏捷度得以普及.3)雪崩光电二级管雪崩光电二级管(APD)是得用光死载流子正在下电场区内的雪崩效力而赢得光电流删益,具备敏捷度下、赞同快等便宜,通时常使用于激光测距、激光雷达、强光检测(非线性).APD雪崩倍删的历程是:当光电二极管的p-n结加相称大的反背偏偏压时,正在耗尽层内将爆收一个很下的电场,它脚以使正在强电场区漂移的光死载流子赢得充分的动能,通过与晶格本子碰碰将爆收新的电子-空穴对于.新的电子-空穴对于正在强电场效率下,分别背好同的目标疏通,正在疏通历程中又大概与本子碰碰再一次爆收新的电子-空穴对于.如许反复,产死雪崩式的载流子倍减少.那个历程便是APD的处事前提.APD普遍正在略矮于反背北脱电压值的反偏偏压下处事.正在无光照时,p-n结不会爆收雪崩倍删效力.但是结区一朝有光映照,激励出的光死载流子便被临界强电场加速而引导雪崩倍删.若反背偏偏压大于反背打脱电压时,光电流的删益可达(十的六次圆)即爆收“自持雪崩倍删”.由于那时出现的集粒噪声可删大到搁大器的噪声火仄,以以致器件无法使用.4)光电三级管光电三级管与光电二极管比较,光电三级管输出电流较大,普遍正在毫安级,但是光照个性较好,多用于央供输出电流较大的场合.光电三极管有pnp战npn型二种结构,时常使用资料有硅战锗.比圆用硅资料创造的npn型结有3DU型,pnp型有3CU型.采与硅npn型光电三极管,其暗电流比锗光电三极管小,且受温度变更效率小,所以得到位广大应用.底下以3DU型光电三极管为例证明它的结构、处事本理与主要个性.3DU型光电三极管是以p型硅为基极的三极管,如图2-4(a)所示.由图可知,3DU管的结媾战一般晶体管类似,不过正在资料的掺杂情况、结里积的大小战基极引线的树立上战一般晶体管分歧.果为光电三极管要赞同光辐射,受光里即集电结(bc结)里积比普遍晶体管大.其余,它是利用光统造集电极电流的,所以正在基极上既可树立引线举止电统造,也不妨不设,真足共光一统造.它的处事本理是处事时各电极所加的电压与一般晶体管相共,即要包管集电结反偏偏置,收射正偏偏听偏偏置.由于集电结是反偏偏压,正在结区有很强的内修电场,对于3DU管去道,内修电场目标是由c到b的.战光电二极管处事本理相共,如果有光照到集电结上,激励电子-空穴对于,接着那些载流子被内修电场分散,电子流背集电极,空穴流背基极,相称于中界背基极注进一个统造电流Ib=Ip.果为收射打队结是正偏偏置的,空穴则留正在基区,使基极电位降下,收射极便有洪量电子经基极流背集电极,总的集电极电流为Ic=Ip+βIp=(1+β)Ip,式中β为电流删益系数.由此可睹,光电三极管的集电结是光电变更部分.共时集电极、基极、收射极形成一个有搁大效率的晶体管.所以正在本理上不妨把它瞅万里一个由光电二极管与一般晶体管分散而成的拉拢件,如图2-4(b)所示.光电三级管另一个个性是它的明暗电流比要比光电二极管、光电池、光电导探测器大,所以光电三极管是用去做光启闭的理念元件.3.光电导探测器与电伏探测器的辨别1)光电导探测器是均值的,而光伏探测器是结型的.2)光。

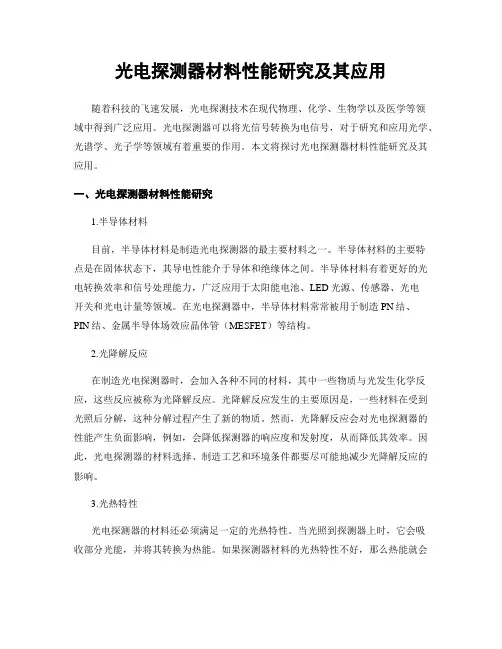

光电探测器材料性能研究及其应用随着科技的飞速发展,光电探测技术在现代物理、化学、生物学以及医学等领域中得到广泛应用。
光电探测器可以将光信号转换为电信号,对于研究和应用光学、光谱学、光子学等领域有着重要的作用。
本文将探讨光电探测器材料性能研究及其应用。
一、光电探测器材料性能研究1.半导体材料目前,半导体材料是制造光电探测器的最主要材料之一。
半导体材料的主要特点是在固体状态下,其导电性能介于导体和绝缘体之间。
半导体材料有着更好的光电转换效率和信号处理能力,广泛应用于太阳能电池、LED光源、传感器、光电开关和光电计量等领域。
在光电探测器中,半导体材料常常被用于制造PN结、PIN结、金属半导体场效应晶体管(MESFET)等结构。
2.光降解反应在制造光电探测器时,会加入各种不同的材料,其中一些物质与光发生化学反应,这些反应被称为光降解反应。
光降解反应发生的主要原因是,一些材料在受到光照后分解,这种分解过程产生了新的物质。
然而,光降解反应会对光电探测器的性能产生负面影响,例如,会降低探测器的响应度和发射度,从而降低其效率。
因此,光电探测器的材料选择、制造工艺和环境条件都要尽可能地减少光降解反应的影响。
3.光热特性光电探测器的材料还必须满足一定的光热特性。
当光照到探测器上时,它会吸收部分光能,并将其转换为热能。
如果探测器材料的光热特性不好,那么热能就会引起材料的熔化或轻微的变形,从而降低探测器的性能。
因此,保证探测器的材料具有良好的光热特性是非常必要的。
二、光电探测器的应用1.医学在医学中,光电探测器常常会用于放射性核素和其他光敏药物的探测。
通过测量药物吸收和散射光子的行为,可以确定其在体内的分布情况和聚集情况,从而进行诊治。
光电探测器还可以监测光敏材料的光降解反应,从而有效地控制药物剂量和使用频率。
2.太阳能光伏在太阳能光伏领域,光电探测器被广泛应用于太阳能电池板的表面检测、太阳能电池板的屏幕和透光度检测以及太阳能电池板的结构测试。
半导体光电探测器原理及优化方法半导体光电探测器是一种能够将光信号转化为电信号的器件,广泛应用于光通信、光电子学、光学传感等领域。
本文将介绍半导体光电探测器的工作原理,并探讨其优化方法。
一、原理半导体光电探测器是通过光生或热生成电荷载流子来实现光电转换的。
其工作原理主要涉及以下几个关键过程:1. 光吸收:当光照射到半导体材料上时,光子与原子之间发生相互作用,导致电子能级的跃迁。
这种跃迁可以通过直接带隙吸收或间接带隙吸收来实现。
2. 电荷生成:吸收能量的光子会激发半导体材料内的电子从价带跃迁到导带,形成自由电子和空穴。
这种电子空穴对的形成可以通过光电效应或热激励来实现。
3. 电荷传输:生成的电子和空穴会在半导体内发生迁移,并在外加电场的作用下分别向电极移动。
这种电荷迁移过程可以通过扩散、漂移和电场效应来实现。
4. 电荷收集:最后,电子和空穴会在电极上被收集形成电流信号。
这个过程需要有效的电荷收集区域和电荷收集结构来实现高效的电流转换。
二、优化方法为了提高半导体光电探测器的性能,可以采取以下一些优化方法:1. 材料选择:不同的半导体材料具有不同的带隙结构和光吸收特性。
根据实际需求,选择能够匹配光源波长、具有较高吸收系数和较小吸收损耗的材料,可以提高光电转换效率。
2. 结构设计:优化器件的结构设计能够有效提高电子和空穴的收集效率。
例如,在光电探测器的表面引入光栅结构,可以增加光电子的吸收深度和电子在电极上的收集效率。
3. 探测区域增大:增大探测区域可以提高器件接收光信号的能力。
通过工艺优化,增大活动面积,可以有效提高器件的灵敏度和响应速度。
4. 降低噪声:降低器件的噪声水平对于提高探测器的信噪比非常重要。
采取合适的工艺控制和电路设计,降低暗电流和暗电流噪声,可以有效提高器件的信号检测精度。
5. 温度控制:温度对半导体光电探测器的工作性能影响较大。
保持器件在适宜的温度范围内工作,可以提高器件的稳定性和可靠性。
光电探测器的制备与性能测试一、引言在人类的生活和工作中,光电探测器已经成为一种非常重要的技术手段。
光电探测器可以将光信号转化为电信号,从而可以应用于遥感、医疗、通讯等领域。
本文主要介绍光电探测器的制备方法和性能测试技术。
二、光电探测器的制备方法光电探测器的制备方法一般分为两种,一种是半导体材料制备法,另一种是光学材料制备法。
下面将对这两种制备方法进行介绍。
1.半导体材料制备法半导体材料制备法主要应用于制备半导体光电探测器。
其制备步骤主要包括以下几个方面:(1)条件准备:首先需要选择合适的半导体材料,如硅(Si)、锗(Ge)、氮化镓(GaN)等。
同时需要确保实验环境具备较高的纯净度和稳定性。
(2)生长晶体:将材料放入石墨炉或气相沉积系统中,通过加热和气相反应的方法,使材料在试样基板上生长晶体。
(3)制备器件:将生长好的晶体进行切割、抛光等工艺处理,以制备出光电探测器。
(4)测试性能:使用测试设备对制备好的光电探测器进行性能测试。
2.光学材料制备法光学材料制备法主要应用于制备光电探测器的接收光学系统。
其制备步骤主要包括以下几个方面:(1)条件准备:选择光学材料,如玻璃、石英等。
同时需要确保实验环境具备较高的纯净度和稳定性。
(2)加工材料:将所选材料进行精密加工、抛光等工序,以制备出光电探测器所需的光学部件。
(3)组装器件:将制备好的光学部件组装到光电探测器上。
(4)测试性能:使用测试设备对制备好的光电探测器进行性能测试。
三、光电探测器的性能测试技术光电探测器的性能测试技术主要包括以下几个方面:1.光电灵敏度测试光电灵敏度是指在单位光强度下,光电探测器输出的电流或电压大小。
通常使用光强调制法或直接照射法进行光电灵敏度测试。
2.响应时间测试光电探测器响应时间是指探测器的输出电流在受到刺激后,达到最大输出值所需时间。
响应时间测试主要采用电突法或脉冲照射法进行。
3.量子效率测试量子效率是指在光子刺激下光电探测器输出的电子数与入射光子数之比。

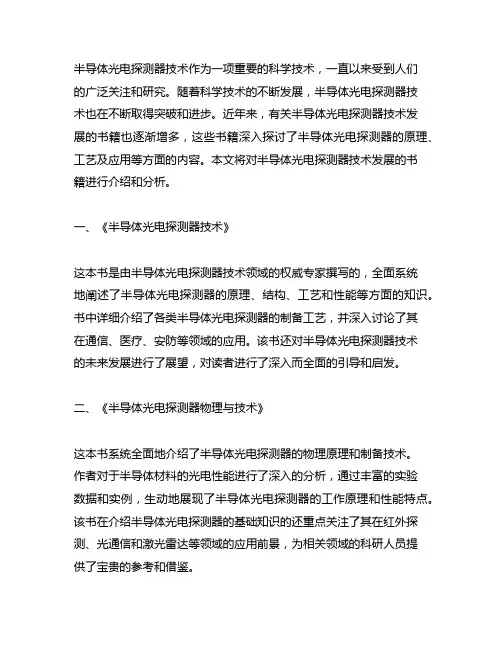

半导体光电探测器技术作为一项重要的科学技术,一直以来受到人们的广泛关注和研究。
随着科学技术的不断发展,半导体光电探测器技术也在不断取得突破和进步。
近年来,有关半导体光电探测器技术发展的书籍也逐渐增多,这些书籍深入探讨了半导体光电探测器的原理、工艺及应用等方面的内容。
本文将对半导体光电探测器技术发展的书籍进行介绍和分析。
一、《半导体光电探测器技术》这本书是由半导体光电探测器技术领域的权威专家撰写的,全面系统地阐述了半导体光电探测器的原理、结构、工艺和性能等方面的知识。
书中详细介绍了各类半导体光电探测器的制备工艺,并深入讨论了其在通信、医疗、安防等领域的应用。
该书还对半导体光电探测器技术的未来发展进行了展望,对读者进行了深入而全面的引导和启发。
二、《半导体光电探测器物理与技术》这本书系统全面地介绍了半导体光电探测器的物理原理和制备技术。
作者对于半导体材料的光电性能进行了深入的分析,通过丰富的实验数据和实例,生动地展现了半导体光电探测器的工作原理和性能特点。
该书在介绍半导体光电探测器的基础知识的还重点关注了其在红外探测、光通信和激光雷达等领域的应用前景,为相关领域的科研人员提供了宝贵的参考和借鉴。
三、《半导体光电探测器技术及应用》这本书从实际应用的角度出发,系统地介绍了半导体光电探测器的技术原理、研究现状及发展趋势。
作者以通俗易懂的方式,将复杂的理论知识转化为鲜活的案例和实践经验,有助于读者更好地理解和掌握半导体光电探测器技术。
该书还涵盖了半导体光电探测器在军事、航空航天、环境监测等领域的广泛应用,为读者呈现了半导体光电探测器技术的巨大潜力和市场前景。
四、《半导体光电探测器技术发展与应用》这本书系统地介绍了半导体光电探测器技术的发展历程、研究现状及未来趋势。
作者深入剖析了半导体光电探测器在红外成像、光通信、生物医学等领域的应用情况,并对其在新能源、新材料等领域的未来发展进行了前瞻性分析。
该书内容全面、权威,是一部系统了解半导体光电探测器技术的重要参考书。
半导体光电探测技术半导体光电探测技术的发展与应用半导体光电探测技术指的是利用半导体材料来转换光信号为电信号的一种技术。
随着科技的不断进步,半导体光电探测技术在各个领域得到了广泛的应用和发展。
在本文中,我们将探讨半导体光电探测技术的发展历程、当前的研究和应用以及未来的前景。
半导体光电探测技术起源于20世纪50年代,当时的主要应用是在军事领域。
随着半导体材料的研究和发展,光电探测器的性能不断提高,应用范围也逐渐扩大。
在20世纪80年代,随着微电子技术的进步,半导体光电探测技术得到了巨大的突破。
光电探测器的灵敏度、响应速度和噪声性能得到了极大的改善,使其在通信、医疗、能源等领域得到广泛应用。
在通信领域,半导体光电探测技术被广泛应用于光纤通信系统中。
由于光的传输速度快、带宽大,使得光纤通信成为现代通信的主流技术。
而光电探测器则是将光信号转换为电信号的重要组成部分。
通过不断提高半导体光电探测器的性能,可以实现更高速、更大容量的光纤通信传输,满足人们对通信速度的日益增长的需求。
在医疗领域,半导体光电探测技术也发挥着重要的作用。
光电探测器可以被应用于医学成像领域,如X射线成像、磁共振成像等。
通过将光信号转换为电信号,可以提供高质量、高清晰度的医学图像,帮助医生进行更精确的诊断。
同时,半导体光电探测技术也在医疗设备中得到了广泛应用,如心电图仪、血氧仪等,为医生提供了更准确、可靠的数据。
在能源领域,半导体光电探测技术也发挥着重要的作用。
太阳能光电探测器是将太阳能转换为电能的关键装置。
通过光电探测器的使用,可以实现太阳能的高效转换和利用,减少对传统能源的依赖,降低能源消耗和环境污染。
目前,太阳能光电探测技术已经取得了重大突破,不仅在城市供电中得到广泛应用,还被应用于偏远地区的电力供应,以满足人们生活和工作的需要。
未来,随着科技的不断进步,半导体光电探测技术还有巨大的发展空间。
可以预见的是,在通信、医疗、能源等领域,半导体光电探测技术将继续发挥重要作用。
光电导探测器的原理光电导探测器是一种常见的光电转换器件,能够将光信号转化为电信号。
它广泛应用于光通信、光电子设备和光测量等领域。
本文将从光电导探测器的原理出发,详细介绍其工作原理、分类以及应用。
光电导探测器的工作原理基于光电效应,即光照射到物质上会产生电子-空穴对。
在光电导探测器中,一般采用半导体材料作为光电转换元件。
当光照射到半导体材料上时,光子能量将被传递给半导体中的电子,使其从价带跃迁到导带,形成电子-空穴对。
光电导探测器通常由光电导层、电极和支撑结构组成。
光电导层是光电转换的关键部分,一般采用具有高载流子迁移率的半导体材料,如硅(Si)或锗(Ge)。
当光照射到光电导层上时,光子能量将激发光电导层中的电子,使其跃迁到导带,形成电流。
电极用于收集电流信号,一般采用金属材料。
支撑结构则用于固定光电导层和电极,保证其稳定性和可靠性。
根据光电导层的材料和结构不同,光电导探测器可以分为多种类型。
常见的光电导探测器包括PIN型光电导探测器、APD型光电导探测器和光电二极管。
PIN型光电导探测器是最常见的一种光电导探测器。
它由P型半导体、N型半导体和中间的Intrinsic层组成。
当光照射到Intrinsic层时,产生的电子-空穴对将在电场作用下被分离,从而产生电流。
PIN型光电导探测器具有宽波长响应范围、低噪声和高速响应等优点,广泛应用于光通信和光测量领域。
APD型光电导探测器是一种增强型光电导探测器,通过引入雪崩效应来增强光电转换效率。
APD型光电导探测器在Intrinsic层中引入高场区,当光照射到高场区时,电子-空穴对将在电场作用下进行雪崩增强,从而产生更大的电流。
APD型光电导探测器具有高增益、高灵敏度和高速响应等优点,广泛应用于低光水平检测和光通信领域。
光电二极管是一种简单的光电导探测器,由P型半导体和N型半导体构成。
当光照射到光电二极管时,产生的电子-空穴对将在PN结处被分离,形成电流。
光电二极管具有简单的结构和快速的响应速度,广泛应用于光电子设备和光测量领域。
半导体光电探测器的研究与发展半导体光电探测器,是一种将光电转换原理应用于电子学领域的关键技术。
它能够将输入的光信号转换为电信号,并且在光信息的处理、传输、检测、控制等多方面具有重要的作用。
随着信息技术的不断进步,半导体光电探测器也越来越受到关注和研究。
一、半导体光电探测器的原理和分类半导体光电探测器的核心部分是光敏器件。
一般来说,光敏器件是通过半导体材料制备而成的。
当光照射在半导体材料上时,可以激发出其中的电子,在电场的作用下形成电流,从而实现光与电的转换。
目前,半导体光电探测器主要根据其光电转换原理,可以分为以下几类:1. 光电二极管(Photodiode)光电二极管是一种最常见的半导体光电探测器。
它是通过把半导体材料的P区和N区直接接触而成的。
当光照射在P、N结处时,会产生光生载流子,并形成电流。
光电二极管的特点在于它的响应速度比较快,而且能够进行强光干扰抑制。
2. 光电倍增管(Photomultiplier Tube)光电倍增管是一种基于近代电子技术的高灵敏度光电探测器。
它主要是通过连续的倍增过程来实现信号的放大,从而提高探测器灵敏度。
光电倍增管的特点在于它具有极高的增益,能够探测到极微弱的光信号。
3. APD(Avalanche Photodiode)APD又称雪崩光电二极管,是一种基于雪崩放大效应的半导体光电探测器。
其制备方法同样也是在P区和N区之间直接接触。
当光照射在器件中时,电子和正空穴会因为电场的作用而产生加速和碰撞,最终引发更多的载流子,从而实现信号的放大。
二、半导体光电探测器在应用领域中的应用半导体光电探测器主要被应用在光通信、激光雷达、医学影像、空间探测等多个领域中。
以下是半导体光电探测器在不同领域的应用:1. 光通信随着信息时代的到来,人们对于通讯速度的要求也越来越高。
在光通信中,半导体光电探测器可以将光信号转化为电信号,从而实现信息传输。
同时,它还可以实现光网络中的光双工作用,这在现代光通信中是非常重要和不可或缺的。
光电探测器工作原理
光电探测器是一种能够将光信号转化为电信号的器件。
它的工作原理基于光电效应和半导体材料的特性。
光电效应是指当光照射到物质表面时,能量足够大的光子会导致表面材料中的电子从价带跃迁到导带。
这个现象可以在金属和半导体材料中观察到。
在光电探测器中,使用的是半导体材料。
半导体材料通常被分为N型和P型两种,其中N型材料富含自由电子,而P型材料富含空穴(缺少电子的位置)。
当将这两种材料结合在一起时,形成了一个PN结。
PN结中,N 型和P型材料的自由电子和空穴会发生扩散和结合的过程,形成一个电势差。
当光照射到PN结上时,光子的能量会被电子或空穴吸收,导致它们跃迁到相应的能级。
如果光子的能量足够大,电子或空穴可以跃迁到对方的区域,称为光生载流子。
这些光生载流子会造成电子和空穴浓度的增加,从而改变PN结中的电势差。
这个电势差变化会导致电流的产生。
为了增强光电探测器的灵敏度和响应速度,通常会在PN结周围加上反射层和透镜,以便更好地收集和聚焦光线。
此外,探测器还可以通过外部电压来控制电势差的大小,从而调节电流的输出。
总的来说,光电探测器的工作原理就是利用光电效应在半导体
材料中产生光生载流子,从而导致电势差的变化,进而产生电流信号。
这种原理可以应用于许多领域,包括光通信、光谱分析、太阳能电池等。
半导体光电探测器的制备及其应用研究随着科技的不断进步,人们对新材料的研究和应用也越来越深入。
半导体材料作为一种重要的功能材料,在信息、电子等领域有着广泛的应用。
而其中的光电探测器则是半导体材料应用的重要组成部分。
本文将针对半导体光电探测器的制备及其应用进行探讨。
一、半导体光电探测器概述半导体光电探测器是指利用半导体材料作为检测元件并通过其结构设计使其对光信号转换成电信号的器件。
根据其基本原理,可以将光电探测器分为两类:光电二极管和光电倍增管。
光电二极管主要由PN结组成,当光照射到PN结时,光电子和空穴会在PN结内部释放,形成一个电荷对,并导致PN结中载流子的扩散和漂移。
此时,如果PN结中的电场适当调整,就可以使得电荷对被不对称地移动到PN结中的一个极端,形成电荷分离。
最终产生的电信号与光入射到光电二极管的能量密度成正比。
光电倍增管则主要通过二次发射的方式将光信号转变为电信号。
光电倍增管一般由光阴极、象增加管和输出结构三个部分组成。
当光照射到光阴极时,光电子被激发而成为自由电子,进入极小场镜面,由于其表面粗糙,自由电子将相继发生多次离子化,进而产生大量二次电子。
这些二次电子在愈来愈强的电场的作用下,被加速到像增加管中,并在其中产生电子增益效应,使得输出电流远大于输入光信号。
二、半导体光电探测器制备技术面对不同应用场景的需要,对半导体光电探测器的性能和可靠性有着不同的要求。
因此,在制备半导体光电探测器时需要科学地选择合适的半导体材料、器件结构及制备技术。
半导体光电探测器的制备主要分为四个方面:半导体材料选择、器件结构设计、微纳加工工艺和封装技术。
1.半导体材料选择根据不同应用的需求,半导体材料可以选择Silicon(Si)、Indium gallium arsenide(InGaAs)、Gallium arsenide(GaAs)、Mercury cadmium telluride(HgCdTe)等材料。
半导体光电探测器摘要:本文介绍了光电与系统的组成、一些半导体光电探测器的结构和工作原理,最后阐述了光电导探测器与光伏探测器的区别。
关键词:半导体光电探测器,光电系统,光电导探测器,光伏探测器Semiconductor photoelectric detectorAbstract:This paper introduces the composition of photoelectric and system, the structure and working principle of some semiconductor photoelectric detector,finally describes the distinction of photoconductive detector and photovoltaic detector.Key words:semiconductor photoelectric detector,photoelectric system,photoconductive detector,photovoltaic detector引言光电探测器是一种受光器件,具有光电变换功能。
光敏器件的种类繁多,有光敏电阻、光电二极管、光电三极管、光晶闸管、集成光敏器件等;有雪崩型的及非雪崩型的;有PN结型、PIN结型及异质结型的等。
由于光电探测器的响应速度快,体积小,暗电流小,使之在光纤通讯系统、光纤测试系统、光纤传感器、光隔离器、彩电光纤传输、电视图象传输、快速光源的光探测器、微弱光信号的探测、激光测距仪的接收器件、高压电路中的光电测量及光电互感器、计算机数据传输、光电自动控制及光测量等方面得到了广泛应用。
半导体光电探测器是用半导体材料制作的能接收和探测光辐射的器件。
光照射到器件的光敏区时,它就能将光信号转变成电信号,是一种光电转换功能的测光元件。
它在国防和工农业生产中有着重要和广泛的应用。
半导体光电探测器可分为光电导型和光伏型两种。
光电导型是指各种半导体光电导管,即光敏电阻;光伏型包括光电池、P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等。
本文首先介绍了光电系统的组成,然后分别介绍了各元件的结构和工作原理,最后将这两类探测器进行比较。
一、光电子系统的组成现代光电子系统非常复杂,但它的基本组成可用图1-1-1来说明:待传送信号经过编码器编码后加到调制器上去调制光源发出的光,被调制后的光由发射光学系统发送出去。
发射光学系统又称为发射天线,因为光波是一种电磁波,发射光学系统所起的作用和无线电发射天线所起的作用完全相同。
发送出去的光信号经过传输介质,如大气等,到达接收端,由接收光学系统或接收天线将光聚焦到光电探测器上,光电过长距离传输后会衰减,使接收到的信号一般很弱,因此需要用前置放大器将其放大,然后进行解码,还原成发送端原始的待传送信号,最后由终端显示器显示出来。
图1-1-1光电子系统图二、半导体探测器的原理1、光电导探测器光电导探测器主要是通过电阴值的变化来检测,以下我将以光敏电阻为例介绍其工作原理。
光敏电阻的结构如图2-1-1所示。
管芯是一块安装在绝缘衬底上带有两个欧姆接触电极的光电导体。
光导体吸收光子而产生的光电效应,只限于光照的表面薄层,虽然产生的载流子也有少数扩散到内部去,但扩散深度有限,因此光电导体一般都做成薄层。
为了获得高的灵敏度,光敏电阻的电极一般采用硫状图案,结构见下图。
图2-1-1 光敏电阻的结构图图2-1-2 工作原理光敏电阻又称光导管,它没有极性,纯粹是一个电阻器件,使用时既可加直流电压,也可以加交流电压。
无光照时,光敏电阻值(暗电阻)很大,电路中电流(暗电流)很小。
当光敏电阻受到一定波长范围的光照时,它的阻值(亮电阻)急剧减少,电路中电流迅速增大。
一般希望暗电阻越大越好,亮电阻越小越好,此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧级,亮电阻在几千欧以下。
它的工作原理图如2-1-2图所示。
2、光伏探测器光伏探测器基于光照产生电势差,用测电势差的原理。
它分为光电池与光电二极管两种类型,光电池主要是把光能转换为电能的器件,目前有硒光电池、硅光电池、砷化镓及锗光电池等,但目前运用最广的是硅光电池。
光电二级管分为P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等。
以下我将分别介绍其结构和工作原理。
1)P-N结光电二级管图2-2-1 2DU和2CU的结构图按衬底的导电类型号不同,硅光电二极管也分为两种类型:2CU型和2DU型。
其中2CU型是以n-si为衬底,有两个引出线:前极和后极;2DU型是以p-si为衬底,有三个引出线:前极、后极和环极。
它们的结构图如图2-2-1所示。
原理示意图如2-2-2所示图2-2-2 P-N结光电二级管的原理图依据p-n结光电导效应,器件两端外回反向偏压,入射光从P侧进入,被半导体材料吸收,产生电子-空穴对。
结区内和其附近产生的光生载流子受电场的作用漂移过结,形成光电流。
不加电压时相当于光电池。
加正向偏压时,与普通的二极管一样,只有单向导电性,表现不出它的光电效应。
2)PIN光电二级管PIN光电二极管又称快速光电二极管,与一般的光电二极管相比,它具有不的时间常量,并使光谱响应范转向长波方向移动,其峰值波长可移至1.04~1.06um而与YAG激光器的发射波长相对应。
它具有灵敏度高的优点,所以通常用于弱光检测(线性)。
图2-2-3 PIN管结构示意图它的结构图如2-2-3所示,它是由P型半导体和N型半导体之间夹了一层本征半导体构成的。
因为本征半导体近似于介质,这就相当于增大了P-N结结电容两个电极之间的距离,使结电容变得很小。
其次,P型半导体和N型半导体中耗尽层的宽度是随反向电压增加而加宽的,随着反偏压的增大,结电容也要变得很小。
由于I层的存在,而P区一般做得很薄,入射光子只能在I层内被吸收,而反向偏压主要集中在I区,形成高电场区,I区的光生载流子在强电场作用下加速运动,所以载流子渡越时间常量减小,从而改善了光电二极管的频率响应。
同时I层的引入加大了耗尽区,展宽了光电转换的有效工作区域,从而使灵敏度得以提高。
3)雪崩光电二级管雪崩光电二级管(APD)是得用光生载流子在高电场区内的雪崩效应而获得光电流增益,具有灵敏度高、响应快等优点,通常用于激光测距、激光雷达、弱光检测(非线性)。
图2-2-4 APD的结构APD的结构如图2-2-4所示,n+层是高掺杂的n型半导体;p层是p型半导体;i层是轻掺杂的p型半导体,近于本征;p+是高掺杂的p型半导体。
APD雪崩倍增的过程是:当光电二极管的p-n结加相当大的反向偏压时,在耗尽层内将产生一个很高的电场,它足以使在强电场区漂移的光生载流子获得充分的动能,通过与晶格原子碰撞将产生新的电子-空穴对。
新的电子-空穴对在强电场作用下,分别向相反的方向运动,在运动过程中又可能与原子碰撞再一次产生新的电子-空穴对。
如此反复,形成雪崩式的载流子倍增加。
这个过程就是APD 的工作基础。
APD一般在略低于反向南穿电压值的反偏压下工作。
在无光照时,p-n结不会发生雪崩倍增效应。
但结区一旦有光照射,激发出的光生载流子就被临界强电场加速而导致雪崩倍增。
若反向偏压大于反向击穿电压时,光电流的增益可达(十的六次方)即发生“自持雪崩倍增”。
由于这时出现的散粒噪声可增大到放大器的噪声水平,以致使器件无法使用。
4)光电三级管光电三级管是在光电二极管的基础上发展起来的,不但能进行光电转换,还具有放大作。
与光电二极管比较,光电三级管输出电流较大,一般在毫安级,但光照特性较差,多用于要求输出电流较大的场合。
光电三极管有pnp和npn型两种结构,常用材料有硅和锗。
例如用硅材料制作的npn型结有3DU型,pnp型有3CU型。
采用硅npn型光电三极管,其暗电流比锗光电三极管小,且受温度变化影响小,所以得到位广泛应用。
下面以3DU型光电三极管为例说明它的结构和工作原理。
图2-2-5(a)2DU型光电三极管的结构 2-2-5(b)简化原理3DU型光电三极管是以p型硅为基极的三极管,如图2-2-5(a)所示。
由图可知,3DU管的结构和普通晶体管类似,只是在材料的掺杂情况、结面积的大小和基极引线的设置上和普通晶体管不同。
因为光电三极管要响应光辐射,受光面即集电结(bc结)面积比一般晶体管大。
另外,它是利用光控制集电极电流的,所以在基极上既可设置引线进行电控制,也可以不设,完全由光来控制。
它的工作分为两个过程:光电转换和光电放大。
光电转换是在基极和集电极之间的p-n 结进行。
二极管反向偏置,集电极电压高于基极,光生载流子流过此结形成光电流;光电放大是光生电流由基极进入发射极,从而在集电极回路中得到一个放大的信号电流,放大原理与一般晶体管相同,即要保证集电结反偏置,发射结正偏置。
唯一的区别是一般晶体管是同基极向发射极注入载流子来控制发射区的扩散电流,而光电三极管是由光生载流子注入到发射结来探制发射区的扩散电流。
在原理上可以把光电三极管看成是一个由光电二极管与普通晶体管结合而成的组合件,如图2-2-5(b)所示。
因为发射击队结是正偏置的,空穴则留在基区,使基极电位升高,发射极便有大量电子经基极流向集电极,总的集电极电流为Ic=Ip+βIp=(1+β)Ip,式中β为电流增益系数。
由此可见,光电三极管的集电结是光电变换部分。
同时集电极、基极、发射极构成一个有放大作用的晶体管。
光电三级管另一个特点是它的亮暗电流比要比光电二极管、光电池、光电导探测器大,所以光电三极管是用来作光开关的理想元件。
三、光电导探测器与电伏探测器的区别1)光电导探测器是均值的,而光伏探测器是结型的。
2)光电导探测器没有极性,而光伏探测器是有极性的。
3)光电导探测器是多子运动,而光伏探测器是少子运动。
光电导探测器频率低(us级)而光伏探测器频率高(ps级)。
四、展望半导体光电探测器由于体积小,重量轻,响应速度陕,灵敏度高,易于与其它半导体器件集成,是光源的最理想探测器,可广泛用于光通信、信号处理、传感系统和测量系统。
最近几年,由于超高速光通信、信号处理、测量和传感系统的需要,需要超高速高灵敏度的半导体光电探测器。
为此半导体光电探测器正朝着超高速、高灵敏度、宽带宽以及单片集成的方向发展,它可广泛地应用于光通信、信号处理、传感系统和测量系统,具有很广阔的发展前景。
五、参考文献[1] 光电探测器原理及其应用雷肇棣西南技术物理研究所,成都610041[2] 半导体光电探测器张佐兰孟江生陈卫东魏同立东南大学徽电子中心[3] 国外1.3一1.6pm光纤通信系统用超高速(ps)光电探测器概述文·继·秀重庆光电技术研究所[4] 光电探测器的电噪声及其应用林丽艳杜磊何亮陈文豪西安电子科技大学技术物理学院陕西西安710071[5] 光电系统与信号处理叶嘉雄常大定陈汝钧编著科技出版社光学工程一班袁婷S100200158。
