半导体的光电效应发布日期:2008-04-25 我也要投稿!作者:网络阅读: 787[ 字体选择：大中小]一、半导体的能带结构按照量子力学理论,由于物质内原子间靠得很近,彼此的能级会互相影响,而使原子能级展宽成一个个能带。

又由于电子是费米子,遵从泡利不相容原理。

电子以能量大小为序,从基态开始,每个量子态上一个电子向上填充,直填到费米能εF为止。

再上面的能级都是空的。

被电子填满的能带叫满带。

满带中的电子如同很多人挤在一个狭小的空间,谁也动不了。

所以,虽然有许多电子,但是不能形成定向移动,因而满带中的电子不是载流子,是不能导电的。

全部空着的能带称为空带。

能带间的间隔叫带隙(用Eg表示)或禁带,禁带不允许有电子存在。

图1所示的是导体、绝缘体、半导体的能带结构示意图。

如图1(a)所示,导体的费米能级εF在一个能带的中央,该能带被部分填充。

由于能带的亚结构之间的能量相差很小,因此这时只需很少的能量(如一外加电场),就能把电子激发到空的能级上,形成定向移动的电流。

这正是具有这种能带结构的物质被称为导体的原因。

如果某一能带刚好被填满,它与上面的空带间隔着一个禁带,此时大于带隙间隔的能量才能把电子激发到空带上去。

一般带隙较大(大于10eV数量级)的物质,被称为绝缘体,如图1(b)所示;而带隙较小(小于1eV数量级)的物质,被称为半导体,如图1(c)所示。

半导体的费米能级位于满带与空带之间的禁带内,此时紧邻着禁带的满带称为价带,而上面的空带称为导带。

如果由于某种原因将价带顶部的一些电子激发到导带底部,在价带顶部就相应地留下一些空穴,从而使导带和价带都变得可以导电了。

所以半导体的载流子有电子和空穴两种。

可见,半导体介于导体与绝缘体之间的特殊的导电性是由它的能带结构决定的。

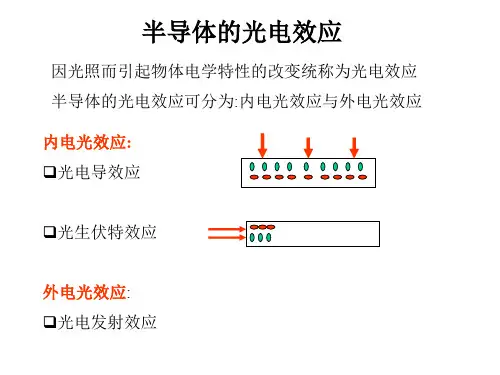

二、半导体的内光电效应当光照射到半导体表面时,由于半导体中的电子吸收了光子的能量,使电子从半导体表面逸出至周围空间的现象叫外光电效应。

利用这种现象可以制成阴极射线管、光电倍增管和摄像管的光阴极等。

半导体的光电效应

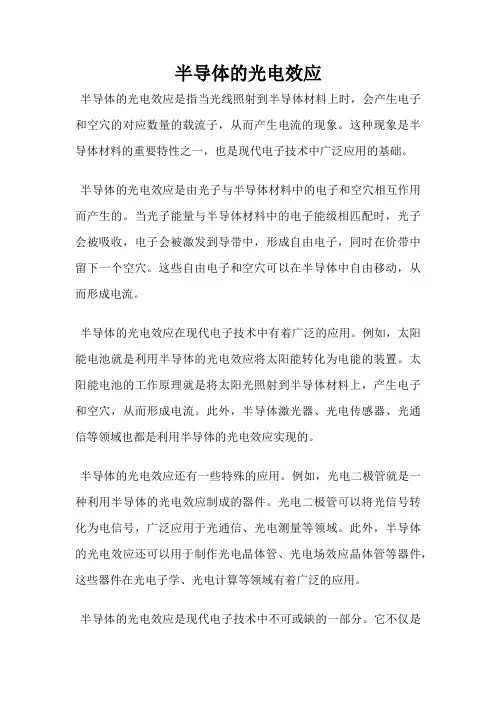

半导体的光电效应是指当光线照射到半导体材料上时，会产生电子和空穴的对应数量的载流子，从而产生电流的现象。

这种现象是半导体材料的重要特性之一，也是现代电子技术中广泛应用的基础。

半导体的光电效应是由光子与半导体材料中的电子和空穴相互作用而产生的。

当光子能量与半导体材料中的电子能级相匹配时，光子会被吸收，电子会被激发到导带中，形成自由电子，同时在价带中留下一个空穴。

这些自由电子和空穴可以在半导体中自由移动，从而形成电流。

半导体的光电效应在现代电子技术中有着广泛的应用。

例如，太阳能电池就是利用半导体的光电效应将太阳能转化为电能的装置。

太阳能电池的工作原理就是将太阳光照射到半导体材料上，产生电子和空穴，从而形成电流。

此外，半导体激光器、光电传感器、光通信等领域也都是利用半导体的光电效应实现的。

半导体的光电效应还有一些特殊的应用。

例如，光电二极管就是一种利用半导体的光电效应制成的器件。

光电二极管可以将光信号转化为电信号，广泛应用于光通信、光电测量等领域。

此外，半导体的光电效应还可以用于制作光电晶体管、光电场效应晶体管等器件，这些器件在光电子学、光电计算等领域有着广泛的应用。

半导体的光电效应是现代电子技术中不可或缺的一部分。

它不仅是
太阳能电池、光电二极管等器件的基础，还为光通信、光电测量等领域的发展提供了重要的支持。

随着科技的不断进步，半导体的光电效应还将有更广泛的应用前景。

半导体的光电效应：从光伏发电到激光器应
用
半导体材料的光电效应是指能量转换的过程，即将光能转换成电能或将电能转换成光能。

这种效应被广泛应用于太阳能电池、光电探测器、激光器等。

光伏发电是半导体光电效应最常见的应用之一。

太阳能电池就是利用半导体光电效应将光能转化为电能的设备。

太阳能电池的主要材料是硅、硒化镉、氧化锌等半导体材料。

太阳能电池的工作原理是，当光线照射到太阳能电池上时，光子的能量被半导体吸收，形成电子-空穴对，产生电荷运动，导致电流的流动，从而产生电能。

除了光伏发电外，光电探测器也是半导体光电效应的常见应用之一。

光电探测器是一种将光信号转化为电信号的器件。

当光线照射到半导体上时，会激发出电子，从而产生电信号。

光电探测器的种类很多，主要分为光电倍增管、光电二极管、光电子啪啪声管等。

半导体的光电效应还被广泛地应用于激光器。

激光器是一种能够产生高度聚焦光束的器件。

其中半导体激光器是一种基于半导体材料光电效应的激光器。

半导体激光器具有体积小、功耗少、效率高等优点，因此在通信、制造、医疗等领域有着广泛的应用。

总之，半导体材料的光电效应是当今科技进步的重要基石之一。

未来随着科技的不断发展，半导体光电材料会有更多的创新应用，为人类带来更多的便利和福利。

半导体的光电效应光电效应是指当光照射到物质表面时，物质会吸收光的能量并产生电子的释放现象。

这一现象在半导体材料中尤为显著，对于现代电子技术的发展起到了重要的推动作用。

半导体是一种介于导体和绝缘体之间的材料，具有导电性能。

它的导电性质可以通过控制光照来实现，这就是光电效应。

半导体的光电效应可以分为两种类型：光电发射和光电流。

光电发射是指当光照射到半导体材料表面时，光子的能量被半导体的原子或分子吸收，使得其内部的电子获得足够的能量跃迁到导带中，从而形成电流。

这种现象被广泛应用于光电子器件，如光电二极管、光电倍增管等。

光电发射的特点是其电流与光照强度成正比，且电流随着光照强度增加而增加。

另一种光电效应是光电流。

光电流是指当光照射到半导体材料表面时，光子的能量被吸收后产生的电子和空穴对在电场的作用下向两个不同的方向移动，从而形成电流。

光电流的大小与光照强度成正比，但与光电发射不同的是，光电流的大小还与半导体材料的结构和性质有关。

光电流的产生在太阳能电池等光电器件中得到了广泛应用。

半导体的光电效应是由半导体材料的能带结构决定的。

能带是指电子在固体中运动所能具有的能量范围。

在半导体材料中，价带是指电子占据的能量范围，而导带是指电子可以自由移动的能量范围。

当光子的能量大于半导体材料的带隙时，光子的能量可以被半导体材料吸收，使得其内部的电子跃迁到导带中，从而形成电流。

半导体的光电效应不仅在光电子器件中有着广泛的应用，而且在光通信、光储存和光计算等领域也起到了重要的作用。

例如，光纤通信系统中的光电二极管就是利用光电效应将光信号转换为电信号的关键元件之一。

此外，光电效应还可以用于光谱分析、光学测量和光探测等领域。

半导体的光电效应是一项重要的物理现象，它的应用不仅推动了电子技术的发展，而且在光通信、光存储和光计算等领域也起到了关键的作用。

随着科学技术的不断发展，相信光电效应在更多领域将发挥出更大的潜力，为人类带来更多的福祉。

半导体光生伏特效应原理半导体光生伏特效应的原理可以通过光生载流子的产生和漂移来解释。

当光照射到半导体材料表面时，光子能量被传递给材料中的原子、分子或离子，导致电子从价带跃迁到导带形成载流子对。

光照下产生的电子称为光生电子，同时也有正空穴和光子活化材料内其他载流子。

产生的光生载流子会被电场或外加电压作用下，发生漂移并集聚在材料的相应区域，形成电势差。

当这种电势差达到一定程度时，就会出现光电流。

光电流的强度与光照强度成正比，并且与光子能量有关。

半导体光生伏特效应的关键是光生载流子的产生和漂移。

光生载流子的产生是通过光激发半导体材料内的电子跃迁实现的。

在纳米级量子点半导体材料中，由于量子尺寸效应和禁带边缘变化，光子能量比较低时也能够产生光生载流子。

光生载流子的漂移主要是受电势差和外加电压的影响。

电场作用下，载流子沿着电场方向漂移，并在电势差较大的地方累积。

外加电压也可以提供附加的驱动力，加速光生载流子的漂移。

半导体光生伏特效应在光电二极管中得到了广泛应用。

光电二极管是一种能够将光能转换为电能的器件，其基本结构由大面积P型和N型半导体组成。

当光照射到P型半导体区域时，光生载流子在电场和电势差的驱动下，被引导至N型半导体区域，产生电势差。

这个电势差可以通过外部电路测量，从而得到光照的信息。

除了光电二极管，半导体光生伏特效应还可以应用于太阳能电池、光敏电阻、光电导体和光伏电池等器件中。

这些器件都是利用半导体材料的光生伏特效应，将光能转化为电能或光电信号。

总结起来，半导体光生伏特效应是一种将光能转换为电能的现象，主要通过光激发半导体材料产生光生载流子，然后利用电场和电势差使载流子漂移，最终产生电势差和光电流。

这个效应在光电转换器件中发挥着重要作用，为光电子技术的发展提供了基础。
