基于MATLAB的异步电机转子磁场定向矢量控制系统仿真

目录1 异步电动机矢量控制原理 (2)2 坐标变换 (3)2.1 坐标变换基本思路 (3)2.2 三相——两相坐标系变换（3/2变换） (4)2.3 旋转变换 (5)3 转子磁链计算 (6)4 矢量控制系统设计 (7)4.1 矢量控制系统的电流闭环控制方式思想 (7)4.2 MATLAB系统仿真系统设计 (8)4.3 PI调节器设计 (9)5 仿真结果 (10)5.1 电机定子侧的电流仿真结果 (10)5.2 电机输出转矩仿真结果 (11)心得体会 (13)参考文献 (14)异步电机矢量控制Matlab 仿真实验1 异步电动机矢量控制原理矢量控制系统的基本思路是以产生相同的旋转磁动势为准则,将异步电动机在静止三相坐标系上的定子交流电流通过坐标变换等效成同步旋转坐标系上的直流电流,并分别加以控制,从而实现磁通和转矩的解耦控制,以达到直流电机的控制效果。

所谓矢量控制，就是通过矢量变换和按转子磁链定向，得到等效直流电动机模型，在按转子磁链定向坐标系中，用直流电动机的方法控制电磁转矩与磁链,然后将转子磁链定向坐标系中的控制量经变换得到三相坐标系的对应量，以实施控制。

其中等效的直流电动机模型如图1-1所示，在三相坐标系上的定子交流电流i A 、i B 、i C ，通过3/2变换可以等效成两相静止正交坐标系上的交流i sα和i sβ，再通过与转子磁链同步的旋转变换，可以等效成同步旋转正交坐标系上的直流电流i sm 和i st 。

图1-1 异步电动机矢量变换及等效直流电动机模型在三相坐标系上的定子交流电流,,A B C i i i ,通过3/2变换可以等效成两相静止正交坐标系上的交流s i α和s i β再通过与转子磁链同步的旋转变换，可以等效成同步旋转正交坐标系上的直流电流sm i 和st i 。

m 绕组相当于直流电动机的励磁绕组，sm i 相当于励磁电流，t 绕组相当于电枢绕组，st i 相当于与转矩成正比的电枢电流。

摘要本文对三相异步电动机按转子磁链定向的矢量控制系统进行了计算机仿真研究，运用Matlab/Simulink和SimPowerSystem工具箱及面向系统电气原理结构图的仿真方法，实现了带转矩内环的转速、磁链闭环矢量控制系统的建模与仿真；重点介绍了调速系统的建模和调节器参数的设置，给出了矢量交流调速系统的仿真模型和仿真结果非常接近实际情况，说明了仿真模型的正确性。

关键词：异步电动机；交流调速；矢量控制目录摘要 01概述 (1)2总系统设计 (2)3子系统设计 (6)3.1 转速控制器 (6)3.2 定向控制器 (6)4三相异步电动机磁场定向矢量控制系统仿真 (8)4.1参数给定 (8)4.2系统仿真 (10)总结 (12)参考文献 (13)附录 (14)1概述交流调速技术在工业领域的各个方面应用很广，对于提高电力传动系统的性能有着重要的意义，由于电力传动系统的复杂性和被控对象的特殊性，使得对它的建模与仿真一直是研究的热点。

对其仿真研究不能像控制系统那样可用各环节简化传递函数来表示，这样会有很多重要环节被忽略，完全体现不了交流调速系统的整体结构和各个环节点上的信号状态。

对电气传动系统的建模仿真力求达到与实际系统相一致，Matlab提供的Simulink中的电力系统工具箱（SimPowerSystems）能很好地满足这一要求。

以往对电气传动系统的仿真研究主要集中在电机的建模和仿真，最近，许多对复杂电力传动系统的建模仿真方法已提出，主要有运用仿真工具箱对电力传动系统建模仿真和将电力传动系统的功能单元模块化的仿真建模。

由于三相异步电动机是一个多变量、强耦合非线性系统，存在着高性能上难以控制的问题。

矢量控制技术有按转子磁链定向和按定子磁链定向的控制等策略。

按转子磁链定向矢量控制给出了交流电动机的基本解耦控制方法。

在设计调速系统过程中，利用Matlab按转子磁链定向矢量控制的交流调速系统仿真，正确的应用坐标变换模块是建立转子磁链模型的基础。

基于MatlabSimulink的异步电机矢量控制系统仿真一、本文概述随着电力电子技术和控制理论的不断发展，异步电机矢量控制系统已成为现代电机控制领域的重要分支。

该系统通过精确控制异步电机的磁通和转矩，实现了对电机的高效、稳定和动态性能的优化。

Matlab/Simulink作为一种强大的仿真工具，为异步电机矢量控制系统的研究和设计提供了便捷的平台。

本文旨在探讨基于Matlab/Simulink的异步电机矢量控制系统仿真方法。

文章将简要介绍异步电机矢量控制的基本原理和关键技术，包括空间矢量脉宽调制（SVPWM）技术、转子磁链观测技术以及矢量控制策略等。

详细阐述如何利用Matlab/Simulink搭建异步电机矢量控制系统的仿真模型，包括电机模型、控制器模型以及系统仿真模型的构建过程。

文章还将探讨仿真模型的参数设置、仿真过程以及仿真结果的分析方法。

通过本文的研究，读者可以深入了解异步电机矢量控制系统的基本原理和仿真方法，掌握基于Matlab/Simulink的仿真技术，为异步电机矢量控制系统的实际设计和应用提供有益的参考和借鉴。

本文的研究也有助于推动异步电机矢量控制技术的发展和应用领域的拓展。

二、异步电机基本原理异步电机，又称感应电机，是一种广泛应用于工业领域的电动机。

其基本原理基于电磁感应和电磁力作用。

异步电机主要包括定子（静止部分）和转子（旋转部分）。

定子通常由铁芯和三相绕组构成，而转子则可能由实心铁芯、鼠笼型或绕线型结构组成。

当异步电机通电时，定子绕组中的三相电流会产生旋转磁场。

这个旋转磁场与转子中的导体相互作用，根据法拉第电磁感应定律，会在转子导体中产生感应电动势和感应电流。

这些感应电流在旋转磁场的作用下，受到电磁力的作用，从而使转子产生旋转力矩，驱动转子旋转。

异步电机的旋转速度与定子旋转磁场的旋转速度并不完全同步，这也是其被称为“异步”电机的原因。

异步电机的旋转速度通常略低于旋转磁场的同步速度，这是由于转子导体的电感和电阻导致的电磁延迟效应。

基于MATLAB的异步电动机直接矢量控制系统的建模和仿真***（江南大学物联网工程学院，江苏无锡214036）摘要：本文从异步电动机的数学模型着手介绍一种基于matlab/simulink的异步电动机仿真模型，使用时只需要输入不同的电机参数即可。

在此基础上设计一个典型的直接矢量控制系统，然后利用Simulink仿真软件对该控制系统运行情况进行仿真研究。

关键字：MA TLAB/SIMULINK；异步电机；矢量控制；仿真Modeling and Simulation of induction motor vector controlsystem Based on vector controlLuxiao(School of Communication and Control, Jiangnan University, Wuxi, Jiangsu 214036，China) Abstract：A simulation model of asynchronous motor is established based on MATLAB/SIMULATION according to its dynamic math-ematic model,the model can be conveniently used by inputting proper motor parameters,which is used in a typical direct vector system designed in this paper. Then the running situation of the vector control system is simulated and studied by using MATLAB/SIMULINK.Key words:MA TLAB/SIMULINK; asynchronous motor; vector control; simulation引言:异步电动机的动态数学模型是一个高阶，非线性，强耦合的多变量系统，虽然通过坐标变换可以使之降阶并化简，但并没有改变其非线性多变量的本质。

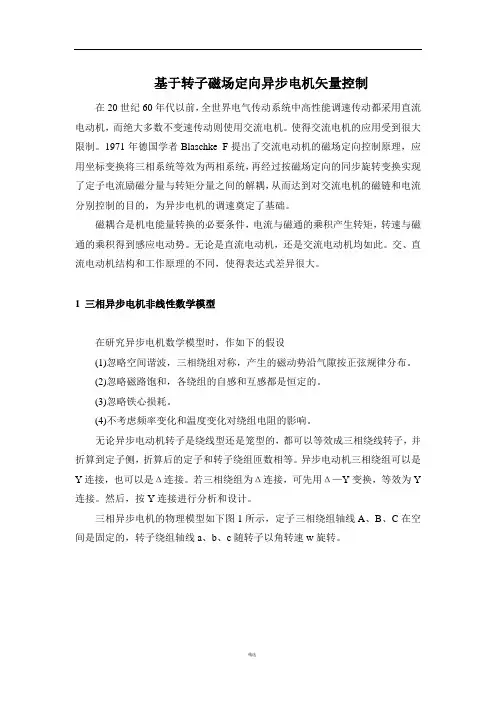

基于转子磁场定向异步电机矢量控制在20世纪60年代以前，全世界电气传动系统中高性能调速传动都采用直流电动机，而绝大多数不变速传动则使用交流电机。

使得交流电机的应用受到很大限制。

1971年德国学者Blaschke F提出了交流电动机的磁场定向控制原理，应用坐标变换将三相系统等效为两相系统，再经过按磁场定向的同步旋转变换实现了定子电流励磁分量与转矩分量之间的解耦，从而达到对交流电机的磁链和电流分别控制的目的，为异步电机的调速奠定了基础。

磁耦合是机电能量转换的必要条件，电流与磁通的乘积产生转矩，转速与磁通的乘积得到感应电动势。

无论是直流电动机，还是交流电动机均如此。

交、直流电动机结构和工作原理的不同，使得表达式差异很大。

1 三相异步电机非线性数学模型在研究异步电机数学模型时，作如下的假设(1)忽略空间谐波，三相绕组对称，产生的磁动势沿气隙按正弦规律分布。

(2)忽略磁路饱和，各绕组的自感和互感都是恒定的。

(3)忽略铁心损耗。

(4)不考虑频率变化和温度变化对绕组电阻的影响。

无论异步电动机转子是绕线型还是笼型的，都可以等效成三相绕线转子，并折算到定子侧，折算后的定子和转子绕组匝数相等。

异步电动机三相绕组可以是Y连接，也可以是Δ连接。

若三相绕组为Δ连接，可先用Δ—Y变换，等效为Y 连接。

然后，按Y连接进行分析和设计。

三相异步电机的物理模型如下图1所示，定子三相绕组轴线A、B、C在空间是固定的，转子绕组轴线a、b、c随转子以角转速w旋转。

图1 三相异步电动机的物理模型异步电动机的动态模型由磁链方程、电压方程、转矩方程和运动方程组成。

其中磁链方程和转矩方程为代数方程，电压方程和运动方程为微分方程。

1.1 磁链方程异步电动机每个绕组的磁链是它本身的自感磁链和其它绕组对它的互感磁链之和,因此，六个绕组的磁链可用下式表示：A AA ABAC Aa Ab Ac A B BA BB BC Ba Bb Bc B C CA CB CC Ca Cb Cc C a aA aB aC aa ab ac a b bA bB bC ba bb bc b c cAcBcCcacbcc c L L L L L L i L L L L L L i L L L L L L i L L L L L L i L L L L L L i L L L L L L i ψψψψψψ⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(1) 式中,,,,,A B C a b c i i i i i i 是定子和转子相电流的瞬时值；,,,,,A B C a b c ψψψψψψ是各相绕组的全磁链。

学号：课程设计题目异步电机矢量控制Matlab仿真实验（矢量控制部分）学院专业班级姓名指导教师2015 年 1 月7 日目录1 设计任务及要求 (1)2 异步电动机按转子磁链定向的矢量控制系统基本原理 (1)2.1异步电动机矢量控制的基本思想 (1)2.2异步电动机矢量控制系统具体分析 (2)2 坐标变换 (3)2.1 坐标变换基本思路 (3)2.2 三相——两相坐标系变换 (4)2.3 静止两相——旋转正交变换 (5)3 转子磁链计算 (6)4 矢量控制系统设计 (7)4.1 矢量控制系统的电流闭环控制方式思想 (7)4.2 异步电动机矢量控制MA TLAB系统仿真系统设计 (8)4.3 PI调节器设计 (10)5 仿真结果 (11)5.1 电机定子侧的电流仿真结果 (11)5.2 电机输出转矩仿真结果 (12)5.3 电机的转子速度及转子磁链仿真结果 (12)心得体会 (14)参考文献 (15)摘要异步电动机具有非线性、强耦合、多变量的性质，要获得高动态性能，必须从动态模型出发，分析异步电动机的转矩和磁链控制规律。

异步电动机的物理模型是一个高阶、非线性、强耦合的多变量系统，需要用一组非线性方程组来描述，所以控制起来极为不便。

异步电机的物理模型之所以复杂，关键在于各个磁通间的耦合。

如果把异步电动机模型解耦成有磁链和转速分别控制的简单模型，就可以模拟直流电动机的控制模型来控制交流电动机。

矢量控制系统是一种优越的交流电机控制方式，它模拟直流电机的控制方式使得交流电机也能取得与直流电机相媲美的控制效果。

本文研究了按转子磁链定向矢量控制系统的电流闭环控制的设计方法。

并用MATLAB进行仿真。

关键词：异步电动机矢量控制电流闭环 MATLAB仿真异步电机矢量控制Matlab 仿真实验（矢量控制部分）1 设计任务及要求异步电动机额定数据：三相20050 2.21430r/min,14.6,0.877, 1.47s r V Hz kW N m R R ∙=Ω=Ω，，， 2015.0,2,8.160,,142.165m kg J n mH L L L mH L p m s r s ∙=====采用二相静止坐标系（α-β）下异步电机数学模型，利用MATLAB/SIMULINK 完成异步电机的矢量控制系统仿真实验。

基于Matlab/Simulink 的异步电机矢量控制系统仿真摘要在异步电机的数学模型分析中以及矢量控制系统的基础之上，利用Matlab/Simulink运用建立模块的思想分别组建了坐标变换模块、PI调节模块、转子磁链个观测模块、SVPWM等模块，然后将这些模块有机的结合，最后构成了异步电动机矢量控制的仿真模块，并且进行了仿真验证。

仿真结果分别显示了电机空载与负载情况下转矩、转速的动态变化曲线，验证了该方法的有效性、实用性，为电机在实际使用中打下了坚实的基础。

本文主要研究异步电机在矢量控制下的仿真。

使用Matlab/Simulink中的电气系统模块(PowerSystem Blocksets)将其重组得到新的模型并对其仿真，最后分析仿真结果得出结论。

关键词: 异步电机矢量控制 MATLAB/SIMULINK 变频调速目录摘要 (I)Abstract......................................................................................... 错误!未定义书签。

1 绪论 (1)1.1 电机及电力拖动技术的发展概况 (1)1.2 异步电动机的控制技术现状................................................. 错误!未定义书签。

1.3 仿真软件的简介及其选择..................................................... 错误!未定义书签。

1.4 论文的主要内容及结构安排................................................. 错误!未定义书签。

2 异步电动机的数学模型 (4)2.1 异步电动机的稳态数学模型 (4)2.2 异步电动机的动态数学模型 (5)2.3 本章小结 (7)3 矢量控制系统基本思路 (8)3.1 矢量控制的基本原理 (8)3.2 坐标变换 (9)3.3SVPWM调制 (21)3.3本章小结 (11)4 异步电机矢量控制系统仿真 (14)4.1矢量控制系统模型 (14)4.2仿真结果与分析 (15)4.5本章小结 (17)5结论与展望 (18)5.1结论 (18)5.2后续研究工作的展望 (19)参考文献 ....................................................................................... 错误!未定义书签。

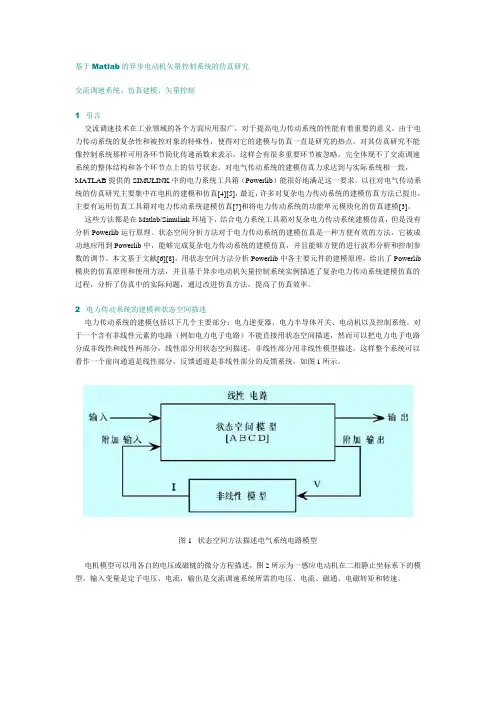

基于Matlab的异步电动机矢量控制系统的仿真研究交流调速系统、仿真建模、矢量控制1 引言交流调速技术在工业领域的各个方面应用很广，对于提高电力传动系统的性能有着重要的意义，由于电力传动系统的复杂性和被控对象的特殊性，使得对它的建模与仿真一直是研究的热点。

对其仿真研究不能像控制系统那样可用各环节简化传递函数来表示，这样会有很多重要环节被忽略，完全体现不了交流调速系统的整体结构和各个环节点上的信号状态。

对电气传动系统的建模仿真力求达到与实际系统相一致，MATLAB提供的SIMULINK中的电力系统工具箱（Powerlib）能很好地满足这一要求。

以往对电气传动系统的仿真研究主要集中在电机的建模和仿真[4][5]，最近，许多对复杂电力传动系统的建模仿真方法已提出，主要有运用仿真工具箱对电力传动系统建模仿真[7]和将电力传动系统的功能单元模块化的仿真建模[3]。

这些方法都是在Matlab/Simulink环境下，结合电力系统工具箱对复杂电力传动系统建模仿真，但是没有分析Powerlib运行原理。

状态空间分析方法对于电力传动系统的建模仿真是一种方便有效的方法，它被成功地应用到Powerlib中，能够完成复杂电力传动系统的建模仿真，并且能够方便的进行波形分析和控制参数的调节。

本文基于文献[6][8]，用状态空间方法分析Powerlib中各主要元件的建模原理，给出了Powerlib 模块的仿真原理和使用方法，并且基于异步电动机矢量控制系统实例描述了复杂电力传动系统建模仿真的过程，分析了仿真中的实际问题，通过改进仿真方法，提高了仿真效率。

2 电力传动系统的建模和状态空间描述电力传动系统的建模包括以下几个主要部分：电力逆变器、电力半导体开关、电动机以及控制系统。

对于一个含有非线性元素的电路（例如电力电子电路）不能直接用状态空间描述，然而可以把电力电子电路分成非线性和线性两部分，线性部分用状态空间描述，非线性部分用非线性模型描述。

基于Matlab/Simulink 的异步电机矢量控制系统仿真摘要在异步电机的数学模型分析中以及矢量控制系统的基础之上，利用Matlab/Simulink运用建立模块的思想分别组建了坐标变换模块、PI调节模块、转子磁链个观测模块、SVPWM等模块，然后将这些模块有机的结合，最后构成了异步电动机矢量控制的仿真模块，并且进行了仿真验证。

仿真结果分别显示了电机空载与负载情况下转矩、转速的动态变化曲线，验证了该方法的有效性、实用性，为电机在实际使用中打下了坚实的基础。

本文主要研究异步电机在矢量控制下的仿真。

使用Matlab/Simulink中的电气系统模块(PowerSystem Blocksets)将其重组得到新的模型并对其仿真，最后分析仿真结果得出结论。

关键词: 异步电机矢量控制 MATLAB/SIMULINK 变频调速目录摘要 (I)Abstract......................................................................................... 错误!未定义书签。

1 绪论 (1)1.1 电机及电力拖动技术的发展概况 (1)1.2 异步电动机的控制技术现状................................................. 错误!未定义书签。

1.3 仿真软件的简介及其选择..................................................... 错误!未定义书签。

1.4 论文的主要内容及结构安排................................................. 错误!未定义书签。

2 异步电动机的数学模型 (4)2.1 异步电动机的稳态数学模型 (4)2.2 异步电动机的动态数学模型 (5)2.3 本章小结 (7)3 矢量控制系统基本思路 (8)3.1 矢量控制的基本原理 (8)3.2 坐标变换 (9)3.3SVPWM调制 (21)3.3本章小结 (11)4 异步电机矢量控制系统仿真 (14)4.1矢量控制系统模型 (14)4.2仿真结果与分析 (15)4.5本章小结 (17)5结论与展望 (18)5.1结论 (18)5.2后续研究工作的展望 (19)参考文献 ....................................................................................... 错误!未定义书签。

基于MATLAB_SIMULINK的异步电机矢量控制调速系统仿真优秀doc资料文章编号:100022472(2000022*******基于M AT LAB SI M U L I NK的异步电机矢量控制调速系统仿真Ξ杨洋,张桂香(湖南大学机械与汽车工程学院,湖南长沙410082摘要:从异步电机矢量控制数学模型入手,介绍一种基于M A TLAB S I M UL I N K的异步电机按转子磁场定向的矢量控制系统仿真模型Λ该模型可通用于异步笼型电机,使用时只需输入不同电机参数即可Λ通过仿真实验验证了模型的正确性Λ关键词:异步电机;矢量控制;M A TLAB S I M UL I N K;仿真中图分类号:TM921.51文献标识码: ASi m ulati on of V ector Control Inducti on M otor A djusting Syste m Based on M A TLAB S I M UL I N KYAN G Yang,ZHAN G Gui2x iang(Co llege of M echan ical and A utomo tive Engineering,H unan U n iv,Changsha 410082,Ch inaAbstract:A si m ulati on model of vecto r con tro l inducti on mo to r adjusting syste m w ith the reference fra m e fixed to the ro to r is established.T he model can beconven ien tly used by inputting p roper mo to r para m eters.Si m ulati on s show the validity of the model.Key words:inducti on mo to r;vecto r con tro l;M A TLAB S I M UL I N K;si m ulati on0引言矢量控制理论的提出使异步电机调速性能达到甚至超过直流电机调速性能成为可能,而且运用矢量控制已成为当今交流变频调速系统的主流Λ在进行复杂的系统设计时,采取计算机仿真方法来分析和研究交流调速系统性能是非常有效和必要的Λ传统的计算机仿真软件包用微分方程和差分方程建模,直观性、灵活性差,编程量大,操作不便ΛM A TLAB是一个高度集成的软件系统,集科学计算、图象处理、声音处理于一体,具有极高的编程效率ΛM A TLAB提供的S I M UL I N K是一个用来对动态系统进行建模、仿真和分析的软件包,它具有模块化、可重栽、可封装、面向结构图编程及可视化等特点,可大大提高系统仿真的效率和可靠性ΛS I M UL I N K提供有Sink s(输出方式、Source(输入源、Ξ收稿日期:2000202229作者简介:杨洋(1970-,女,湖南长沙人,湖南大学硕士生.D iscrete (离散时间环节、L inear (线性环节、N on linear (非线性环节、Connecti on s (连接与接口、Ex tra (其他环节子模型库Λ用户可以方便定制和创建自己的模型、模块Λ在多种矢量控制方法中,按转子磁场定向的矢量控制运用较为普遍,本文将结合这种矢量控制和S I M UL I N K 的特点,介绍一种异步电机按转子磁场定向的矢量控制系统的建模仿真方法Λ模型将为同类调速系统提供有效、可靠的研究分析依据Λ1异步电机矢量控制系统的仿真模型异步电机的矢量控制相当于把直流电机换向器的功能通过控制的方法来实现,从而达到磁通和转矩单独控制的目的Λ根据感应电机的坐标变换理论,在三相坐标系下的定子输入的电流通过3s 2r 交换,由三相静止坐标变换为两相垂直的静止坐标,再通过从两相静止坐标系到两相旋转坐标系M ,T 轴的变换,并且使得M 轴沿转子总磁链矢量的方向,最终获得等效成同步旋转坐标系下的直流电流i m 1,i t 1,这样异步电机通过坐标变换,变成一台由i m 1,i t 1输入的直流电机Ζ矢量控制系统的构想就是模仿直流电机的控制方法,求得直流电机的控制量,经过相应的坐标反变换,重新获得三相输入电流(或电压,就能控制异步电机了Ζ根据异步电机理论,经坐标变换后,笼型异步电机在同步旋转坐标上按转子磁场定向的电压矩阵方程(转子短路,u m 2=u t 2=0为u m 1u t 10=R 1+L s p -Ξ1L s L m p -Ξ1L m Ξ1L s R 1+L s p Ξ1L m L m p L m p 0R 2+L r p 0Ξs L m 0Ξs L r R 2i m 1i t 1i m 2i t 2(1电机转子磁链与电流的关系为L m i m 1+L r i m 2=Ω2(2L m i t 1+L r i t 2=0(3将(2代入(1中第3行中,得:i m 2=-p Ω2R 2(4再代入(2解出i m 1:i m 1=-T 2p +1L m Ω2或得:Ω2=L m T 2p +1i m 1(5由式(1第4行可得:i t 2=-L m L r i t 1(6而由式(3第4行Ξs =-R 2Ω2i 2(7可将(6代入(7,并考虑到T 2=L r R 2,则Ξs =-L m i t 1T 2Ω2(8电机的电磁转矩公式为:T e =Mp L m L r i t 1Ω2(9电机运动方程为:T e -T l =J N pd Ξ d t (10其中,R 1,R 2为定转子电阻;T 2为转子励磁时间常数,T 2=L r R 2;L m 为定转子等效绕组间15第2期杨洋等:基于M A TLAB S I M UL I N K 的异步电机矢量控制调速系统仿真的互感,L m =(3 2L m 1;U m 1,U m 2为M T 轴坐标系中M 、T 轴定子电压;L s 为定子等效绕组的自感,L s =L m +L 11;i m 1,i t 1,i m 2,i t 2为M T 轴坐标系中M 、T 轴定向转子电流;L r 为转子等效绕组的自感,L r =L m +L 11;T e 电磁转矩;Ξ1为定子转速;N p 为极对数;Ξs 为转差;J 为转动惯量;Ξ为转子转速;Ω2为转子总磁链Ζ由上述式子可知,由于M T 坐标按转子磁场定向,在定子电流的两个分量之间实现了解耦,i m 1唯一决定磁链Ω2,当磁通不变时,i t 1则只影响转矩,与直流电机中的励磁电流和电枢电流相对应Ζ式(5,(8,(9,(10就是矢量控制的基本数学模型Ζ根据这些推导的式子,可以画出异步电机变压变频矢量控制系统结构图(图1Ζ图1中异步电机矢量变换数学模型如图2Ζ图2的模型中除根据(5,(9式绘得分解成磁通和转速的直流电机模型外,由转子频率和转差频率相加,得到定子频率信号,再经积分,即获得转子磁链的相位信号5,这是坐标变换所不可缺的参数Ζ如果将式(1展开,并代入式(2,(3,我们可以写出异步电机按转子磁场定向情况下的状态变量方程X α=A (Ξ1X +B U(11式中X =i m1i t 1Ω2,A (Ξ=ZΞ1L m R 2ΡL r -Ξ1-R 1L r ΡL m Ξ1ΡR 2L mL r 0-R 2L r ,B =L r Ρ00L r Ρ00,U =u m 1u t 1,Z =R 1L 2r +R 2L 2m ΡL r ,Ρ=L s L r -L 2m 从状态方程可以看出这是一个线性时变系统,虽然S I M UL I N K 中提供有状态方程模块,但主要是针对定常系统的,所以在S I M ULI N K 中用状态方程仿真电机系统较为不便Λ如希望用状态方程仿真,可直接在M A TLAB 中用M 文件编程建立仿真系统,只不过系统模型不如S I M UL I N K 所建的直观Λ本文主要的目的是在S I M UL I N K 下建立仿真模型,图1和图2的模型,可毫不费力地利用S I M UL I N K 提供的库模块来构建,这是后一节的重点Λ图1异步电机变压变频矢量控制系统结构图A 7R 为磁通调节器,A SR 为转速调节器25湖南大学学报(自然科学版2000年图2异步电机矢量变换数学模型2异步电机矢量控制系统的SI M UL I NK 仿真模型图1中,包含了坐标转换模块(2r 3s block ,电流控制型变频器模块(CSI block ,以及异步电机矢量变换模型(I nducti on m otor block ,这些模块可以由SI M UL I NK调用库模型分别建立,然后封装成Subsyste m Λ这里的坐标变换(2 3和图2中的坐标转换(3 2互为反变换Λ而电流控制型P WM 变压变频器的模型在M AT LAB 5.2中的POW ERS Y S 库中可以找到Λ这三个主要模块构造好后,其它环节也一样可以通过SI M UL I NK 模块库调入,输入不同参数,然后如图3连接,整个仿真模型就建好了Λ图中异步电机矢量变换模块展开内部结构如图4Λ系统中还包括两个P I 调节器,对应于图1中A 7R ,ASR ,这两个调节器也是定制好Subsyste m 后再封装而成Λ图3异步电机矢量控制变压变频调速SI M U L I NK 仿真模型3仿真实验35第2期杨洋等:基于M A TLAB S I M UL I N K 的异步电机矢量控制调速系统仿真图4异步电机矢量变换仿真模块(1仿真实验1转速输入设定为一阶跃函数,初值为100rad s (角频率,1s 后跃变为300rad s Λ磁通设为一定值1.1,由电流型逆变器给电机供电,让电机空载启动运行,仿真获得的转速、电磁转矩仿真曲线如图5,图6Λ图5电机输出速度仿真曲线图6电磁转矩仿真曲线(2仿真实验输入设定转速(角速度不变,300rad s ,磁通输入仍为1.1,电机空载启动,1s 后加入额定负载T L ,经SI M UL I NK 仿真模型仿真后得出的速度、电磁转矩曲线如图7,图8Λ图7电机输入速度仿真曲线图8电机电磁转矩变化曲线45湖南大学学报(自然科学版2000年项目: 科技支撑计划课题(2021BAG12A05-08定稿日期:2021-06-28作者简介:倪强(1987-,男,湖南益阳人,硕士研究生,研究方向为电力牵引交流传动及其控制技术。

唐山学院自动控制系统课程设计题目基于MATLAB的按转子磁链定向的异步电动机仿真系 (部) 智能与信息工程学院班级 12电本1班姓名学号指导教师吕宏丽吴铮2016 年 1 月 18 日至 1 月 22 日共 1 周2016年 1 月 22 日《自动控制系统》课程设计任务书目录1引言 (1)2异步电动机的三相数学模型 (2)2.1异步电动机动态数学模型的性质 (2)2.2异步电机三相数学模型的建立过程 (2)2.2.1磁链方程 (3)2.2.2电压方程 (5)2.2.3转矩方程 (7)2.2.4运动方程 (8)3坐标变换和状态方程 (9)3.1坐标变换的基本思路 (9)3.2三相--两相变换（3/2变换和2/3变换） (10)3.3静止两相坐标系状态方程的建立 (12)4系统模型生成及仿真 (14)4.1各模型实现 (14)4.1.1 3/2变换模型 (14)4.1.2异步电动机模型 (15)4.2整体模型 (17)4.3仿真参数设置 (17)4.4仿真结果 (17)5总结 (20)参考文献 (21)1引言异步电动机具有非线性、强耦合性、多变量的性质，要获得高动态调速性能，必须从动态模型出发，分析异步电动机的转矩和磁链控制规律，研究高性能异步电动机的调速方案。

矢量控制系统和直接转矩控制系统是已经获得成熟应用的两种基于动态模型的高性能交流电动机调速系统，矢量控制系统通过矢量变换和按转子磁链定向，得到等效直流电机模型，然后模仿直流电机控制策略设计控制系统；直接转矩控制系统利用转矩偏差和定子磁链幅值偏差的正、负符号，根据当前定子磁链矢量所在位置，直接选取合适的定子电压矢量，实施电磁转矩和定子磁链的控制。

两种交流电动机调速系统都能实现优良的静、动态性能，各有所长，也各有不足。

但是无论是哪种控制方法都必须经过仿真设计后才可以进一步搭建电路实现异步电动机的调速。

本设计是基于MATLAB的按定子磁链定向的异步电动机控制仿真，通过模型的搭建，使得异步电动机能够以图形数据的方式经行仿真，模拟将要实施的转子磁链设计，查看设计后的转矩、磁链、电流、电压波形，对比观察空载起动和加载过程的转速仿真波形，观察异步电动机稳态电流波形，观察转子磁链波形。

基于Matlab转差频率控制的矢量控制系统的仿真概述：常用的电机变频调速控制方法有电压频率协调控制(即v／F比为常数)、转差频率控制、矢量控制以及直接转矩控制等。

其中，矢量控制是目前交流电动机较先进的一种控制方式。

它又有基于转差频率控制的、无速度传感器和有速度传感器等多种矢量控制方式。

其中基于转差频率控制的矢量控制方式是在进行U ／f恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对输出频率f进行控制的。

采用这种控制方法可以使调速系统消除动态过程中转矩电流的波动，从而在一定程度上改善了系统的静态和动态性能，同时它又具有比其它矢量控制方法简便、结构简单、控制精度高等特点。

Simulink仿真系统是Matlab最重要的组件之一，系统提供了标准的模型库，能够帮助用户在此基础上创建新的模型库，描述、模拟、评价和细化系统，从而达到系统分析的目的。

在此利用Matlab／Simulink软件构建了转差频率矢量控制的异步电机调速系统仿真模型，并对此仿真模型进行了实验分析。

矢量控制是目前交流电动机的先进控制方式，一般将含有矢量交换的交流电动机控制都称为矢量控制，实际上只有建立在等效直流电动机模型上，并按转子磁场准确定向地控制，电动机才能获得最优的动态性能。

转差频率矢量控制系统结构简单且易于实现，控制精度高，具有良好的控制性能、因此，早起的矢量控制通用变频器上采用基于转差频率控制的矢量控制方式。

基于此，本文在Mtalab/Simulink环境下对转差频率矢量控制系统进行了仿真研究。

1转差频率矢量控制系统由于异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。

转差频率矢量控制是按转子磁链定向的间接矢量控制系统，不需要进行复杂的磁通检测和繁琐的坐标变换，只要在保证转子磁链大小不变的前提下，通过检测定子电流和旋转磁场角速度，通过两相同步旋转坐标系(M-T坐标系)上的数学模型运算就可以实现间接的磁场定向控制。

目录1 设计任务及要求 (3)2 异步电动机数学模型基本原理 (3)2.1异步电机的三相动态数学模型 (3)2.2异步电机的坐标变换 (8)2.2.1三相-两相变换 (8)2.2.2静止两相-旋转正交变换 (9)3 异步电动机按转子磁链定向的矢量控制系统 (10)3.1 按转子磁链定向矢量控制的基本思想 (10)3.2 以ω-is-ψr 为状态变量的状态方程 (10)3.2.1 dq坐标系中的状态方程 (10)3.2.2 αβ坐标系中的状态方程 (12)3.3 以w-is-Φr为状态变量的αβ坐标系上的异步电动机动态结构图 (13)3.4 转速闭环后的矢量控制原理框图 (14)3.5 转速闭环后的矢量控制系统结构图 (15)4 异步电动机矢量控制系统仿真 (16)4.1 仿真模型的参数计算 (16)4.2 矢量控制系统的仿真模型 (17)4.3仿真结果分析 (20)4.3.1 mt坐标系中的电流曲线 (20)5. 总结与体会 (22)参考文献 (22)1 设计任务及要求仿真电动机参数：R s=1.85Ω，R r=2.658Ω，L s=0.2941H，L r=0.2898H，L m=0.2838H，J=0.1284Nm·s2，n p=2，U N=380V，f N=50Hz。

采用二相旋转坐标系（d-q）下异步电机数学模型，利用MATLAB/SIMULINK完成异步电机的矢量控制系统仿真实验。

2 异步电动机数学模型基本原理交流电动机是个高阶、非线性、强耦合的多变量系统。

在研究异步电动机数学模型的多变量非线性数学模型时，作如下假设：（1）忽略空间谐波，设三相绕组对称，在空间中互差120电角度，产生的磁动势沿气隙周围按正弦规律分布；（2）忽略磁路饱和，认为各绕组的自感和互感都是恒定的；（3）忽略铁心饱和；（4）不考虑频率变化和温度变化对绕组电阻的影响。

2.1异步电机的三相动态数学模型电动机绕组就等效成图2-1所示的三相异步电动机的物理模型。
