装配图与零件图的绘制

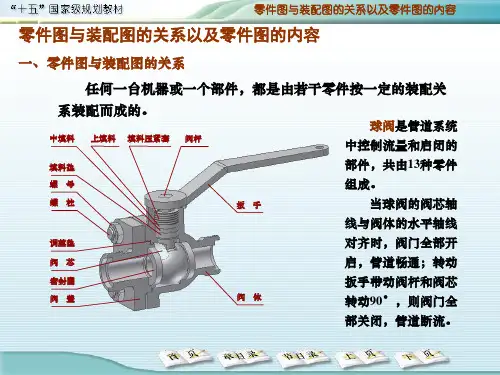

装配图和零件图的关系读装配图通常可按如下三个步骤进行：1、概括了解首先从标题栏入手，可了解装配体的名称和绘图比例.从装配体的名称联系生产实践知识，往往可以知道装配体的大致用用途.例如:阀，一般是用来控制流量起开关作用的;虎钳，一般是用来夹持工件的;减速器则是在传动系统中起减速作用的；各种泵则是在气压、液压或润滑系统中产生一定压力和流量的装置。

通过比例，即可大致确定装配体的大小。

再从明细栏了解零件的名称和数量,并在视图中找出相应零件所在的位置。

另外，浏览一下所有视图、尺寸和技术要求，初步了解该装配图的表达方法及各视图间的大致对应关系，以便为进一步看图打下基础。

2、详细分析分析装配体的工作原理, 分析装配体的装配连接关系, 分析装配体的结构组成情况及润滑、密封情况，分析零件的结构形状。

要对照视图，将零件逐一从复杂的装配关系中分离出来,想出其结构形状.分离时,可按零件的序号顺序进行，以免遗漏。

标准件、常用件往往一目了然,比较容易看懂。

轴套类、轮盘类和其它简单零件一般通过一个或两个视图就能看懂.对于一些比较复杂的零件，应根据零件序号指引线所指部位，分析出该零件在该视图中的范围及外形，然后对照投影关系，找出该零件在其它视图中的位置及外形,并进行综合分析，想象出该零件的结构形状。

在分离零件时，利用剖视图中剖面线的方向或间隔的不同及零件间互相遮挡时的可见性规律来区分零件是十分有效的。

对照投影关系时，借助三角板、分规等工具，往往能大大提高看图的速度和准确性。

对于运动零件的运动情况，可按传动路线逐一进行分析，分析其运动方向、传动关系及运动范围。

3、归纳总结归纳总结，一般可按以下几个主要问题进行：① 装配体的功能是什么？其功能是怎样实现的?在工作状态下，装配体中各零件起什么作用？运动零件之间是如何协调运动的？② 装配体的装配关系、连接方式是怎样的？有无润滑、密封及其实现方式如何？③ 装配体的拆卸及装配顺序如何?④ 装配体如何使用？使用时应注意什么事项？⑤ 装配图中各视图的表达重点意图如何？是否还有更好的表达方案？装配图中所注尺寸各属哪一类?上述读装配图的方法和步骤仅是一个概括的说明。

职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程模具装配图与零件图的绘制主讲教师：王嘉一、模具装配图的绘制模具装配图是拆绘零件图的依据，应清楚表达各零件之间的相互装配关系及固定连接方式。

模具总装图的一般布置情况如下图所示。

1.主视图主视图是模具总装图的主体部分，一般应画上、下模合模状态的剖视图。

主视图中应标注模具闭合高度尺寸，条料和工件剖切面应涂黑，以使图面更清晰。

2.俯视图俯视图一般反应模具下模的上平面。

对于对称零件也可以一半表示上模的上平面，一半表示下模的上平面。

非对称零件如果需要，上、下模俯视图可分别画出，均绘制俯视可见部分。

有时为了了解模具零件之间的位置关系，对未见部分用虚线表示。

俯视图与主视图的中心线重合，并标注前后、左右平面轮廓尺寸。

下模俯视图中的排样图轮廓线用双点划线表示。

3.侧视图、局部视图和仰视图这些视图一般情况下不要求画出。

只有当模具结构过于复杂，仅用上述主、俯视图难以表达清楚时，才有必要画出。

4.工件图工件图是经模具冲裁后所得冲件的形状和尺寸。

零件图应严格按比例画出，其方向应与冲裁方向一致，同时要注明零件的名称、材料、厚度及有关技术要求。

5.排样图对于落料模、含有落料的级进模和复合模，必须绘制排样图。

排样图的绘制方向应与操作时的送料方向一致。

6.标题栏和明细表标题栏和明细表应放在总图的右下角，总装图的所有零件（含标准件）都要详细的填写在明细表中。

标题栏和明细表的格式各工厂也不尽相同，下图的标题栏和明细表格式仅供参考。

7.技术要求技术要求中一般仅简要注明对本模具的使用、装配等要求和应注意的事项，例如冲压力的大小、所选设备型号、模具标记及相关工具等。

当模具有特殊要求时，应详细注明有关内容。

应当指出，模具总装图中的内容并非一成不变，在实际设计中可根据具体情况，允许做出相应的增减。

二、模具零件图的绘制模具零件图是模具加工的重要依据，对于模具总装图中的非标准零件，均需绘制零件图。

绘制零件图和装配图的一般要求及技术要求的表达方法产品图样产品图样是产品制造和验收的依据，产品图样上的视图、技术要求和通用技术要求标准三者合起来，应能表明产品、零部件的外形轮廓、结构、精度、性能和尺寸等。

技术要求技术要求是特指某个具体产品、零部件图样中不宜在视图中表示，而需单独用文字叙述的内容，简称“技术要求”。

绘制图样的一般要求1. 基本要求⑴图样必须按照有关制图的现行国家标准及企业标准或规定绘制，达到正确、完整、统一和清晰。

⑵图样上的名词、术语、代号、文字、图形符号、结构要素及计量单位等，均应符合有关标准规定。

⑶图样上的视图与技术要求合起来，应能表明产品、零部件的结构、轮廓及制造、检验时所必要的技术依据。

⑷图样在能表达清楚时，视图的数量应尽量减少。

⑸每个产品或零部件应尽量分别绘制在单张图样上，如果必须分布在数张图样上时，主要视图、明细栏和技术要求应置于第一张上。

⑹图样上的产品及零部件名称应符合有关标准或规定，如无规定时应尽量简短、确切。

⑺图样上一般不列入有限制工艺要求的说明，必要时允许标注采用一定加工方法的工艺说明。

如“配钻”、“车削”、“配研”等。

⑻每张图样按规定填写标题栏、在签署栏内必须按规定经有关人员签署。

2. 绘制零件图的一般要求⑴每个专用零件应单独绘制图样。

⑵在如下特殊情况时允许不绘制零件图— 型材垂直切断和板材经裁切后不再机加工的零件；— 形状和最后尺寸均需根据安装位置确定的零件。

⑶零件图一般根据装配时所需要的形状、尺寸和表面粗糙度绘制。

零件在装配过程中加工的尺寸，应标注在装配图上。

如必须在零件图上标注时，应在有关尺寸近旁注明“配作”、“焊后加工”等字样或在技术要求中说明。

装配尺寸链的补偿量，一般标注在有关零件图上。

⑷两个互相对称的零件，一般应分别绘制图样。

对结构较复杂的对称零件，应分别绘制图样，对结构简单的对称零件可绘制在一张图样上，并注明：左件（LH）如图，右件（RH）对称。

⑸必须整体加工的成对或成组使用而又相同的分切零件，允许视为一个零件绘制在一张图样上，标注一个代号，视图上分切处的连线用粗实线连接。

百度文库- 让每个人平等地提升自我！机械制图（零件图、装配图）第一节：零件图的识读一．看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。

看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。

二．看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。

２.看零件图的常用步骤•一看标题栏，了解零件概况。

•二看视图，想象零件形状。

•三看尺寸标注，分析尺寸基准。

•四看技术要求，掌握关键质量。

（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。

）•归纳总结综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。

例：齿轮轴零件图6N 9( )200齿 轮 轴1.调质220～250H B 。

2.未注倒角均为C 2。

4.线性尺寸未注公差为G B /T 1804-m 。

3.去锐边毛刺。

审核制图班级7660技术要求22828（图号）(校名)(日期)(学号)(日期)材料件数比例45成绩1B0.05B451.6φ60h 8( )φ55φ40φ35k 6()C 3.23.2φ35k 6()1.6φ40φ30D1.63.27-6-6G M20°224AA φ20r 6( )A -A其余12.5精度等级齿 数压 力 角2.5模 数+0.002+0.018+0.002+0.018-0.046+0.028+0.041-0.030 02×0.582×0.53.2533.216.5一看标题栏 了解零件概况从标题栏可知，该零件叫齿轮轴。
