第7章机械系统装配图及零部件图绘制

装配图和零件图的关系读装配图通常可按如下三个步骤进行：1、概括了解首先从标题栏入手，可了解装配体的名称和绘图比例.从装配体的名称联系生产实践知识，往往可以知道装配体的大致用用途.例如:阀，一般是用来控制流量起开关作用的;虎钳，一般是用来夹持工件的;减速器则是在传动系统中起减速作用的；各种泵则是在气压、液压或润滑系统中产生一定压力和流量的装置。

通过比例，即可大致确定装配体的大小。

再从明细栏了解零件的名称和数量,并在视图中找出相应零件所在的位置。

另外，浏览一下所有视图、尺寸和技术要求，初步了解该装配图的表达方法及各视图间的大致对应关系，以便为进一步看图打下基础。

2、详细分析分析装配体的工作原理, 分析装配体的装配连接关系, 分析装配体的结构组成情况及润滑、密封情况，分析零件的结构形状。

要对照视图，将零件逐一从复杂的装配关系中分离出来,想出其结构形状.分离时,可按零件的序号顺序进行，以免遗漏。

标准件、常用件往往一目了然,比较容易看懂。

轴套类、轮盘类和其它简单零件一般通过一个或两个视图就能看懂.对于一些比较复杂的零件，应根据零件序号指引线所指部位，分析出该零件在该视图中的范围及外形，然后对照投影关系，找出该零件在其它视图中的位置及外形,并进行综合分析，想象出该零件的结构形状。

在分离零件时，利用剖视图中剖面线的方向或间隔的不同及零件间互相遮挡时的可见性规律来区分零件是十分有效的。

对照投影关系时，借助三角板、分规等工具，往往能大大提高看图的速度和准确性。

对于运动零件的运动情况，可按传动路线逐一进行分析，分析其运动方向、传动关系及运动范围。

3、归纳总结归纳总结，一般可按以下几个主要问题进行：① 装配体的功能是什么？其功能是怎样实现的?在工作状态下，装配体中各零件起什么作用？运动零件之间是如何协调运动的？② 装配体的装配关系、连接方式是怎样的？有无润滑、密封及其实现方式如何？③ 装配体的拆卸及装配顺序如何?④ 装配体如何使用？使用时应注意什么事项？⑤ 装配图中各视图的表达重点意图如何？是否还有更好的表达方案？装配图中所注尺寸各属哪一类?上述读装配图的方法和步骤仅是一个概括的说明。

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

《机械制图与CAD》课程教学大纲一、课程基本信息二、课程目标（一）总体目标本课程是智能制造专业必修的一门技术基础课，同时又是一门培养学生空间思维和设计创造能力的近机类公共基础课程。

工程图样是表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。

本课程研究绘制和阅读工程图样的基本原理和基本方法，培养学生的制图能力、空间思维能力、构形设计能力以及认真细致踏实的工程师素质。

通过课程的学习，达到对学生四种能力——即工程设计表达能力、空间思维能力、设计创新能力、工程实践能力，一种素质——即包括培养发散思维习惯、工程综合素质、质量与标准意识、设计审美意识、工作责任心的培养。

为培养研究和应用型人才奠定坚实的基础。

在整个教学过程中，注意对学生自学能力、自信心的培养；注重思维方法的训练，使学生在学习知识的同时，掌握思维方法提高解决问题的能力；对日常作业严格要求，养成对工程问题一丝不苟的作风。

（二）课程目标课程目标1：学习和掌握用投影法表达空间几何形体和图解几何问题的基本原理和方法。

课程目标2：培养绘制和阅读投影图的基本能力，能够清晰完整的标注尺寸。

课程目标3：培养绘制、阅读零件图和装配图的基本能力。

（三）课程目标与毕业要求、课程内容的对应关系表1：课程目标与课程内容、毕业要求的对应关系表课程目标1 学习和掌握用投影法表达空间几何形体和图解几何问题的基本原理和方法第一章绪论第二章点、直线、平面的投影第三章立体第四章制图基本知识与技能毕业要求3设计/开发解决方案：能够设计针对智能制造系统的分析、设计、集成问题的解决方案，设计满足特定需求的智能工厂和制造流程，并能够在设计环节中体现创新意识，考虑社会、健康、安全、法律、文化以及环境等因素。

课程目标2 培养绘制和阅读投影图的基本能力，能够清晰完整的标注尺寸第二章点、直线、平面的投影第三章立体第四章制图基本知识与技能第五章组合体的视图毕业要求1工程知识：能够将数学、自然科学、工程基础和专业知识用于解决智能制造系统分析、设计、集成的复杂工程问题。

第7章：机械装配工艺基础（倪小丹）270教学目标：任何机械产品都是由若干零件和部件组成。

根据规定的技术要求将有关的零件接合成部件，或将有关的零件和部件接合成产品的过程称为装配，前者称为部件装配，后者称为总装配。

通过本章学习应能设计一般机器的装配工艺规程：掌握保证装配精度的4种装配方法：以及能根据产品或部件的需要，选择合适的装配方法并合理设计各零件的尺寸及其精度。

教学重点和难点：1、装配工艺性2、装配工艺规程的设计3、保证产品装配精度的四种方法案例导入如图所示为车床装配结构示意图，分析其结构的装配工艺性如何？怎样设计其装配工艺？应该采用什么方法装配？各零件的尺寸、公差和偏差应怎样确定和保证？图270 倪小丹7.1、机器结构的装配工艺性装配工艺性是指设计的机器结构装配的可行性和经济性。

装配工艺性好，是指装配时操作方便，生产率高。

7.1.1 机器装配的基本概念对结构比较复杂的产品，通常根据其结构特点，划分为若干能进行独立装配的部分，这些独立装配的部分称为装配单元。

零件是组成产品的最小单元。

零件一般都预先装成合件、组件、部件后才进入总装，直接装入机器的零件并不太多。

合件是在一个基准零件上，装上一个或若干个零件构成的。

如装配式齿轮（如图6.2），由于制造工艺的原因，分成两个零件，在基准零件1上套装齿轮3并用铆钉2固定。

为此进行的装配工作称为合装。

图6.2组件是在一个基准零件上，装上若干合件及零件而构成的。

如机床主轴中的主轴，在基准轴件上装上上轮、套、垫片、键及轴承的组合件称为组件。

为此而进行的装配工作称为组装。

组装还可分为一级组装、二级组装等。

部件是在一个基准零件上，装上若干组件、合件和零件构成的。

部件在机器中能完成一定的、完整的功用。

例如车床的主轴箱装配就是部装。

主轴箱箱体为部装的基准零件。

产品是在一个基准零件上装上若干部件、组件、合件和零件而成的。

7.1.2 装配工艺系统图在装配工艺规程制订过程中，表明产品零、部件间相互装配关系、装配流程及装配顺序的示意图称为装配系统图。

机械设计基础课程设计pdf一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的功能与构成。

2. 使学生了解并掌握常用机械传动机构、连接方式及机械零部件的设计方法和应用。

3. 帮助学生掌握机械设计过程中的工程计算和图形表达。

技能目标：1. 培养学生运用CAD软件进行机械零件的绘制和机械装配图的设计能力。

2. 培养学生运用手册和资料进行机械设计计算和参数选择的能力。

3. 提高学生团队协作能力和解决实际工程问题的能力。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发创新意识和探索精神。

2. 培养学生严谨的科学态度和良好的工程伦理观念，关注工程对社会和环境的影响。

3. 培养学生积极向上的学习态度，形成自主学习、合作学习和终身学习的习惯。

课程性质：本课程为机械设计基础课程设计，以实践为主，注重理论联系实际，提高学生的实际操作能力和工程设计能力。

学生特点：学生已具备一定的机械基础知识，具有较强的学习能力和动手能力，但对机械设计的实际应用尚缺乏深入了解。

教学要求：结合学生特点，以实践操作为主线，注重启发式教学，引导学生主动参与，培养其分析问题和解决问题的能力。

将课程目标分解为具体的学习成果，以便在教学过程中进行有效指导和评估。

二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计方法和设计流程，引导学生理解机械设计的整体框架。

- 教材章节：第1章 机械设计概述2. 常用机械传动机构设计：讲解齿轮传动、带传动、链传动等的设计原理和应用。

- 教材章节：第3章 机械传动设计3. 机械连接设计：介绍螺纹连接、焊接、铆接等连接方式的设计方法和选用原则。

- 教材章节：第4章 机械连接设计4. 机械零部件设计：包括轴、轴承、联轴器、弹簧等零部件的设计原理和选用。

- 教材章节：第5章 机械零部件设计5. CAD软件应用：培养学生运用CAD软件进行机械零件绘制和装配图设计的能力。

- 教材章节：第6章 计算机辅助设计6. 机械设计计算与图形表达：教授设计过程中的工程计算和图形表达方法。

机械制图配合公差全套的机械制图教案第一章：机械制图基础1.1 制图国家标准学习国家制图标准的基本规定，包括图幅、比例、字体、线型等。

1.2 绘图工具及材料介绍绘图板、丁字尺、三角板、铅笔、橡皮等绘图工具的使用方法。

1.3 基本绘图方法学习点、线、面的绘制方法，掌握基本图形的绘制技巧。

1.4 标注方法学习尺寸标注、符号标注、文字标注的方法和规则。

第二章：机械制图的基本技能2.1 视图的绘制学习三视图的绘制方法，掌握视图之间的投影关系。

2.2 剖视图与断面图学习剖视图、断面图的绘制方法和规则。

2.3 标注尺寸学习尺寸标注的顺序、方法和规则，掌握尺寸公差的表示方法。

2.4 绘制机械零件图学习机械零件图的绘制方法，掌握常见机械零件的图形表示。

第三章：公差与配合3.1 公差与配合的基本概念学习公差、配合、间隙、过盈等基本概念。

3.2 公差与配合的表示方法学习公差带、配合间隙、过盈配合的表示方法。

3.3 配合的选择学习根据设计要求选择适当的配合，掌握配合的分类和应用。

3.4 公差与配合在制图中的应用学习如何在机械制图中正确表示公差与配合。

第四章：机械制图的绘制与阅读4.1 绘制机械图样的方法与步骤学习机械图样的绘制方法，掌握绘制步骤和技巧。

4.2 机械图样的阅读方法学习阅读机械图样的方法，掌握图样中的信息提取和理解。

4.3 机械图样的常见问题分析分析机械图样中常见的问题，提高制图质量和准确性。

4.4 机械图样的修改与完善学习修改和完善机械图样的方法，提高图样的合理性和准确性。

第五章：机械制图实例解析5.1 轴类零件图的绘制分析轴类零件的特点，学习绘制轴类零件图的方法。

5.2 齿轮类零件图的绘制分析齿轮类零件的特点，学习绘制齿轮类零件图的方法。

5.3 箱体类零件图的绘制分析箱体类零件的特点，学习绘制箱体类零件图的方法。

5.4 装配图的绘制学习装配图的绘制方法，掌握装配图的表示方法和规则。

第六章：计算机辅助设计（CAD）基础6.1 CAD系统介绍学习CAD系统的概念、功能和应用领域。

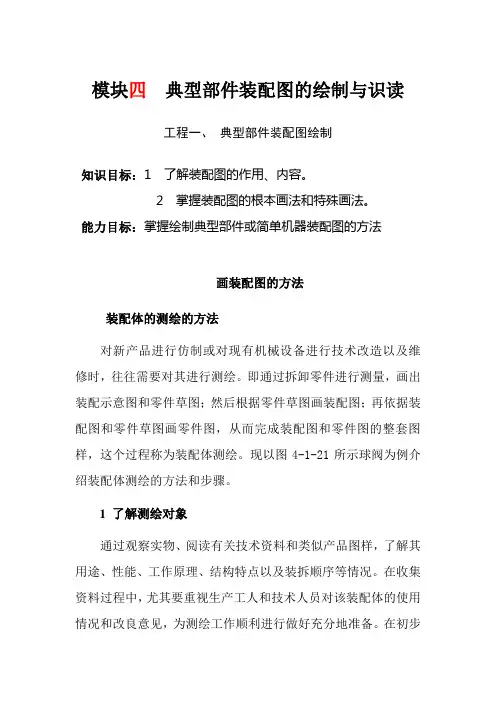

模块四典型部件装配图的绘制与识读工程一、典型部件装配图绘制知识目标：1 了解装配图的作用、内容。

2 掌握装配图的根本画法和特殊画法。

能力目标：掌握绘制典型部件或简单机器装配图的方法画装配图的方法装配体的测绘的方法对新产品进行仿制或对现有机械设备进行技术改造以及维修时，往往需要对其进行测绘。

即通过拆卸零件进行测量，画出装配示意图和零件草图；然后根据零件草图画装配图；再依据装配图和零件草图画零件图，从而完成装配图和零件图的整套图样，这个过程称为装配体测绘。

现以图4-1-21所示球阀为例介绍装配体测绘的方法和步骤。

1 了解测绘对象通过观察实物、阅读有关技术资料和类似产品图样，了解其用途、性能、工作原理、结构特点以及装拆顺序等情况。

在收集资料过程中，尤其要重视生产工人和技术人员对该装配体的使用情况和改良意见，为测绘工作顺利进行做好充分地准备。

在初步了解装配体功能的根底上，通过对零件作用和结构的仔细分析，进一步了解零件间的装配、连接关系。

图4-1-21 球阀轴测图球阀是管道系统中控制流体流量和启闭的部件。

球阀的启闭及流量的控制是通过旋转球形阀芯来实现的。

当阀芯处于图4-1-21所示的位置时，球阀完全翻开；当阀芯旋转90。

时，球阀完全关闭。

阀芯的旋转是通过与其榫接的阀杆和扳手共同实现的。

上述零件的支撑和包容是依靠阀体和阀盖，液体的密封那么是通过填料、填料垫、密封圈等实现的，而连接是通过螺柱、螺母完成的。

该装配体的关键零件是阀芯，下面从运动关系、密封关系、包容关系等方面进行分析。

运动关系：扳手→阀杆→阀芯。

密封关系：一是两个密封圈和调整垫组成的密封系统，既保证阀体与阀盖之间的密封，又保证阀芯转动灵活；二是填料及填料垫、填料压紧套等附件，以防止液体从阀杆处的间隙泄露。

包容关系：阀体和阀盖是球阀的主体零件，它们之间用四组双头螺柱连接。

阀芯通过两个密封圈定位于阀体中，通过填料压紧套与球阀的螺纹将材料〔聚四氟乙烯〕固定于阀体中。

机械制图之装配图简介机械装配图是一种通过图形的方式表示机械零件之间的装配关系的制图方法。

它是机械设计过程中重要的工具，可以帮助工程师更好地理解和沟通机械系统的组成和结构。

本文将介绍机械装配图的基本概念、要素和绘制方法，并提供一些实用的技巧和注意事项。

装配图的基本概念装配图是用来描述机械产品的组装顺序、方法和细节的图纸。

它包括所有需要装配的零件以及它们之间的装配关系。

装配图可以帮助工程师理解和展示机械产品的整体结构，以及零件之间的相互作用和配合方式。

零件装配图中的零件是指机械产品的组成部分，可以是实体零件、模块或子装配体。

每个零件都有一个唯一的标识符，通常使用数字或字母来表示。

在装配图中，每个零件都以图形的方式表示，并标注其标识符。

装配关系装配关系是指零件之间的组装方式和顺序。

装配图中使用箭头表示装配顺序，箭头的方向指示了装配的方向。

装配关系还包括零件之间的配合方式，如螺纹连接、嵌入连接等。

这些配合方式通常会用特殊的图形符号表示。

位置和定位装配图中的每个零件都有一个位置和定位信息。

位置是指零件在整个装配过程中的具体位置，通常使用坐标、尺寸和参考线来描述。

定位是指零件在组装过程中的相对位置关系，如平行、垂直或重合等。

绘制装配图的方法绘制装配图可以使用计算机辅助设计（CAD）软件或手工绘图。

以下是一些常用的绘制装配图的方法：CAD软件CAD软件是绘制装配图的常用工具，它可以提供丰富的绘图功能和工具。

使用CAD软件可以方便地创建和编辑零件图形，添加装配关系和注释，并生成高质量的装配图。

常见的CAD软件包括AutoCAD、SolidWorks和CATIA等。

手工绘图是一种传统的绘图方法，它需要使用绘图工具和标准模板。

手工绘图需要一定的技巧和经验，但可以帮助工程师更好地理解和掌握装配图的绘制原理和方法。

绘制装配图的技巧和注意事项绘制装配图需要一定的技巧和注意事项，下面是一些实用的技巧和注意事项：组织结构在绘制装配图时，应按照机械产品的组织结构和装配顺序来组织图纸。

百度文库- 让每个人平等地提升自我！机械制图（零件图、装配图）第一节：零件图的识读一．看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。

看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。

二．看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。

２.看零件图的常用步骤•一看标题栏，了解零件概况。

•二看视图，想象零件形状。

•三看尺寸标注，分析尺寸基准。

•四看技术要求，掌握关键质量。

（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。

）•归纳总结综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。

例：齿轮轴零件图6N 9( )200齿 轮 轴1.调质220～250H B 。

2.未注倒角均为C 2。

4.线性尺寸未注公差为G B /T 1804-m 。

3.去锐边毛刺。

审核制图班级7660技术要求22828（图号）(校名)(日期)(学号)(日期)材料件数比例45成绩1B0.05B451.6φ60h 8( )φ55φ40φ35k 6()C 3.23.2φ35k 6()1.6φ40φ30D1.63.27-6-6G M20°224AA φ20r 6( )A -A其余12.5精度等级齿 数压 力 角2.5模 数+0.002+0.018+0.002+0.018-0.046+0.028+0.041-0.030 02×0.582×0.53.2533.216.5一看标题栏 了解零件概况从标题栏可知，该零件叫齿轮轴。

一般零件图技术要求:技术要求：1、零件加工表面不应有刮痕、擦伤等损伤零件表面的缺陷；2、铸件应清理干净,不得有毛刺、飞边；3、零件应经调质处理；4、未标注倒角为C5、圆角R3、R25、零件去除氧化皮;齿轮参数技术要求1.调制处理后齿轮硬度=229-286；2.齿轮精度8级；3.未注明倒角C2；4.齿轮齿数35,模数6,压力角为20度；2.热处理要求：经调质处理,HRC50～55;零件进行高频淬火,350～370℃回火,HRC40～45;渗碳深度;进行高温时效处理;3.公差要求：未注形状公差应符合GB1184-80的要求;未注长度尺寸允许偏差±;铸件公差带对称于毛坯铸件基本尺寸配置;4.零件棱角：未注圆角半径R5;未注倒角均为2×45°;锐角倒钝;齿轮轴技术要求：1、45号钢正火 170~217HBS2、未标注圆角为R=2mm3、锐边倒钝技术要求：1、零件加工表面不应有刮痕、擦伤等损伤零件表面的缺陷；2、铸件应清理干净,不得有毛刺、飞边；3、零件应经调质处理；4、未标注圆角为R1,倒角为C1;5.装配要求：技术要求1.装配前箱体与其他铸件不加工面应清理干净,除去毛刺毛边,并浸涂防锈漆;2.零件在装配前用煤油清洗,轴承用汽油清洗干净,晾干后配合表面应涂油;3.减速器剖分面、各接触面以及密封处均不允许漏油、渗油,箱体剖分面允许涂以密封胶或水玻璃,不允许使用其他任何涂料;4.齿轮装配后应用涂色法检查接触斑点,圆柱齿轮沿齿高不小于30%,沿齿长不小于50%,齿间隙为;5.调整、固定轴承时应留有轴向有;6.减速器内装有50号机械润滑油,油量达到规定的深度;7.箱体内壁涂耐油油漆,减速器外表面涂灰色油漆;8.按试验规程进行试验;变速箱齿轮装配技术要求：1、各密封件装配前必须浸透油;2、装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃;3、齿轮箱装配后应设计和工艺规定进行空载试验;试验时不应有冲击、噪声,温升和渗漏不得超过有关标准规定;4、齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定;5、装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中;6、进入装配的零件及部件包括外购件、外协件,均必须具有检验部门的合格证方能进行装配;7、零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等;技术要求：1、装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查;2、装配过程中零件不允许磕、碰、划伤和锈蚀;3、螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手;紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏;4、规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固;5、同一零件用多件螺钉螺栓紧固时,各螺钉螺栓需交叉、对称、逐步、均匀拧紧;圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布;轴承配合技术要求1、平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙;2、花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于50%;3、滑动配合的平键或花键装配后,相配件移动自如,不得有松紧不均现象;粘接后应清除流出的多余粘接剂;4、轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象;5、轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触;在上述范围内用塞尺检查时,的塞尺不得塞入外圈宽度的1/3;6、轴承外圈装配后与定位端轴承盖端面应接触均匀;7、滚动轴承装好后用手转动应灵活、平稳;上下轴瓦的结合面要紧密贴和,用塞尺检查不入;用定位销固定轴瓦时,应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销;销打入后不得松动;球面轴承的轴承体与轴承座应均匀接触,用涂色法检查,其接触不应小于70%; 合金轴承衬表面成黄色时不准使用,在规定的接触角内不准有离核现象,在接触角外的离核面积不得大于非接触区总面积的10%;齿轮蜗轮基准端面与轴肩或定位套端面应贴合,用塞尺检查不入;并应保证齿轮基准端面与轴线的垂直度要求;齿轮箱与盖的结合面应接触良好;组装前严格检查并清除零件加工时残留的锐角、毛刺和异物;保证密封件装入时不被擦伤;6.铸件要求：铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷如欠铸、机械损伤等;铸件应清理干净,不得有毛刺、飞边,非加工表明上的浇冒口应清理与铸件表面齐平;铸件非加工表面上的铸字和标志应清晰可辨,位置和字体应符合图样要求;铸件非加工表面的粗糙度,砂型铸造R,不大于50μm;铸件应清除浇冒口、飞刺等;非加工表面上的浇冒口残留量要铲平、磨光,达到表面质量要求;铸件上的型砂、芯砂和芯骨应清除干净;铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置;铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整,清理干净;对错型、凸台铸偏等应予以修正,达到圆滑过渡,一保证外观质量;铸件非加工表面的皱褶,深度小于2mm,间距应大于100mm;机器产品铸件的非加工表面均需喷丸处理或滚筒处理,达到清洁度Sa2 1/2级的要求;铸件必须进行水韧处理;铸件表面应平整,浇口、毛刺、粘砂等应清除干净;铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷;7.涂装要求：所有需要进行涂装的钢铁制件表面在涂漆前,必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去;除锈前,先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢; 经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h;铆接件相互接触的表面,在连接前必须涂厚度为30～40μm防锈漆;搭接边缘应用油漆、腻子或粘接剂封闭;由于加工或焊接损坏的底漆,要重新涂装;8.配管要求：技术要求1、装配前所有的管子应去除管端飞边、毛刺并倒角;用压缩空气或其他方法清楚管子内壁附着的杂物和浮锈;2、装配前,所有钢管包括预制成型管路都要进行脱脂、酸洗、中和、水洗及防锈处理;3、装配时,对管夹、支座、法兰及接头等用螺纹连接固定的部位要拧紧,防止松动;4、预制完成的管子焊接部位都要进行耐压试验;5、配管接替或转运时,必须将管路分离口用胶布或塑料管堵封口,防止任何杂物进入,并拴标签;9.补焊件要求：技术要求1、补焊前必须将缺陷彻底清除,坡口面应修的平整圆滑,不得有尖角存在;2、根据铸钢件缺陷情况,对补焊区缺陷可采用铲挖、磨削,炭弧气刨、气割或机械加工等方法清除;3、补焊区及坡口周围20mm以内的粘砂、油、水、锈等脏物必须彻底清理;4、在补焊的全过程中,铸钢件预热区的温度不得低于350°C;5、在条件允许的情况下,尽可能在水平位置施焊;6、补焊时,焊条不应做过大的横向摆动;7、铸钢件表面堆焊接时,焊道间的重叠量不得小于焊道宽度的1/3;10.锻件要求：每个钢锭的水口、冒口应有足够的切除量,一以保证锻件无缩孔和严重的偏折; 锻件应在有足够能力的锻压机上锻造成形,以保证锻件内部充分锻透;锻件不允许有肉眼可见的裂纹、折叠和其他影响使用的外观缺陷;局部缺陷可以清除,但清理深度不得超过加工余量的75%,锻件非加工表面上的缺陷应清理干净并圆滑过渡;锻件不允许存在白点、内部裂纹和残余缩孔;11.切削加工要求：零件应按工序检查、验收,在前道工序检查合格后,方可转入下道工序;加工后的零件不允许有毛刺;精加工后的零件摆放时不得直接放在地面上,应采取必要的支撑、保护措施;加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷;滚压精加工的表面,滚压后不得有脱皮现象;最终工序热处理后的零件,表面不应有氧化皮;经过精加工的配合面、齿面不应有退火、发蓝、变色的现象;加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷;一般装配图技术要求:1.各密封件装配前必须浸透油;2.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃;3.齿轮箱装配后应设计和工艺规定进行空载试验;试验时不应有冲击、噪声,温升和渗漏不得超过有关标准规定;4.齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定;5.装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中;6.进入装配的零件及部件包括外购件、外协件,均必须具有检验部门的合格证方能进行装配;7.零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等;8.装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查;9.装配过程中零件不允许磕、碰、划伤和锈蚀;10.螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手;紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏;11.规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固;12.同一零件用多件螺钉螺栓紧固时,各螺钉螺栓需交叉、对称、逐步、均匀拧紧;13.圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布;14.平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙;15.花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于50%;16.滑动配合的平键或花键装配后,相配件移动自如,不得有松紧不均现象;17.粘接后应清除流出的多余粘接剂;18.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象;19.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触;在上述范围内用塞尺检查时,的塞尺不得塞入外圈宽度的1/3;20.轴承外圈装配后与定位端轴承盖端面应接触均匀;21.滚动轴承装好后用手转动应灵活、平稳;22.上下轴瓦的结合面要紧密贴和,用塞尺检查不入;23.用定位销固定轴瓦时,应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销;销打入后不得松动;24.球面轴承的轴承体与轴承座应均匀接触,用涂色法检查,其接触不应小于70%;25.合金轴承衬表面成黄色时不准使用,在规定的接触角内不准有离核现象 ,在接触角外的离核面积不得大于非接触区总面积的10%;26.齿轮蜗轮基准端面与轴肩或定位套端面应贴合,用塞尺检查不入;并应保证齿轮基准端面与轴线的垂直度要求;27.齿轮箱与盖的结合面应接触良好;28.组装前严格检查并清除零件加工时残留的锐角、毛刺和异物;保证密封件装入时不被擦伤;总体结论:总图中的技术要求1. 一般说明设计机器的使用场合及机器的功能;2. 机器的出厂要求的总体检验、试车要求;压力容器执行的检验标准、起重机械执行的检验标准等;3. 机器的外观颜色、特殊标志;4. 机器的运输、包装要求;5. 使用、维护的主要要点要求;6. 机器的主要参数;装配图中的技术要求装配图中的技术要求主要为说明机器或部件在装配、检验、使用时应达到的技术性能、质量要求及运输、包装要求等;主要从以下几方面考虑：1. 装配要求：装配时要注意的事项及装配后应达到的指标等;例如,特殊的装配方法、安装顺序、是否在配套零件上打装配标记、装配间隙、精度要求、需要在装配时应满足的加工要求、密封要求等;2. 检验要求：装配后对机器或部件进行验收时所要求的检验方法、操作要求和达到标准条件;例如气压试验、水压试验、常压捡漏、形位公差要求等;3. 使用要求：对机器在试车、使用、保养、维修时提出的要求;例如试车时间、限速要求、限温要求、绝缘要求及等;零件图的技术要求零件图中的技术要求比较多,总结一般图中应共有的要求如下;1. 未注尺寸公差要求;如：2. 未注形位公差要求;如：3. 不便再图上用图形或符号表达,但在制造或检验时又必须保证要求;它的内容随不同零件、不同要求及不同加工方法而异;主要应注明：1对材料的要求;如热处理方法正火、调质、淬火及热处理后表面应达到的硬度；2表面处理要求渗碳、氰化、淡化、喷丸等、表面涂层或镀层油漆、发兰、镀铬、镀镍等以及表面修饰去毛刺、清砂等；3对加工的要求;如是否需要在装配时加工、是否与其他零件一起配合加工如有的孔要求配钻、配铰等；4指出图中未注明的尺寸;如圆角、倒角等；5铸造零件图中,不允许出现的铸造缺陷；焊接零件图中特殊要求,焊条要求等；6其他特殊要求;如允许不平衡的力矩以及检验、包装、打印等要求;。
