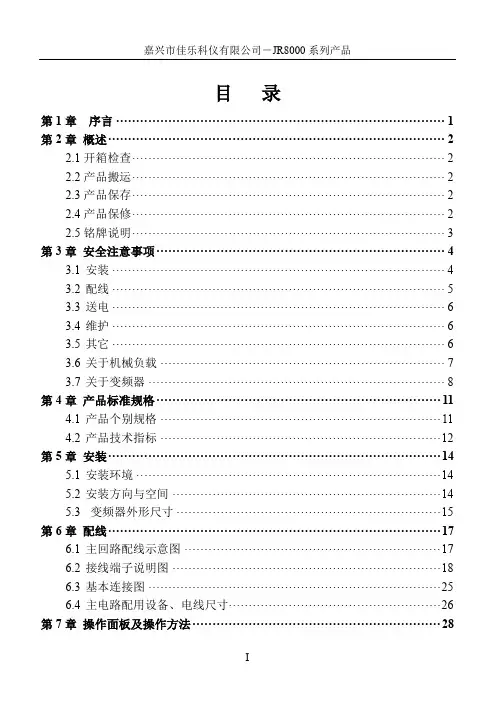

嘉兴市佳乐科仪有限公司－JR8000系列产品目录第1章序言 (1)第2章概述 (2)2.1开箱检查 (2)2.2产品搬运 (2)2.3产品保存 (2)2.4产品保修 (2)2.5铭牌说明 (3)第3章安全注意事项 (4)3.1安装 (4)3.2配线 (5)3.3送电 (6)3.4维护 (6)3.5其它 (6)3.6关于机械负载 (7)3.7关于变频器 (8)第4章产品标准规格 (11)4.1产品个别规格 (11)4.2产品技术指标 (12)第5章安装 (14)5.1安装环境 (14)5.2安装方向与空间 (14)5.3变频器外形尺寸 (15)第6章配线 (17)6.1主回路配线示意图 (17)6.2接线端子说明图 (18)6.3基本连接图 (25)6.4主电路配用设备、电线尺寸 (26)第7章操作面板及操作方法 (28)I嘉兴市佳乐科仪有限公司－JR8000系列产品第8章简单运行 (31)8.1运行前检查和准备 (31)8.2试运行 (31)第9章详细功能介绍 (33)第10章串行通信 (91)第11章故障对策 (92)11.1故障诊断和纠正措施 (92)11.2代码对照表 (92)11.3报警显示和解释 (95)11.4电动机故障和纠正措施 (96)第12章保养与维护 (99)12.1基本维护和检查方法 (99)12.2定期检查项目 (99)第13章周边设施选用及配置 (101)13.1制动电阻配置表 (101)第14章应用案例 (103)14.1 外部电位器的使用 (103)14.2 内控多段速运行 (103)14.3多台变频器连动问题（两种方式） (105)14.4工频/变频切换运行 (107)14.5恒压供水 (108)14.6一般变频器的设置所考虑的参数 (109)第15章功能参数简表 (110)II嘉兴市佳乐科仪有限公司－JR8000系列产品第1章序言非常感谢您使用JR8000 系列通用变频器！JR8000系列变频器是采用先进的电力电子技术，由可靠的元件，优良的材料精心制造而成。
JJR系列软起动器用户手册目录安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯安装准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯使用及环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1．概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯典型应用简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯JJR 系列软起动功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2．购入检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3．安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4．电路连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯主回路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯控制端子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯控制电路端子连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯主回路连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯基本电路框图和端子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5．键盘及显示说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6．数据的设定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7．通电运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8．保护显示说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9．软起动控制模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯限流型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯电压控制型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯软停车曲线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯不同起动方式的电流波形比较⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10．结构特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附表一应用场合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯JJR1000系列二次接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯JJR2000系列二次接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯警告！只有专业技术人员允许安装JJR。
JJR系列软起动器 用户手册目录安全注意事项……………………………………………………………………………………… 安装准备…………………………………………………………………………………………… 使用及环境条件…………………………………………………………………………………… 1．概述……………………………………………………………………………………………… 典型应用简介…………………………………………………………………………………… JJR系列软起动功能…………………………………………………………………………… 2．购入检查………………………………………………………………………………………… 3．安装……………………………………………………………………………………………… 4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子……………………………………………………………………… 5．键盘及显示说明………………………………………………………………………………… 6．数据的设定……………………………………………………………………………………… 7．通电运行………………………………………………………………………………………… 8．保护显示说明…………………………………………………………………………………… 9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较…………………………………………………………… 10．结构特点……………………………………………………………………………………… 附表一 应用场合…………………………………………………………………………………… JJR1000系列二次接线图…………………………………………………………………………… JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。

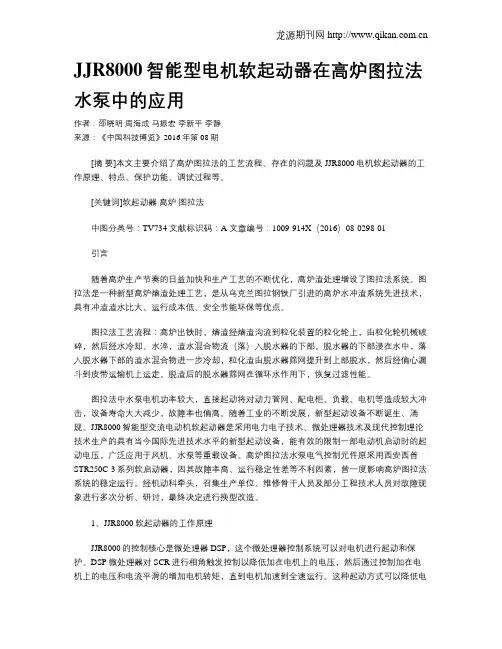

JJR8000智能型电机软起动器在高炉图拉法水泵中的应用作者：邵晓明周海成马振宏李新平李静来源：《中国科技博览》2016年第08期[摘要]本文主要介绍了高炉图拉法的工艺流程、存在的问题及JJR8000电机软起动器的工作原理、特点、保护功能、调试过程等。
[关键词]软起动器高炉图拉法中图分类号：TV734 文献标识码：A 文章编号：1009-914X（2016）08-0298-01引言随着高炉生产节奏的日益加快和生产工艺的不断优化，高炉渣处理增设了图拉法系统。
图拉法是一种新型高炉熔渣处理工艺，是从乌克兰图拉钢铁厂引进的高炉水冲渣系统先进技术，具有冲渣渣水比大、运行成本低、安全节能环保等优点。
图拉法工艺流程：高炉出铁时，熔渣经熔渣沟流到粒化装置的粒化轮上，由粒化轮机械破碎，然后经水冷却、水淬，渣水混合物流（落）入脱水器的下部。
脱水器的下部浸在水中，落入脱水器下部的渣水混合物进一步冷却，粒化渣由脱水器筛网提升到上部脱水，然后经偏心漏斗到皮带运输机上运走。
脱渣后的脱水器筛网在循环水作用下，恢复过滤性能。
图拉法中水泵电机功率较大，直接起动将对动力管网、配电柜、负载、电机等造成较大冲击，设备寿命大大减少，故障率也偏高。
随着工业的不断发展，新型起动设备不断诞生、涌现。
JJR8000智能型交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论技术生产的具有当今国际先进技术水平的新型起动设备，能有效的限制一部电动机启动时的起动电压，广泛应用于风机、水泵等重载设备。
高炉图拉法水泵电气控制元件原采用西安西普STR250C-3系列软启动器，因其故障率高、运行稳定性差等不利因素，曾一度影响高炉图拉法系统的稳定运行。
经机动科牵头，召集生产单位、维修骨干人员及部分工程技术人员对故障现象进行多次分析、研讨，最终决定进行换型改造。
1、JJR8000软起动器的工作原理JJR8000的控制核心是微处理器DSP，这个微处理器控制系统可以对电机进行起动和保护。
软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。
其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。
二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。
2、连接输入电源，将电源线接入软起动器的输入端子。
注意三相电源需要保持平衡，不能出现缺相的情况。
3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。
4、打开软起动器电源开关，此时电源指示灯应显示为亮。
5、调整电机的起动参数，包括初始电压、全电压和加速时间等。
这些参数可以根据电机的具体需求进行调整。
6、关闭外壳保护门，确保其紧密关闭。
7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。
8、起动电机，观察电机的运行状态和软起动器的显示面板信息。
9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。
三、注意事项1、操作过程中应切断电源，防止意外触电。
2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。
3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。
4、定期清理软起动器内的灰尘和杂物，保持设备清洁。
5、若出现故障，应立即切断电源，并联系专业人员进行维修。
四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。
2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。
3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。
4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。
五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。
2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
QJR 系列矿用隔爆兼本质安全型交流真空软起动器使用说明书第二版太原惠特科技有限公司二ＯＯ八年四月服务及销售热线：0、7021503传真:0 邮编：030006通讯地址：中国市路420号4层该起动器是在本公司畅销产品“QJRP400/1140（660）矿用隔爆兼本质安全型调压调频软起动器”、“QJT250/1140（660）矿用刮板输送机调速起动器”的基础上，吸收优点、摈弃缺点，并结合当前最新的软起动技术潜心开发的第二代软起动产品。
功能更齐全、性能更优越、使用更安全、维修更方便，达到了国际领先水平。
本使用说明书根据GB9969.1-1998标准编写。
本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。
本产品执行标准：“MT/T 943-2005 矿用低压交流软起动器”及其关于“QJR系列矿用隔爆兼本质安全型交流真空软起动器技术申明”。
安装、使用该产品前，请详细阅读本使用说明书。
警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。
否则，将危及人身和矿井安全！警告：严禁带电检修起动器，带电检修可能引起人身伤亡事故、危及矿井安全！检修电机时，必须把本起动器的电源切断，同时将本起动器的隔离换向开关置于断开位。
用电笔测量进出线无电后，方可检修！警告：起动器外壳必须可靠接地，电源进出线的地线必须可靠连接在接地端子上；警告：检修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号、参数。
目录1.概述 (1)2.结构特征与工作原理 (3)3.技术特性 (7)4.尺寸、重量 (9)5.安装、调试 (9)6.使用、操作、显示 (14)7.故障分析与排除 (19)8.安全保护装置 (19)9.保养、维修 (19)10.运输、贮存 (20)11.开箱及检查 (20)12.其它 (21)1 概述1.1主要用途及适用围QJR系列矿用隔爆兼本质安全型低压交流软起动器(以下简称起动器)，主要用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，对额定电压至1140V、额定频率50Hz、额定电流至400A的三相鼠笼式异步电动机进行控制。
在安装、使用产品前请仔细阅读产品使用说明书QJR1系列矿用隔爆兼本质安全型交流真空软起动器使用说明书************************公司2010年9月目录1 概述---------------------------------------------------------------------------------------------21.1 产品特点--------------------------------------------------------------------------------------21.2 主要用途及选用围-----------------------------------------------------------------------31.3 型式、规格、型号的组成及其代表意义-----------------------------------------------31.4 使用环境条件--------------------------------------------------------------------------------31.5 结构特征--------------------------------------------------------------------------------------4 2 结构特征与工作原理---------------------------------------------------------------------52.1 原理图示意图---------------------------------------------------------------------------------52.2 工作原理--------------------------------------------------------------------------------------5 3 技术特性---------------------------------------------------------------------------------------63.1 主要性能--------------------------------------------------------------------------------------64 控制器及参数---------------------------------------------------------------------------------64.1 端子功能----------------------------------------------------------------------------------------64.2 控制器示意图----------------------------------------------------------------------------------74.3 功能键-------------------------------------------------------------------------------------------74.4 状态信息----------------------------------------------------------------------------------------84.5 软启动部参数介绍-------------------------------------------------------------------------94.6 故障代码---------------------------------------------------------------------------------------104.7 中文显示屏使用及接线图----------------------------------------------------------------134.8 门按钮操作及参数调节-------------------------------------------------------------------145 使用注意事项------------------------------------------------------------------------------176 使用步骤---------------------------------------------------------------------------------------176.1 开箱检查-------------------------------------------------------------------------------------176.2 线路检查-------------------------------------------------------------------------------------186.3 接线腔----------------------------------------------------------------------------------------186.4 基本参数设定-------------------------------------------------------------------------------196.5 试运行----------------------------------------------------------------------------------------20 7 附端子图及说明----------------------------------------------------------------------------218 主要元器件明细表------------------------------------------------------------------------269 用户须知--------------------------------------------------------------------------------------261 概述本产品的执行标准为：MT/T943-2005 矿用低压交流软起动器、Q/************************1.1 产品特点QJR1系列矿用隔爆兼本质安全型交流真空软起动器（以下简称软起动）是应用BENSHAW最新技术研制生产的最新一代高新技术产品。
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
产品说明书使用安装前请认真阅读本说明书1概述1.1 型号的组成及其代表意义1.2 环境要求2技术特性3结构特征4工作原理5起动模式自然特性模式单闭环特性模式双闭环特性模式6工作过程7安装、使用和调整安装调整使用8显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9维护保养10运输与储存11注意事项12订货须知附录：DRK-2多功能软启动控制器(中文)1 概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。
解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR- 250（160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。
其模块化的安装结构，便于使用和维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。
直接起动时，软起动器还具有磁力起动器的全部功能。
该产品具有一、二次线线间（可控硅极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能 。
特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。
本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。
1.1 型号的组成及其代表意义Q J R －250（160）/ 1140（660） Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2 环境要求a) 海拔高度不超过2000m；b) 周围环境温度不超过－5℃～+40℃；c) 相对湿度不大于95%（+20℃）；d) 安装地基处的振动频率围为10～150Hz时，其最大振动加速度不超过0.5g；e) 安装倾斜度不超过15°；f) 有甲烷或煤尘爆炸的场所；g) 无破坏金属和绝缘材料的腐蚀性气体的场所；h) 电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。
