GSM900-GSM1800测试信道的分配

适合使用地区：郊区／市区ds13东oitre4K:JFD()$#_*(本文来自移动通信网,版权所有
同一面积所需基地站数：少／多
保密性：佳／佳 289西708K:JFD()$本文来自移动通信网,版权所有
随着900M网络的建设，基站密度不断增加，由于频率资源有限900M在频点规划方面的压力也越来越大，网络的负荷也比较中，通过建设1800M基站可以有效缓解900M基站的负荷压力，将900M基站的利用率降至合理的水平，提高网络质量，降低900M基站网络优化的压力。另外1800M基站频率资源相对900来说也较为充足。1800M基站信号穿透力较强，但是信号衰落较快，因此传输距离相对900来说稍弱一点ds不21K:JFD(本文来自移动通信网,版权所有
频段 名称 信道号 上行(MHz) 下行(MHz) 其他
GSM 850 GSM 850 128 - 251 824,0 - 849,0 869,0 - 894,0 美国, 南美洲国家 和 亚洲部分国家。
GSM 900 P-GSM 900 1-124 890,0 - 915,0 935,0 - 960,0 GSM最先实现的频段，也是使用最广的频段。
E-GSM 900 975 - 1023 880,0 - 890,0 925,0 - 935,0 900M扩展频段
R-GSM 900 n/a 876,0 - 880,0 921,0 - 925,0 铁路GSM（GSM-R），为铁路调度通信系统开发的特殊版本。
GSM1800 GSM 1800 512 - 885 1710,0 - 1785,0 1805,0 - 1880,0 适用于对信道容量需求大的市场，应用范围仅次于900M。
1a3dsK:JFD本文来自移动通信网,版权所有

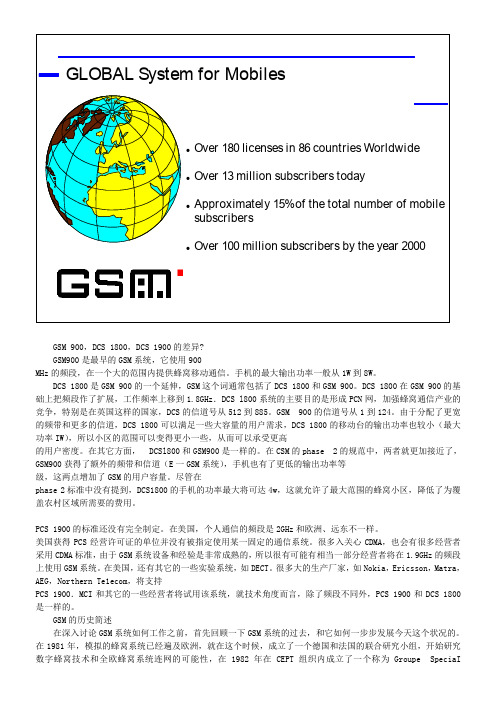

GSM 900，DCS 1800，DCS 1900的差异?GSM900是最早的GSM系统，它使用900MHz的频段，在一个大的范围内提供蜂窝移动通信。

手机的最大输出功率一般从1W到8W。

DCS 1800是GSM 900的一个延伸，GSM这个词通常包括了DCS 1800和GSM 900。

DCS 1800在GSM 900的基础上把频段作了扩展，工作频率上移到1.8GHz．DCS l800系统的主要目的是形成PCN网，加强蜂窝通信产业的竞争，特别是在英国这样的国家，DCS的信道号从512到885。

GSM 900的信道号从1到124。

由于分配了更宽的频带和更多的信道，DCS 1800可以满足一些大容量的用户需求，DCS 1800的移动台的输出功率也较小（最大功率IW），所以小区的范围可以变得更小一些，从而可以承受更高的用户密度。

在其它方面， DCSl800和GSM900是一样的。

在CSM的phase 2的规范中，两者就更加接近了，GSM900获得了额外的频带和信道（E一GSM系统），手机也有了更低的输出功率等级，这两点增加了GSM的用户容量。

尽管在phase 2标准中没有提到，DCS1800的手机的功率最大将可达4w，这就允许了最大范围的蜂窝小区，降低了为覆盖农村区域所需要的费用。

PCS 1900的标准还没有完全制定。

在美国，个人通信的频段是2GHz和欧洲、远东不一样。

美国获得PCS经营许可证的单位并没有被指定使用某一固定的通信系统。

很多入关心CDMA，也会有很多经营者采用CDMA标准，由于GSM系统设备和经验是非常成熟的，所以很有可能有相当一部分经营者将在1.9GHz的频段上使用GSM系统。

在美国，还有其它的一些实验系统，如DECT。

很多大的生产厂家，如Nokia，Ericsson，Matra，AEG，Northern Te1ecom，将支持PCS 1900．MCI和其它的一些经营者将试用该系统，就技术角度而言，除了频段不同外，PCS 1900和DCS 1800是一样的。

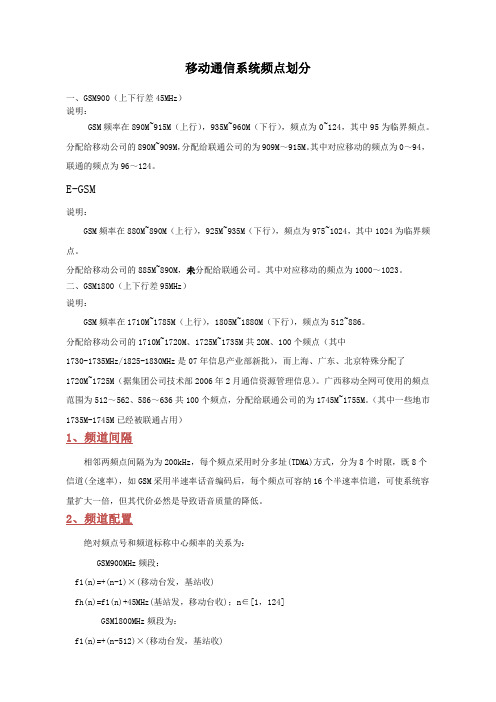

移动通信系统频点划分一、GSM900（上下行差45MHz）说明：GSM频率在890M~915M（上行），935M~960M（下行），频点为0~124，其中95为临界频点。

分配给移动公司的890M~909M，分配给联通公司的为909M～915M。

其中对应移动的频点为0～94，联通的频点为96～124。

E-GSM说明：GSM频率在880M~890M（上行），925M~935M（下行），频点为975~1024，其中1024为临界频点。

分配给移动公司的885M~890M，未分配给联通公司。

其中对应移动的频点为1000～1023。

二、GSM1800（上下行差95MHz）说明：GSM频率在1710M~1785M（上行），1805M~1880M（下行），频点为512~886。

分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点（其中1730-1735MHz/1825-1830MHz是07年信息产业部新批），而上海、广东、北京特殊分配了1720M~1725M（据集团公司技术部2006年2月通信资源管理信息）。

广西移动全网可使用的频点范围为512～562、586～636共100个频点，分配给联通公司的为1745M~1755M。

（其中一些地市1735M-1745M已经被联通占用）1、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址(TDMA)方式，分为8个时隙，既8个信道(全速率)，如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。

2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1(n)=+(n-1)×(移动台发，基站收)fh(n)=f1(n)+45MHz(基站发，移动台收)；n∈[1，124]GSMl800MHz频段为：f1(n)=+(n-512)×(移动台发，基站收)fh(n)=f1(n)+95MHz(基站发，移动台收)；n∈[512，885]其中：f1(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号(ARFCN)。

GSM900/GSM1800无线网络参数及调整
1概述近年来，数字移动通信GSMGSM网络在中国得到了飞速的发展，截至1999年8月份，全国GSM用户已突破2000万。据保守的估计，2005年移动用户数将接近固定用户，达到1亿用户，其中GSM用户将超过8000万，并且用户会更集中。但用户的剧增同样使网络的发展承受了巨大的压力，GSM900由于受到频率资源的限制，最大能承载的用户数应在4000万左右，已无法满足GSM网络的发展需求，因此GSM1800系统的广泛应用已成为GSM网络发展的必然途径。目前在北京、上海、广州、福建、江苏等地已相继开始建设和应用GSM1800系统。GSM900和GSM1800双频网络双频网络是网络容量和网络覆盖两方面需求相互融合的最有效的方法之一，而其主要功能的实现极大地依赖于GSM900／1800双频无线网络参数的设置，这些参数主要包括小区选择／重选、双频话务切换等控制参数的调整。本文将在900MHz和1800MHz无线传播特点和双频组网原则的基础上，重点介绍部分双频无线网络参数及其调整方法。2 GSM900／1800双频网络2.1 900MHz和800MHz无线传播特性不同频段的无线电波传播路径是不同的，对于900MHz频段的无线通信系统而言，电波传播方式主要是空间彼，即直射波、反射波的合成波。由于手机经常不断地受到周围（几米至几十米内）几何形状和大小不同的建筑物、树木及其它障碍物或地形起伏的影响，其接收场强的变化是相当复杂的。这种由传播路径引起的散射、反射、绕射或因障碍物形成的直线路径上的阴影的多径组合使到达手机的信号幅度、相位和人射角等都是随机的，因而手机有时仅移动几米，接收场就可能出现较大的起伏，这种起伏的变化速率与手机移动速度、电波长有关系。1800MHz的电波波长是900MHz的一半，因而其遭受的多径衰落和阴影效应将更加明显。900MHz可采用典型的

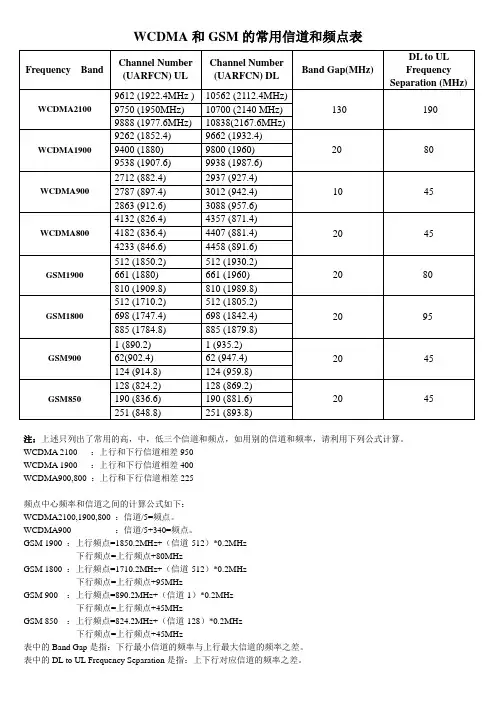

WCDMA和GSM的常用信道和频点表
注：上述只列出了常用的高，中，低三个信道和频点，如用别的信道和频率，请利用下列公式计算。

WCDMA 2100 ：上行和下行信道相差950
WCDMA 1900 ：上行和下行信道相差400
WCDMA900,800 ：上行和下行信道相差225
频点中心频率和信道之间的计算公式如下：
WCDMA2100,1900,800 ：信道/5=频点。

WCDMA900 ：信道/5+340=频点。

GSM 1900 ：上行频点=1850.2MHz+（信道-512）*0.2MHz
下行频点=上行频点+80MHz
GSM 1800 ：上行频点=1710.2MHz+（信道-512）*0.2MHz
下行频点=上行频点+95MHz
GSM 900 ：上行频点=890.2MHz+（信道-1）*0.2MHz
下行频点=上行频点+45MHz
GSM 850 ：上行频点=824.2MHz+（信道-128）*0.2MHz
下行频点=上行频点+45MHz
表中的Band Gap是指：下行最小信道的频率与上行最大信道的频率之差。

表中的DL to UL Frequency Separation是指：上下行对应信道的频率之差。

CMU200射频综测仪使用规范1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。

2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。

（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。

5.试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。

（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。

选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。

(2) GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。

无线网络DT ，CQT 参数ChannelBand频段，GSM 系统所用的频率带，常见的可用的有：GSM900M ，DCS1800M ，平常所说的双频手机就是指可以同时支持上面两种频段GSM 系统频段GSM900主频段（P －GSM ）： 下行（基站发，移动站收）：935 MHZ ～960 MHZ 上行（移动站发，基站收）：890 MHZ ～915 MHZARFCN （频点号）:1～124，移动1～94，联通96～124 GSM 扩展频段（G1）： 下行（基站发，移动站收）：925 MHZ ～935 MHZ 上行（移动站发，基站收）：880 MHZ ～890 MHZ ARFCN （频点号）: 975～1023,0 GSM1800频段：下行（基站发，移动站收）：1805 MHZ ～1880 MHZ 上行（移动站发，基站收）：1710 MHZ ～1785 MHZ ARFCN （频点号）:512～885，联通：687～736小区全球识别码原名：Cell Global Identity, CGI小区全球识别码CGI 小区全球识别码 MCC+MNC+LAC+CI ，全球唯一 LAI 位置区识别码 MCC+MNC+LACMCC 移动国家号，三个十进制数组成，取值范围为十进制的000 ～ 999 ，表明移动用户（或系统)归属的国家。

由国际电联（ITU)统一分配和管理。

中国为460。

MNC 移动网络号 ，由两位十进制数组成，取值范围为十进制的00 ～ 99，表明某个国家内某一特定的GSM PLMN 网。

中国移动和中国联通MNC 分别为00和01。

LAC 位置区码，为确定移动台位置，每个GSM PLMN 的覆盖区域被划分成许多位置区，LAC 用于标识不同的位置区。

LAC 由两字节组成，采用16进制编码，可用范围0001～FFFE H ，0000H 和FFFFH 不可使用（见GSM 规范03.03、04.08和11.11)，即1～65535，一个位置区可以包含一个或多个小区。

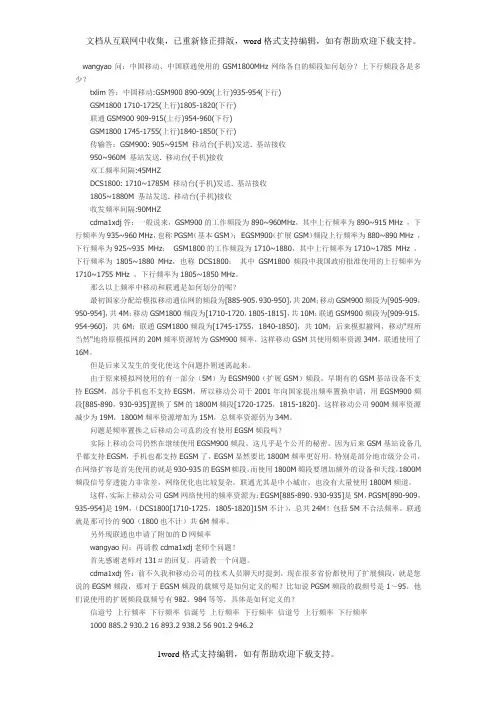

wangyao问：中国移动、中国联通使用的GSM1800MHz网络各自的频段如何划分？上下行频段各是多少？txlim答：中国移动:GSM900 890-909(上行)935-954(下行)GSM1800 1710-1725(上行)1805-1820(下行)联通GSM900 909-915(上行)954-960(下行)GSM1800 1745-1755(上行)1840-1850(下行)传输答：GSM900: 905~915M 移动台(手机)发送. 基站接收950~960M 基站发送. 移动台(手机)接收双工频率间隔:45MHZDCS1800: 1710~1785M 移动台(手机)发送. 基站接收1805~1880M 基站发送. 移动台(手机)接收收发频率间隔:90MHZcdma1xdj答：一般说来，GSM900的工作频段为890~960MHz，其中上行频率为890~915 MHz ，下行频率为935~960 MHz，也称PGSM（基本GSM）；EGSM900（扩展GSM）频段上行频率为880~890 MHz ，下行频率为925~935 MHz；GSM1800的工作频段为1710~1880，其中上行频率为1710~1785 MHz ，下行频率为1805~1880 MHz，也称DCS1800；其中GSM1800频段中我国政府批准使用的上行频率为1710~1755 MHz ，下行频率为1805~1850 MHz。

那么以上频率中移动和联通是如何划分的呢？最初国家分配给模拟移动通信网的频段为[885-905，930-950]，共20M；移动GSM900频段为[905-909，950-954]，共4M；移动GSM1800频段为[1710-1720，1805-1815]，共10M；联通GSM900频段为[909-915，954-960]，共6M；联通GSM1800频段为[1745-1755，1840-1850]，共10M；后来模拟撤网，移动"理所当然"地将原模拟网的20M频率资源转为GSM900频率，这样移动GSM共使用频率资源34M，联通使用了16M。

《移动通信》课后答案练习一一、填空题1、移动通信按工作方式分（单工）（双工）（半双工）。

2、移动通信按多址方式分（FDMA）,（TDMA）,（CDMA ）。

3、移动通信按信号形式分（模拟网）（数字网）4、移动通信按覆盖范围分（城域网）（局域网）（广域网）。

5、移动通信按业务类型分（ PSTN），（DDN），（ISDN ）6、移动通信按服务特性分（专用网），（公用网）。

7、移动通信按使用环境分（陆地通信），（海上通信），（空中通信）。

8、移动通信按使用对象分（民用系统），（军用系统）。

二、简答题1、什么叫移动通信？答：通信双方至少有一方处在移动情况下(或临时静止)的相互信息传输和交换。

2、移动通信的特点。

答：1、移动通信必须利用无线电波进行信息传输2、移动通信是在复杂的干扰环境中运行的3、移动通信可以利用的频谱资源非常有限4、移动通信系统的网络结构多种多样，网络管理和控制必须有效5、移动台必须适合于在移动环境中使用3、移动通信的发展趋势。

答：1、开发更高频段2、有效利用频谱3、数字化4、向个人移动通信发展5、传输数据速率越来越高。

4、全球3G的三大标准是什么？答：WCDMA 、 CDMA2000、TD-SCDMA 。

5、什么是基站？答：固定不动接发移动台的信号完成与交换中心相连，从而实现移动台信号的收发。

6、什么是移动台？答：接收发送无线信号并且可以移动的终端；包括：手机，车载台、无绳电话等。

7、什么是交换中心？答：交换各种信息的中心，分为有线和无线。

无线交换中心为各个移动台所在的基站之间提供交换服务。

8、移动通信的发展目标是什么？答：就是向个人移动通信系统(PCS)发展：Whoever 、Whenever 、Wherever 、Whomever 、Whatever。

9、数字移动通信系统有哪些优点？答：频谱利用率高、容量大，同时可以自动漫游和自动切换，通信质量好，加上其业务种类多、易于加密、抗干扰能力强、用户设备小、成本低。

fl(n)=890.200+(n-1)*0.200MHz fh(n)=fl(n)+ 45MHz
9
GSM 900MHz各频道组的频道号
10
采用等间隔频道配置的方法——DCS1800MHz
在1800MHz频段，共45MHz带宽，载频间隔200KHz，频道 序号为512～885 。其中：中国移动占用前10MHz ，512~559 频道，中国联通占用后10MHz， 687~736频道。频道序号和 频道标称中心频率关系为：
多重频率复用方式又称为分层频率复用（MRP）。它可以在同一个 GSM网络内，根据需要采用几种不同的频率复用方式。如下图所示，L表 是小区中频率层，F表示层中的频率复用方式，越到上层频率复用越紧密。 显然多重频率复用方式可以更合理的按照网内话务密度分布情况，不同 的区域采用不同的复用方式，在大幅度提升网络容量的同时，可以较好 地保证网络质量。
15
A1
B1
A1
B1
A2
B2
A2
B2
C1 A3 D1 B3 C1 A3 D1 B3 C1
C2
D2
C2
D2
C2
C3 B1 D3 A1 C3 B1 D3 A1 C3
B2
A2
B2
A2
B3 C1 A3 D1 B3 C1 A3
C2
D2
C2
C3
D3
C3
4*3频率复用方式
16
B1
A1
C1
B1
B2
A2
C2
B2
A1 B3 C1 A3 B1 C3 A1 B3
A2
C2
B2
A2
A3 B1
C3 A1
B3 C1

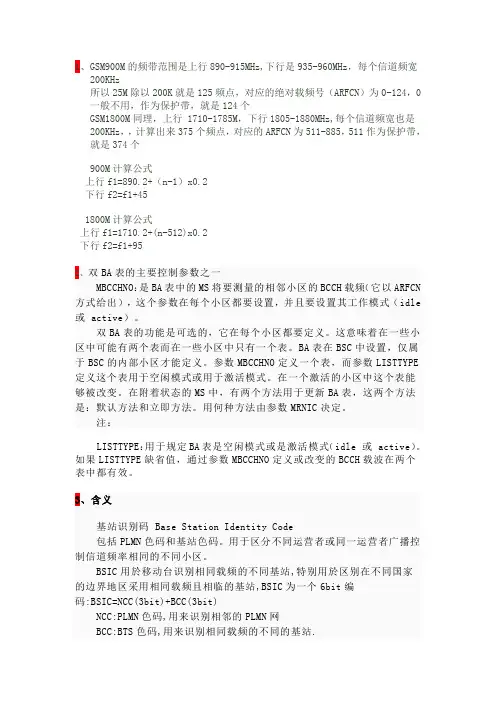

1、GSM900M的频带范围是上行890-915MHz,下行是935-960MHz，每个信道频宽200KHz所以25M除以200K就是125频点，对应的绝对载频号（ARFCN）为0-124，0一般不用，作为保护带，就是124个GSM1800M同理，上行 1710-1785M，下行1805-1880MHz,每个信道频宽也是200KHz，，计算出来375个频点，对应的ARFCN为511-885，511作为保护带，就是374个900M计算公式上行f1=890.2+（n-1）x0.2下行f2=f1+451800M计算公式上行f1=1710.2+(n-512)x0.2下行f2=f1+952、双BA表的主要控制参数之一MBCCHNO：是BA表中的MS将要测量的相邻小区的BCCH载频（它以ARFCN 方式给出），这个参数在每个小区都要设置，并且要设置其工作模式（idle 或 active）。

双BA表的功能是可选的，它在每个小区都要定义。

这意味着在一些小区中可能有两个表而在一些小区中只有一个表。

BA表在BSC中设置，仅属于BSC的内部小区才能定义。

参数MBCCHNO定义一个表，而参数LISTTYPE 定义这个表用于空闲模式或用于激活模式。

在一个激活的小区中这个表能够被改变。

在附着状态的MS中，有两个方法用于更新BA表，这两个方法是：默认方法和立即方法。

用何种方法由参数MRNIC决定。

注：LISTTYPE：用于规定BA表是空闲模式或是激活模式（idle 或 active）。

如果LISTTYPE缺省值，通过参数MBCCHNO定义或改变的BCCH载波在两个表中都有效。

3、含义基站识别码 Base Station Identity Code包括PLMN色码和基站色码。

用于区分不同运营者或同一运营者广播控制信道频率相同的不同小区。

BSIC用於移动台识别相同载频的不同基站,特别用於区别在不同国家的边界地区采用相同载频且相临的基站,BSIC为一个6bit编码:BSIC=NCC(3bit)+BCC(3bit)NCC:PLMN色码,用来识别相邻的PLMN网BCC:BTS色码,用来识别相同载频的不同的基站.编辑本段BSIC的作用移动台收到SCH后，即认为已同步于该小区。

各运行商频段划分政府、运营商到会单位：工信部科技司、电信研究院一、GSM900/1800 双频段数字蜂窝移动台核准频率范围：Tx：885～915MHz/1710～1785MHz(上行，移动台发，基站收)Rx：930～960MHz/1805～1880MHz(下行，移动台收，基站发)说明：1800MHz移动台传导杂散发射值：1.710～1.755GHz≤-36dBm 1.755～12.75GHz≤-30dBm二、GSM900/1800 双频段数字蜂窝基站.核准频率范围：Tx：930～960MHz/1805～1880MHz(下行，移动台收，基站发)Rx：885～915MHz/1710～1785MHz(上行，移动台发，基站收)说明：1800MHz基站传导杂散发射限值：1805～1850MHz≤-36dBm/30/100kHz1852～1855MHz≤-30dBm/30kHz1855～1860MHz≤-30dBm/100kHz1860～1870MHz≤-30dBm/300kHz1870～1880MHz≤-30dBm/1MHz1880～12.75GHz≤-30dBm/3MHz1710～1755MHz≤-98dBm/100kHz三、GSM直放机（上下行变频两块）核准频率范围：下行：930～960MHz/1805～1880MHz上行：885～915MHz/1710～1785MHz说明：上行：885～909MHz、909～915MHz;下行：930～954MHz、954～960MHz;其带外也是分别指885～909MHz、909～915MHz；930～954MHz、954～960MHz的带外。

四、800MHz CDMA数字蜂窝移动台准频率范围：Tx：825～840MHz (上行，移动台发，基站收)Rx：870～885MHz (下行，移动台收，基站发)五、800MHz CDMA数字蜂窝基站核准频率范围：Tx：870～885MHz；(下行，移动台收，基站发)Rx：825～840MHz； (上行，移动台发，基站收)关于800MHz频段CDMA系统基站在带外各频段杂散发射的核准限值：频率范围测试带宽极限值检波方式9kHz～150kHz 1kHz -36dBm 峰值150kHz～30MHz 10kHz -36dBm 峰值30MHz～1GHz 100kHz -36dBm 峰值1GHz～12.75GHz 1MHz -36dBm 峰值806MHz～821MHz 100kHz -67dBm 有效值885MHz～915MHz 100kHz -67dBm 有效值930MHz～960MHz 100kHz -47dBm 峰值1.7GHz～1.92GHz 100kHz -47dBm 峰值3.4GHz～3.53GHz 100kHz -47dBm 峰值说明：发射工作频带两边各加上1MHz过渡带内的噪声电平100kHz-22dBm有效值六、800MHz CDMA直放机核准频率范围：上行：825～840MHz下行：870～885MHz说明:800MHz频段CDMA系统直放机在带外各频段杂散发射的核准限值频率范围测试带宽极限值检波方式9kHz～150kHz1kHz-36dBm峰值150kHz～30MHz10kHz-36dBm峰值30MHz～1GHz 100kHz-36dBm峰值1GHz～12.75GHz1MHz -36dBm峰值806MHz～821MHz 100kHz-67dBm有效值885MHz～915MHz100kHz-67dBm有效值930MHz～960MHz100kHz -47dBm峰值1.7GHz～1.92GHz100kHz-47dBm峰值3.4GHz～3.53GHz 100kHz-47dBm峰值发射工作频带两边各加上1MHz过渡带内的噪声电平100kHz-22dBm有效值七、调频收发信机核准频率范围：调频收发信机使用的频率范围为：31～35MHz、138～167MHz、351～358MHz、358～361MHz 、361～368MHz、372～379MHz、379～382MHz 382～389MHz 、403～420MHz、450～470MHz。

GSM网络的工作频段一我国的GSM系统一般采用900M和1800MHZ频段1)900MHZ频段：890－915（上行：MS发，BTS收）935－960（下行：BTS发，MS收）带宽：25MHZ;双工间隔：45MHZ；双工信道数：124；频道间隔：200KHZ.2)1800MHZ频段：1710－1785（上行：MS发，BTS收）1805－1880（下行：BTS发，MS收）带宽：75MHZ;双工间隔：95MHZ；双工信道数：374;频道间隔：200KHZ.其中，每个频点按照时分多址TDMA的方式，分为8个时隙，即8个信道（指全速率）；对于半速率而言，就是16个信道，容量扩大了一倍，但代价是导致语音质量降低。

二频道的配置如下：即绝对频点号（ARFCN）和频道标称中心频率的关系为：1 ) 900M频段：F1(n)=890.2+(n-1)*0.2Mhz(MS发，BTS收)Fh(n)= f1(n)+45Mhz(BTS发，MS收)n∈(1,124)2 ) 1800M频段：F1(n)=1710.2+(n-512)*0.2Mhz(MS发，BTS收)Fh(n)=F1(n)+95Mhz(BTS发，MS收)n∈(512,885)3 ) 900M-R频段F1(n)=890.00+(n-1024)*0.2Mhz(MS发，BTS收)885MHz～889MHzFh(n)= f1(n)+45Mhz(BTS发，MS 收)n∈(999,1019)930～934MHz4 ) 900M-E频段F1(n)=890.00+(n-1024)*0.2Mhz(MS发，BTS收)880MHz～915MHzFh(n)= f1(n)+45Mhz(BTS发，MS 收)n∈(975,1023)920-935MHz.5 )1900M频段(MS发，BTS收)1865MHz～1900MHz(BTS发，MS收)1945-1980MHz.GSM900系统共124个频点，频点序号（也即绝对频点号ARFCN）为1～124，在每端留有200KHz的保护带。

移动通信频段划分GSM通信频段：分为:GSM900 DCS1800 PCS1900（目前中国只用到GSM900和DCS1800两个频段）GSM900: 双工频率间隔:45MHZ880~890（EGSM），890~915M（PGSM）移动台(手机)发送. 基站接收925~935（EGSM），935~960M（PGSM）基站发送. 移动台(手机)接收GSM900频段中我国政府批准使用的上行频率为885~915 MHz ，下行频率为935~960 MHz移动GSM900频段为885~890(上行)/930~935(下行)（此频段属于EGSM），890~909(上行)/935~954(下行) （此频段属于PGSM），共24M联通GSM900频段为909~915 (上行)/954~960(下行)，共6MDCS1800: 双工频率间隔:90MHZ1710~1785M 移动台(手机)发送. 基站接收1805~1880M 基站发送. 移动台(手机)接收GSM1800频段中我国政府批准使用的上行频率为1710~1755 MHz ，下行频率为1805~1850 MHz，但未大量使用，特别是小城市移动GSM1800频段为1710~1720(上行)/1805~1815(下行)，共10M联通GSM1800频段为1745~1755(上行)/1840~1850(下行) ，共10MTD-SCDMA（TDD）：核心频段：A频段：2010~2025MHz(原B频段)，建设最好的，最早使用的，广泛室外使用的频段F频段：1880~1920MHz(原A频段)，考虑与小灵通干扰，应从低开始使用E频率：2320~2370MHz(原C频段)，主要室内使用，不室外使用，室内防止与WLAN冲突，建议从低开始使用。

现在LTE实验网频段为：2320-2370MHz。

WCDMA（FDD）2100M频段：（具有TDD模式，但是没有商用）（标准4种850/900/1900/2100MHz）核心频段：1920~1980MHz，2110~2170MHz（分别用于上行和下行）中国联通WCDMA分配的频率是1940～1955MHz(上行)/2130～2145MHz(下行)，共15MHz；CDMA2000（FDD）800M频段：核心频段：815~849MHz，860~894MHz（分别用于上行和下行）中国电信800M的频段：825-835 MHz(上行)/870-880 MHz(下行),共10MHz;中国电信cdma2000分配的频率是1920～1935MHz(上行)/2110～2125MHz(下行)，共15MHz；1．EDGE的带宽与基站接入有关，以及与终端使用几个时隙有关，EDGE总8个时隙，但是为了防止干扰一般都没有用完8个时隙，最多分组数据4个时隙。

无线通信频段划分（全）无线通信频段划分(全)各运行商频段划分政府、运营商到会单位：工信部科技司、电信研究院一、GSM900/1800 双频段数字蜂窝移动台核准频率范围：Tx：885～915MHz/1710～1785MHz(上行，移动台发，基站收) Rx：930～960MHz/1805～1880MHz(下行，移动台收，基站发) 说明：1800MHz移动台传导杂散发射值：1.710～1.755GHz≤-36dBm 1.755～12.75GHz≤-30dBm二、GSM900/1800 双频段数字蜂窝基站.核准频率范围：Tx：930～960MHz/1805～1880MHz(下行，移动台收，基站发) Rx：885～915MHz/1710～1785MHz(上行，移动台发，基站收) 说明：1800MHz基站传导杂散发射限值：1805～1850MHz ≤-36dBm/30/100kHz 1852～1855MHz ≤-30dBm/30kHz 1855～1860MHz ≤-30dBm/100kHz 1860～1870MHz ≤-30dBm/300kHz 1870～1880MHz ≤-30dBm/1MHz 1880～12.75GHz ≤-30dBm/3MHz 1710～1755MHz ≤-98dBm/100kHz三、GSM直放机（上下行变频两块）核准频率范围：下行：930～960MHz/1805～1880MHz上行：885～915MHz/1710～1785MHz说明：上行：885～909MHz、909～915MHz;下行：930～954MHz、954～960MHz;其带外也是分别指885～909MHz、909～915MHz；930～954MHz、954～960MHz 的带外。

四、800MHz CDMA数字蜂窝移动台准频率范围：Tx ：825～840MHz (上行，移动台发，基站收)Rx ：870～885MHz (下行，移动台收，基站发)五、800MHz CDMA 数字蜂窝基站核准频率范围：Tx ：870～885MHz ；(下行，移动台收，基站发)Rx ：825～840MHz ； (上行，移动台发，基站收)说明：发射工作频带两边各加上1MHz 过渡带内的噪声电平100kHz -22dBm 有效值六、800MHz CDMA 直放机核准频率范围：上行：825～840MHz 下行：870～885MHz 说明:关于800MHz 频段CDMA 系统基站在带外各频段杂散发射的核准限值：频率范围测试带宽极限值检波方式9kHz ～150kHz 1kHz -36dBm 峰值150kHz ～30MHz 10kHz -36dBm 峰值30MHz ～1GHz 100kHz -36dBm 峰值800MHz频段CDMA系统直放机在带外各频段杂散发射的核准限值频率范围测试带宽极限值检波方式9kHz～150kHz 1kHz -36dBm 峰值150kHz～30MHz 10kHz -36dBm 峰值30MHz～1GHz 100kHz -36dBm 峰值1GHz～12.75GHz 1MHz -36dBm峰值806MHz～821MHz 100kHz -67dBm 有效值885MHz～915MHz 100kHz -67dBm有效值930MHz～960MHz 100kHz -47dBm峰值1.7GHz～1.92GHz 100kHz -47dBm峰值3.4GHz～3.53GHz 100kHz -47dBm峰值发射工作频带两边各加上1MHz过渡带内的噪声电平100kHz -22dBm 有效值七、调频收发信机核准频率范围：调频收发信机使用的频率范围为：31～35MHz、138～167MHz、351～358MHz、358～361MHz 、361～368MHz、372～379MHz、379～382MHz 382～389MHz 、403～420MHz、450～470MHz。

G S M9001800双频网络优化中的参数设置GSM900/1800双频网络优化中的参数设置1 概述目前我国GSM数字移动用户数目增长迅速，为提高网络容量和通话服务质量，在一些话务量特别大或频率资源特别紧张的中大城市都先后组建了不同规模的GSM900/1800双频网络。

GSM1800系统是由GSM标准演变而来并且能与其兼容的蜂窝系统,除了频段和射频技术外,其网络结构、语音编码、调制技术、信令规程等绝大部分都与GSM完全相同。

GSM1800系统的基站或基站控制器可通过Abis接口或A接口接到GSM交换机上，故和GSM900一样具有技术成熟、设备兼容、组网灵活、利于漫游等突出优点。

GSM900/1800双频网络是网络容量和网络覆盖两方面需求相互融合的结果，其主要功能的实现极大地依赖于GSM900/1800双频网络参数的设置和调整。

在GSM900/1800双频网络中，移动用户的通话条件是不断变化的，所有的移动用户形成了不断变化的通信环境，而通信网络要保障的，就是在这个不断变化的通信环境中，提供通话质量的最低要求，以便用户能保持通话。

另一方面，在保证网络质量的前提下，应最大限度地利用现有网络资源为更多的用户服务。

在GSM900/1800双频网络中，网络容量具有软特性，即在保证质量的前提下，资源利用率高（如每线话务量）就有可能使网络容量得以提高。

因此，GSM900/1800双频网络优化的重点是网络质量的提高和网络资源的有效利用。

本文将在GSM900/1800双频组网方式和无线传播特点的基础上，重点介绍在双频网络优化中的话务管理、邻区配置、无线参数设置及在摩托罗拉设备上的实现。

2 GSM900/1800双频组网方式在GSM1800网络建设过程中，运营商一般根据话务量分布情况和网络指标设计要求，在现有GSM900网络的基础上进行组网。

GSM1800系统的引入可以采用独立MSC，共用MSC，共用BSC乃至共用BTS等组网方式。

通常需要校准的指标
四、电池的校准及其他的校准 电池的校准及其他的一些校准，如温度 校准、直流偏置校准等等，都是对基带电路中 的A/D的参考电压的校准，以保证A/D读数的 准确，这些校准一般都是测量A/D的斜率和截 距。随着技术的发展，这些校准在很多厂家的 设计中已经被回避掉了，也就是现在很多厂家 的设计中已经不再校准这些内容了。
GSM850
上行：824.20MHZ~848.80MHZ 下行：869.20MHZ~893.80MHZ 其对应的频道号为128~251， 共124个频道， 中心频道为189
校准的意义和目的
由于生产生产无线发射、接收设备时 ，所用 元器件的绝对精度通常不足以满足设备频率、功 率电平和其它参数的性能目标。而降低系统性能 偏差的方式之一就是使用更加昂贵的、精度更高 的、一致性更好的元器件。但是，在现实情况下， 每个无线设备生产厂商都刻意要给用户提供价廉 物美的产品，因此在成本的压力下，设计人员通 常不会选用昂贵的、精度更高的、一致性更好的 元器件作设计，而是走到了相反的方向，这样校 准就成为研发生产中不可或缺的一环，它会极大 地减少无线发射、接收设备对元器件的要求，降 低材料成本，最终降低整个无线发射、接收设备 的成本。
GSM手机测试知识
制造总厂培训小组 编辑:郑国荣
GSM频带（GSM Band）
一个频带（Band）对应上行、下行两部分， 上行即移动台发基站收，下行即基站发移动；在 900MHZ频带（GSM900），上下行间隔45MHZ， 在1800MHZ频带（DCS），上下行间隔95MHZ。 一个频带占据一定的带宽，在带宽内划分了多个 频道（chennel），每个频道定义了一个对应的 频道号，频道间相互间隔0.20MHZ，一般我们 GSM手机使用比较常见的频带划分如下：
