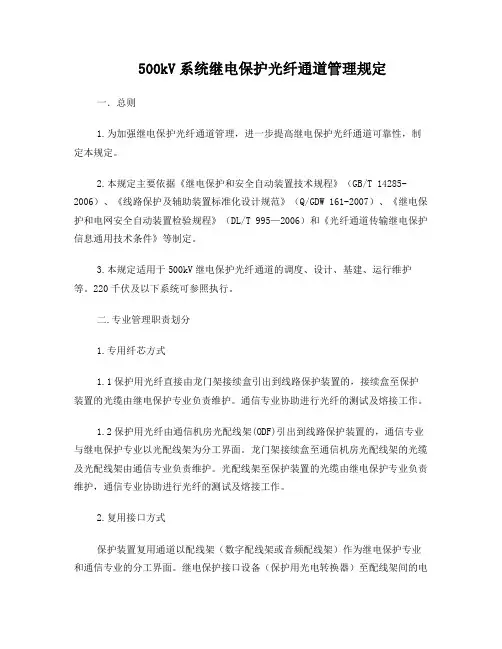

500kV系统继电保护光纤通道管理规定
一．总则
1.为加强继电保护光纤通道管理，进一步提高继电保护光纤通道可靠性，制定本规定。

2.本规定主要依据《继电保护和安全自动装置技术规程》（GB/T 14285-2006）、《线路保护及辅助装置标准化设计规范》（Q/GDW 161-2007）、《继电保护和电网安全自动装置检验规程》（DL/T 995—2006）和《光纤通道传输继电保护信息通用技术条件》等制定。

3.本规定适用于500kV继电保护光纤通道的调度、设计、基建、运行维护等。

220千伏及以下系统可参照执行。

二.专业管理职责划分
1.专用纤芯方式
1.1保护用光纤直接由龙门架接续盒引出到线路保护装置的，接续盒至保护装置的光缆由继电保护专业负责维护。

通信专业协助进行光纤的测试及熔接工作。

1.2保护用光纤由通信机房光配线架(ODF)引出到线路保护装置的，通信专业与继电保护专业以光配线架为分工界面。

龙门架接续盒至通信机房光配线架的光缆及光配线架由通信专业负责维护。

光配线架至保护装置的光缆由继电保护专业负责维护，通信专业协助进行光纤的测试及熔接工作。

2.复用接口方式
保护装置复用通道以配线架（数字配线架或音频配线架）作为继电保护专业和通信专业的分工界面。

继电保护接口设备（保护用光电转换器）至配线架间的电缆由保护专业维护，配线架和复用通信设备及其连接线由通信专业负责维护，继电保护接口设备由继电保护专业负责维护。

3.传输保护信号的光缆、数字电缆、音频电缆在通信侧各配线架的接线或改线方案由通信专业、继电保护专业的双方负责人签字确认，接线由通信专业人员负责。

接线时，继电保护专业人员应到场配合。

三.管理规定和技术要求
1.对于配置双套光纤差动保护的线路，要求至少一套光纤差动保护使用双通道。

2.线路两套光纤纵联保护通道应使用两条完全独立的路由。

3.采用复用光纤通道的线路两侧继电保护设备，其使用的继电保护接口设备应采用同型号、同版本的产品。

4.采用2M方式传输的继电保护业务通道不得设置通道保护方式。

5.对于主干线光纤网络长度小于30km且建设有OPGW光缆的线路，宜优先采用专用纤芯作为保护通道。

6.对于传输继电保护信息的迂回光纤通道，迂回路由的站点应在500kV、220kV系统OPGW光纤通信骨干环网上。

7.传输保护的迂回光纤通道，通道传输收发延时应相同，且单向
传输延时不得超过10ms，所经过的站点不宜超过6个站点，迂回所经线路长度不宜超过1000km。

8.继电保护通道中任一设备故障，不应造成多于6条线路的一套主保护信号同时中断。

9.安装在通信机房的继电保护接口设备的直流电源应取自通信直流电源，并与所接入通信设备的直流电源相对应，传输同一输电线路的两套继电保护信号的两组通信设备，分别接入两套不同的通信电源系统，取消继电保护接口设备上两组电源自动切换的功能。

10.同一输电线路的两套继电保护的两组通信设备（包括继电保护接口设备和通信设备），不得安装在同一屏柜中。

11.线路保护专用光纤宜采用单模光纤，进入变电站保护小室或厂站控制楼的光缆应采用阻燃无金属光缆。

12.厂站内当传输数字信号的保护和通信设备间的距离大于50m 时，或通过强电磁干扰区时应采用光缆连接。

13.新安装或改变后的复用通道，通信专业应对光纤通道的误码率和传输时间进行检查，传输继电保护信息的光纤通道应满足通道误码率BER≤10－8。

14.新安装及全部检验时应测试保护装置到继电保护接口装置间光缆每根纤芯（含备用纤芯）的传输衰耗，其值不应大于2.5dB，对不满足要求的纤芯要查明原因并进行处理。

保护装置及继电保护接口装置光信号发射功率和灵敏接收功率应符合厂家说明书的要求。

15.对于利用专用光纤通道传输保护信息的保护设备，应对其发
信功率和收信灵敏功率进行测试，并保证通道的收信裕度大于6dB。

16、各个运行维护单位继电保护专业应配备必要的光纤通道检修维护器具，如光功率计、光源、光衰耗器、通道测试仪、专用光纤接头清洁工具、数字电缆接线工具等。

17.通信时钟设置方式：
17.1保护装置应从接收码流中提取通信接收时钟。

17.2专用光纤方式：保护装置应采用自己的时钟（主时钟）作为发送时钟。

17.3复用2M通道方式：至少有一侧保护装置应采用自己的时钟（主时钟）作为发送时钟；2M通道应关闭输出再定时功能。

17.4复用64K通道方式：两侧保护装置均应采用PCM提供的时钟（从时钟）作为发送时钟，两侧PCM复用设备应采用主从时钟方式，连接两侧PCM设备的2M通道应关闭输出再定时功能。

四.抗干扰要求
1.保护通道信号的电传输部分，应采用屏蔽线（屏蔽2M线或音频线）连接，该屏蔽线所连接的两个设备之间不应再经端子转接（配线架除外），并应保证其屏蔽层在两侧可靠接地（对于双屏蔽层线缆，其外屏蔽层两端接地，内屏蔽层一端接地）。

传输64k信号采用特性阻抗为120Ω的屏蔽双绞线；传输2M信号采用特性阻抗为75Ω的同轴电缆。

2.通信-48V直流电源的正极应保证与通信机房的接地铜排可靠一点连接。

3.通信机房内应参照GB/T 14285-2006中第6.5.3.2条的要求铺设接地铜排。

4.所有继电保护接口设备的外壳应有明显接地端子，并应分别采用黄绿4mm2的多股软质铜线直接与屏柜内的接地铜排相连。

继电保护接口设备电源的抗干扰接地采用不少于2.5mm2多股软质铜线单独接接地铜排，2M线屏蔽地在装置内可靠连接外壳。

5.光缆、尾缆、尾纤铺放盘绕时应采用圆弧型弯曲，弯曲直径应不小于10cm，应采用软质材料固定，且不应固定过紧。

6.保护屏至继电保护接口设备的备用纤芯要做好防尘和标识。

7.通道自环前要用专业工具或无水酒精对自环用光纤接头进行清洁，通道恢复前要对光纤接头进行清洁。

8.当在同一小室内使用光连接的两套设备不在同一屏柜内时应使用尾缆连接，并对铺设在电缆沟内的部分进行穿管（PVC管）保护。

附图一：全站接地网设置示意图
附图二：线路保护复用光纤通道配置图
附图三：通信接口柜接地示意图
6
7
注：请各厂家对不同型号及不同版本继电保护接口装置的接地方式加以描述，并请对继电保护接口装置的接地
8
方式设置原因加以说明。

9。
