结构设计原理1设计资料某多层⼯业⼚房的建筑平⾯如图1所⽰，拟采⽤现浇砼单向板肋梁楼盖。

设计使⽤年限50年，结构安全等级为⼆级，环境类别为⼀类。

楼⾯做法：35mm⽔泥砂浆⾯层及磨⽯⼦地⾯，钢筋混凝⼟现浇板，12mm厚纸筋灰板底粉刷，L1*L2=6000*6600。

楼⾯荷载：均匀可变荷载标准值q k=6KN／m2，准永久值f系数ψq=0.8。

材料：砼强度等级C25，梁内受⼒纵筋为HRB335，其他为HPB235级钢筋。

试对板、次梁和主梁进⾏设计。

图1楼盖建筑平⾯2 结构布置主梁延横向布置，跨度为6.6m；次梁延纵向布置，跨度为6.0m。

主梁每跨内布置两根次梁，板的短边⽅向跨度为6.6m/3=2.2m，长边与短边⽅向的跨度⽐为3，故按单向板设计。

楼盖的结构平⾯布置图见附图1所⽰。

按⾼跨⽐条件，板厚h≧2200mm/40=55mm，对⼯业建筑的楼盖板，要求h≧70mm，考虑到楼⾯可边荷载⽐较⼤，取板厚h=80mm。

次梁截⾯⾼度应满⾜h=l/18～l/12=6000mm/18~6000mm/12=367～550mm，取h=500mm；截⾯宽度系数取b==200mm。

主梁的截⾯⾼度应满⾜h=l/15～l/10=6600m/15-6600mm/10= 440～690mm，取h=650mm；截⾯宽度系数取b=300mm。

3 板的设计3.1 板荷载计算板的永久荷载标准值：永久荷载分项系数1.2；因楼⾯均布可变荷载标准值⼤于4.0KN/m2，可变荷载分项系数应取1.3.于是板的荷载基本组合值：3.2 板计算简图次梁截⾯为200mm*500mm，现浇板在墙上的⽀承长度不⼩于100mm，取板在墙上的⽀承长度为120mm。

承载⼒按内⼒重分布设计，板的计算跨度：l01=l n1+h/2=2200mm-200mm/2-120mm+80mm/2=2020mm<1.025l n1=2030 mm，取l01=2020mm，中间跨l02=2200mm-200mm=2000mm因跨度相差⼩于10%。

工业建筑平面设置规范

工业建筑平面设置规范

工业建筑平面设置规范一、引言工业建筑的平面设置规范对于提高生产效率、保障员工安全、降低能源消耗具有重要意义。

本文档旨在通过规范的要求，确保工业建筑的平面布局合理、功能完善、操作便捷。

本文档适用于各类工业建筑，包括工厂、车间、仓库等。

二、总则1.工业建筑平面设计应符合国家相关法律法规和建筑设计规范要求。

2.平面设计应满足生产工艺流程、设备布置和人员流动的要求，同时考虑安全、环保、节能等因素。

3.工业建筑平面设计应合理利用场地空间，注重空间布局的灵活性和可调整性。

三、平面设置要求3.1 主体布局1.工业建筑主体布局应根据生产工艺流程、产品生产线等要素进行合理划分，并在设计过程中考虑二次改造的可能性。

2.主体布局应便于管理，不同功能区域之间应合理划分边界，且各功能区域之间的人员流动要清晰明了。

3.主体布局应严格按照消防、通风、疏散等安全要求进行设计。

3.2 功能区划分1.工业建筑应根据生产工艺的需要进行功能区划分，如原材料区、加工区、成品区等。

2.功能区域之间应考虑合理的物流流动路径，确保物资的顺畅运输和工序的衔接。

3.功能区域内应设立清晰的标识，方便员工辨识和操作。

4.功能区域内的设备布置应满足工艺流程和操作要求，同时考虑设备的智能化和网络化。

3.3 设施设置1.厕所、更衣室、办公室等辅助设施应合理设置，满足员工的基本需求，并符合卫生、安全等要求。

2.设施设置应考虑可持续发展，包括节能、环保等因素。

3.设施应配备合适的设备和器具，如消防设备、空调设备等。

3.4 车辆和物流1.工业建筑车辆和物流区域应合理划分，确保车辆和物资的进出顺畅，减少交通事故的发生。

2.车辆和物流区域应设立清晰的标识和导向，方便车辆驾驶员和物流人员操作。

四、总结工业建筑平面设置规范对于提高生产效率、保障员工安全、降低能源消耗具有重要意义。

本文档通过对工业建筑平面设置的要求进行规范，确保工业建筑的平面布局合理、功能完善、操作便捷。

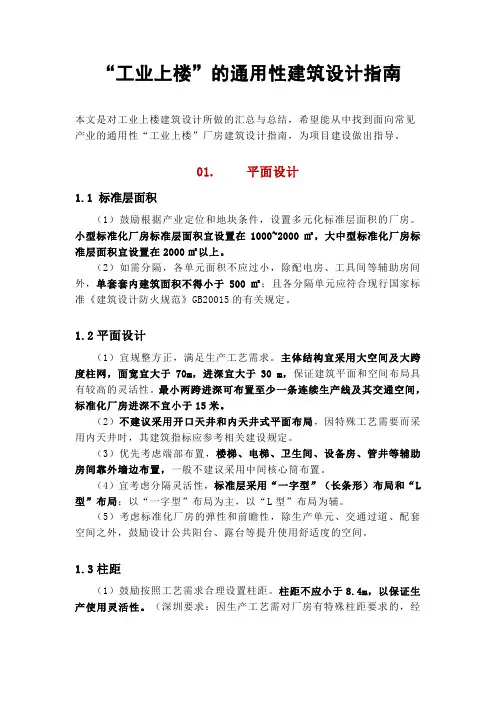

多层厂房建筑设计

多层厂房建筑设计

多层厂房建筑设计一、设计原则1.规范性原则：适合国标、省标、市的最新的建筑防火规范以及最新规定条文，图纸所设计内容和深度应该满足甲方向政府各部门进行申报各种技术论证、手续所需的深度。

2.协调性原则：设计师应该全面掌握生产厂房及配套用房的设计要求，充分及合理体现设计的细节。

3.价值实现原则：设计要使用严谨多变的设计方法，含有最大使用建筑空间，适合当地环境，节能等，可增加建筑物的风采。

4.建筑开发的经济性原则：所用材料最好有属于通用型材料以保证项目建设的经济性目的；设计必须考虑当前建设技术，含有使用易于施工的建材。

使用节能环保技术和材料等，确保产品及材料长期使用经济，而且要在建筑使用年限内达到最好的经济效益。

5.多变性原则：十足考虑定制化及通用性的市场走势，考虑建筑将来使用的多变空间。

6.长期运营的经济性原则：全面考虑结构、建材、附属设施等要素，用较少的能耗和运行费用来得出一个较好的内部环境（运行费用包括管理费用）。

7.契合性原则：设计要契合项目所在地规颇高和法规、条文、以及项目所在地的风俗和环境要求。

8.可持续发展原则：全理思考项目将来使用的要求，而且有效使用相关的节能环保技术措施。

9.交通组织原则：交通组织应把货流及人流一并考虑，尽量高效，合理，便捷的货流路线及人流路线。

二、设计依据----项目用地控制性规划及批复文件、红线范围；----中华人民共和国及各省市现行规划、建筑、结构、设备、电气等各专业设计规范标准等（最新版本）及相应法规；----项目定位报告；三、多层厂房特点及适用范围特点：①占地面积小：单层面积2500平方米—6000平方米比较理想。

单层面积5000平方米—6000平方米，可一分二可做到可分可合的效果，这样后期运营出租灵活方便，但在生产厂房平面设计时，要考虑单层一分二的楼梯、客梯、货梯及装卸区的使用。

②厂房宽度小：生产厂房宽度36米宽—54米宽为理想宽度，这样无论是分隔还是布置生产工艺都方便合理。

(完整版)《房屋建筑学》房屋建筑学·第1-9章·习题库

(完整版)《房屋建筑学》房屋建筑学·第1-9章·习题库

《房屋建筑学》第1章绪论第3章建筑总平面设计第4章建筑平面设计第5章建筑剖面设计第6章建筑体型和立面设计第7章单层工业建筑设计第8章多层工业建筑设计第9章结构与建筑的关系第1章绪论一、单项选择题1、下面全属于建筑物的是（）。

A. 住宅、电塔B. 学校、堤坝C. 工厂、商场D. 烟囱、水塔2、普通建筑物和构筑物的设计使用年限( )。

A. 100年B. 50年C. 25年D. 70年3、建筑高度大于多少米的民用建筑为超高层建筑？（）A. 24mB. 50mC. 100mD. 120m4、普通建筑耐火等级为一级的承重墙燃烧性能和耐火极限应满足（）。

A.难燃烧体，3.0hB. 非燃烧体，2.0hC.难燃烧体，4.0hD. 非燃烧体，3.0h5、如右图所示，该图为风向频率玫瑰图，表示全年主导风向为（）。

A. 西北风B. 南北风C. 西南风D. 东北风二、多项选择题1、我国的建筑方针是全面贯彻（）方针。

A. 适用B. 安全C. 经济D. 美观2、下列属于建筑设计程序的是（）。

A. 初步设计B. 施工图设计C. 技术设计D. 结构设计3、下列数字符合建筑模数统一制要求的是（）。

A. 1200mmB. 300mmC. 130mmD. 1560mm4、分模量的基数（）A. M/5B. M/2C. M/3D. M/105、《高层民用建筑设计防火规范》中规定高层建筑的概念为（）。

A．建筑高度超过24米的公共建筑B. 建筑高度超过100米的公共建筑C．8层以上的居住建筑（包括首层设置商业服务网点的住宅）D．10层和10层以上的居住建筑（包括首层设置商业服务网点的住宅）三、填空题1、从广义上讲，建筑是指与的总称。

2、建筑的基本要素有三个方面,即、和。

3、建筑物的耐火等级是由其组成构件的和来确定。

4、我国现行基本模数的数值，表示符号为。

5、建筑工程设计的内容包括：、、。

参考答案：【单选题】1-5 CBCDD 【多选题】1、ABCD 2、ABC 3、AB 4、ABD 5、AD 【填空题】1、建筑物、构筑物2、建筑功能、建筑技术、建筑形象3、燃烧性能、耐火极限4、100mm、M5、建筑设计、结构设计、设备设计第3章建筑总平面设计一、单项选择题1、规划对用地范围的控制多是由建筑（）与道路（）共同来完成的.A. 红线，蓝线B. 蓝线，绿线C. 红线，红线D. 蓝线，蓝线2、当基地坡度大于（），房屋平行于等高线布置对朝向不利时常采用垂直或斜交于等高线的布置方式.A. 15%B. 17%C. 20%D. 25%3、在建筑总平面图设计中应根据（）的性质和要求进行绿化设计.A. 建筑B. 建筑群C. 人口D. 交通4、（）是场地中活动载体的功能的体现.A. 建筑B. 绿地C. 设施D. 道路5、建筑群体在场地中的布局以（）为核心，建筑围合空间.A. 空间B. 地形C. 建筑D. 环境二、多项选择题1、建筑周围的自然环境，主要包括（）。

施工现场平面布置

施工现场平面布置

施工现场平面布置一、项目部布置项目经理部采用单层彩板房结构，占地面积约3000m2，主要设置项目各领导办公室、各科室办公室、会议室、驻地监理办公室以及业主代表办公室等。

同时在办公区后面设置食堂、宿舍、卫生间、淋浴室、洗漱间等生活设施用房。

在项目部大门两侧设置五牌一图以及宣传栏。

项目部驻地办公室，占地面积800m2，主要设置项目值班办公室、小会议室、休息室、值班宿舍、警卫室、厕所及浴室。

在项目部及民工生活区按规定配足、配齐合格有效的消防器材，保证生活及办公区的安全防护。

二、现场施工区建设根据现场场地划分，为方便施工，分别设置钢木材料加工区、存放区以及周转材存放区，各类加工区、存放区布置以方便进出装卸、方便施工为原则，尽量减少二次倒运。

同时根据施工情况独立设置危险品存放库房，将危险的物品与其它材料分离放置。

加工区及存放区内按规定要求配足、配齐合格有效的消防器材，保证施工现场安全。

三、施工用水、用电布设本工程计划在项目部附近设置1台400kVA变压器，为防止突然断电对施工造成影响，设2台120kVA发电机，提供应急用电。

从变压器引出的线路分别通向项目办公区、民工住宿以及现场加工区等用电区域。

施工现场配备多盏高压钠灯作为夜间施工的照明，保证夜间施工。

同时根据现场电路布置，设置多个配电箱，线路敷设及配电箱使用均严格按照天津市相关规定要求进行操作。

根据现场提供的供水源，以确保日常生活办公用水、节约资源为前提，合理布置用水管路。

从供水点接Φ150mm供水管作施工用水，并沿工程结构布置，贯通施工区域，同时用Φ60mm支管从主管路引至各用水点。

并在各用水区域设置独立控制阀门，确保各供水支点使用方便、维修操作便捷。

四、排水设施布设根据项目建设规模，在项目办公区前设置砖砌排水沟，并在转角处设置收水井，主要用来排泄雨水。

生活区废水通过排水沟排入三级沉淀池内经沉淀处理后再排放。

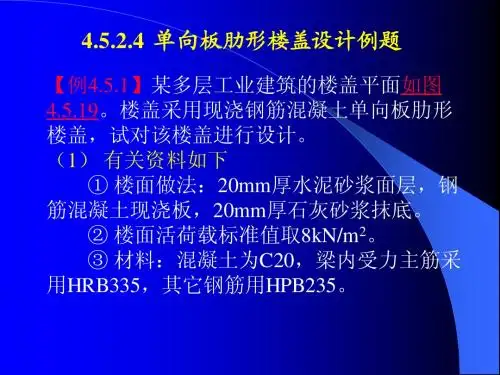

楼盖楼梯例题

楼盖楼梯例题

主梁考虑内支座处布置两排钢筋，跨中布 置一排钢筋，因此跨中h0=h-35=600-35=565mm， 支座截面h0=h-70=530mm。 hf′/h0=0.14＞0.1，所以翼缘宽度取下两式 最小值： bf′=l0/3=2000mm bf′=b+sn=4750mm 即取bf′=2000mm。 考虑主梁支座宽度的影响，B支座截面的 弯矩设计值为： MB= 223.7kNm
④ 配筋的计算 计算受力主筋： 在次梁支座处，次梁的计算截面为 200mm×400mm的矩形截面。 在次梁的跨中处，次梁按T形截面考虑，翼缘宽 度bf′为: bf′=1453mm或bf′= 2200mm＞1453mm 故翼缘宽度应取为bf′=1453mm。 次梁各截面考虑布置一排钢筋，故h0=h35=365mm。 次梁中受力主筋采用HRB335，fy=300N/mm2。 次梁各截面的配筋计算如表5.6所示
② 计算简图 主梁的截面尺寸为250mm×600mm，次梁 在砖墙上的支承长度取为240mm，次梁的跨度 图如图4.5.23。计算跨度可以根据表5.4得： 边跨： l0=ln+b/2=4375mm或 l0=1.025ln=4361mm 取小值，故l0≈4360mm。 中间跨：l0=ln=4250mm。 次梁的计算简图如图4.5.24所示。由于次 梁跨差小于5%，故按等跨连续梁计算。
图4.5.20 结构平面布置图
（3） 板的设计 ① 荷载的计算 恒荷载标准值： 2.74kN/m2 活荷载标准值： 8.00kN/m2 恒荷载设计值：恒荷载分项系数取1.2，故设计 值为： 1.2×2.74=3.29kN/m2 活荷载设计值：由于楼面活荷载标准值大于 4.0kN/m2，故分项系数取1.3，所以活荷载设计值为 8×1.3=5.4kN/m2 荷载总设计值为: 5.4+3.29=13.69kN/m2

房屋建筑学 第十九章 多层厂房建筑设计简介剖析

其为生产用房。所以，这种布置对增加空间使用的灵活性又有好处。 当生活辅助用房位于厂房外侧或不同工段的连接处时，其结构形式可
与生产车间的一致。为节约建筑空间，也可根据需要改变层高，自成一
结构形式。但错层布置会增加剖面的复杂性和使用上的不方便，也将增 加结构、施工的麻烦。
15
第三节 多层厂房的剖面设计
3
第一节 绪 论
一、多层厂房的优越性 1、占地面积小。 2、外围护面积小。 3、屋顶构造简单。 4、容易满足生产工艺的要求。 5、环境效益明显。 但是，多层厂房的承重构件是梁、板、柱，从经济角度考虑，柱 网尺寸较小，从而限制了厂房的利用率。另外，除底层外，设备均 安装在梁、板上，对荷载大、振动大的设备较难适应。所以，多层 厂房不适合于重、中型工业企业。 二、多层厂房的适用范围 1、生产工艺需要垂直运输的工业厂房。 2、生产上需要在不同标高处作业。 3、生产设备、原料及产品的体积、重量较轻，运输量也不大的 工业厂房。 4 4、对生产环境有特殊要求的厂房。
第二节 多层厂房的平面设计
（三）柱网尺寸
根据《厂房建筑模数协调标准》的规定， 多层厂房的跨度（进深）应采用扩大模数15M数列。常用的有6.0m、
7.5m、9.0m、10.5m、12m。
柱距（开间）应采用扩大模数6M数列。常用的有6.0m、6.6m和7.2m （图19－7）。
内廊式的跨度可采用扩大模数6M数列,常采用6.0m、6.6m、和7.2m。
第二节 多层厂房的平面设计
多层厂房的平面设计首先应满足生产工艺流程的要求，其次应并结合建筑、结 构、采暖、通风、水电、设备等各个工种的技术要求，合理确定厂房的平面形式、 柱网尺寸及楼电梯间、生活辅助用房的位置。另外还应兼顾节能、经济、环保、发 展、美观等因素。 一、多层厂房生产工艺流程 生产工艺流程是多层厂房平面布置的主要依据,可分为以下三种形式(图１9－１): （一）自上而下式流程 特点：是先把原材料由底层直接送达最高层，然后自上而下逐层边加工边下降， 最后到达底层，完成产品的加工后，由底层运出厂房。另外，对于加工原料轻、体 积小，而成品重、体积大的厂房，也可采用这种形式。 （二）自下而上式流程 特点：是原材料自底层按生产工艺流程逐层向上加工，最后产品在顶层加工完 成，由顶层直接送至底层，运出厂房。若原料及一些设备较重，需要有吊车运输， 则可将这些工段布置在底层，其它工段依次布置在以上各层，成品在顶层完成。 （三）上下往复式流程 适应生产工艺流程比较长、工艺布置较多时的厂房。 5

工业企业总平面设计规范

工业企业总平面设计规范 (1)工业企业总平面设计规范 (29)工业企业总平面设计规范第一章总则第1.0.1条为使工业企业总平面设计，遵循国家有关法律、法规和方针、政策，统一工业企业总平面设计的原则和技术要求，做出符合国情、布置合理、生产安全、技术先进、经济效益、社会效益和环境效益好的设计，制定本规范。

第1.0.2条本规范适用于工业企业新建、改建及扩建的总平面设计。

对工业企业在总平面设计中的特殊要求，可根据本规范的规定，制定本部门、本行业的规范。

第1.0.3条工业企业总平面设计，必须贯彻执行十分珍惜和合理利用土地的方针，因地制宜，合理布置，节约用地，提高土地利用率。

可利用荒地的，不得占用耕地；可利用劣地的，不得占用好地。

第1.0.4条改建、扩建的工业企业总平面设计，必须合理利用、改造现有设施；力求通过改建、扩建，使工业企业总平面布置更趋于合理，并应减少改建、扩建工程施工对生产的影响。

第1.0.5条工业企业总平面设计，必须进行多方案技术经济比较，择优确定其设计方案。

第1.0.6条工业企业总平面设计，除执行本规范外，尚应符合国家现行的防火、安全、卫生、交通运输和环境保护等有关标准、规范的规定。

在设防烈度六度及以上地震区、湿陷性黄土地区、膨胀土地区、软土地区和永冻土地区等特殊自然条件地区建设工业企业，尚应符合国家现行的有关规范的规定。

第二章厂址选择第2.0.1条厂址选择必须符合工业布局和城市规划的要求，按照国家有关法律、法规及建设前期工作的规定进行。

第2.0.2条居住区、交通运输、动力公用设施、废料场及环境保护工程等用地，应与厂区用地同时选择。

第2.0.3条厂址选择应对原料和燃料及辅助材料的来源、产品流向、建设条件、经济、社会、人文、环境保护等各种因素进行深入的调查研究，并应对其进行多方案技术经济比较，择优确定。

第2.0.4条厂址宜靠近原料、燃料基地或产品主要销售地。

并应有方便、经济的交通运输条件，与厂外铁路、公路、港口的连接，应短捷，且工程量小。

混凝土结构-框架结构的布置

另外，当地基土的物理力学 性能在房屋纵向有明显差异时 ，可利用纵向框架的刚度来调 整房屋的不均匀沉降。纵向框 架承重方案的缺点是横向抗侧 刚度较差，进深尺寸受预制板 长度的限制。
二、结构平面布置
3.纵横向框架承重方案 纵横向框架承重方案是在两个方向上均布置框架承重梁以承受楼面 荷载。当采用预制板楼盖时其布置如图(c)所示，当采用现浇板楼盖时 ，其布置如图(d)所示。当楼面上作用有较大荷载，或楼面有较大开洞 ，或当柱网布置为正方形或接近正方形时，常采用这种承重方案。纵横 向框架混合承重方案具有较好的整体工作性能，对抗震有利。
框架结构的布置
一、柱网布置
所谓柱网，就是柱在平面图上的位置，因其常形成矩形网 格而得名。
1.在多层工业厂房设计中，生产工艺的要求是厂房平面设计 的主要依据，建筑平面布置主要有内廊式、等跨式、对称不等 跨式等几种。
（1）内廊式柱网常为对称三跨，边跨跨度（房屋进深）常 为6m、6.6m、6.9m,走廊跨度常用2.4m、2.7m、3m,开间方 向柱距为3.6~8m。如图（a）
一、柱网布置
3.柱网布置要使结构受力合理 多层框架主要承受竖向荷载。柱网布置时，应考虑到结构在竖向荷载 作用下内力分布均匀合理，各构件强度均能充分利用。如图所示的两种 框架，在竖向荷载作用下框架A的梁跨中最大弯矩、梁支座最大负弯矩及 柱端弯矩均比框架B大。很显然选用框架B比选用框架A更为经济、合理 。
一、柱网布置
4.柱网布置应使施工方便 建筑设计及结构布置时均应考虑 到施工方便，以加快施工进度，降 低工程造价。例如，对于装配式结 构，既要考虑到构件的最大长度和 最大重量，使之满足吊装、运输设 备的限制条件，又要考虑到构件尺 寸的模数化、标准化，并尽量减少 规格种类，以满足工业化生产的要 求，提高生产效率。现浇框架结构 可不受建筑模数和构件标准的限制， 但在结构布置时也应尽量使梁板布 置简单规则，以方便施工。

建筑结构例题

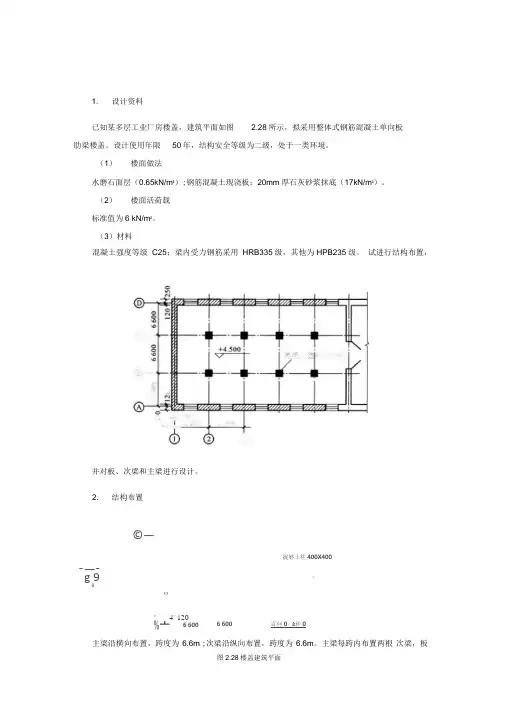

捉够土柱400X400*O6 600©—1®―1 g 995%亠4^1206 600 百何0・&和0图2.28楼盖建筑平面1. 设计资料已知某多层工业厂房楼盖，建筑平面如图2.28所示，拟采用整体式钢筋混凝土单向板肋梁楼盖。
