建筑总体环境布局总平面设计)

施工部署和总平面布置1、平面布置图：1.1总平面布置图：1.1.1布置依据：1、业主的有关要求。

2、现场红线、临界线、水电源位置，以及现场勘察结果。

3、总平面图、建筑平面图。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

1.1.2布置原则为保证施工现场布置紧凑合理、施工进行顺利，施工平面布置原则如下：l、采用预制装配式临建设施，提高装配速度，尽快投入使用。

2、规划好施工道路和场地，减少场内二次搬运，降低运输费用。

3、现场布置应符合卫生、安全、防火和环境保护等要求，达到市级文明工地标准。

由于施工现场场地比较狭小，因此需要因地制宜地进行现场总平面布置，充分利用施工现场的每一寸土地，合理进行布局。

详见“总平面布置图”。

1.2分期实施平面布置图：1.2.1基础施工阶段平面布置图：1.2.1.1生产设施布置：1、本工程混凝土采用商品混凝土。

在现场设混凝土标养室。

混凝土标养室面积15㎡。

2、钢筋加工：钢筋加工场地共分为2个部分：钢筋堆放场地、钢筋加工场地。

各类钢材按不同规格堆放整齐，设置标识牌和检验状态。

本工程钢筋堆放场地和钢筋加工场地各设置两个。

3、模板加工及大型工具堆放场地：模板加工场地，主要用于木材堆场、木材加工。

模板加工场地设电锯、平刨、压刨、圆盘锯。

大型工具堆放场地，位于垂直运输机械覆盖范围以内，场地内大型工具分类堆放，并尽可能靠近建筑物边，以利使用。

1.2.1.2生活设施布置：1、现场办公：现场管理人员办公区采用色彩明快的装配式钢板房，办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配电脑、打印机等设施。

办公室、会议室安装空调、电源插座、电话和传真机等。

办公室门前设花坛进行绿化。

业主及监理现场办公室；均配暖、电等设施。

2、工人宿舍、食堂、厕所、浴室：工人生活区由宿舍、食堂、厕所、浴室组成。

工人宿舍采用钢结构彩板搭设，上下两层上下铺，床架被褥统一，实行公寓化管理。

方案设计阶段的总平面设计内容1一、设计说明书1二、设计图纸1初步设计阶段的总图设计内容2一、设计说明书21、设计依据及基础资料22、场地概述33、总平面布置34、竖向设计45、交通组织4二、设计图纸61、区域位置图62、总平面图63、竖向布置图7施工图设计阶段的总平面设计内容8一、图纸目录8二、设计说明书8三、总平面图8四、竖向布置图9五、土方图10六、管道综合图11七、绿化及建筑小品布置图12八、详图12九、设计图纸的增减12十、计算书12方案设计阶段的总平面设计内容一、设计说明书1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施.2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建)方面的总体设想。

二、设计图纸1、场地的区域位置、2、场地的范围（用地和建筑物角点的坐标和定位尺寸、道路红线）.3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）.4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线)及相邻建筑物之间的距离。

5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。

6、指北针或风玫瑰图、比例。

7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。

一般情况下,做到以下深度即可满足常规要求：场地区域位置图：大城市应包括城市位置的区域位置；现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。

场地内外主要交通道路图：也可分为道路广场图和交通流线分析图；绿化图:也可分为绿化布置图和路滑景观分析图;竖向图、管网图(可以不做）初步设计阶段的总图设计内容在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。

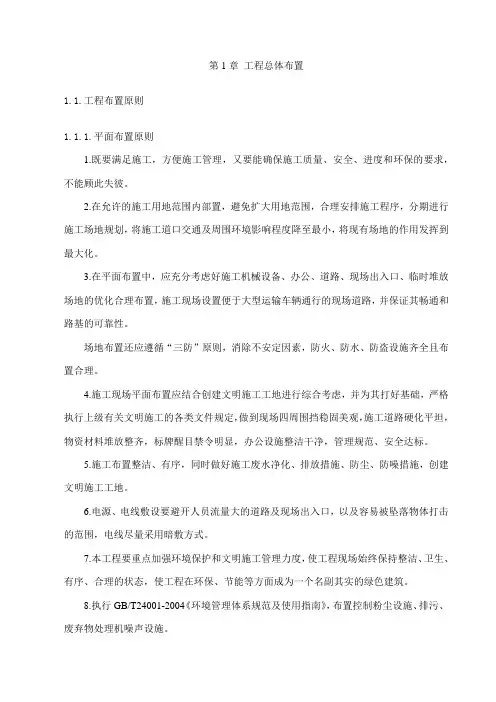

第 1 章工程总体布置1.1.工程布置原则1.1.1.平面布置原则1.既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。

2.在允许的施工用地范围内部置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工道口交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大化。

3.在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置，施工现场设置便于大型运输车辆通行的现场道路，并保证其畅通和路基的可靠性。

场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

4.施工现场平面布置应结合创建文明施工工地进行综合考虑，并为其打好基础，严格执行上级有关文明施工的各类文件规定，做到现场四周围挡稳固美观，施工道路硬化平坦，物资材料堆放整齐，标牌醒目禁令明显，办公设施整洁干净，管理规范、安全达标。

5.施工布置整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。

6.电源、电线敷设要避开人员流量大的道路及现场出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

7.本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序、合理的状态，使工程在环保、节能等方面成为一个名副其实的绿色建筑。

8.执行GB/T24001-2004《环境管理体系规范及使用指南》，布置控制粉尘设施、排污、废弃物处理机噪声设施。

1.1.2.布置依据1.建设单位的有关要求。

2.现场红线、临界线、水源、电源位置，以及现场勘察成果。

3.总平面图、建筑平面、立面图。

4.总进度计划及资源需用量计划。

5.总体部署和主要施工方案。

6.安全文明施工和环境保护要求。

1.1.3.施工现场平面布置主要措施1.现场搭设围墙高度需能够满足文明施工要求，现场布置时根据重点环节对围墙进行修整，适当设置隔音挡板，减少施工现场加工、施工运输等噪音影响。
