飞机输配电系统名词解释
飞机输配电系统是指飞机上用于输送和分配电能的系统。
这个系统包括了各种设备和组件，用来产生、转换、分配和控制飞机上的电能。
飞机输配电系统的主要组成部分包括发电机、变压器、配电盘、电池、继电器、保护装置、电源管理系统等。
首先，发电机是飞机输配电系统的核心部件，它负责将机械能转换为电能。
发电机可以由飞机的发动机、APU（辅助动力装置）或者外部电源驱动。
发电机产生的交流电会经过变频器或整流器转换为所需的直流或交流电。
其次，变压器用于改变电压，以适应飞机上不同设备的电压要求。
配电盘则负责将电能分配到飞机上各个系统和设备，确保它们能够得到所需的电能供应。
此外，飞机输配电系统还包括电池，用于提供紧急电源或辅助电源。
继电器和保护装置用于监控和保护电路，防止电路过载或短路引发故障。
最后，电源管理系统是飞机输配电系统的智能控制中枢，它监
控和控制飞机上的电能流动，确保各个系统和设备能够得到稳定、安全的电源供应。
总的来说，飞机输配电系统是飞机上不可或缺的重要系统，它负责为飞机上的各种设备提供稳定、安全的电能供应，保障飞行安全和正常运行。

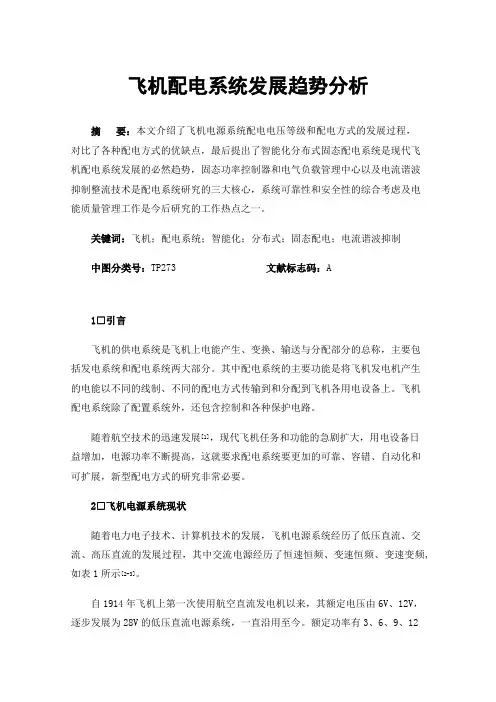

飞机配电系统发展趋势分析摘要：本文介绍了飞机电源系统配电电压等级和配电方式的发展过程，对比了各种配电方式的优缺点，最后提出了智能化分布式固态配电系统是现代飞机配电系统发展的必然趋势，固态功率控制器和电气负载管理中心以及电流谐波抑制整流技术是配电系统研究的三大核心，系统可靠性和安全性的综合考虑及电能质量管理工作是今后研究的工作热点之一。
关键词：飞机；配电系统；智能化；分布式；固态配电；电流谐波抑制中图分类号：TP273 文献标志码：A1□引言飞机的供电系统是飞机上电能产生、变换、输送与分配部分的总称，主要包括发电系统和配电系统两大部分。
其中配电系统的主要功能是将飞机发电机产生的电能以不同的线制、不同的配电方式传输到和分配到飞机各用电设备上。
飞机配电系统除了配置系统外，还包含控制和各种保护电路。
随着航空技术的迅速发展[1]，现代飞机任务和功能的急剧扩大，用电设备日益增加，电源功率不断提高，这就要求配电系统要更加的可靠、容错、自动化和可扩展，新型配电方式的研究非常必要。
2□飞机电源系统现状随着电力电子技术、计算机技术的发展，飞机电源系统经历了低压直流、交流、高压直流的发展过程，其中交流电源经历了恒速恒频、变速恒频、变速变频,如表1所示[2-3]。
自1914年飞机上第一次使用航空直流发电机以来，其额定电压由6V、12V，逐步发展为28V的低压直流电源系统，一直沿用至今。
额定功率有3、6、9、12和18kW等数种。
115/200V/400Hz三相交流电源系统从40年代开始使用，额定容量有20、30、40、60、90、120和150kVA等几种，有恒速恒频、变速恒频、变速变频交流3种类型。
70年代开始研制额定电压为 270V的高压直流电源系统。
这种电源系统兼有低压直流电源系统和交流电源系统的优点：效率高，重量轻，并联和配电简便，易实现不中断供电，抗干扰能力强，不需要恒速传动装置，因而简单、经济、维护方便，但电路开关器件、电能变换装置、功率转换装置及无刷直流电动机比较复杂。
飞机电气系统的组成飞机电气系统是现代飞机的重要组成部分，它主要负责飞机各种电力设备的供电和控制。
随着飞机技术的不断发展和改进，飞机电气系统也不断地得到完善和创新。
本文将介绍飞机电气系统的组成，包括飞机电气系统的基本概念、主要部件和工作原理。
一、飞机电气系统的基本概念飞机电气系统是指飞机各种电力设备的供电和控制系统。
它主要由发电机、电池、交流配电盘、直流配电盘、配电保护装置、电力负载、飞机电气控制器等组成。
飞机电气系统的主要任务是为飞机提供稳定、可靠、安全的电力供应，保证飞机各种电气设备的正常工作。
二、飞机电气系统的主要部件1.发电机发电机是飞机电气系统的重要组成部分，它主要负责为飞机提供电力。
发电机的工作原理是利用发动机的动力驱动转子旋转，通过磁场感应原理产生电压，从而产生电流。
发电机的功率和电压等级根据飞机的需求而定，一般分为交流发电机和直流发电机。
2.电池电池是飞机电气系统的备用电源，它主要用于在发电机故障或其他原因导致主电源失效时，为飞机提供电力。
电池的类型和容量根据飞机的需求而定，一般分为铅酸电池和镍氢电池。
3.交流配电盘交流配电盘是飞机电气系统的重要部件之一，它主要负责将发电机产生的交流电转换为直流电，并向飞机各种电气设备供电。
交流配电盘一般由开关、保险丝、断路器、变压器等组成。
4.直流配电盘直流配电盘是飞机电气系统的重要部件之一，它主要负责将电池或发电机产生的直流电向飞机各种电气设备供电。
直流配电盘一般由开关、保险丝、断路器、电压稳定器等组成。
5.配电保护装置配电保护装置是飞机电气系统的重要保护部件，它主要负责保护飞机电气系统的各种电气设备不受过电流、过电压等异常情况的损害。
配电保护装置一般由保险丝、断路器、过电流保护器、过电压保护器等组成。
6.电力负载电力负载是飞机电气系统的各种电气设备，包括航空仪表、通讯设备、导航设备、动力设备等。
电力负载的功率和电压等级根据飞机的需求而定，一般分为交流负载和直流负载。
飞机电源系统的组成以飞机电源系统的组成为标题，我们来探讨一下飞机电源系统的构成和工作原理。
飞机电源系统是飞机上的一项重要系统，它为飞机提供电力，并确保飞机在飞行中各个设备的正常运行。
飞机电源系统主要由以下几个组成部分构成：1. 主发电机：主发电机是飞机电源系统的核心部分，通常由发动机驱动。
它产生高压交流电，并通过变频器将其转换为稳定的低压交流电。
主发电机是飞机电源系统的主要电源，为整个飞机提供能量。
2. 辅助发电机：辅助发电机通常由APU（辅助动力装置）或其他独立的发电机提供电力。
它们主要用于满足飞机在地面或起飞、着陆等特殊情况下的电力需求。
3. 静变流器：静变流器将交流电转换为直流电，供给飞机上的直流设备使用。
静变流器也可以将直流电转换为交流电，以供给飞机上的交流设备使用。
4. 蓄电池：蓄电池是飞机电源系统中的备用电源，主要用于提供飞机在关机或紧急情况下的电力需求。
蓄电池通常通过发电机充电，以确保其始终保持充足的电量。
5. 电源管理系统：电源管理系统负责监控和控制飞机电源系统的运行。
它可以实时监测电源的状态，根据需要自动切换电源，确保各个设备的正常供电。
6. 配电盒：配电盒是飞机电源系统中的分配中心，将电源分配到各个设备。
配电盒还负责保护电源系统免受过载、短路等故障的影响，确保电源系统的稳定和安全运行。
7. 控制开关和保护装置：控制开关和保护装置用于控制和保护飞机电源系统的各个组件。
它们可以手动或自动地控制电源的开关和保护装置的动作，确保飞机电源系统的正常工作。
飞机电源系统的工作原理如下：当飞机的主发动机启动后，主发电机开始工作并产生交流电。
交流电经过变频器转换为低压交流电，并供给飞机上的交流设备使用。
同时，一部分交流电经过静变流器转换为直流电，供给飞机上的直流设备使用。
辅助发电机和蓄电池也可以提供电力，以满足飞机在特殊情况下的电力需求。
飞机电源系统的控制开关和保护装置负责监控和控制电源系统的运行。
飞机电气系统控制与管理技术分析随着航空业的不断发展，现代飞机的电气系统已经变得越来越复杂和先进。
飞机电气系统的控制与管理技术是保障飞行安全和飞机性能的重要组成部分，本文将对飞机电气系统控制与管理技术进行分析。
一、飞机电气系统概述飞机电气系统是指飞机上的供电系统、配电系统、飞机动力系统和飞机仪表系统，它们共同组成了飞机的电力系统。
飞机电气系统的主要功能包括：为飞机提供能源、配电、对机载设备进行供电、对飞机进行照明、通信、导航、保护等，同时还需要具有高可靠性、高安全性、轻量化和高效率的特点。
1. 电力系统管理技术飞机电力系统的管理技术主要包括电力负载管理、电池管理、及发动机发电机的控制。
电力负载管理主要是对飞机上各种电气设备的供电进行管理，对于不同设备的功率需求进行优先级的分配，提高电力系统的利用率和效率。
电池管理主要是对飞机电源系统中的蓄电池进行管理，包括充电、放电、保护和状态监测等。
而发动机发电机的控制则是通过对发电机的调节，确保飞机在各种飞行状态下都能够获得足够的电力支持。
飞机的配电系统管理技术主要是对飞机上各个电气设备的配电进行控制和监测，确保各个设备能够得到稳定可靠的电力供应。
这些技术包括配电盒的设计、开关控制、断路器的保护和故障诊断等。
飞机的电源系统管理技术是对飞机上的电源进行动力管理和控制，包括交流电源和直流电源。
这些技术主要包括稳压、滤波、隔离、短路保护等。
4. 机载设备管理技术5. 完整的监测系统一套完整的监测系统是飞机电气系统的重要组成部分，通过对电气系统的各种参数进行监测和检测，可以及时发现并处理潜在的故障和问题，保障飞机的安全飞行。
随着航空业的不断发展和技术的进步，飞机电气系统控制与管理技术也在不断发展和完善，主要体现在以下几个方面：1. 智能化监测技术随着人工智能和大数据技术的发展，飞机电气系统的监测技术将更加智能化和精准化。
通过对飞机电气系统的各种参数进行实时监测和分析，可以实现对飞机电气系统状态的精确把控和预测，避免由于电气系统故障导致的飞行事故。
飞机配电系统(aircraft electrical power distribution system)
简介
飞机发电机与地面或应急电源的电能进行转换、传输、分配与控制保护的系统（见飞机电气系统）。
它由馈电电缆、汇流条、配电板以及配电器件等组成。
配电系统保证对飞机各部分可靠地输配电能，管理各类电气负载并保护用电设备。
20世纪40年代以来随着飞机电气系统的完善，飞机配电器件也实现了系列化。
50年代中开始制订标准和规范。
大型飞机的发展使配电系统的重量在飞机供电系统总重中占居主要地位。
在某些飞机中有上千个断路器，电缆重量达供电系统总重的7 0％。
60年代末，飞机配电向着多路传输总线控制的固态配电方向发展。
70年代开始将电气系统与电子、武器和操纵等系统通过多路传输总线交联在一起并由计算机控制。
配电方式
按机载供电的性质可分为低压直流、高压直流和交流配电三种方式。
直流电网常采用负线与机身搭接的单线制，交流电网常采用三相四线制。
按结构配置可分为集中配电和分散配电。
集中配电，不论一台或多台发电机只配置一个电源汇流条，因而操作和维护都比较简单。
但汇流条一旦出现故障便会影响飞机的全部供电。
分散式配电有多组可以相互隔离或联接的汇流条，局部故障不致关系全局，而且功率线长度减少，重量减轻。
配电系统按控制方式分为常规式、遥控式和固态式3种。
常规式配电的功率线全部引入座舱内的配电中心。
遥控式配电的配电中心接近用电设备，由遥控信号通过功率控制器操纵，座舱内只引入控制线。
固态式配电由一条多路传输总线传递全部控制信号。
这种方式取消了众多的控制线，减轻了重量，提高了自动化程度。
用电设备的重要性及其在飞行中各个阶段的作用不尽相同，在巡航、战斗、起飞、着陆等各阶段可实行不同的负载管理方案。
出现故障时，管理方式更应改变。
在飞行中，需要综合考虑各种因素决定怎样切换负载，或转换为应急供电等，以确保对重要设备可靠供电。
负载管理方式分为人工管理和自动管理两种。
前者由空勤人员判断操作，后者由计算机按预先设计好的管理方案自动进行。
负载自动管理可以使电网经常处于最佳状态。
配电器件
包括电缆、开关电器(或控制电器)、保护电器、汇流条和接插件等。
①飞机电缆：由多股细铜丝绞制而成的线芯和绝缘护套组成。
线芯截面积的选择需要兼顾机械强度和导电性。
铬铜、镉铬铜等新型线芯材料正在研制中。
②开关电器：分手动开关与继电器接触器两大类。
用半导体器件构成的无触点继电器是一种新型的飞机用开关电器。
③保护电器：包括熔断器、断路器和保护继电器等。
工作原理与工业用器件相似，但为了满足体积、重量以及各种恶劣条件下工作的要求，两者在结构上却大不相同。
飞行过程中不可能更换器件，因而飞机电网中大量采用可重复工作的热断路器或磁断路器等。
在飞行中有时需要强制某些设备通电而不惜其本身的损坏，因而断路器的结构也具有非自由脱扣与自由脱扣两种形式。
④固态功率控制器：为适应固态配电方式而研制的兼有控制、保护、指示等多种功能的电器，分为混合式（由电子器件和电磁接触器组成）和全固态（全部由电子器件构成）两种形式。
不同飞机配电系统的复杂程度和安装结构差异很大。
小型飞机的配电板多装在驾驶舱内，由驾驶员直接操作。
而大型飞机的各种配电板多装在飞行工程师的操作台附近。
用在各种飞机和其他飞行器上的电器。
航空电器通常分为5类:①手动控制或自动控制电量和某些非电量用的电器装置或器件，如各种机械式开关、继电器、接触器、电磁阀门和电磁离合器、制动器等；②调节或放大某些电气物理量用的装置或设备，如电压调整器、稳压器等；③分配电能、通断和保护各种电气设备和电气网络用的装置或元件，如熔断器、断路器等；④进行能量变换用的特殊装置，如喷气式发动机用的点火器；⑤进行电气连接用的装置，如插销等。
航空电器通常在极为严酷的气象环境和力学环境中工作，同时又要求航空电器体积小、重量轻、具有高的机械强度、抗电强度和耐热性能，电器的工作不受飞行器在空间的位置和飞行状态的影响。
因此，航空电器在制造过程中和出厂前，都须进行严格的试验。
除了进行电器本身工作性能的各种试验外，根据不同电器的实际需要，还要进行一系列特殊试验，如高温、低温、耐潮、防腐、气压、冲击、振动、长霉、淋雨、运输、寿命和可靠性试验等，以保证在使用中安全可靠。
