摩擦焊工艺与应用一工程概况港珠澳大桥岛隧工程海底隧道采用两孔一管廊截面形式，宽3795cm,高1140cm 底板厚150cm 侧墙及顶板厚150cm 中隔墙厚80cn。
沉管由33个管节组成，管节长180 m（8个节段组成），其中的4个管节长112.5 m（5个节段组成）。
节段长22.5 m，由节段连接成管节。
管节横断面示意图管节采用两条生产线同时生产，每条生产线要制作100多件节段，平均每月每条生产线要生产4个节段。
单节段钢筋用量约900t，钢筋级别均为HRB400每条生产线每天的钢筋加工量达100多吨。
节段预制钢筋加工量大，钢筋密集，每方混凝土用钢量约为280公斤，远远高于世界范围内同类工程用钢量。
采取传统钢筋加工方式无法满足生产需要，经过前期的比较调研，借鉴各大型工程和工厂钢筋加工中心的成熟经验，结合工程实际需要，形成港珠澳特色的全自动钢筋加工中心。
钢筋笼的施工采用流水线方式，钢筋集中在加工区成型，然后，依次通过底板区、侧墙区、顶板区绑扎成钢筋笼，最后推送入浇筑区。
节段的砼浇筑采用一次完成的全断面浇筑工艺施工，浇筑前，38mx 22.5m x 11.4m的庞大钢筋笼要经过多次体系转换，才能在砼浇筑区设定的位置就位。
钢筋加工精度要求高，钢筋笼体系中还有预埋的各种类型预埋件，预埋件的安装精度要求也很严格，这就要求钢筋笼必须要有足够的稳定性。
钢筋构造图如下：二J 型拉钩筋的设置与摩擦焊1、‘ J 型拉钩筋’的应用为满足管节受力设计的需要，在庞大的钢筋笼中，侧墙、中墙以及底板、顶 板I Cri cl <I」©4p®pL丄◎ItI B£i⑪■"丿IW!1 w^a^RittiMu *标准管节钢筋构造断面图中，剪力键等部位，都需布设大量的箍筋，或是拉筋。
由于钢筋笼的钢筋太密集，且又要兼顾预埋件及预埋件的锚固筋等因素的影响，哪怕是开口的双肢箍也难以有足够的空间位置进行操作。
港珠澳大桥主体工程桥梁主桥施工方案一、工程结构概况1、青州航道桥：采用半漂浮体系双塔整幅钢箱梁斜拉桥，桥跨布置为110+236+458+236+110=1150m。
青州航道桥主要结构及数量2、江海直达船航道桥：采用独柱型三塔整幅钢箱梁斜拉桥，桥跨布置为129+258+258+129=994m。
江海直达船航道桥主要结构及数量3、九洲航道桥：采用双塔整幅正交异性桥面板钢箱梁斜拉桥，桥跨布置为85+127.5+268+127.5+85=693m。
二、工程特点港珠澳大桥是中国交通建设史上技术最复杂、环保要求最高、建设要求及标准最高的工程之一。
桥位区水文、地质条件复杂、珠江口航道众多、航行密度大、对航行安全要求高；工程方案研究中要满足香港及澳门机场航空限高要求（针对本工程的高度限制要求，青州航道桥小于208米；江海直达船小于158米；九州航道桥小于138米。
在施工生产中，施工船机设备及设施高度均需考虑航空限高要求。
）；桥轴线穿越珠江口中华白海豚保护区，对环保要求高；大桥设计寿命为120年，要同时满足内地、香港、澳门有关技术标准及法律、法规要求；业主提出的建设目标定位高；项目的特点及定位决定了本项目施工工作也将是高标准、高难度的。
主桥预制构件重量大、体积大、质量要求严格、预制和安装难度高。
三、施工部署和主要施工手段及设备考虑到三座主桥中，以青州航道桥最为复杂、最为典型，因此本方案以青州航道桥为主。
1、施工部署施工拟划分三个工段进行管理、指挥和调度，具体划分如下：主墩施工工段：主要负责QZ3、QZ4墩基础、索塔混凝土结构、索塔钢结构及钢箱梁施工；过渡墩及辅助墩施工工段：负责QZ1、QZ2、QZ5、QZ6墩基础及墩身施工；陆上工段：专门为主墩、辅助墩和过渡墩所需钢构件、混凝土预制构件、钢筋和模板等在陆上预加工、堆存、转运提供支持和服务，负责水上施工工段物资供应。
在满足施工总体进度的前提下，QZ3、QZ4墩基础优先开工，QZ1、QZ2、QZ5、QZ6墩钻孔桩待QZ3、QZ43墩桩基施工完毕后陆续开钻。

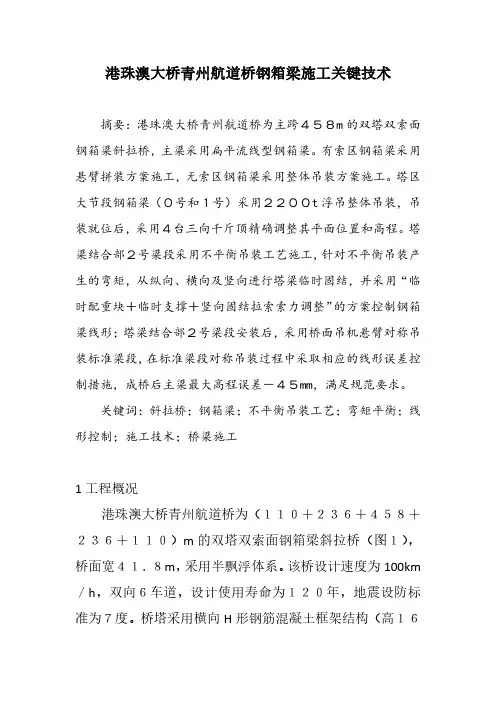

港珠澳大桥青州航道桥钢箱梁施工关键技术摘要：港珠澳大桥青州航道桥为主跨４５８m的双塔双索面钢箱梁斜拉桥，主梁采用扁平流线型钢箱梁。
有索区钢箱梁采用悬臂拼装方案施工，无索区钢箱梁采用整体吊装方案施工。
塔区大节段钢箱梁（０号和１号）采用２２００t浮吊整体吊装，吊装就位后，采用４台三向千斤顶精确调整其平面位置和高程。
塔梁结合部２号梁段采用不平衡吊装工艺施工，针对不平衡吊装产生的弯矩，从纵向、横向及竖向进行塔梁临时固结，并采用“临时配重块＋临时支撑＋竖向固结拉索索力调整”的方案控制钢箱梁线形；塔梁结合部２号梁段安装后，采用桥面吊机悬臂对称吊装标准梁段，在标准梁段对称吊装过程中采取相应的线形误差控制措施，成桥后主梁最大高程误差－４５mm，满足规范要求。
关键词：斜拉桥；钢箱梁；不平衡吊装工艺；弯矩平衡；线形控制；施工技术；桥梁施工1工程概况港珠澳大桥青州航道桥为（１１０＋２３６＋４５８＋２３６＋１１０）m的双塔双索面钢箱梁斜拉桥（图１），桥面宽４１．８m，采用半飘浮体系。
该桥设计速度为100km ／h，双向６车道，设计使用寿命为１２０年，地震设防标准为７度。
桥塔采用横向H形钢筋混凝土框架结构（高１６３m），桥塔塔柱上联结系采用“中国结”造型剪刀撑。
该桥中跨和次边跨设置斜拉索、边跨不设斜拉索，设置了２个辅助墩。
在桥塔处设置竖向球型钢支座、横向支座和纵向阻尼装置；在辅助墩处设置竖向双向球型钢支座和横、纵向阻尼装置在过渡墩处设置竖向球型支座和纵向阻尼装置。
该桥主梁采用带风嘴的扁平流线型钢箱梁，钢箱梁顶宽３３．８m（不计风嘴）、底板宽２１．２m，梁高４．５m，风嘴长２．６m，箱梁内设置２道实腹式中腹板（间距１８m）。
根据该桥钢箱梁构造，钢箱梁划分为１９种类型（类型编号为A～S）、８５节梁段。
塔梁固结部位为０号梁段；由桥塔往中跨依次划分为Z１～Z１５号梁段；由桥塔往边跨依次划分为B１～B２５号梁段；在次边跨跨中、中跨跨中共设３个合龙段［１０］，见表１。
