WDR-821B/R3电容器保护测控装置技术说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.前 言传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。

随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。

许继的符合IEC61850标准体系的数字化变电站自动化系统正是在上述背景下应运而生。

IEC61850标准体系对于变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。

需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全数字化变电站是发展的潮流。

许继的数字化变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。

IEC61850把数字化变电站自动化系统分为站控层、间隔层、过程层三层结构，网络化的信息流如图1所示，具体包括：过程层与间隔层的信息交换，间隔层设备内部的信息交换，间隔层之间的通信，间隔层与变电站层的通信，变电站层不同设备之间的通信。

DGR2800系列保护测控装置说明书版本号：2.00国电南自凌伊电力自动化技术有限公司目录第一章DGR2800系列保护测控装置概述 (1)1简介 (1)2特点 (1)3技术指标 (1)4主要功能 (2)5装置外形及安装尺寸图（单位MM） (4)第二章DGR2801 线路保护测控装置 (5)1主要功能 (5)2保护功能 (5)3定值参数一览表 (8)4保护定值整定说明 (10)第三章DGR2811电容器保护测控装置 (13)1主要功能 (13)2保护功能 (13)3定值参数一览表 (15)4保护定值整定说明 (16)第四章DGR2834低压变压器保护测控装置 (20)1主要功能 (20)2保护功能 (20)3定值参数一览表 (22)4保护定值整定说明 (23)第五章DGR2841 电动机差动保护装置 (26)1主要功能 (26)2保护功能 (26)3定值参数一览表 (27)4保护定值整定说明 (28)第六章DGR2842电动机综合保护测控装置 (30)1主要功能 (30)2保护功能 (30)3定值参数一览表 (32)4保护定值整定说明 (33)第七章DGR2851 PT保护及并列装置 (37)1主要功能 (37)2保护功能 (37)3定值参数一览表 (39)第八章DGR2800系列装置使用说明 (42)1装置外观说明 (42)2菜单操作说明 (45)3装置调试介绍 (51)第九章常见问题 (55)第一章 DGR2800系列保护测控装置概述1 简介DGR2800系列微机保护测控装置适用于10KV及以下电压等级的发电厂及变电站的继电保护及测量、控制。

装置集保护、测量和操作控制功能于一体。

既可在开关柜就地安装，也可集中组屏安装。

既可用于直流电源操作回路，也可用于交流电源操作回路。

DGR2800系列装置产品型号组成DGR2801 线路保护测控装置DGR2811 电容器保护测控装置DGR2834 低压变压器保护测控装置DGR2841 电动机差动保护装置DGR2842 电动机综合保护测控装置DGR2851 PT保护及并列装置2 特点■先进的32位高速处理器，强大的运算判断处理能力。

033开关 CSC-221数字式电容器保护测控装置一、概述CSC-221适用于66kV及以下电压等级的电容器保护及测控，可在开关柜就地安装。

1.1 CSC-221A保护功能●三相式不平衡电压保护（或单相式不平衡电压保护）；●两段式过流保护(定/反时限)；●两段定时限零序过流保护(定/反时限)；●过电压保护；●欠电压保护；●自动投切功能。

1.2 测控功能●15路开入遥信采集、装置遥信变位、事故遥信；●正常断路器遥控分合、小电流接地探测遥控分合；●Ua、Ub、Uc、Ia、Ib、Ic、P、Q、COSф等模拟量的遥测；●正向/反向无功电度；●各种事件SOE等；●2路脉冲P、Q输入。

1.3 其它功能●PT断线告警；●控制回路断线告警；●弹簧未储能告警；●故障录波；●32组定值区。

1.4装置正面布置图1.4.1 LCD显示屏LCD显示屏可显示5行汉字，满屏显示50个汉字。

●一般状态下，循环显示当前时间、测量值、已投入的软压板、当前定值区号。

●装置运行异常或保护动作时，显示屏背光增强，以高亮度模式主动显示事件信息。

●响应键盘命令，显示屏背光增强，以高亮度模式显示人机对话界面。

●LCD显示屏有LCD（320X240）和LCD（160X80）两种，具体配置以实物为准。

1.4.2 四方键盘四方键盘由[↑]、[↓]、[→]、[←]、[SET]、[QUIT]键组成，使用四方键盘可以完成所有人机对话操作。

●[SET] 键⏹在循环显示状态下，按下“SET”键激活主菜单；⏹在进行投切压板、整定定值、切换定值区、设置时间、设置装置地址等操作时，“SET”键相当于电脑的回车键，按下“SET”确认执行。

●[QUIT] 键⏹清屏；⏹当进行菜单操作时，按一下“QUIT”键可以取消操作，或者退回上级菜单。

●[↑]、[↓]、[←]、[→]方向键⏹控制光标向上、下、左、右四个方向移动；⏹输入数字时，用[←]、[→]键控制光标左右移动到要更改数字位上，用[↑]、[↓]增大或减小数字。

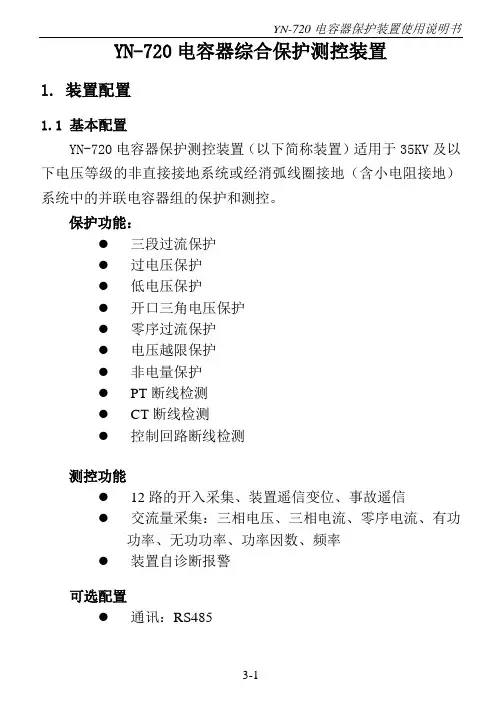

YN-720电容器综合保护测控装置1. 装置配置1.1 基本配置YN-720电容器保护测控装置（以下简称装置）适用于35KV及以下电压等级的非直接接地系统或经消弧线圈接地（含小电阻接地）系统中的并联电容器组的保护和测控。

保护功能：●三段过流保护●过电压保护●低电压保护●开口三角电压保护●零序过流保护●电压越限保护●非电量保护●PT断线检测●CT断线检测●控制回路断线检测测控功能●12路的开入采集、装置遥信变位、事故遥信●交流量采集：三相电压、三相电流、零序电流、有功功率、无功功率、功率因数、频率●装置自诊断报警可选配置●通讯：RS4852. 保护原理2.1 保护功能 2.1.1三段过流保护三段过流保护中,各段过流保护的动作电流和动作时间均可独立整定,并且可通过控制字分别控制各段过流保护的投退。

I a >I I b >I I c >II a >I gl2I b >I gl2I c >I gl2I a >I gl3I b >I I c >I图2-1 三段过流保护逻辑框图三段过流保护动作判据:I max =max （I a ，I b ，I c ） I max ＞I gli t ＞t gli式中，I max ：A 、B 、C 相电流（I a ，I b ，I c ）最大值（A ） I gli ：三段过流保护动作电流值（A ）, i=1,2,3t gli ：三段过流保护动作时间（s ）, i=1,2,32.1.2过电压保护过电压保护用于防止系统稳态过电压造成电容器损坏，在过电压保护中，动作电压和动作时间的定值均可独立整定，并且可通过控制字控制过电压保护的投退，当控制字选择“投信”时只发出告警信号，选择“投跳”时，则跳闸，并发出告警信号。

过电压保护逻辑框图如图2-2下所示：TWJ=0U ab ＞U gyzd U bc ＞U gyzd U ca ＞U gyzd图2-2 过电压保护逻辑框图2.1.3 低电压保护当系统故障后线路断开会使电容器组失去电源，而线路重合使母线带电，会使电容器组承受合闸过电压，此时容易导致电容器组损坏，为此，装置设计了低电压保护。
