cvd或pvd镀膜原理CVD或PVD镀膜原理引言：随着科技的不断进步，各种高科技产品的需求也越来越大。
在许多电子产品和工业设备中，镀膜技术被广泛应用。
其中，CVD（化学气相沉积）和PVD（物理气相沉积）是两种常见的镀膜方法。
本文将重点介绍这两种方法的原理及其应用。
一、CVD镀膜原理：CVD是一种基于气相反应的镀膜技术。
其原理是通过在高温和低压环境下，将气体中的化学物质分解并沉积在基底表面上，形成一层致密且均匀的薄膜。
具体步骤如下：1. 基底表面的预处理：在进行CVD镀膜之前，需要对基底表面进行预处理，以去除杂质和提高表面的粗糙度，以便更好地与镀膜层结合。
2. 反应物的供给：在CVD过程中，需要提供反应物。
这些反应物可以是气体或液体形式，根据需要选择不同的反应物。
例如，金属气体、有机化合物或金属有机化合物可以作为反应物。
3. 反应室的设置：CVD镀膜通常在封闭的反应室中进行。
反应室内的温度和压力可以根据所需的镀膜材料和薄膜性质进行调节。
4. 反应过程：在反应室内，反应物会在高温下分解，并与基底表面上的活性位点发生反应，生成新的化合物。
这些化合物在基底表面沉积，逐渐形成一层均匀的薄膜。
5. 薄膜性质的调节：通过调节反应室内的温度、压力和反应物的浓度，可以控制薄膜的成分、结构和性质。
这些参数的调节可以实现对薄膜的硬度、抗腐蚀性、电学性能等特性的控制。
6. 后处理：在CVD过程结束后，需要对镀膜进行后处理，以去除残余的反应物和提高薄膜的质量。
这可以通过热处理、溶剂洗涤或化学处理等方法来实现。
二、PVD镀膜原理：PVD是一种基于物理过程的镀膜技术。
其原理是通过蒸发或溅射源，将固体材料转化为气体或离子态，并沉积在基底表面上，形成一层致密且均匀的薄膜。
具体步骤如下：1. 蒸发源或溅射源的选择：PVD镀膜过程需要使用蒸发源或溅射源来提供镀膜材料。
蒸发源可以是电子束蒸发源或电阻加热蒸发源，而溅射源可以是直流或射频溅射源。

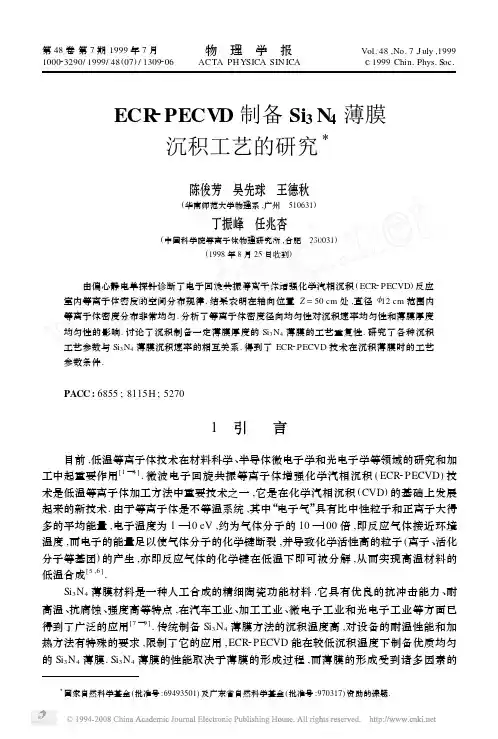

ECR 2PECV D 制备Si 3N 4薄膜沉积工艺的研究Ξ陈俊芳 吴先球 王德秋(华南师范大学物理系,广州 510631)丁振峰 任兆杏(中国科学院等离子体物理研究所,合肥 230031)(1998年8月25日收到)Ξ国家自然科学基金(批准号:69493501)及广东省自然科学基金(批准号:970317)资助的课题. 由偏心静电单探针诊断了电子回旋共振等离子体增强化学汽相沉积(ECR 2PECVD )反应室内等离子体密度的空间分布规律.结果表明在轴向位置Z =50cm 处,直径<12cm 范围内等离子体密度分布非常均匀.分析了等离子体密度径向均匀性对沉积速率均匀性和薄膜厚度均匀性的影响.讨论了沉积制备一定薄膜厚度的Si 3N 4薄膜的工艺重复性.研究了各种沉积工艺参数与Si 3N 4薄膜沉积速率的相互关系.得到了ECR 2PECVD 技术在沉积薄膜时的工艺参数条件.PACC :6855;8115H ;52701 引言目前,低温等离子体技术在材料科学、半导体微电子学和光电子学等领域的研究和加工中起重要作用[1—4].微波电子回旋共振等离子体增强化学汽相沉积(ECR 2PECVD )技术是低温等离子体加工方法中重要技术之一,它是在化学汽相沉积(CVD )的基础上发展起来的新技术.由于等离子体是不等温系统,其中“电子气”具有比中性粒子和正离子大得多的平均能量,电子温度为1—10eV ,约为气体分子的10—100倍,即反应气体接近环境温度,而电子的能量足以使气体分子的化学键断裂,并导致化学活性高的粒子(离子、活化分子等基团)的产生,亦即反应气体的化学键在低温下即可被分解,从而实现高温材料的低温合成[5,6].Si 3N 4薄膜材料是一种人工合成的精细陶瓷功能材料,它具有优良的抗冲击能力、耐高温、抗腐蚀、强度高等特点,在汽车工业、加工工业、微电子工业和光电子工业等方面已得到了广泛的应用[7—9].传统制备Si 3N 4薄膜方法的沉积温度高,对设备的耐温性能和加热方法有特殊的要求,限制了它的应用,ECR 2PECVD 能在较低沉积温度下制备优质均匀的Si 3N 4薄膜.Si 3N 4薄膜的性能取决于薄膜的形成过程,而薄膜的形成受到诸多因素的第48卷第7期1999年7月100023290/1999/48(07)/1309206物 理 学 报ACTA PHYSICA SIN ICA Vol.48,No.7,J uly ,1999ν1999Chin.Phys.S oc.影响[10].如基片沉积温度、基片在反应室内的位置、基片表面性质、反应室内等离子体密度、气体流量等.因此,要提高沉积薄膜的质量和性能,必须了解工艺过程和反应室参量对薄膜性质的影响,确定最佳工艺过程.本文主要研究了反应室内等离子体空间分布的均匀性对ECR 2PECVD 制备Si 3N 4薄膜厚度均匀性的影响,分析了沉积工艺(工作压力、气体配比、基片沉积温度、微波功率)与Si 3N 4薄膜沉积速率的关系,并讨论了制备Si3N 4薄膜的工艺重复性.2 实验装置与等离子体参数空间分布图1为制备Si 3N 4薄膜的ECR 2PECVD 装置图.主要由真空系统、配气系统、微波系统、励磁系统、反应室和基片加热系统以及静电单探针系统组成.真空系统由涡轮分子泵图1 ECR 2PECVD 装置原理图 1为微波源,2为真空系统,3为励磁系统,4为配气系统,5为反应室,6为基片加热系统,7为静电单探针图2 等离子体密度的空间分布和机械泵组成;配气系统由SiH 4,N 2气源和双路流量计组成;微波系统由600W 功率可调的微波源和微波输入匹配耦合器组成;励磁系统由励磁线圈和113×75—115×75A 直流电源组成;反应室由<12cm ×10cm的共振区和<1415cm ×70cm 反应区的不锈钢圆筒两部分组成;基片放置在轴向可移动、温度可调节的基片架上.图2给出当运行气压为8×10-3Pa ,微波功率为240W 时,由偏心静电单探针诊断获得的等离子体反应室内等离子体密度的空间分布.从图2可见,在反应室轴向位置Z =70cm 的共振区附近,径向R =0cm 的中心位置等离子体密度为812×1010cm -3.从微波窗口向抽气口方向过渡时,等离子体密度减小;在轴向位置Z =50cm 处,径向0131物 理 学 报48卷R =0—6cm 范围内等离子体密度很均匀,平均约为1179×1010cm -3.这说明在轴向位置Z =50cm 处的等离子体密度在直径<12cm 范围内分布均匀,有利于制备厚度均匀的薄膜.3 Si 3N 4薄膜样品的制备基片采用(111)单晶硅片、溴化钾(K Br )片和载波片.将基片作常规清洗后烘干装入沉积室进行薄膜沉积.在本底真空好于2×10-3Pa 时,将SiH 4和N 2作为反应气体,经双路流量计送入等离子体反应室内.在ECR 等离子体的激活下,进行化学反应,反应方式为3SiH 4+2N 2+e 等离子体Si 3N 4↓+6H 2↑+e.(1)在基片上沉积出Si 3N 4薄膜.4 实验结果与讨论411 Si 3N 4薄膜的沉积速率与工作气压的关系实验使用80%N 2稀释的SiH 4气体为反应气体(即SiH 4∶N 2配比为1∶4),反应气体经流量计送入反应室,调节气体流量可在不同工作气压下沉积Si 3N 4薄膜.图3给出沉积图3 Si 3N 4薄膜的沉积速率与工作气压的关系速率与工作气压的关系曲线.从图3可见,当工作气压上升时,沉积速率逐渐增高,当工作气压从6×10-2Pa 升至9×10-2Pa 时,沉积速率从15nm/min 增至28nm/min ,增高较快,当工作气压为8×10-2Pa 时,沉积速率为26nm/min 左右,当工作气压从9×10-2Pa 增至3×10-1Pa 时,沉积速率从28nm/min 增至32nm/min ,增高较慢.这是因为工作气压从低气压处开始上升时,反应室内参与反应的气体增加,使到达基片表面的反应产物增多,同时气压适当提高,反应室内的等离子体密度增大,反应气体中活性粒子增多,从而得到高的沉积速率.但当工作气压进一步上升到较高值时,等离子体密度增加不大,在一定的工作气压下反而会减小[11,12],使反应气体活性变弱,导致在高气压范围沉积速率增高较少.412 Si 3N 4薄膜的沉积速率与进气配比的关系利用双路流量计将80%N 2稀释的SiH 4同N 2以不同配比的SiH 4∶N 2气体送入反应室内.分别调节SiH 4和N 2的流量,得到SiH 4∶N 2的进气配比为1/4,1/6,1/8,1/10,1/12.在沉积过程中保持工作气压为8×10-2Pa ,在不同进气配比条件下沉积Si 3N 4薄膜.图4给出沉积速率与进气配比的关系.从图4可见,随进气配比的变小,沉积速率逐渐11317期陈俊芳等:ECR 2PECVD 制备Si 3N 4薄膜沉积工艺的研究降低.在高进气配比1/4处沉积速率为26nm/min 左右,在1/6处沉积速率为24nm/min 左右,在1/8处沉积速率为22nm/min 左右.进气配比从1/4降到1/8范围内,沉积速率图4 Si 3N 4薄膜的沉积速率与进气配比的关系降低较慢.在1/8到1/12低进气配比范围内,沉积速率降低加快.在进气配比为1/10处沉积速率为18nm/min 左右,在进气配比为1/12处沉积速率为125nm/min 左右.这是因为在一定的工作气压下,SiH 4∶N 2进气配比降低时,反应室内SiH 4含量减少,使Si 3N 4的生成产物降低所造成。
