(完整版)卫星电视节目接收实用手册

卫星电视接收器调试说明书在现代科技的发展下，卫星电视接收器为我们带来了丰富多样的电视节目。

然而，要想顺利接收并享受到清晰稳定的卫星电视信号，正确的调试是至关重要的。

下面将为您详细介绍卫星电视接收器的调试方法。

一、调试前的准备工作1、确认接收器和卫星天线的型号与规格首先，您需要了解自己所使用的卫星电视接收器和卫星天线的型号、规格以及相关参数。

这通常可以在设备的包装盒、说明书或者设备本身的标签上找到。

2、选择合适的安装位置卫星天线应安装在开阔、无遮挡的地方，以确保能够清晰地接收到卫星信号。

避免将其安装在靠近大树、高楼、电线杆等可能会阻挡信号的物体附近。

同时，要考虑到天气因素，如避免安装在容易积水或遭受强风的位置。

3、准备必要的工具调试过程中可能需要用到螺丝刀、扳手、指南针、水平仪等工具，提前准备好以便顺利进行操作。

4、了解所在地区的卫星参数不同地区接收的卫星可能不同，您需要获取所在地区对应的卫星名称、经度、频率等参数。

这些信息可以通过网络搜索、咨询当地的卫星电视服务提供商或者相关的技术论坛获取。

二、卫星天线的安装1、组装卫星天线按照卫星天线的说明书，将各个部件正确组装起来。

确保连接牢固，螺丝拧紧。

2、调整天线方向使用指南针确定正南方向（北半球），然后根据所接收卫星的经度，计算出大致的方位角和仰角。

方位角是指天线在水平方向上的角度，仰角则是天线在垂直方向上的角度。

可以使用水平仪和角度测量工具来辅助调整。

3、固定卫星天线在调整好天线的方向和角度后，使用膨胀螺丝或其他固定装置将天线牢固地固定在安装位置上，防止其在使用过程中发生移动。

三、连接卫星电视接收器1、连接卫星天线与接收器使用同轴电缆将卫星天线的输出端口与卫星电视接收器的输入端口连接起来。

确保连接紧密，插头插到位。

2、连接电视与接收器使用 AV 线（通常包括黄色的视频线、红色和白色的音频线）将卫星电视接收器的输出端口与电视的相应输入端口连接。

3、接通电源将卫星电视接收器和电视分别接通电源。

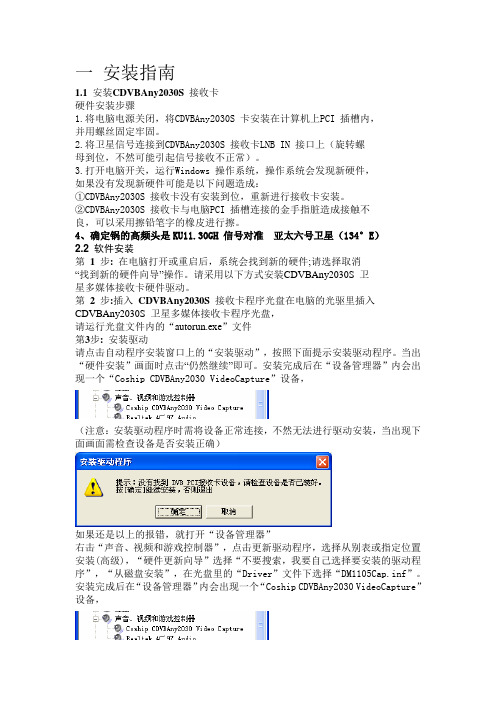

一安装指南1.1 安装CDVBAny2030S 接收卡硬件安装步骤1.将电脑电源关闭，将CDVBAny2030S 卡安装在计算机上PCI 插槽内，并用螺丝固定牢固。

2.将卫星信号连接到CDVBAny2030S 接收卡LNB IN 接口上（旋转螺母到位，不然可能引起信号接收不正常）。

3.打开电脑开关，运行Windows 操作系统，操作系统会发现新硬件，如果没有发现新硬件可能是以下问题造成：①CDVBAny2030S 接收卡没有安装到位，重新进行接收卡安装。

②CDVBAny2030S 接收卡与电脑PCI 插槽连接的金手指脏造成接触不良，可以采用擦铅笔字的橡皮进行擦。

4、确定锅的高频头是KU11.30GH 信号对准亚太六号卫星（134°E）2.2 软件安装第1 步: 在电脑打开或重启后，系统会找到新的硬件;请选择取消“找到新的硬件向导”操作。

请采用以下方式安装CDVBAny2030S 卫星多媒体接收卡硬件驱动。

第2 步:插入CDVBAny2030S 接收卡程序光盘在电脑的光驱里插入CDVBAny2030S 卫星多媒体接收卡程序光盘，请运行光盘文件内的“autorun.exe”文件第3步: 安装驱动请点击自动程序安装窗口上的“安装驱动”，按照下面提示安装驱动程序。

当出“硬件安装”画面时点击“仍然继续”即可。

安装完成后在“设备管理器”内会出现一个“Coship CDVBAny2030 VideoCapture”设备，（注意：安装驱动程序时需将设备正常连接，不然无法进行驱动安装，当出现下面画面需检查设备是否安装正确）如果还是以上的报错，就打开“设备管理器”右击“声音、视频和游戏控制器”，点击更新驱动程序，选择从别表或指定位置安装(高级)，“硬件更新向导”选择“不要搜索，我要自己选择要安装的驱动程序”，“从磁盘安装”，在光盘里的“Driver”文件下选择“DM1105Cap.inf”。

安装完成后在“设备管理器”内会出现一个“Coship CDVBAny2030 VideoCapture”设备，在“网络适配器”下选择Coship CDVBAny2030s DVB FAST MODEM NIC,右击更新驱动程序，和上面的一样。

一、卫星广播电视节目接收技术参数
三颗卫星的广播电视节目下行接收技术参数见表2-1、2-2、2-3。

表2-1 鑫诺3号卫星（东经125度）节目接收技术参数
14 - 2 -
14 - 3 -
表2-1 鑫诺3号卫星（东经125度）节目接收技术参数（续）
注：从2007年8月1日开始执行。

14 - 4 -
表2-2 中星6B卫星（东经115.5度）节目接收技术参数
14 - 5 -
14 - 6 -
表2-2 中星6B卫星（东经115.5度）节目接收技术参数（续1）
14 - 7 -
表2-2 中星6B卫星（东经115.5度）节目接收技术参数（续2）
14 - 8 -
14 - 9 -
14 - 10 -
表2-2 中星6B卫星（东经115.5度）节目接收技术参数（续3）
注：从2007年8月1日开始执行。

14 - 11 -
表2-3 亚太6号卫星（东经134度）Ku频段节目接收技术参数
14 - 12 -
表2-3 亚太6号卫星（东经134度）Ku频段节目接收技术参数（续）
14 - 13 -
注：从2007年8月1日开始执行。

二、温州卫星接收设施调整参数表
14 - 14 -
联系人：叶长林
14 - 15 -。

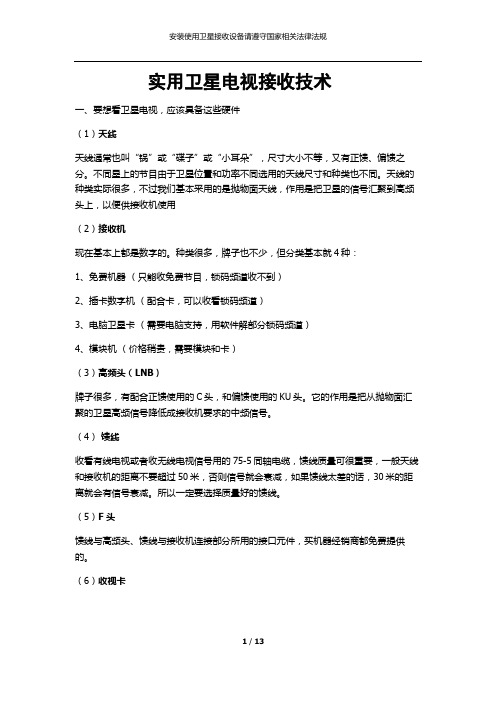

实用卫星电视接收技术一、要想看卫星电视，应该具备这些硬件（1）天线天线通常也叫“锅”或“碟子”或“小耳朵”，尺寸大小不等，又有正馈、偏馈之分。

不同星上的节目由于卫星位置和功率不同选用的天线尺寸和种类也不同。

天线的种类实际很多，不过我们基本采用的是抛物面天线，作用是把卫星的信号汇聚到高频头上，以便供接收机使用（2）接收机现在基本上都是数字的。

种类很多，牌子也不少，但分类基本就4种：1、免费机器（只能收免费节目，锁码频道收不到）2、插卡数字机（配合卡，可以收看锁码频道）3、电脑卫星卡（需要电脑支持，用软件解部分锁码频道）4、模块机（价格稍贵，需要模块和卡）（3）高频头（LNB）牌子很多，有配合正馈使用的C头，和偏馈使用的KU头。

它的作用是把从抛物面汇聚的卫星高频信号降低成接收机要求的中频信号。

（4）馈线收看有线电视或者收无线电视信号用的75-5同轴电缆，馈线质量可很重要，一般天线和接收机的距离不要超过50米，否则信号就会衰减，如果馈线太差的话，30米的距离就会有信号衰减。

所以一定要选择质量好的馈线。

（5）F头馈线与高频头、馈线与接收机连接部分所用的接口元件，买机器经销商都免费提供的。

（6）收视卡如果想看加密节目的话，使用卡机还需配收视卡，有D版和正版之分，正版价格高,一般为分半年、1年期限，超过时间要重新续费。

D版收视卡没有任何收视保证，可是价格便宜，一般随机器赠送。

天线的选择首先我们确定要收看的节目，只有确定好想看的节目才能知道选购什么样的器材节目在什么地方？打开寻星参数/ 这里是我国上空可以收看到的卫星和每个卫星上的节目内容，频率在3.4-4.2GHz是C段节目，通常需要正馈大天线（直径1.2米-3、4米等）接收。

频率在10.75-12.75GHz是KU段节目，通常需要用偏馈小天线（直径0.35米---1.2米等）接收。

正馈和偏馈天线有什么区别呢？它们不仅是大小的区别。

偏馈称为"偏"，因为它是正馈天线的一部分做成的，也就是由于KU波段功率高，只需要正馈中的一部分就可以。

卫星电视接收调试方法及接收参数将天线同轴电缆室内一端英制连接头连接到卫星接收机“天线输入” 连接口上，用随机携带的音／视频线将接收机的“视频”和“左／右音 频”输出端分别与电视机的“视频”和“左／右音频”输入端相连，将电源 线与 220 V／50 Hz 交流电相连后打开接收机电源开关。

带网络接口的卫星电视／数据接收机(RJ-45 接口)，还要将网线接 到计算机网卡接口上或交换机上(注：将卫星接收机的配置程序安装 在计算机上，由计算机完成参数配置)。

卫星电视接收机按功能分为两类：一是普通电视接收机；二是电视 ／数据接收一体机。

它们的安装与调试方法分别如下：1．普通电视接收机的安装与调试 (1)连接信号线。

第一，连接卫星信号输入：首先检查“射频输入” 连接头是否完好，将同轴电缆线接头接到机器“射频输入”端。

第二， 连接 s 视频端子：用 s 视频线将本机的 s 视频输出端与电视机的 s 视 频输入端相连。

第三，连接音、视频信号：用音、视频线将本机的“L ／R”和"VIDEO"分别与电视机的“左／右音频”和“视频”输入端相连。

(2)调试内容和方法。

卫星接收机的调试主要是用遥控器调出配置 “菜单”(MENU)，根据菜单的提示，按卫星传输平台提供的卫星参数 将卫星接收机参数配置好，主要参数包括：①根据所要接收的卫星， 设置好卫星接收机所要接收的卫星信号下行频率(中央平台下行频率 为 12 620 MHz，山东平台下行频率为 12 655MHz)；②设置好本振 频率(具体情况要看高频头标定的本振频率数值，一般为 11 250 MHz或 11 300 MHz)；③设置好下行极化方式(中央平台下行极化方式为 垂直，山东平台下行极化方式为水平)；④设置好符号率(中央平台符 号率为 32 553 Ksps，山东平台符号率为 4 340 Ksps)；⑤设置好纠 错方式(FEC：3／4 或 AUTO)。

TEST REPORT0.5612-01/2010高清PVR卫星电视接收机清晰，更清晰，NanoxxNanoxx 9800HD清晰，更清晰，Nanoxx! 这条广告语突然出现在德国制造厂家 Nanoxx 的网站上，这给了我们认真加以测试的理由。

让我们一一道来吧。

几星期前，当 Nanoxx 要我们再次聚焦他们最新 9800HD 的时候,我们则当仁不让。

我们已经测试了多种 Nanoxx 接收机，而且每次都留下深刻的印象。

当邮递卡车把装有接收机的包裹送到我们测试中心时，我们非常兴奋。

当我们打开它时，9800HD 用它那典型、优美、修长的设计赢得了我们的眼球。

它的大小只有30×6.3×22 cm, 它很适合摆放在电视架上或客厅机柜内的任何地方。

它那银、黑色的组合显示出设计的细致周到，优美而不张扬。

蓝色的字符显示也是很容易读取。

前面板上 6个按钮可以代替遥控器，用于操控接收机，而第 7 个按钮发出蓝光时则说明接收机正在使用中。

两个 CI 插槽都支持通用模块，如 Irdeto、Nagravision、Cryptoworks或Via c c e s s，此外还有一个支持 Conax、X-Crypt、DG- Crypt、Firecrypt 和Crypton的读卡器，你可以在前面板右边仓门的后面找到它们。

当你看到新型 Nanoxx 接收机后面板所有的接口时,你不禁会问：“他们海遗忘什么了吗?” 如果你仔细地察看, 就会看到各种接口都应有尽有。

当然最重要的是两个兼容DVB-S 和 DVB-S2 一进一出的调谐器接口。

9800HD能NANOXX 9800HDAn outstandingly equipped universalHD receiver with an unprecedentednumber of features使用 HDMI 接口与电视或投影仪连接, 它准备了 3 个RCA 插口，一个 S-Video插口, 一个 CVBS 插口和两个具有多种分类形式的频道目录Scart 插口，还可以由光缆 S/PDIF 输出音频。

卫星电视节目信号接收参数中星6B(东经115.5度)节目接收技术参数序号节目名称下行频率符号率极化视频PID 视频PID1 内蒙古4171 9200 H 511 5122 内蒙古（蒙语）4171 9200 H 255 2563 青海卫视4158 8680 H 4113 41144 青海综合4158 8680 H 4129 41305 湖北卫视4147 6150 H 33 326 中央教育4000 27500 H 41 427 中央少儿3880 27500 H 516 6908 中央1 3840 27500 H 512 6509 中央2 3840 27500 H 513 66010 中央7 3840 27500 H 514 67011 中央10 3840 27500 H 515 68012 中央10 3840 27500 H 516 69013 中央12 3840 27500 H 517 70014 中央音乐3840 27500 H 518 71015 炫动卡通3808 8800 H 6496 649916 东方卫视（SBN）3808 8800 H 6480 648317 贵州卫视31983797 69276927 HV 38 3918 四川卫视3786 5440 H 308 25619 中央4 4115 21375 H 1160 112020 中央9 4115 21375 H 1260 122021 中央EF 4115 21375 H22 湖南卫视3750 10490 H 257 25823 金鹰卡通3750 10490 H 513 51424 东南卫视3706 4420 H 160 8025 河北卫视4192 6000 V 160 8026 北京卫视3951 9525 V 308 25627 北京KAKU 3951 9525 V 318 26628 天津卫视3940 5953 V 32 4429 安徽卫视3929 8835 V 255 25730 甘肃卫视3910 6400 V 160 8031 江苏卫视39733372 99959995 HV 308 25632 江西卫视3892 4417 V 160 8033 山东教育3885 4335 V 32 3334 陕西卫视3871 9070 V 160 8035 陕西农林3871 9070 V 170 9036 宁夏卫视3861 4804 V 160 8037 山西卫视3846 5953 V 160 8038 山东卫视3834 5402 V 32 3339 浙江卫视3825 6785 V 32 3340 重庆卫视3807 6000 V 1800 1801序号节目名称下行频率符号率极化视频PID 视频PID41 河南卫视3854 4417 V 160 8042 辽宁卫视3960 3570 255 25643 电视指南4060 27500 V 512 65044 气象频道3679 27490 V 3211 321045 广西卫视3950 11400 H 255 25646 广东卫视3950 11400 H 160 8047 深圳卫视3950 11400 H 300 39948 风尚购物4284 27515 V 3310 331149 时尚购物4284 27515 V 3300 330150 优购物4284 27515 V 3290 329151 家有购物4284 27515 V 3250 325152 中视购物4583 27515 V 512 65053 FEED 4115 21375 V 1460 142054 CCTV A 4115 21375 V 1660 162055 CCTV E 4115 21375 V 1460 142056 CCTV F 4115 21375 V 1360 132057 CCTV NEWS 4115 21375 V 1260 122058 CCTV 4A 4115 21375 V 1160 112059 CCTV R 4115 21375 V 1560 152060 优漫卡通3973 9997 V 0408 0356能收55个台，没有你说的体育和电影电视台频道。

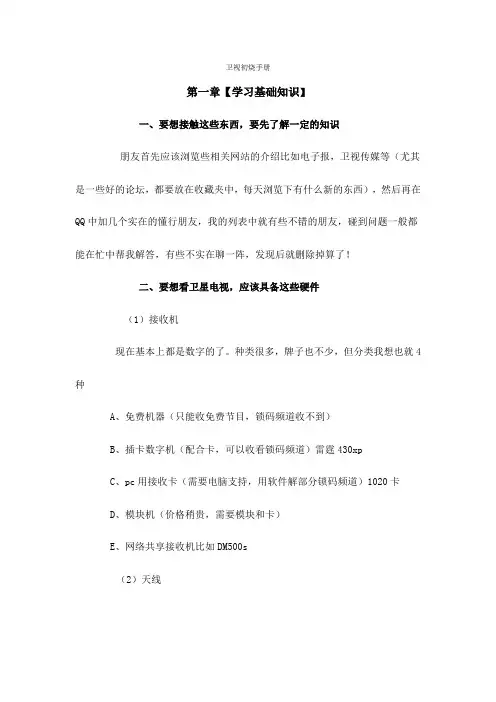

卫视初烧手册第一章【学习基础知识】一、要想接触这些东西，要先了解一定的知识朋友首先应该浏览些相关网站的介绍比如电子报，卫视传媒等（尤其是一些好的论坛，都要放在收藏夹中，每天浏览下有什么新的东西），然后再在QQ 中加几个实在的懂行朋友，我的列表中就有些不错的朋友，碰到问题一般都能在忙中帮我解答，有些不实在聊一阵，发现后就删除掉算了！二、要想看卫星电视，应该具备这些硬件（1）接收机现在基本上都是数字的了。

种类很多，牌子也不少，但分类我想也就4种A、免费机器（只能收免费节目，锁码频道收不到）B、插卡数字机（配合卡，可以收看锁码频道）雷霆430xpC、pc用接收卡（需要电脑支持，用软件解部分锁码频道）1020卡D、模块机（价格稍贵，需要模块和卡）E、网络共享接收机比如DM500s（2）天线天线尺寸大小不等，又有正馈、偏馈之分。

不同星上的节目由于卫星位置和功率选用不同的天线尺寸和种类。

一般ku波段卫星信号用偏馈天线（0.35-1.2米），c波段卫星信号用正馈天线0.9起，常用规格为1.2米1.5米1.8米。

有地方最好用大天线可以保证信号有足够余量。

（3）高频头高频头牌子很多，有配合正馈使用的C波段高频头频率一般为5150HZ，和偏馈使用的KU波段高频头9.75GHZ\10.6GHZ，10.75GHZ11.2GHZ11.3GHZ等。

收12GHZ开始的卫星下行频率一般用11.3GHZ及11300HZ的KU高频头。

122°E的香港天浪直播则需要双本震KU高频头和10.75GHZ单本震原极化KU高频头。

在信号强的地区则不需要加极化片。

（4）馈线看有线电视或者收无线电视信号用的75-5同轴电缆，当地都可以买到，这个东西质量可很重要，一般天线和接收机的距离不要超过50米，否则信号就会衰减，一定要选择质量好的。

有国标64网128网铜芯铝芯之分，0.9mm、1.0mm 芯线区别。

建议买128网铜芯，工程用则采用75-7同轴电缆。
