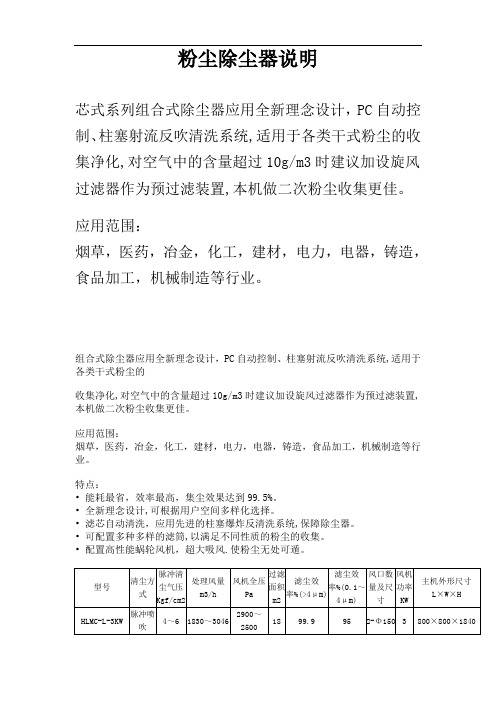

芯式系列组合式除尘器应用全新理念设计，PC自动控制、柱塞射流反吹清洗系统,适用于各类干式粉尘的收集净化,对空气中的含量超过10g/m3时建议加设旋风过滤器作为预过滤装置,本机做二次粉尘收集更佳。
应用范围：
烟草，医药，冶金，化工，建材，电力，电器，铸造，食品加工，机械制造等行业。
组合式除尘器应用全新理念设计，PC自动控制、柱塞射流反吹清洗系统,适用于各类干式粉尘的
收集净化,对空气中的含量超过10g/m3时建议加设旋风过滤器作为预过滤装置,本机做二次粉尘收集更佳。
应用范围：
烟草，医药，冶金，化工，建材，电力，电器，铸造，食品加工，机械制造等行业。
特点：
•能耗最省，效率最高，集尘效果达到99.5%。
•全新理念设计,可根据用户空间多样化选择。
•滤芯自动清洗，应用先进的柱塞爆炸反清洗系统,保障除尘器。
•可配置多种多样的滤筒,以满足不同性质的粉尘的收集。
•配置高性能蜗轮风机，超大吸风.使粉尘无处可遁。
脉冲式滤筒除尘器工作原理脉冲式滤筒除尘器是一种常用的工业除尘设备，其工作原理是利用脉冲喷吹清灰技术，通过对滤筒进行周期性的清灰，将粉尘颗粒从滤筒上脱落，从而达到除尘的目的。
脉冲式滤筒除尘器主要由滤筒、脉冲喷吹系统、清灰控制器和除尘器主体等组成。
滤筒是除尘器的核心部件，一般采用纤维滤料制成，具有较大的过滤面积。
脉冲喷吹系统通过压缩空气将滤筒内的粉尘颗粒吹落，清灰控制器则负责对清灰周期和清灰间隔进行控制，确保清灰效果的同时尽量减少能耗。
脉冲式滤筒除尘器的工作原理如下：首先，含有粉尘颗粒的气体通过进气口进入除尘器主体，然后经过滤筒，粉尘颗粒被滤筒上的滤料截留在外表面。
清洁的气体则通过出口排出。
随着时间的推移，滤筒表面的粉尘颗粒逐渐增多，会导致气体通道的阻力增加。
当阻力达到一定程度时，需要进行清灰操作。
清灰操作是脉冲式滤筒除尘器的关键步骤。
清灰控制器根据设定的清灰周期和清灰间隔信号，向脉冲喷吹系统发送指令。
脉冲喷吹系统按照设定的顺序依次对滤筒进行清灰。
清灰时，控制器打开脉冲喷吹系统的电磁阀，释放压缩空气。
压缩空气经过喷嘴进入滤筒内部，形成高速气流，将滤筒外表面的粉尘颗粒吹落。
清灰完毕后，电磁阀关闭，压缩空气停止供应。
脉冲式滤筒除尘器的清灰过程一般分为四个阶段：反吹阶段、反吹暂停阶段、瓶颈阶段和喷吹间隙阶段。
在反吹阶段，电磁阀依次开启，压缩空气通过喷嘴产生冲击气流，将粉尘颗粒从滤筒上吹落；在反吹暂停阶段，电磁阀关闭，滤筒停止清灰；在瓶颈阶段，滤筒内的压力逐渐升高，此时滤筒的阻力达到最大值；在喷吹间隙阶段，滤筒内的压力逐渐下降，直到达到设定值，此时滤筒的阻力也相应降低。
脉冲式滤筒除尘器的工作原理简单清晰。
通过周期性的脉冲喷吹清灰操作，可以有效地清除滤筒上的粉尘颗粒，保持除尘器的正常工作。
与传统的袋式除尘器相比，脉冲式滤筒除尘器具有清灰彻底、过滤效果好、能耗低等优点，被广泛应用于钢铁、电力、化工等行业的粉尘处理领域。
脉冲除尘工作原理是指利用脉冲喷吹气流对粉尘进行清除的一种除尘方法。
下面是脉冲除尘工作原理的相关参考内容：一、简介脉冲除尘是一种常用的工业除尘技术，适用于各种粉尘颗粒和工作环境。
其工作原理是通过脉冲喷吹气流使含粉尘的气体通过滤料，实现粉尘的颗粒分离和滤料的再生，从而达到高效除尘的目的。
二、基本原理脉冲除尘器由过滤室、滤料、脉冲喷吹装置和除尘主体组成。
其工作原理如下： 1. 气流进入过滤室：气流带有粉尘颗粒进入脉冲除尘器的过滤室，气流与滤料相接触，粉尘颗粒被滤料表面截留。
2. 滤料表面形成颗粒层：随着气流的经过，粉尘逐渐在滤料表面堆积形成颗粒层。
颗粒层的形成可以提高滤料的捕集能力。
3. 脉冲喷吹装置工作：当颗粒层达到一定厚度时，脉冲喷吹装置开始工作。
通过控制阀门打开，高压气流喷射到滤料内部，将粉尘颗粒抖落下来。
4. 粉尘颗粒分离：脉冲气流的作用下，颗粒层被抖落下来的粉尘颗粒与气流一同进入下部的灰斗，完成粉尘的分离。
5. 滤料再生：抖落下来的粉尘颗粒还有一部分会被气流带离过滤室，但大部分会附着在滤料上。
经过多次脉冲喷吹后，滤料的粉尘颗粒被清除，滤料再次处于清洁状态。
三、优点脉冲除尘工作原理具有以下几个优点： 1. 高效除尘：脉冲喷吹气流的作用下，能够有效清除滤料表面的颗粒层，保持较低的气阻并提高除尘效率。
2. 能耗低：由于脉冲除尘器在除尘过程中只需要短时间喷吹脉冲气流，相比其他除尘方法，能耗较低。
3. 操作简便：脉冲除尘器的操作相对简单，只需控制脉冲喷吹装置的工作，无需频繁维护。
4. 应用广泛：脉冲除尘器适用于各种颗粒物质和工业领域，如水泥厂、钢铁厂等。
四、应用领域脉冲除尘工作原理广泛应用于各个工业领域，如下： 1. 水泥工业：脉冲除尘器可以对水泥生产过程中产生的粉尘进行有效过滤，保护环境。
2.钢铁工业：钢铁生产过程中产生的灰尘通过脉冲除尘器进行处理，减少对环境的污染。
3. 煤炭工业：煤炭燃烧过程中产生的煤灰可以通过脉冲除尘器进行捕集，达到减排的目的。
LTMC脉冲滤筒除尘器LTMC型脉冲滤筒除尘器是一种新型高效脉冲除尘器，收尘效率高、处理风量大、性能稳定、操作方便、清灰效果好、滤筒寿命长、维修工作量小等优点，而且从结构上和脉冲阀上进行了改革，解决了露天安放和压缩空气源压力低的问题。
本系列产品可广泛用于矿山采掘、电炉冶炼、机械铸造、化工制品、水泥建材、粮食加工等工矿企业粉尘及烟尘的收尘系统，除尘器滤料的材质一般采用聚酯滤料，允许连续使用温度＜110℃，本系列除尘器如用于寒冷地区或烟气低于露点温度时需增设保温加热装置，壳体也要作相应改变。
结构上LTMC-I为无灰斗设计，LTMC-II型为有灰斗设计。
◆由于结构上的改进，增强了设备严密性、漏风量低于2%，使产品的性能进一步提高。
◆改进了更换滤筒门盖、滤筒固定方式，更便于设备检修和维护，使滤筒的使用寿命进一步延长。
◆上箱体（净气室）由可掀起的更换滤筒门盖、吊装钩、护栏和出风口组成。
◆中箱体（过滤室）由多孔板、滤筒、骨架组成。
◆灰斗（集灰仓）由卸灰阀、锁风阀等组成。
◆喷吹系统由控制仪、电磁脉冲阀、高压气源、喷吹管、气包和防护装置组成。
当含尘气体由进风口进入除尘器，首先进入灰仓或过滤室，同时气流速度放慢，由于重力作用，使气体中粗颗粒粉尘直接沉降到灰仓，起到预收尘的作用。
气流随后折而向上通过内部装有滤筒，粉尘被捕集在滤筒的外表面，净化后的气体进入过滤室上部净气室内，汇集到出风口排出。
含尘气体通过滤筒净化的过程中，随着时间的增加而吸附在滤筒上的粉尘越来越多，滤筒阻力增加，致使处理风量逐渐减少。
为保证除尘器正常工作，要控制阻力在一定范围内（1200-1500Pa），必须对滤筒进行清灰。
清灰时由脉冲控制器顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔喷射到各相应的滤筒内，滤筒由负压状态转为正压状态，同时产生抖动，使吸附在滤筒表面的粉尘脱落，滤筒得到再生。
被清下的粉尘落入灰仓，经排灰系统定时排出。
由此使吸附在滤筒上的粉尘经过周期性地脉冲喷吹清灰，使气体正常通过，保证除尘系统正常工作。
脉冲式滤筒除尘器的原理脉冲式滤筒除尘器是一种常见的粉尘处理设备，它利用滤筒对粉尘进行过滤和收集。
其原理可分为空气净化、气固分离和清灰三个过程。
首先，空气净化过程。
通过风机将带有粉尘颗粒的空气吸入除尘器。
这些粉尘颗粒悬浮在空气中，与空气一起进入滤筒组成的过滤区域。
滤筒一般由多根细长的纤维组成，形状类似于筒状。
当空气通过滤筒时，由于滤筒的结构和孔隙性质，粉尘颗粒会被滤筒表面的纤维捕捉，并附着在滤筒上。
然后，气固分离过程。
在滤筒的表面，由于滤筒纤维的作用和气流的影响，粉尘颗粒逐渐形成一层厚实的粉尘膜，这个过程叫做粘附。
粉尘膜的形成使得滤筒的孔隙逐渐变小，同时也导致了压降的增加。
当空气经过滤筒时，较大的颗粒被直接截留在滤筒外表，较小的颗粒则被滤筒内部的纤维所捕捉。
这样，在滤筒表面形成了一层粉尘预层，其继续增厚，直到触及极限。
在这个过程中，完成了气固分离的目标。
最后，清灰过程。
当粉尘预层的厚度达到一定程度后，正常的除尘效率会受到限制。
为了补救这种情况，需要进行清灰操作。
清灰一般通过脉冲喷吹系统来实现。
脉冲喷吹系统由脉冲控制器、喷嘴和压缩空气装置组成。
当需要进行清灰时，脉冲控制器会发送信号，使得压缩空气释放到喷嘴。
这时，喷嘴会产生高速射流，并喷向滤筒内部。
由于射流的冲击和涡流的作用，粉尘颗粒在滤筒表面受到打击和切割，并逐渐与粘附在滤筒上的粉尘层分离。
清灰完成后，粉尘颗粒和气流随着重力的作用，经由灰斗排出除尘器。
脉冲式滤筒除尘器的原理具有很大的优势。
首先，滤筒具有较大的过滤面积，可以处理大量空气，适用于高浓度和大风量的粉尘处理。
其次，滤筒的细长纤维结构可以较好地捕捉和附着粉尘颗粒，提高除尘效率。
再次，脉冲喷吹系统可以定时进行清灰操作，确保滤袋的正常运行。
另外，除尘器的结构相对简单，易于安装和维护。
总之，脉冲式滤筒除尘器通过空气净化、气固分离和清灰三个过程来实现对粉尘的处理。
其原理基于滤筒捕捉和附着粉尘颗粒，并利用脉冲喷吹系统进行清灰。
滤芯型脉冲除尘器工作原理
滤芯型脉冲除尘器是一种常用的工业除尘设备，其工作原理如下：
1. 粉尘进入：含有粉尘的气体从除尘器的进风口进入装置。
粉尘含量高低直接影响到除尘器的工作效果。
2. 过滤：气体通过滤芯（也称滤筒）时，粉尘被滤芯上的细小孔隙和表面捕捉下来，而净化后的气体则通过滤芯出口排出。
3. 粉尘累积：随着时间的推移，滤芯上逐渐积累了更多的粉尘，从而导致滤芯阻力的增加。
4. 阻力增加：当滤芯上的粉尘阻力超过一定值时，会对气体流通产生较大的阻碍，降低除尘器的工作效率。
5. 脉冲清灰：为了保证除尘器正常工作，需要定期进行清灰操作。
清灰时，通过电磁脉冲阀将高压气体推出，形成脉冲气流。
脉冲气流通过喷嘴，形成一股强风冲击滤芯，将积累在滤芯上的粉尘抖落下来，重新进入气流中。
6. 粉尘处理：被抖落下来的粉尘会落入集尘斗或除尘器底部的清灰系统中，通过处理设备进行处理，从而实现对粉尘的有效清除。
7. 净化的气体：经过脉冲清灰后，滤芯恢复原状，除尘器重新开始工作。
同时，经过过滤的气体净化效果较好，达到了环境
排放标准。
通过以上工作原理，滤芯型脉冲除尘器可以有效地将工业生产中产生的粉尘捕捉和清除，确保排放气体的环境质量，保护工作场所和人员的健康安全。
脉冲除尘器工作原理及选型设计（附图）一、脉冲除尘器简介脉冲除尘器，是以压缩空气为清灰动力，利用脉冲喷吹机构在瞬间放出压缩空气，诱导数倍的二次空气高速摄入滤袋，使滤袋急剧膨胀，依靠冲击振动和反向气流而清灰的除尘器。
脉冲式除尘器是一种高效除尘净化设备，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点；但需要压缩空气，而且当供给的压缩空气压力不能满足要求时，请回效果会大大降低。
由于脉冲袋式除尘器优点突出，所以，它的应用越来越广泛。
脉冲除尘气具有多种形式，如逆喷、顺喷、对喷、旋转喷吹等。
吹气源压为低于0.25MPa 者成为低压喷吹；吹气源压为高于0. 5MPa者成为高压喷吹。
二、脉冲除尘器工作原理图以脉冲袋式除尘器为例，工作原理如下图所示。
脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。
当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态；当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。
当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋内瞬时正压，实现清灰。
了解脉冲除尘器的基础知识，是设计或正确选型的基础。
并且，根据我们过去积累的经验，我们还对脉冲除尘器清灰装置的选型理论做了如下论述。
三、脉冲除尘器清灰装置的选型设计脉冲除尘器清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。
其设计选型主要包括气源气包设计、喷吹管设计和电磁脉冲阀选型3大项。
1.喷吹管设计计算脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。
脉冲除尘器原理
脉冲除尘器是一种常用的空气净化设备，主要用于去除工业排放气体中的污染物和颗粒物。
其原理是利用脉冲喷吹技术对排放气体中的颗粒进行捕集和清除。
以下是脉冲除尘器的工作原理：
1. 过滤：工业排放气体首先进入除尘器的滤料室。
滤料室内设有多层滤袋，排放气体通过滤袋时，颗粒物被滤料捕获在滤袋表面。
这些颗粒物包括灰尘、烟雾、细粉等。
2. 粗颗粒分离：较大的颗粒会因自身重力作用而直接沉降到滤料室的底部，从而分离出来。
3. 脉冲喷吹清灰：当滤料表面堆积了一定量的颗粒物后，会影响到气体的通透性和除尘效果。
因此，需要定期进行清灰操作。
清灰过程中，喷吹系统将脉冲气流通过喷吹管喷入滤料室，使滤袋膨胀并震动，从而使滤袋表面的颗粒物松动并脱离滤袋。
4. 颗粒物收集：经过清灰操作后，颗粒物会沉降到滤料室的底部，形成灰斗。
而洁净的气体会通过排气口排出。
通过这样的循环操作，脉冲除尘器可以持续清除工业排放气体中的颗粒物，使其满足环保排放标准。
同时，脉冲除尘器具有结构简单、运行稳定、除尘效率高等优点，因此在众多工业领域得到了广泛应用。
脉冲除尘器的结构
脉冲除尘器是一种常见的空气净化设备，用于过滤和清洁工业废
气中的颗粒物。
脉冲除尘器的主要结构包括进气管道、净气室、滤袋、排灰装置和控制系统。
进气管道是连接工业废气源和净气室的管道，通过它将含有颗粒
物的废气引入净气室。
净气室是脉冲除尘器的主要工作区域，废气在这里被过滤和清洁。
净气室内安装有多层滤袋，通常由耐高温、耐磨损的聚酯纤维制成。
滤袋的设计使得废气能够通过滤袋而颗粒物被截留，从而实现净化目的。
排灰装置用于收集和排除滤袋中的颗粒物。
通常，脉冲除尘器在
净化过程中会周期性地进行灰尘清除操作。
排灰装置通过空气脉冲或
其他方式，向滤袋施加压缩空气或气体，使滤袋膨胀并震动，从而将
截留的颗粒物抖落下来，通过底部的排灰装置进行排除。
控制系统对脉冲除尘器的运行进行控制和监测。
通过控制系统，
可以设定净化的周期、灰尘清除操作的频率和时机，以及对脉冲除尘
器的各种参数进行调整和监测。
脉冲除尘器结构简单、工作稳定，能够高效地去除工业废气中的
颗粒物，有效保护环境和人体健康。
它广泛应用于矿山、化工厂、钢
铁厂等工业领域。
脉冲式滤筒除尘器
简介：
脉冲式滤筒除尘器是一种新型过滤除尘装置，具有净化效率高，外形尺寸小，过滤面积大，过滤效果好，压力损失小，滤筒使用寿命长，安装维修快捷方便，可连续使用等特点。
原理：
脉冲式滤筒除尘器设有进风口，滤筒，出风口，气包，脉冲控制仪，喷吹阀，喷吹管等。
滤筒是由聚酯纤维折叠，卷制而成，其下端封闭，上端中心正对喷吹管下口。
含尘气体由进风口进入除尘器后，气流速度减慢，粗颗粒脱离七六沉降集尘室内，细微粉尘随气流穿过滤筒时被阻止于滤筒表面，结晶气体由出风口排除；当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管高速喷出，同时诱导数倍于喷射气量的周围的空气进入滤筒，并由内向外快速射出，将滤筒表面的粉尘吹下落入集尘室内，忠厚由放灰斗排出。
除尘器清灰采用脉冲喷吹方式，既做到了彻底清灰，又不伤害滤筒，使滤筒使用寿命得以保障。
清灰过程由脉冲控制仪自动控制，可采用压力差控制或者时间控制。
特点：
1，除尘器除尘效率高，过滤效果好，外形尺寸小，运行稳定。
2，滤筒采用骨架安装，密封性能好，牢固可靠。
3，滤筒使用寿命长，安装，维修方便。
4，箱体采用气密性设计，密封性好，检查门用优良的密封材料，漏风率很低。
5，进，出口风道布置紧凑，邱留阻力小。
适用范围：
适用范围较为广泛，如：食品行业，制药业，机械行业，化工
行业，电力行业以及其他含尘气体的净化与粉尘物料的回收。
