现代有轨电车轨道工程关键部件选型分析

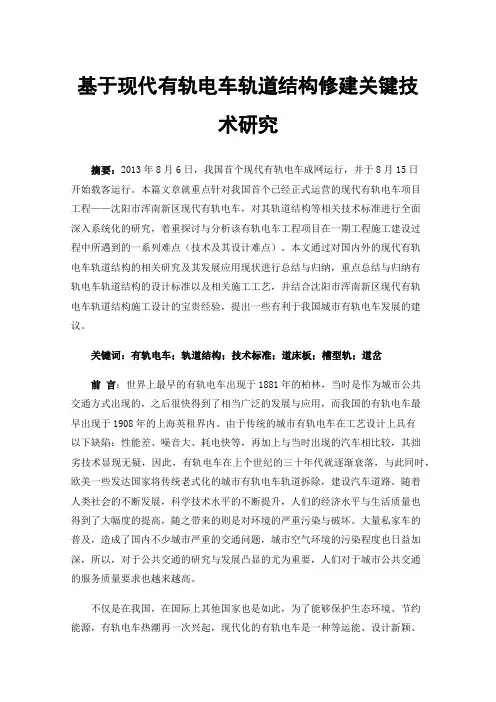

基于现代有轨电车轨道结构修建关键技术研究摘要：2013年8月6日，我国首个现代有轨电车成网运行，并于8月15日开始载客运行。

本篇文章就重点针对我国首个已经正式运营的现代有轨电车项目工程——沈阳市浑南新区现代有轨电车，对其轨道结构等相关技术标准进行全面深入系统化的研究，着重探讨与分析该有轨电车工程项目在一期工程施工建设过程中所遇到的一系列难点（技术及其设计难点）。

本文通过对国内外的现代有轨电车轨道结构的相关研究及其发展应用现状进行总结与归纳，重点总结与归纳有轨电车轨道结构的设计标准以及相关施工工艺，并结合沈阳市浑南新区现代有轨电车轨道结构施工设计的宝贵经验，提出一些有利于我国城市有轨电车发展的建议。

关键词：有轨电车；轨道结构；技术标准；道床板；槽型轨；道岔前言：世界上最早的有轨电车出现于1881年的柏林，当时是作为城市公共交通方式出现的，之后很快得到了相当广泛的发展与应用，而我国的有轨电车最早出现于1908年的上海英租界内。

由于传统的城市有轨电车在工艺设计上具有以下缺陷：性能差、噪音大、耗电快等，再加上与当时出现的汽车相比较，其拙劣技术显现无疑，因此，有轨电车在上个世纪的三十年代就逐渐衰落，与此同时，欧美一些发达国家将传统老式化的城市有轨电车轨道拆除，建设汽车道路。

随着人类社会的不断发展，科学技术水平的不断提升，人们的经济水平与生活质量也得到了大幅度的提高，随之带来的则是对环境的严重污染与破坏。

大量私家车的普及，造成了国内不少城市严重的交通问题，城市空气环境的污染程度也日益加深，所以，对于公共交通的研究与发展凸显的尤为重要，人们对于城市公共交通的服务质量要求也越来越高。

不仅是在我国，在国际上其他国家也是如此，为了能够保护生态环境、节约能源，有轨电车热潮再一次兴起，现代化的有轨电车是一种等运能、设计新颖、环境友好、资源节约的交通运输工具[1]，是一种现代化高科技的运用体现。

虽然当前我国有轨电车的普及及其轨道结构的施工技艺并不是多完善，但也得到了一定程度的发展与应用，在当前，全世界共有五十多个国家拥有现代化有轨电车轨道网络，而我国当前也有10条有轨电车处在运营中，像我国的长春、大连、沈阳、天津、上海等地，另外还有许多城市正在筹划建设中，像北京、南京、武汉、珠海等地。

现代有轨电车59R2槽型钢轨6号单开道岔设计樊小平;张立军;李永茂【摘要】The turnout is the key equipment of rail line. Grooved rail is used on tramway line. The turnout with grooved rail play differs from the common turnout and plays a key role in the engineering of modern tram project. In order to satisfy engineering requirements of Shenyang Modern Tram Project Phase Ⅰ in Hunnan New District, this paper designs No. 6 Simple Turnout with 59R2 grooved rail within the scope of domestic rails based on the analysis of the structure of some turnouts with grooved rail both at home and abroad. In addition, this paper introduces the typical structure with rail-bound switch and integrated high manganese steel frog subject to trail-manufacturing and trail-laying in factory. Such turnout has been put into use with good results. Further optimization and improvement measures are put forward.%道岔是线路的关键设备.有轨电车线路使用槽型钢轨,槽型轨道岔与普通道岔不同,槽型轨道岔就成了有轨电车项目中线路工程的关键.为了满足沈阳浑南新区现代有轨一期工程需求,在分析部分国内外有轨电车槽型轨道岔的基础上,根据国内现有钢轨的品种范围,进行现代有轨电车用59R2槽型钢轨6号单开道岔设计,选定拼装式转辙器、整体型高锰钢辙叉的典型结构,并进行厂内试制和试铺.该道岔已经投入使用,效果良好,并提出进一步的优化和改进措施.【期刊名称】《铁道标准设计》【年(卷),期】2017(061)007【总页数】5页(P61-65)【关键词】现代有轨电车;道岔;设计【作者】樊小平;张立军;李永茂【作者单位】北车(北京)轨道装备有限公司,北京 102202;北车(北京)轨道装备有限公司,北京 102202;北车(北京)轨道装备有限公司,北京 102202【正文语种】中文【中图分类】U213.6城市有轨电车是解决城市交通拥堵的重要方式之一，原来有轨电车在我国北京、哈尔滨、沈阳、鞍山等多个城市应用过，后来多被拆除[1]。

现代有轨电车轨道结构探析摘要：改革开放以来,随着科技的进步,人们出行方式也越来越多样,虽然汽车为人们出行带来了方便,但是其对环境的污染是可持续发展道路上一个严重的阻碍,因此要求不断提高,降低污染、减少汽车尾气排放,选择低碳、环保的交通方式成了各个国家在建设城市公共交通时的重要考量,现代有轨电车就完全契合了这一潮流。

本文分析了现代有轨电车的优点分析,详细的介绍了现代有轨电车轨道结构施工技术,以供参考。

关键词：有轨电车；轨道；施工引言近年来，国内的城市公共轨道交通系统加入了一名新成员—现代有轨电车。

相较老式有轨电车，它运行可靠、舒适快捷、环保节能；相比地铁工程，其建造成本低，施工难度小。

当前有轨电车的路线设计除了解决交通运输服务的问题以外，往往兼具观光功能，乘客可以在途中欣赏到城市的特色风景，乘坐体验更佳。

1轨道结构形式现代有轨电车的轨道绝大多数选用槽型钢轨，铺设跨区间无缝线路。

国内大部分有轨电车并非100% 专有路权，为了满足城市的美观要求，电车轨道一般只露出钢轨表面，在专有路权路段常见的做法是将有轨电车范围进行绿化，在非专有路权的路段在轨道之间填充混凝土或沥青混凝土铺装路面。

选用带有轮缘槽的槽型钢轨则可以满足在进行绿化或者道路铺装的同时又能保证电车钢轮的安全形式需求。

正线轨道多采用无砟轨道，道床形式常用的有长枕埋入式整体道床和无枕式整体道床。

其中长枕埋入式整体道床在轨道交通中应用已较为普遍，在此不多做描述。

无枕式整体道床可以实现仅在每根钢轨下方施工承轨台，减少整体道床的体积，同时可为绿化覆土或者管道埋设提供足够空间。

2无枕式整体道床21测量放线整体道床施工前，要在施工区域内布设CPⅢ控制网，做到任何部位的道床施工时，其前后都有可通视的CPⅢ控制桩。

按照图纸要求，根据线路路基及构筑物的实际情况提前规划道床板块，然后利用CPⅢ控制网精确放样出线路中心线和道床板块的边线，点位刻画在道床底板上，要求点位鲜明清晰并且牢固不易破坏。

供电技术更适合现代有轨电车 。 关键词 ：现代有轨电车 ； 钢轮钢轨 ； 胶轮 导轨 ； 电方式 供 中图分类号 ： ４ ２ １ Ｕ ８ ． 文献标志码 ： Ａ 文章编 号 ： ０ ４— ６ ５（０ ２ ０ ０ ６ ０ １ ０ ４ ５ ２ １ ） ５— ０ ８— ４
１ 有 轨 电车的发 展历 程
的舞 台 。
中 丛譬 国彳
毛 峰政 投 项 的过 代 管模 轶 ：府 资 目 全 程 建 理 式
２２ 第 期 ０ 年 ５ １
府 基 建部 门或 监理 单 位 ， 由原来 项 目管 理 的 甲方 角 色
一
投资建 设项 目必 须 实行 特殊 的 合 同条 件 ， 同 中 给予 合 政 府解 除合 同的特权 ， 规定 支付 的一些 特殊 程序 。 并 ５ 调 整必要 的管 理 架 构 ， ） 强化 项 目的实 施 程 序 和 内容 。一般 ， 建单 位 组织 项 目全 程 代 建 的实施 流程 代
然 在运 营 ， 是世 界上 最老 的有 轨 电 车线路 。１ 纪 末 ９世
连还保留有传统的有轨 电车线路 （ 见图 ２ 。 ）
有 轨 电车 的建 设进 入 了高 潮 ， 辆技 术 也 得 到 了很 大 车 的发展 ， 渐成 了 当时城市公 共交 通 的骨干 。 逐
图 ２ 我 国大 连 的传 统 有 轨 电 车
和 内容 。
下 子 转 换 成 为 各 类 项 目投 资 商 服 务 的 中介 机 构 。 ２ 在 全过 程代 建模 式 的 实 际操 作 中 ， 主最 关 心 ） 业
在这 个过 程 中 ， 须转 变观 念 ， 换 角色 ， 整 心态 。 必 转 调
的是 工程 投 资 的 成本 和 使 用 情 况 。 投 资 方 对 成 本 的 控制 很 严 ， 求 花最 少 的 钱 办最 大 的 事 ， 建 单 位 也 追 代 应积极 适 应这 种变 化 。 因此 ， 建 单 位 不仅 要 及 时 做 代 好每个 月 的工 程 进 度 、 金 计 划 及 使 用 情 况 等 报 表 资 外， 还应 把 好设 计 变更 及 联 系单 的签 证 关 ， 联 系 单 按 实现 测 算 成 本 ， 防投 资 失 控 。 同 时 为 调 动 代 建 单 严 位 、 理 单 位 等 的积 极 性 ， 协 议 中明 确 节 约 成 本 合 监 在 理化 的建议 被采 纳 实 施 以后 ， 代 建单 位 和监 理 单 位 让 参 与适 当 比例 分成 。

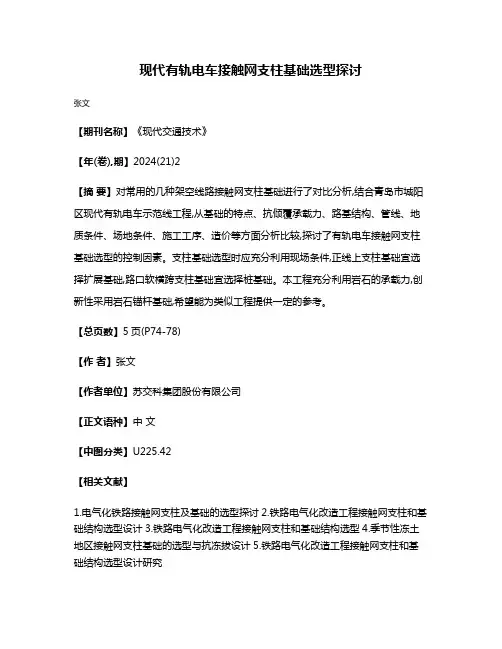

现代有轨电车接触网支柱基础选型探讨
张文
【期刊名称】《现代交通技术》
【年(卷),期】2024(21)2
【摘要】对常用的几种架空线路接触网支柱基础进行了对比分析,结合青岛市城阳区现代有轨电车示范线工程,从基础的特点、抗倾覆承载力、路基结构、管线、地质条件、场地条件、施工工序、造价等方面分析比较,探讨了有轨电车接触网支柱基础选型的控制因素。

支柱基础选型时应充分利用现场条件,正线上支柱基础宜选择扩展基础,路口软横跨支柱基础宜选择桩基础。

本工程充分利用岩石的承载力,创新性采用岩石锚杆基础,希望能为类似工程提供一定的参考。

【总页数】5页(P74-78)
【作者】张文
【作者单位】苏交科集团股份有限公司
【正文语种】中文
【中图分类】U225.42
【相关文献】
1.电气化铁路接触网支柱及基础的选型探讨
2.铁路电气化改造工程接触网支柱和基础结构选型设计
3.铁路电气化改造工程接触网支柱和基础结构选型
4.季节性冻土地区接触网支柱基础的选型与抗冻拔设计
5.铁路电气化改造工程接触网支柱和基础结构选型设计研究
因版权原因，仅展示原文概要，查看原文内容请购买。

现代有轨电车轨道选型分析肖虎，贺飞，朱冠宙（中车株洲电力机车有限公司，湖南株洲412001）摘要：通过对国内现代有轨电车项目轨道系统实地调研，从轨道结构、钢轨、配件、轨枕、扣件、道床、道岔、辅助设备、减震降噪等方面分析研究有轨电车轨道系统，并根据调研及分析研究结果得出有轨电车项目轨道系统的推荐选型。

关键词：现代有轨电车、轨道、选型分析0.引言随着国家对现代有轨电车的大力推荐，国内已有沈阳、苏州、广州、淮安、南京等几个城市建成有轨电车线路，多个城市正在建设，还有更多城市准备建设。

据不完全统计，目前国内现代有轨电车已建线路里程达138.47公里，投资额达167.89亿元。

轨道系统作为有轨电车项目重要组成部分，作为土建工程与车辆的接口，对有轨电车项目的实施与风险管控具有较大影响，因此,对有轨电车项目轨道系统进行研究分析很有必要。

1.轨道技术参数1.轨距：采用 1435mm国家通用标准轨距，半径≤200m的曲线地段可按规范要求适当加宽。

2.曲线超高宜在缓和曲线内顺坡，无缓和曲线地段宜在直线段顺坡，特殊情况也可在圆曲线内顺坡；超高顺坡率不宜大于2‰，困难地段不宜大于3‰。

3.轨底坡：一般要求为平坡，也可设置1/20～1/40的轨底坡，道岔区及两道岔间不足50m 地段可不设置轨底坡。

4.超高：R VH28.11⋅=其中：H-超高值（mm）；V—车辆通过速度（km/h）；R—曲线半径（m）。

根据计算公式，推算出曲线最大超高宜采用120mm；当线路穿越道路、平交道口时曲线地段应按道路要求综合确定，最大超高不超过5mm。

未平衡超高允许值一般为61mm，困难情况下为 75mm。

5.轨道不平顺标准：一般采用10m弦测量允许误差不大于4mm，并作为整体道床地段路基差异工后沉降的设计控制标准，换算为折角即为 1.6‰。

对路基工后总沉降要求应为≤30mm。

6.轨道结构应在专用路权地段设置一定的横坡，以有利于道床范围内的排水。

0引言现代有轨电车是一种新型的交通系统，其具有运行安全可靠，乘客体验舒适的特点，同时因其采用电力供能方式又具有节能环保的特点。

如今在国内有很多城市建设了有轨电车线路并已经开通运营，如大连、沈阳、成都、广州、珠海等，也有很多城市正准备建设有轨电车线路，有轨电车正迎来发展的春天。

1现代有轨电车线路特点简析现代有轨电车普遍采用低地板车辆，以珠海现代有轨电车为例，线路就采用了100%低地板车辆。

大部分有轨电车线路铺设在现有道路上，线路曲线段较多，转弯半径小，甚至最小半径仅为25m，这是有轨电车线路不同于其他线路的突出特点。

另外有轨电车不是全部专用路权，交叉路口或者混行路段一定会与社会车辆混行。

国内新建的有轨电车线路普遍采用两种槽型轨———60R2、59R2，槽型轨自带轮缘槽，用于混行道时轨道与行车路面有较好的衔接，满足社会车辆横向通过，同时也简化了轨道结构，加快了施工速度。

2道岔的选择城市有轨电车具有启停快、密度大、间隔短的特点，道岔选型需要考虑车辆的运行条件、线路的折返能力、便于养护维修及节约用地等问题。

本文主要讨论两种道岔选型方案。

2.1槽型轨6号道岔以珠海现代有轨电车为例，正线采用的就是槽型轨6号道岔，该道岔导曲半径50m，转辙器采用高锰钢铸造，分成尖轨及尖轨座两部分，尖轨座下和辙叉下采用设置铁垫板的结构。

其直向通过速度为70km/h，侧向通过速度为20km/h。

2.250kg/m钢轨7号道岔该道岔导曲半径为150m，转辙器采用50AT曲线尖轨，根端采用间隔铁式活接头联结。

采用高锰钢整铸固定型辙叉，护轨为分开式。

直向通过速度为70km/h，侧向通过速度为25km/h。

2.3两种选型对比采用50kg/m钢轨7号道岔，存在槽型轨与工字轨的衔接问题，可以采用异性夹板过渡，但轨头踏面衔接的不平顺，成为影响列车运行舒适度的薄弱环节，且工字轨在小半径曲线段需另设护轨。

槽型轨道岔不存在与槽型轨衔接不平顺问题，力学方面槽型轨6号道岔满足现代有轨电车安全舒适通过的要求。

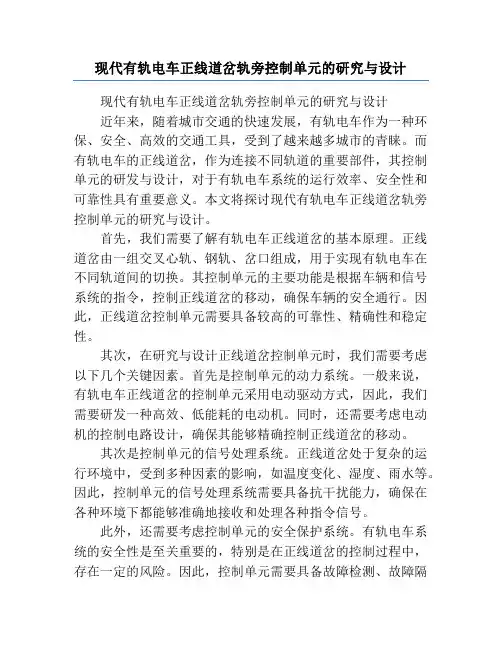

现代有轨电车正线道岔轨旁控制单元的研究与设计现代有轨电车正线道岔轨旁控制单元的研究与设计近年来，随着城市交通的快速发展，有轨电车作为一种环保、安全、高效的交通工具，受到了越来越多城市的青睐。

而有轨电车的正线道岔，作为连接不同轨道的重要部件，其控制单元的研发与设计，对于有轨电车系统的运行效率、安全性和可靠性具有重要意义。

本文将探讨现代有轨电车正线道岔轨旁控制单元的研究与设计。

首先，我们需要了解有轨电车正线道岔的基本原理。

正线道岔由一组交叉心轨、钢轨、岔口组成，用于实现有轨电车在不同轨道间的切换。

其控制单元的主要功能是根据车辆和信号系统的指令，控制正线道岔的移动，确保车辆的安全通行。

因此，正线道岔控制单元需要具备较高的可靠性、精确性和稳定性。

其次，在研究与设计正线道岔控制单元时，我们需要考虑以下几个关键因素。

首先是控制单元的动力系统。

一般来说，有轨电车正线道岔的控制单元采用电动驱动方式，因此，我们需要研发一种高效、低能耗的电动机。

同时，还需要考虑电动机的控制电路设计，确保其能够精确控制正线道岔的移动。

其次是控制单元的信号处理系统。

正线道岔处于复杂的运行环境中，受到多种因素的影响，如温度变化、湿度、雨水等。

因此，控制单元的信号处理系统需要具备抗干扰能力，确保在各种环境下都能够准确地接收和处理各种指令信号。

此外，还需要考虑控制单元的安全保护系统。

有轨电车系统的安全性是至关重要的，特别是在正线道岔的控制过程中，存在一定的风险。

因此，控制单元需要具备故障检测、故障隔离和故障恢复等功能，以保障有轨电车系统的安全运行。

最后，值得一提的是，现代有轨电车正线道岔的研究与设计还需要考虑智能化技术的应用。

随着物联网、大数据等技术的发展，可以考虑将正线道岔的控制单元与其他系统进行无线通信和数据交换，实现更加智能化的控制。

通过实时监测和分析数据，可以对有轨电车系统进行优化调整，并及时预警和解决潜在问题，提高整体的运行效率和安全性。

华
2

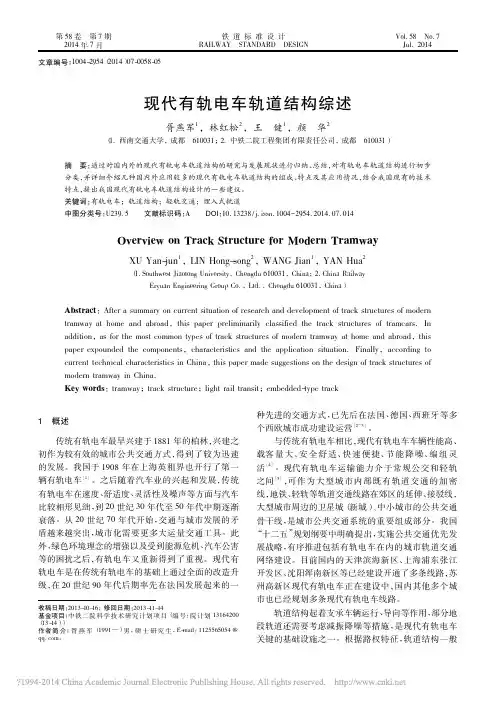

（ 1. 西南交通大学，成都 610031 ； 2. 中铁二院工程集团有限责任公司 ，成都 610031 ） 摘 要： 通过对国内外的现代有轨电车轨道结构的研究与发展现状进行归纳 、 总结， 对有轨电车轨道结构进行初步
