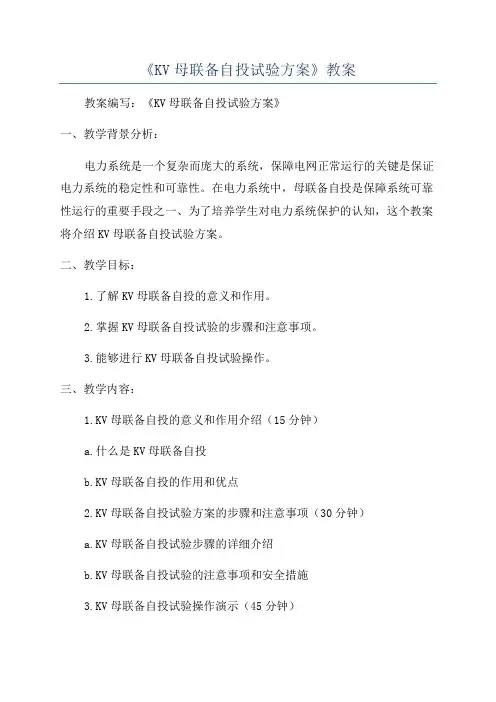

《KV母联备自投试验方案》教案教案编写：《KV母联备自投试验方案》一、教学背景分析：电力系统是一个复杂而庞大的系统，保障电网正常运行的关键是保证电力系统的稳定性和可靠性。

在电力系统中，母联备自投是保障系统可靠性运行的重要手段之一、为了培养学生对电力系统保护的认知，这个教案将介绍KV母联备自投试验方案。

二、教学目标：1.了解KV母联备自投的意义和作用。

2.掌握KV母联备自投试验的步骤和注意事项。

3.能够进行KV母联备自投试验操作。

三、教学内容：1.KV母联备自投的意义和作用介绍（15分钟）a.什么是KV母联备自投b.KV母联备自投的作用和优点2.KV母联备自投试验方案的步骤和注意事项（30分钟）a.KV母联备自投试验步骤的详细介绍b.KV母联备自投试验的注意事项和安全措施3.KV母联备自投试验操作演示（45分钟）a.演示如何设置KV母联备自投试验b.演示KV母联备自投试验的具体操作步骤4.KV母联备自投试验实操训练（30分钟）a.学生分组进行实操训练b.指导学生操作实操训练并纠正错误四、教学方法和教学手段：1.讲授法：通过讲授的方式介绍KV母联备自投的意义和作用，以及试验方案的步骤和注意事项。

2.演示法：通过操作演示的方式展示KV母联备自投试验的操作过程。

3.实操训练：学生分组进行实操训练，加强学生对实验内容的理解和掌握。

五、教学评估方法：1.组织学生进行小组讨论和问答环节，检查学生对KV母联备自投的理解和掌握程度。

2.观察学生在实操训练中的操作技能和注意事项的掌握情况。

六、教学资源和教学准备：1.教师准备PPT，介绍KV母联备自投的意义和作用，以及试验方案的步骤和注意事项。

2.准备电力系统模拟软件或实际的电力系统设备，用于演示和实操训练。

七、教学计划：第一课时：KV母联备自投的意义和作用介绍（15分钟）第二课时：KV母联备自投试验方案的步骤和注意事项（30分钟）第三课时：KV母联备自投试验操作演示（45分钟）第四课时：KV母联备自投试验实操训练（30分钟）八、教学反思：通过这个教案的设计，学生能够了解KV母联备自投的意义和作用，并且掌握KV母联备自投试验的步骤和注意事项。

目录1装置简介 (3)1.1应用范围 (3)1.2装置特点 (3)2技术数据 (4)2.1基本数据 (4)2.2功率消耗 (4)2.3 主要技术性能指标 (4)2.4过载能力 (5)2.5输出触点 (5)2.6绝缘性能 (5)2.7抗电磁干扰能力 (6)2.8环境条件 (6)3硬件说明 (6)3.1结构与安装 (6)3.2插件与端子布置 (7)3.3交流变换插件 (7)3.4保护（CPU）插件 (8)3.5模数变换（AI）插件 (9)3.6扩展DI/O插件 (10)3.7人机对话（HI）插件 (10)3.8电源插件 (11)3.8操作回路插件 (11)4原理及配置 (11)4.1 继电器元件 (11)4.2 母联备自投 (12)4.3线路开关备自投1 (12)4.4线路开关备自投2 (13)4.5 变压器备自投 (14)4.6 均衡母联备自投 (15)4.7 远方备自投 (15)4.8 保护功能 (17)5定值清单 (18)5.1定值清单1 (18)5.1定值清单2 (19)6人机界面 (19)6.1 键盘及指示灯 (19)6.2 菜单概况 (20)6.3 正常运行状态 (20)7信息记录 (21)7.1 软件LED (21)7.2 事件报告 (21)7.3 告警报告 (21)7.4 故障记录 (22)8 PC工具软件 (23)9订货须知 (23)10附图 (23)1 装置简介1.1 应用范围：SBT-110系列数字式备用电源自投装置（以下简称装置）是在引进日本日立公司具有当今国际领先水平的软硬件设计平台的基础上，吸收目前国内成熟先进的原理方案，针对国内市场开发的新一代保护产品。

不仅可以提供功能强大的PC工具软件，同时具有负荷录波、故障录波、网络通信等完善的自动化功能。

装置既可单独供货，也可与线路、变压器等保护装置及监控系统等组成变电站综合自动化系统。

现有产品SBT-111为远方备自投装置，同时可以实现保护功能，SBT-112适用于各种电压等级的母联、线路开关、变压器和均衡母联等的备投方式，SBT－113适用于分段带保护的备投方式，SBT-113/1主要针对所用变低压侧的分段备投。

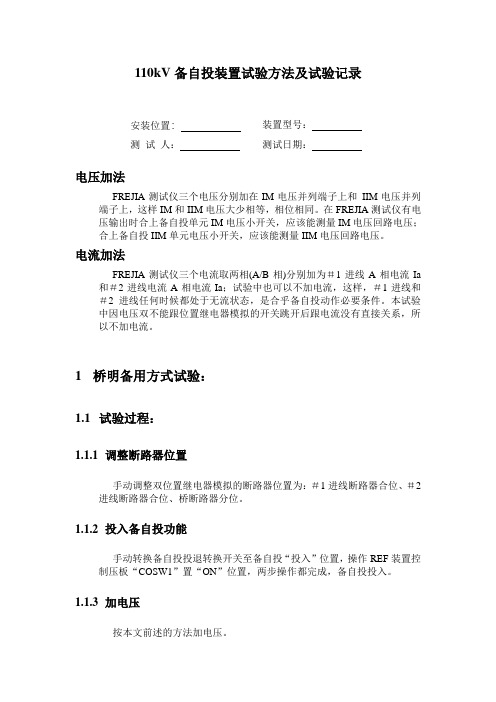

110kV备自投装置试验方法及试验记录安装位置:装置型号：测试人：测试日期：电压加法FREJIA测试仪三个电压分别加在IM电压并列端子上和IIM电压并列端子上，这样IM和IIM电压大少相等，相位相同。

在FREJIA测试仪有电压输出时合上备自投单元IM电压小开关，应该能测量IM电压回路电压；合上备自投IIM单元电压小开关，应该能测量IIM电压回路电压。

电流加法FREJIA测试仪三个电流取两相(A/B相)分别加为＃1进线A相电流Ia 和＃2进线电流A相电流Ia；试验中也可以不加电流，这样，＃1进线和＃2进线任何时候都处于无流状态，是合乎备自投动作必要条件。

本试验中因电压双不能跟位置继电器模拟的开关跳开后跟电流没有直接关系，所以不加电流。

1桥明备用方式试验：1.1试验过程：1.1.1调整断路器位置手动调整双位置继电器模拟的断路器位置为：＃1进线断路器合位、＃2进线断路器合位、桥断路器分位。

1.1.2投入备自投功能手动转换备自投投退转换开关至备自投“投入”位置，操作REF装置控制压板“COSW1”置“ON”位置，两步操作都完成，备自投投入。

1.1.3加电压按本文前述的方法加电压。

1.1.4检查备自投充电灯备自投投入后10s(可正定)，若有符合桥备自投充电条件，备自投充电，指示灯1亮。

1.1.5模拟故障条件及保护动作拉开备自投单元IM压变回路小开关。

这时IM失压，＃1进线无流，经失压保护动作延时后(可整定)，失压保护跳开＃1进线断路器，后经备自投动作延时后(可整定)合上桥断路器。

失压保护在三相电压都低于定值时动作。

备自投动作，指示灯2亮。

1.2试验记录试验结果(2进线1明备用方式试验：2.1试验过程：2.1.1调整断路器位置手动调整双位置继电器模拟的断路器位置为：＃1进线断路器分位、＃2进线断路器合位、桥断路器合位。

2.1.2投入备自投功能手动转换备自投投退转换开关至备自投“投入”位置，操作REF装置控制压板“COSW1”置“ON”位置，两步操作都完成，备自投投入。

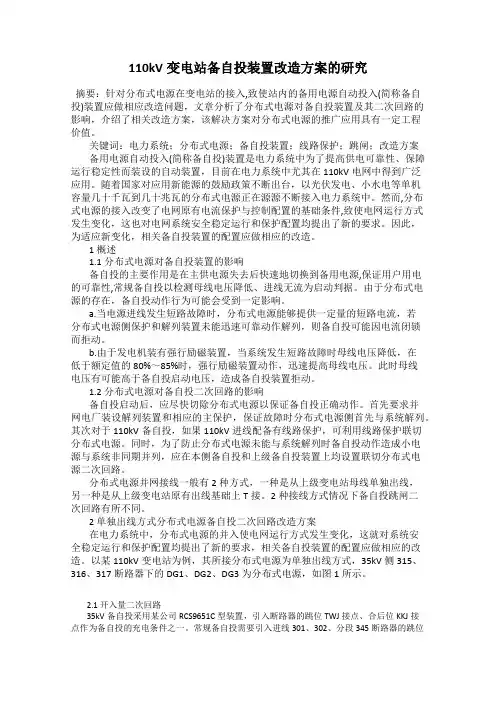

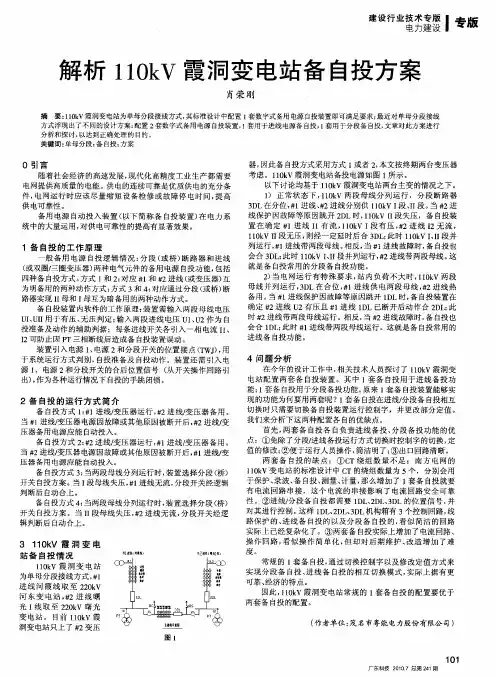

110kV变电站备自投装置改造方案的研究摘要：针对分布式电源在变电站的接入,致使站内的备用电源自动投入(简称备自投)装置应做相应改造问题，文章分析了分布式电源对备自投装置及其二次回路的影响，介绍了相关改造方案，该解决方案对分布式电源的推广应用具有一定工程价值。

关键词：电力系统；分布式电源；备自投装置；线路保护；跳闸；改造方案备用电源自动投入(简称备自投)装置是电力系统中为了提高供电可靠性、保障运行稳定性而装设的自动装置，目前在电力系统中尤其在110kV电网中得到广泛应用。

随着国家对应用新能源的鼓励政策不断出台，以光伏发电、小水电等单机容量几十千瓦到几十兆瓦的分布式电源正在源源不断接入电力系统中。

然而,分布式电源的接入改变了电网原有电流保护与控制配置的基础条件,致使电网运行方式发生变化，这也对电网系统安全稳定运行和保护配置均提出了新的要求。

因此，为适应新变化，相关备自投装置的配置应做相应的改造。

1 概述1.1 分布式电源对备自投装置的影响备自投的主要作用是在主供电源失去后快速地切换到备用电源,保证用户用电的可靠性,常规备自投以检测母线电压降低、进线无流为启动判据。

由于分布式电源的存在，备自投动作行为可能会受到一定影响。

a.当电源进线发生短路故障时，分布式电源能够提供一定量的短路电流，若分布式电源侧保护和解列装置未能迅速可靠动作解列，则备自投可能因电流闭锁而拒动。

b.由于发电机装有强行励磁装置，当系统发生短路故障时母线电压降低，在低于额定值的80%～85%时，强行励磁装置动作，迅速提高母线电压。

此时母线电压有可能高于备自投启动电压，造成备自投装置拒动。

1.2 分布式电源对备自投二次回路的影响备自投启动后，应尽快切除分布式电源以保证备自投正确动作。

首先要求并网电厂装设解列装置和相应的主保护，保证故障时分布式电源侧首先与系统解列。

其次对于110kV备自投，如果110kV进线配备有线路保护，可利用线路保护联切分布式电源。

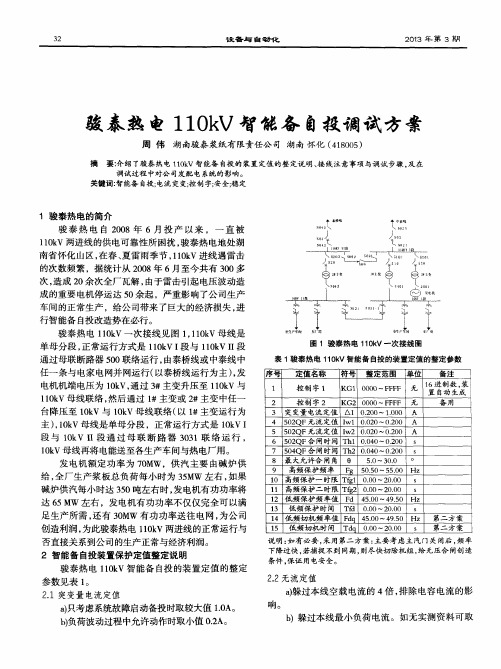

110 kV进线备自投应用调试及分析摘要：文章对110 kV进线备自投应用调试过程中发现的问题及隐患进行了深入分析，并提出相应措施予以解决，为变电站备自投设计者及变电站运行维护人员提供理论依据。

关键词：进线备自投；跳合闸闭锁；接入接点1 110 kV进线备自投概述为了有效提高电网供电可靠性，进线备自投装置在电网运行中得到大量采用。

通常来说较为常规的进线备自投装置可以通过大量的电缆从变电场中有效获取电流和电压，并且能从变电站的线路保护装置中有效获取闭锁信号。

因此110 kV进线备自投装置在变电站中的应用一直起到稳定运行的作用，并且取得了较为良好的应用效果。

2 110 kV进线备自投特点2.1 接线简易接线简易是110 kV进线备自投运用的基础和前提。

由于110 kV进线备自投可以通过网络来获取相应的数据、模拟量与保护信息和动作信息并且能够有效通过网络来进行分合闸命令的有效进行，从而在完成较为简易的接线过程中促进直流接地、开路、短路等现象的有效减少。

2.2 扩展便利扩展便利是110 kV进线备自投的重要特性。

110 kV进线备自投可以根据需要变电站的工作需要对备自投方式进行改变同时对进线备自投的程序进行模式进行有效修改。

并且在这一过程中变电站工作人员无需对110 kV进线备自投装置的硬件方面进行改动，因此具有较为便利的扩展能力。

2.3 有效兼容有效兼容是110 kV进线备自投的优越性之一，当变电站需要新增线路或者进行保护测控装置的更换时，110 kV进线备自投装置的有效应用可以促进无规约转换的合理进行。

2.4 功能较强110 kV进线备自投保护装置的应用可以使保护动作信息通过GOOSE报文进行实时传递，从而能够有效地防止备自投装置误动现象和拒动现象的出现。

3 进线备自投在应用调试过程中发现的问题及解决措施3.1 问题分析按照公司技改大修项目安排110 kV安丰变加装110 kV进线备自投，采用北京四方公司的CSC-246型备自投，为验证备自投装置与线路保护装置的逻辑配合回路和跳合闸回路。

kV 变电站kV备自投装臵检验记录（110kV标准化装臵）批准：审核：检查负责人：检查人员：检查时间：目录1 装臵硬件检验 (4)1.1 外观检查 (4)1.2 绝缘检验 (4)1.3 耐压检验 (4)2 逆变电源检验 (5)3 接入回路检验 (5)3.1 CT回路检查 (5)3.2 PT回路检查 (5)3.3 开入接点检验 (6)3.4 跳合闸回路检查 (6)4 直流供电电源配臵检验 (7)5 本体功能检验 (7)软件程序版本记录 (7)硬件系统时钟精度检验 (7)采样精度测试 (7)元件CT定值采样检验 (11)信号回路检验 (11)6 装臵逻辑功能校验 (12)6.1 装臵定值整定合理性判别逻辑测试 (12)6.2 母联开关状态判断逻辑测试 (13)6.3 110kV线路（或主变变中）的运行状态判别 (13)6.4 110kV线路备自投动作逻辑的功能测试 (13)6.4.1 测试类型Ⅰ——只接入两条出线情况下的备投测试 (14)6.4.1.1 充电逻辑测试 (14)6.4.1.2 不满足方式的放电测试 (15)6.4.1.3 启动逻辑测试 (16)6.4.1.3.1 基本测试 (16)6.4.1.3.2 上级切负荷闭锁备自投功能测试 (17)6.4.1.4 动作过程逻辑测试 (18)6.4.2 测试类型Ⅱ——接入三条出线，两出线来自同一电源、另一出线来自其它电源情况下的备投测试206.4.2.1 充电逻辑测试 (20)6.4.2.2 不满足方式的放电测试 (21)6.4.2.3 启动逻辑测试 (22)6.4.2.3.1 基本测试 (22)6.4.2.3.2 上级切负荷闭锁备自投功能测试 (24)6.4.2.4 动作过程逻辑测试 (25)6.4.3 测试类型Ⅲ——接入三条出线，分别来自不同电源情况下的备投测试 (27)6.4.3.1 充电逻辑测试 (27)6.4.3.2 不满足方式的放电测试 (28)6.4.3.3 启动逻辑测试 (29)6.4.3.3.1 基本测试 (29)6.4.3.3.2 上级切负荷闭锁备自投功能测试 (31)6.4.3.4 动作过程逻辑测试 (32)6.4.4 测试类型Ⅳ——接入四条出线，两出线来自同一电源、另两出线来自另一电源情况下的备投测试346.4.4.1 充电逻辑测试 (35)6.4.4.2 不满足方式的放电测试 (36)6.4.4.3 启动逻辑测试 (37)6.4.4.3.1 基本测试 (37)6.4.4.3.2 上级切负荷闭锁备自投功能测试 (39)6.4.4.4 动作过程逻辑测试 (40)6.4.5 测试类型Ⅴ——接入四条出线，两出线来自同一电源、另两出线分别来自不同电源的备投测试426.4.5.1 充电逻辑测试 (42)6.4.5.2 不满足方式的放电测试 (43)6.4.5.3 启动逻辑测试 (44)6.4.5.3.1 基本测试 (44)6.4.5.3.2 上级切负荷闭锁备自投功能测试 (46)6.4.5.4 动作过程逻辑测试 (47)6.5 110kV母联备自投动作逻辑的功能测试 (49)6.5.1 充电逻辑测试 (49)6.5.2 不满足方式的放电测试 (50)6.5.3 母联备投启动逻辑测试 (51)6.5.3.1 基本测试 (51)6.5.3.2 上级切负荷闭锁备自投功能测试 (52)6.5.4 母联自投动作过程逻辑测试 (53)6.6 异常告警功能检验 (55)7 现场恢复 (56)8 检验结论及遗留问题 (56)1装臵硬件检验1.1外观检查序号检验方法和标准检查结果检查人1 装臵的实际构成情况应与设计要求相符。

KV母联备自投试验方案1.前言为了保证电力系统供电的可靠性，母线自投方案不仅在电力系统的设计和建设过程中得到广泛应用，而且还是电力系统实际运行中的重要保证措施之一。

本文档主要介绍KV母联备自投试验方案，作为相关研究和实践的参考。

2.试验目的本试验的主要目的是检验KV母联备自投装置的性能指标，以便于监测和保障电力系统的运行可靠性，同时也是为了检验装置的关键参数能否进行自动控制和调控，防止出现设备和系统故障。

3.试验范围KV母联备自投试验范围包括：•电力系统内部的母线自投方案；•自动控制和调节电力系统中的关键参数；•电力系统监测设备和技术装置等。

4.试验计划•第一阶段：准备阶段–说明：厂家或供应商提供设备所需材料和试验方案（具体内容包括：设备检测表、接线图、系统控制逻辑图、设备操作使用方法、设备使用证书等）。

–目标：了解试验方案、了解设备功能、了解设备性能指标。

•第二阶段：设备安装与布线–说明：按照说明书中的设备安装位置图，结合现场情况进行安装、装线、调试。

–目标：正确安装设备，确保设备系统安全可靠。

•第三阶段：设备联调–说明：将试验设备按照接线图联调，通过设备和系统连接实现联调测试，检查设备是否能够正常运作。

–目标：检验设备性能指标，确保设备可以正常运行。

•第四阶段：系统测试–说明：在试验前，关闭所有相关设备，并对所有设备进行必要的维护和检查。

试验过程中需要设置相关参数，并进行手动和自动调节操作。

–目标：检验系统自动控制和调节的准确性和成功率，并在时间和精度上达到设计要求。

•第五阶段：试验记录及报告–说明：记录试验过程中的相关数据，提供试验结果及相关分析报告。

–目标：整理出符合规范的试验记录，确保后续处理工作的准确性和可靠性。

5.试验结果分析通过本次试验，我们发现KV母联备自投试验方案在实际运用中具有以下优点：•能够有效提高电力系统的运行可靠性和稳定性；•能够实现自动控制和调节，减轻工作量和工作压力；•能够大大降低故障率和安全隐患率；•能够提高电力系统整体效率和经济效益。

110kV备自投（LFP-965B型）保护全部检验作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人：作业日期：年月日时分至年月日时分安徽省电力公司Word文档仅供参考1 范围本指导书用于XX变10KV备自投（LFP-965B型）全部检验工作,其他变电站同类型保护装置的全部校验工作可参照本指导书执行。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB/T 7261--2000 继电器及装置基本试验方法JB/T 9569--1999 超高压输电线路距离保护装置JJG 1027—91 测量误差及数据处理DL/T 623--1997 电力系统继电保护和安全自动装置运行评价规程JB/T 9568--2000 电力系统继电器、保护及自动装置通用技术条件DL 408--91 电业安全工作规程（发电厂和变电所电气部分）[急件]（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T 624--1997 继电保护微机型试验装置技术条件DL/T 5136--2001 火力发电厂、变电所二次接线设计技术规程DL/T 478--2001 静态继电保护及安全自动装置通用技术条件DL/T 527-2002 静态继电保护装置逆变电源技术条件DL 479--1992 静态距离保护装置技术条件DL 483--1992 静态重合闸装置技术条件电力系统继电保护及安全自动装置反事故措施要点LFP-965B型备自投装置厂家技术说明书LFP-965B型备自投装置厂家分板原理图LFP-965B型备自投装置厂家现场调试大纲Word文档仅供参考3 准备3．1 作业任务及作业条件3.2 准备工作安排3.3 人员要求Word文档仅供参考3.4 备品备件3.5 工器具及相关资料资料Word文档仅供参考3.6危险点及预控措施Word文档仅供参考3.7 人员分工4 作业程序及作业标准4.1 开工Word文档仅供参考4.2检修项目和工艺标准Word文档仅供参考Word文档仅供参考Word文档仅供参考5.竣工6 验收记录Word文档仅供参考7.作业指导书评估附录A：XX变110KV备自投（LFP-965B型）全部检验现场二次工作安全措施票Word文档仅供参考执行人：监护人：恢复人：监护人：附录B： LFP-965B微机备自投检验报告一、检验使用的主要仪器仪表Word文档仅供参考二、参数核对（1）版本号、校验码三、检验项目名称1、外部检查Word文档仅供参考Word文档仅供参考3、逆变电源自启动性能检验4、通电初步检查7、功耗测量Word文档仅供参考7.1交流电流回路8.2交流电压回路8.3直流回路9、零漂检查：Word文档仅供参考10、有效值检查：11、保护定值及逻辑试验Word文档仅供参考四、整组试验结论：五、二次回路检查、设备清扫情况：六、试验结束后的定值核对：定值核对正确。

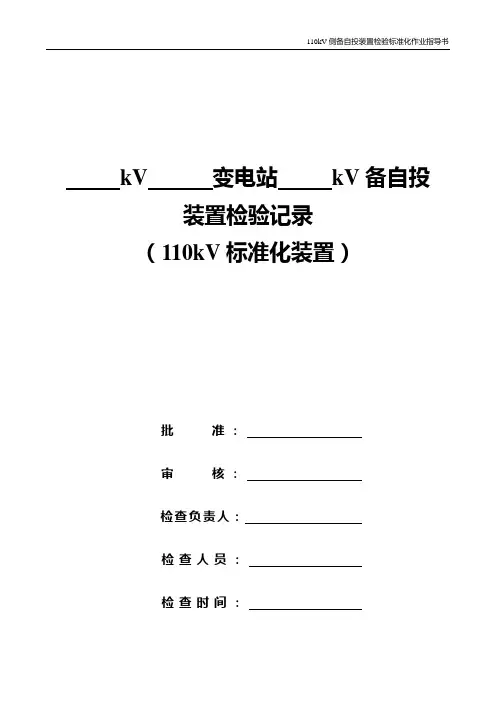

kV 变电站 kV备自投装置检验记录（110kV标准化装置）批准：审核：检查负责人：检查人员：检查时间：目录1 装置硬件检验 (3)1.1外观检查 (3)1.2绝缘检验 (3)1.3耐压检验 (3)2 逆变电源检验 (4)3 接入回路检验 (4)3.1CT回路检查 (4)3.2PT回路检查 (4)3.3开入接点检验 (5)3.4跳合闸回路检查 (5)4 直流供电电源配置检验 (6)5 本体功能检验 (6)5.1软件程序版本记录 (6)5.2硬件系统时钟精度检验 (6)5.3采样精度测试 (6)5.4元件CT定值采样检验 (11)5.5信号回路检验 (11)6 装置逻辑功能校验 (12)6.1装置定值整定合理性判别逻辑测试 (12)6.2母联开关状态判断逻辑测试 (12)6.3110kV线路（或主变变中）的运行状态判别 (13)6.4110kV线路备自投动作逻辑的功能测试 (13)6.5110kV母联备自投动作逻辑的功能测试 (50)6.6异常告警功能检验 (57)7 现场恢复 (58)8 检验结论及遗留问题 (58)1装置硬件检验1.1外观检查序号检验方法和标准检查结果检查人1 装置的实际构成情况应与设计要求相符。

2 设备安装的工艺质量以及导线、端子的材质应满足国家有关要求。

3 应与现行规程或反事故措施、网（省）事先提出的要求等相符。

4 装置外检范围内的设备标志应正确、完整、清晰，表计、信号灯及信号继电器、光字牌的计量正确。

5 涂去装置上闲置压板的原有标志或加标“备用”字样，该闲置压板的连线应与图纸相符合，图上没有的应拆掉。

6 压板、按钮的安装应端正牢固，接触良好。

定值整定小开关、拨轮开关、微动开关操作灵活可靠，通、断位置明确，接触良好。

7 装置外检范围内各设备及端子排的螺丝应紧固可靠，无严重灰尘、无放电痕迹，端子箱内应无严重潮湿、进水现象。

8 装置屏附近应无强热源、强电磁干扰源。

有空调设备的，其所在的环境温度、湿度应满足相关规定。

110k V备自投保护装置调试报告2.一般性检查：2.1 外观检查：无磕碰、划伤、变形，各操作部件灵活，紧锁机构可靠，标志明显，印字清晰，外引线正确牢固无松动。

2.2 装置上电检查：合上装置电源，各指示灯显示正常，液晶显示正常。

打印功能检查：良好定值区切换检查：良好3. 绝缘耐压试验（用1000V兆欧表）3．1、交流回路对地绝缘电阻： 500MΩ；要求>100MΩ3. 2、直流回路对地绝缘电阻： 500MΩ；要求>100MΩ4．电压交流量采集精度试验：6.分段备自投功能试验：6.2备自投逻辑试验备自投方式1，分段开关备自投投入“备投总投”软压板，保护控制字KG1.0=1(即方式1投入)6.2．1充电试验：所有条件满足后开始充电1）1DL,2DL处于合位，3DL处于分位。

2)模拟正常运行情况，Ⅰ母、Ⅱ母加入正常三相正序电压，Ⅰ母、Ⅱ母的线电压均大于有压定值Udz2.充电过程中，充电灯将持续闪烁；经10S后充电过程完成，充电灯保持常亮，遥信“备投充电满”置合位。

6.2.2放电试验：任意一个条件满足后即放电1)3DL在合位，瞬时放电。

2)手跳1DL或2DL3)有外部闭锁信号。

4)Ⅰ母、Ⅱ母均无压，线电压小于无压定值Udz1，延时后放电。

6.2.3动作试验：备投逻辑动作试验必须在备投充电过程完成之后方可进行。

1）调整或降低Ⅰ母电压，使得Uab1、Ubc1、Uca1均小于失压定值Udz1,进线1电流I1小于无流定值Idz1, Ⅱ母有压，经T1延时后跳开1DL，确认1DL跳开后经延时T3合上3DL.2）调整或降低Ⅱ母电压，使得Uab2、Ubc2、Uca2均小于失压定值Udz1,进线2电流I2小于无流定值Idz2, Ⅰ母有压，经T2延时后跳开2DL，确认2DL跳开后经延时T3合上3DL.7.母联充电保护：8、保护出口及保护信号的检查：带开关模拟备投方式，出口正确，可靠动作，信号上传正确。

模拟母联充电保护带开关出口正确跳闸、信号正确。
